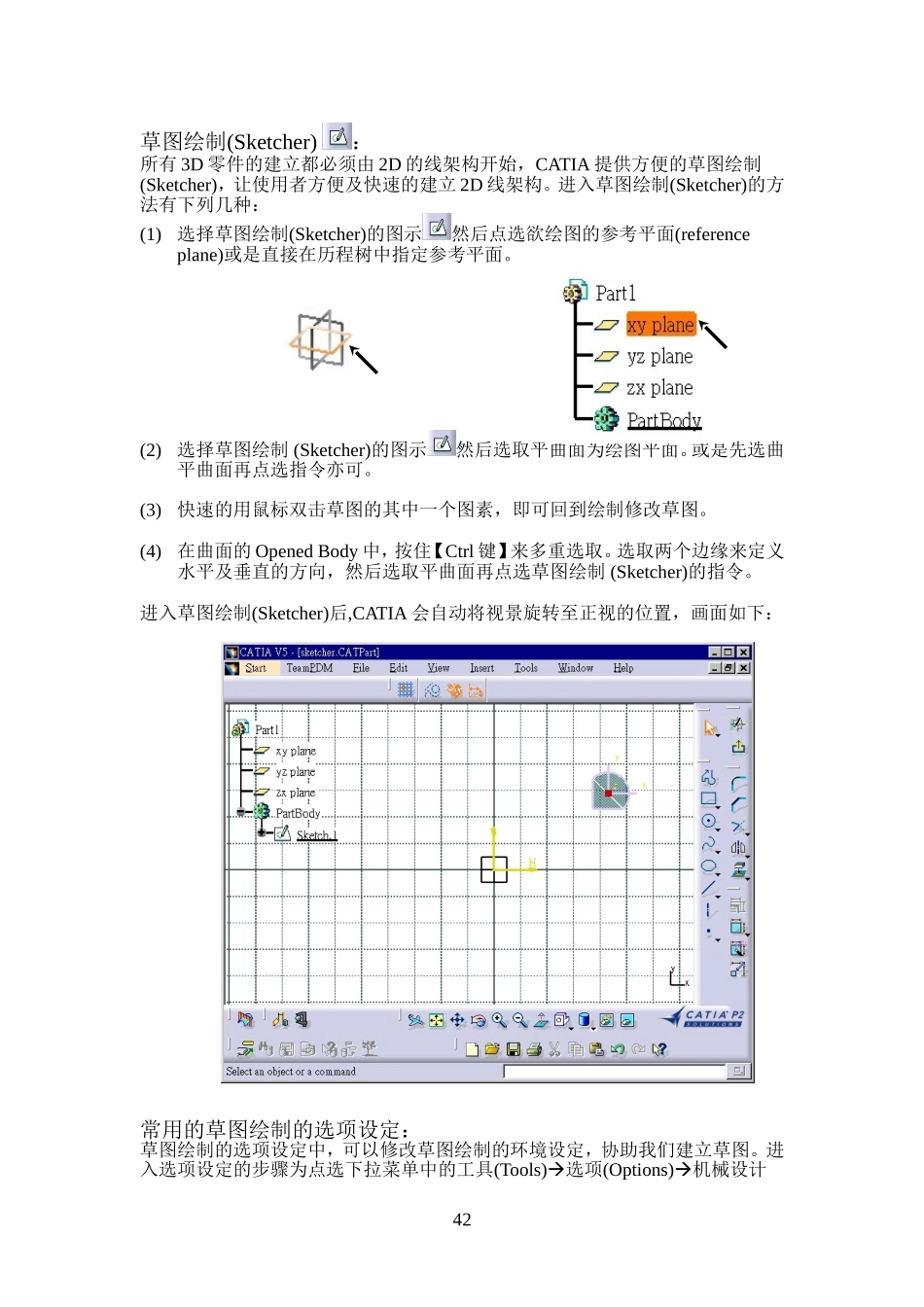

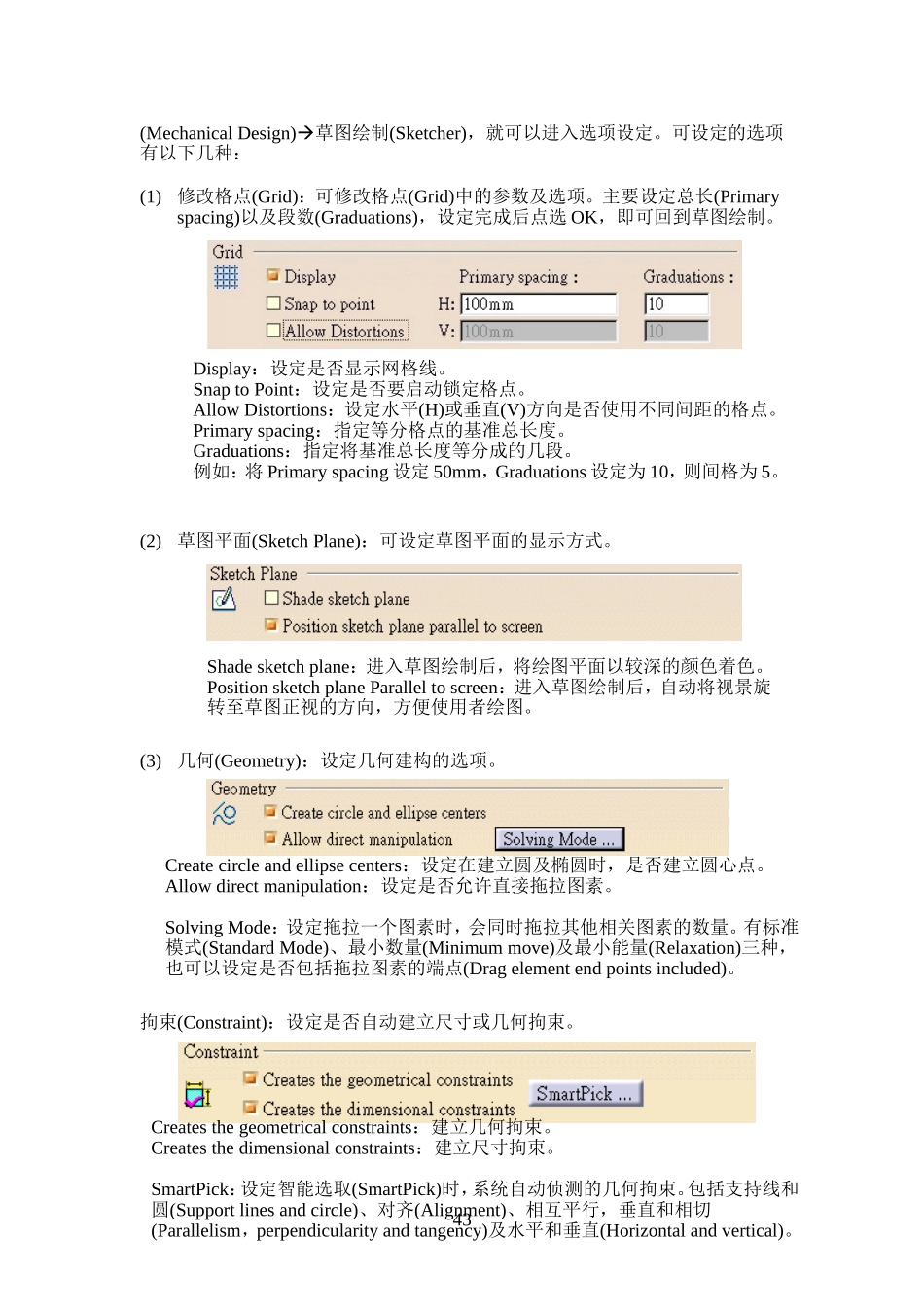

草图绘制(Sketcher)：所有3D零件的建立都必须由2D的线架构开始，CATIA提供方便的草图绘制(Sketcher)，让使用者方便及快速的建立2D线架构。进入草图绘制(Sketcher)的方法有下列几种：(1)选择草图绘制(Sketcher)的图示然后点选欲绘图的参考平面(referenceplane)或是直接在历程树中指定参考平面。(2)选择草图绘制(Sketcher)的图示然后选取平曲面为绘图平面。或是先选曲平曲面再点选指令亦可。(3)快速的用鼠标双击草图的其中一个图素，即可回到绘制修改草图。(4)在曲面的OpenedBody中，按住【Ctrl键】来多重选取。选取两个边缘来定义水平及垂直的方向，然后选取平曲面再点选草图绘制(Sketcher)的指令。进入草图绘制(Sketcher)后,CATIA会自动将视景旋转至正视的位置，画面如下：常用的草图绘制的选项设定：草图绘制的选项设定中，可以修改草图绘制的环境设定，协助我们建立草图。进入选项设定的步骤为点选下拉菜单中的工具(Tools)选项(Options)机械设计42(MechanicalDesign)草图绘制(Sketcher)，就可以进入选项设定。可设定的选项有以下几种：(1)修改格点(Grid)：可修改格点(Grid)中的参数及选项。主要设定总长(Primaryspacing)以及段数(Graduations)，设定完成后点选OK，即可回到草图绘制。(2)草图平面(SketchPlane)：可设定草图平面的显示方式。(3)几何(Geometry)：设定几何建构的选项。拘束(Constraint)：设定是否自动建立尺寸或几何拘束。43Display：设定是否显示网格线。SnaptoPoint：设定是否要启动锁定格点。AllowDistortions：设定水平(H)或垂直(V)方向是否使用不同间距的格点。Primaryspacing：指定等分格点的基准总长度。Graduations：指定将基准总长度等分成的几段。例如：将Primaryspacing设定50mm，Graduations设定为10，则间格为5。Shadesketchplane：进入草图绘制后，将绘图平面以较深的颜色着色。PositionsketchplaneParalleltoscreen：进入草图绘制后，自动将视景旋转至草图正视的方向，方便使用者绘图。Createcircleandellipsecenters：设定在建立圆及椭圆时，是否建立圆心点。Allowdirectmanipulation：设定是否允许直接拖拉图素。SolvingMode：设定拖拉一个图素时，会同时拖拉其他相关图素的数量。有标准模式(StandardMode)、最小数量(Minimummove)及最小能量(Relaxation)三种，也可以设定是否包括拖拉图素的端点(Dragelementendpointsincluded)。Createsthegeometricalconstraints：建立几何拘束。Createsthedimensionalconstraints：建立尺寸拘束。SmartPick：设定智能选取(SmartPick)时，系统自动侦测的几何拘束。包括支持线和圆(Supportlinesandcircle)、对齐(Alignment)、相互平行，垂直和相切(Parallelism，perpendicularityandtangency)及水平和垂直(Horizontalandvertical)。颜色(Colors)：设定草图绘制中，各类型图素的颜色。了解几何拘束：水平(Horizontal)：将直线拘束成与X轴平行的水平线段，即H方向。44Defaultcoloroftheelements：一般或未拘束图素显示的颜色，内定值为白色。Visualizationofdiagnostic：图素依拘束状态所显示的颜色，内定值如下：过度拘束的图素(Over-constrainedelements)：以紫色显示。无法求解的图素(Inconsistentelements)：以红色显示。尚未更新的图素(Not-changedelements)：以棕色显示。完全拘束的图素(Iso-constrainedelements)：以绿色显示。Othercolorofelements：其他种类图素显示的颜色，内定值如下：独立后的图素(Isolatedelements)：由3D的图素产生，但经过独立(Isolate)指令处理后，不再与3D图素有所关联，以红色显示。受保护的图素(Protectedelements)：以黄色显示。建构的图素(ConstructionElement)：以灰色显示。智慧选取(SmartPick)：智能选取作动时，所显示的导引图素及符号，以淡蓝色显示。水平拘束垂直(Vertical)：将直线拘束成与Y轴平行的垂直线段，即V方向。同一的(Coincidence)：可建立共点及共线的几何拘束。共点指一点与其他的图素占有相同的位置。共线指两线段会落在同一直在线。互相垂直(Perpendicular)：将草图中的线段与另一直线互相垂直成90度。45垂直拘束共点共线相切(Tang...
