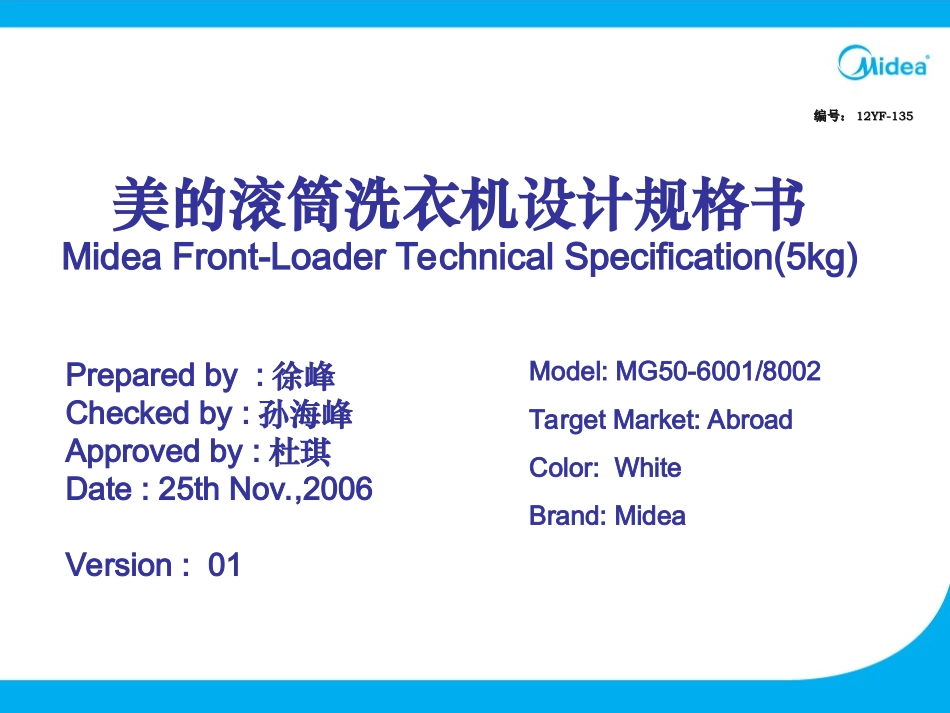

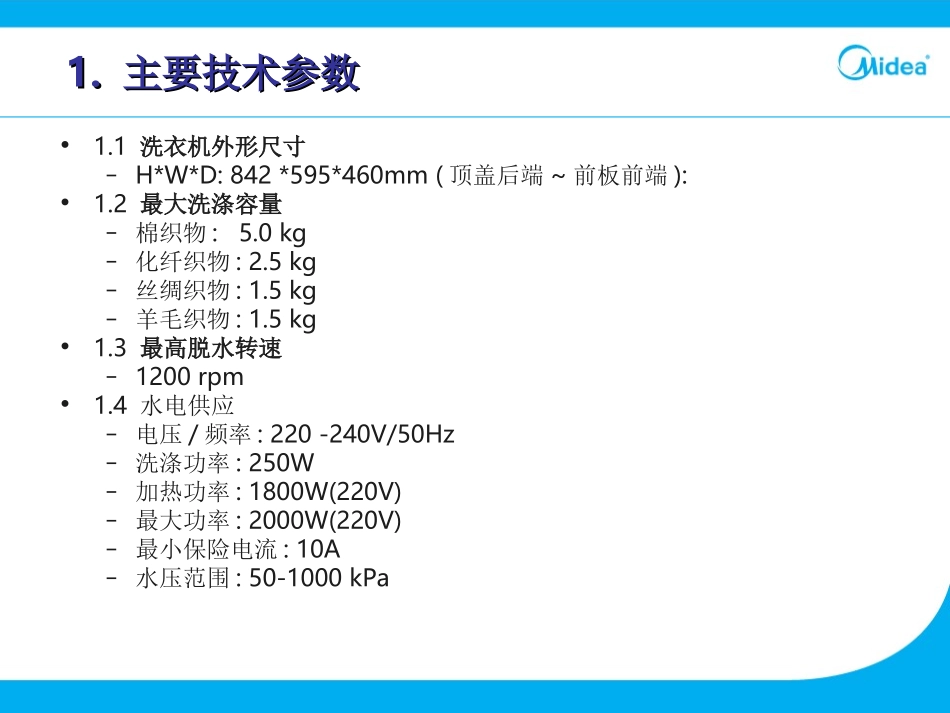

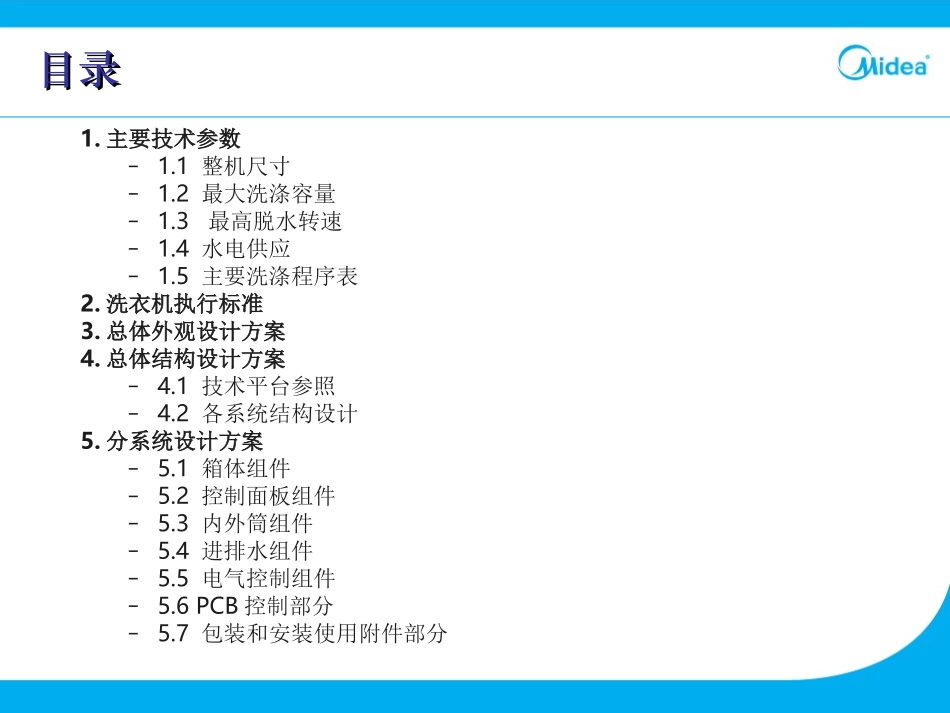

美的滚筒洗衣机设计规格书MideaFront-LoaderTechnicalSpecification(5kg)Preparedby:徐峰Checkedby:孙海峰Approvedby:杜琪Date:25thNov.,2006Version:01Model:MG50-6001/8002TargetMarket:AbroadColor:WhiteBrand:Midea编号：编号：12YF-13512YF-135目录目录1.主要技术参数–1.1整机尺寸–1.2最大洗涤容量–1.3最高脱水转速–1.4水电供应–1.5主要洗涤程序表2.洗衣机执行标准3.总体外观设计方案4.总体结构设计方案–4.1技术平台参照–4.2各系统结构设计5.分系统设计方案–5.1箱体组件–5.2控制面板组件–5.3内外筒组件–5.4进排水组件–5.5电气控制组件–5.6PCB控制部分–5.7包装和安装使用附件部分1.1.主要技术参数主要技术参数•1.1洗衣机外形尺寸–H*W*D:842*595*460mm(顶盖后端~前板前端):•1.2最大洗涤容量–棉织物:5.0kg–化纤织物:2.5kg–丝绸织物:1.5kg–羊毛织物:1.5kg•1.3最高脱水转速–1200rpm•1.4水电供应–电压/频率:220-240V/50Hz–洗涤功率:250W–加热功率:1800W(220V)–最大功率:2000W(220V)–最小保险电流:10A–水压范围:50-1000kPa1.1.主要技术参数主要技术参数1.5主要洗涤程序表程序负载负载种类水量用电量时间主洗水量洗涤转速脱水转速含水率名称kglkwhminlrpmrpm%棉麻冷洗5棉织540.370185560090棉麻40℃5棉织540.780185560090棉麻60℃5棉织540.980185560090棉麻90℃5棉织541.295185560090化纤冷洗2.5化纤510.350155560085化纤40℃2.5化纤510.760155560085化纤60℃2.5化纤510.970155560085真丝30℃1.5丝绸790.750213540090羊毛冷洗1.5羊毛520.235203560095羊毛40℃1.5羊毛520.540203560095快洗30℃3任何310.430185560090单洗涤5任何180.230185560090单漂洗5任何190.112--5560090单排水------0.012--55----单脱水5任何--0.056----600902.2.洗衣机执行标准洗衣机执行标准中国国家标准–GB/T4288-2003《家用电动洗衣机》–GB4706.1-2005《家用和类似用途电器的安全第一部分：通用要求》–GB4706.24-2000《家用和类似用途电器的安全洗衣机的特殊要求》–GB4706.26-2000《家用和类似用途电器的安全离心式脱水机的特殊要求》–GB4343.1-2003《电磁兼容家用电器、电动工具和类似器具的要求第一部分:发射》–GB17625.1-2003《电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）》国际标准–IEC60335-1:2004《家电总则》–IEC60335-2-4-2004(离心脱水机的特殊要求)–IEC60335-2-7-2004(洗衣机的特殊要求)目标市场特殊标准要求–SASO，UL，GS，PAI3.3.总体外观设计方案总体外观设计方案颜色：白色180度开门操作面板面向操作者倾斜10左右旋钮1个：程序选择旋钮按键3个：预洗键、启动/暂停键、功能选择键（经济洗、强洗）显示方式：LED指示灯15种洗涤程序可选内藏式门手柄300mm直径视窗前板平面设计Remark:外观由上海NOVA浩汉工业设计公司设计4.4.总体结构设计方案总体结构设计方案技术平台参照后U型等箱体部分设计参照LG的5kg技术平台外筒组件部分设计参照Samsung的5kg技术平台洗涤剂盒组件部分设计参照Siemens的超薄技术平台设计通过对Electrolux,Beko等世界主要滚筒洗衣机生产商进行Benchmarking优化洗衣机的所有零部件的结构设计,包括优化参照平台的不合理的设计各系统结构设计总要求后U形箱体，前板可根据造型需要更换产品容量：5.0kg（内筒容积38L）筒中心距离箱体的最底边455mm（不含底脚）；筒中心与门的中心距离为8mm（空载）两个挂簧与箱体的配合点距离为558mm，挂簧与箱体配合点距减震器下安装孔距离768mm；减震器下安装孔距箱体底边24.5mm，两个安装孔相距523mm电机最低部分距离箱体最底边46.2mm（空载）两弹簧夹角为19度；两减震器夹角为51度。弹簧特性根据平衡系统进行调整(相对Samsung5KG平台)减震器相对于吊簧向后偏移28.4mm(相对Samsung5KG平台)吊簧距后U型箱体前沿226mm(相对Samsung5KG平台)(见图1)内筒组件,箱体组件,门体组件的相对装配位置和间隙要求(见图2)4.4.总体结构设计方案总体结构设计方案图14.4.总体结构设计方案总体结构设计方案A:表示从后筒轴承装配面到前筒外缘中心面长度尺寸B:表示从内筒轴承装配...
