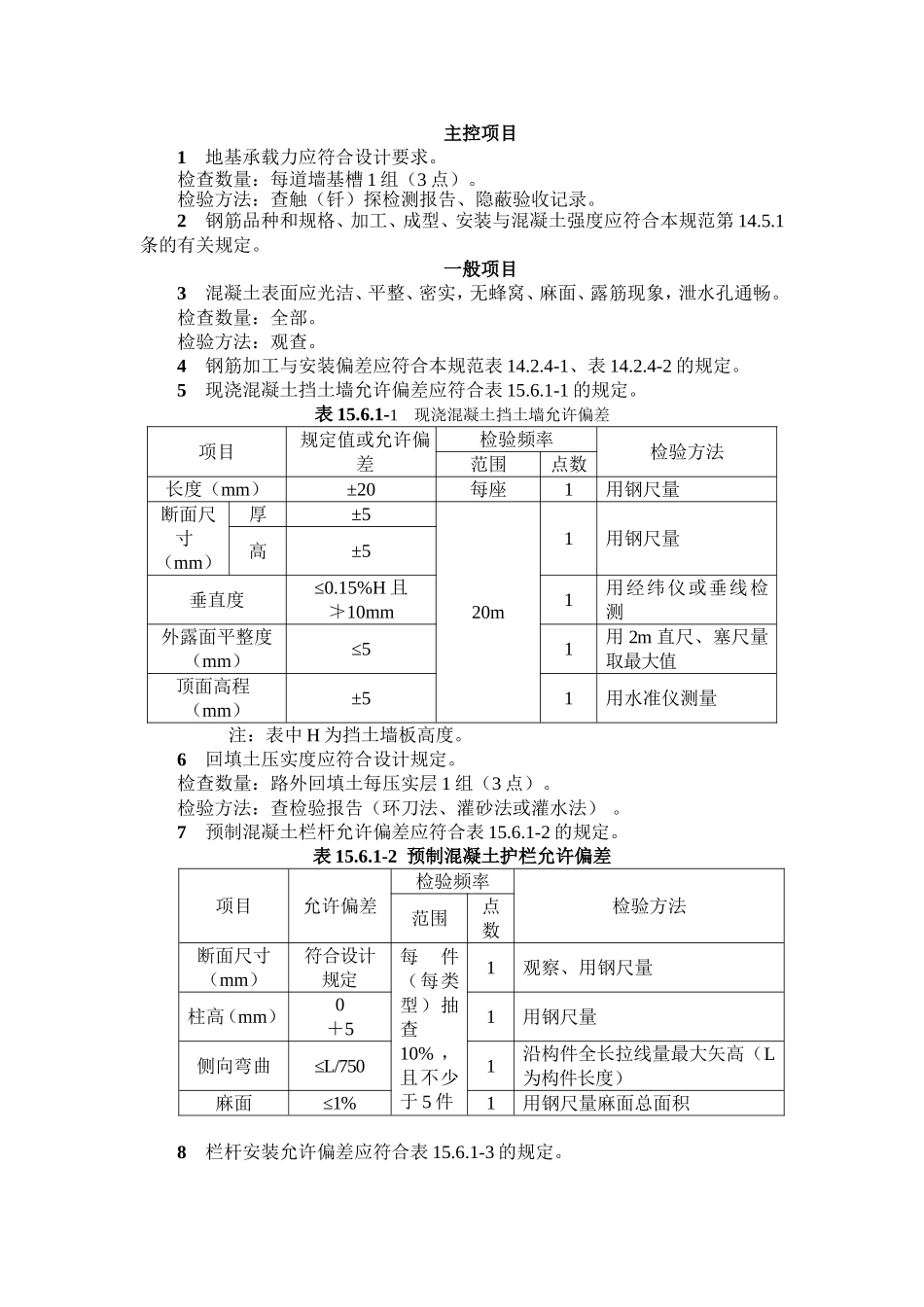

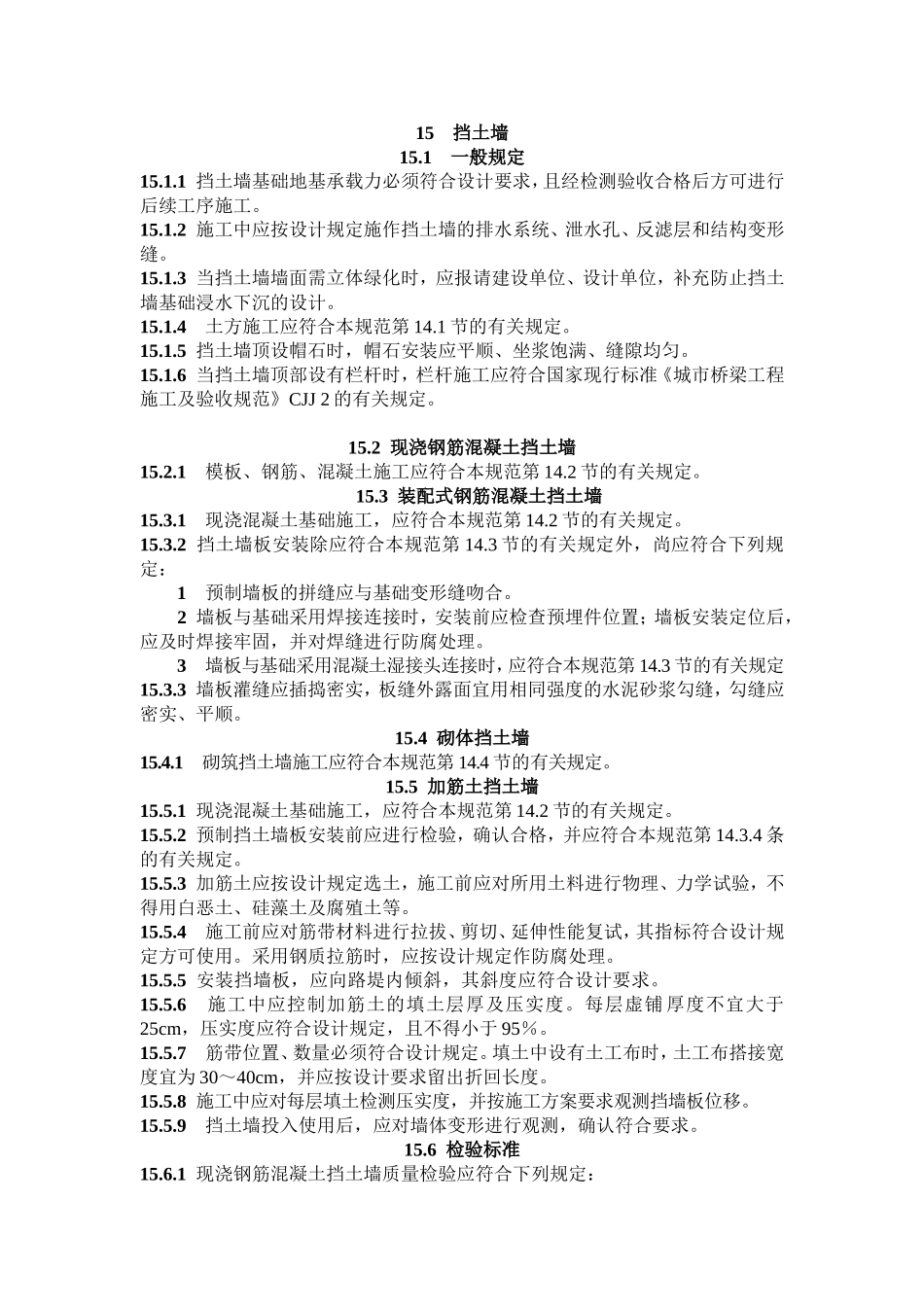

15挡土墙15.1一般规定15.1.1挡土墙基础地基承载力必须符合设计要求，且经检测验收合格后方可进行后续工序施工。15.1.2施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。15.1.3当挡土墙墙面需立体绿化时，应报请建设单位、设计单位，补充防止挡土墙基础浸水下沉的设计。15.1.4土方施工应符合本规范第14.1节的有关规定。15.1.5挡土墙顶设帽石时，帽石安装应平顺、坐浆饱满、缝隙均匀。15.1.6当挡土墙顶部设有栏杆时，栏杆施工应符合国家现行标准《城市桥梁工程施工及验收规范》CJJ2的有关规定。15.2现浇钢筋混凝土挡土墙15.2.1模板、钢筋、混凝土施工应符合本规范第14.2节的有关规定。15.3装配式钢筋混凝土挡土墙15.3.1现浇混凝土基础施工，应符合本规范第14.2节的有关规定。15.3.2挡土墙板安装除应符合本规范第14.3节的有关规定外，尚应符合下列规定：1预制墙板的拼缝应与基础变形缝吻合。2墙板与基础采用焊接连接时，安装前应检查预埋件位置；墙板安装定位后，应及时焊接牢固，并对焊缝进行防腐处理。3墙板与基础采用混凝土湿接头连接时，应符合本规范第14.3节的有关规定15.3.3墙板灌缝应插捣密实，板缝外露面宜用相同强度的水泥砂浆勾缝，勾缝应密实、平顺。15.4砌体挡土墙15.4.1砌筑挡土墙施工应符合本规范第14.4节的有关规定。15.5加筋土挡土墙15.5.1现浇混凝土基础施工，应符合本规范第14.2节的有关规定。15.5.2预制挡土墙板安装前应进行检验，确认合格，并应符合本规范第14.3.4条的有关规定。15.5.3加筋土应按设计规定选土，施工前应对所用土料进行物理、力学试验，不得用白恶土、硅藻土及腐殖土等。15.5.4施工前应对筋带材料进行拉拔、剪切、延伸性能复试，其指标符合设计规定方可使用。采用钢质拉筋时，应按设计规定作防腐处理。15.5.5安装挡墙板，应向路堤内倾斜，其斜度应符合设计要求。15.5.6施工中应控制加筋土的填土层厚及压实度。每层虚铺厚度不宜大于25cm，压实度应符合设计规定，且不得小于95％。15.5.7筋带位置、数量必须符合设计规定。填土中设有土工布时，土工布搭接宽度宜为30～40cm，并应按设计要求留出折回长度。15.5.8施工中应对每层填土检测压实度，并按施工方案要求观测挡墙板位移。15.5.9挡土墙投入使用后，应对墙体变形进行观测，确认符合要求。15.6检验标准15.6.1现浇钢筋混凝土挡土墙质量检验应符合下列规定：主控项目1地基承载力应符合设计要求。检查数量：每道墙基槽1组（3点）。检验方法：查触（钎）探检测报告、隐蔽验收记录。2钢筋品种和规格、加工、成型、安装与混凝土强度应符合本规范第14.5.1条的有关规定。一般项目3混凝土表面应光洁、平整、密实，无蜂窝、麻面、露筋现象，泄水孔通畅。检查数量：全部。检验方法：观查。4钢筋加工与安装偏差应符合本规范表14.2.4-1、表14.2.4-2的规定。5现浇混凝土挡土墙允许偏差应符合表15.6.1-1的规定。表15.6.1-1现浇混凝土挡土墙允许偏差项目规定值或允许偏差检验频率检验方法范围点数长度（mm）±20每座1用钢尺量断面尺寸（mm）厚±520m1用钢尺量高±5垂直度≤0.15%H且≯10mm1用经纬仪或垂线检测外露面平整度（mm）≤51用2m直尺、塞尺量取最大值顶面高程（mm）±51用水准仪测量注：表中H为挡土墙板高度。6回填土压实度应符合设计规定。检查数量：路外回填土每压实层1组（3点）。检验方法：查检验报告（环刀法、灌砂法或灌水法）。7预制混凝土栏杆允许偏差应符合表15.6.1-2的规定。表15.6.1-2预制混凝土护栏允许偏差项目允许偏差检验频率检验方法范围点数断面尺寸（mm）符合设计规定每件（每类型）抽查10%，且不少于5件1观察、用钢尺量柱高（mm）0＋51用钢尺量侧向弯曲≤L/7501沿构件全长拉线量最大矢高（L为构件长度）麻面≤1%1用钢尺量麻面总面积8栏杆安装允许偏差应符合表15.6.1-3的规定。表15.6.1-3栏杆安装允许偏差注：现场浇注的栏杆、扶手和钢结构栏杆、扶手的允许偏差可参照本款办理。15.6.2装配式钢筋混凝土挡土墙质量检验应符合下列规定：主控项目1地基承载力应符合设计要求。检查数量和检验方法应符合本规范第15.6.1条第1款的规定。2基础钢筋品种与规格、混凝土强度应...
