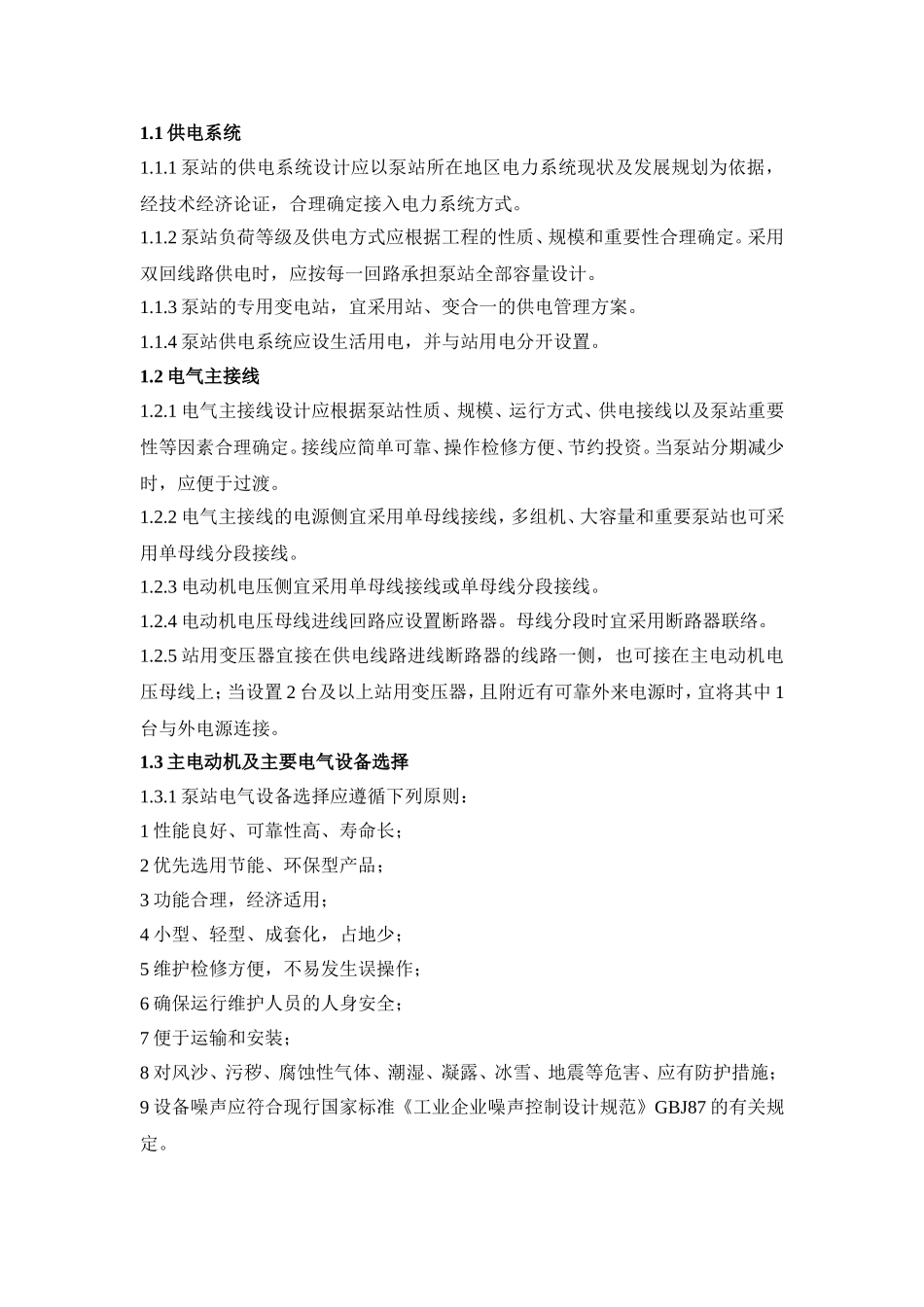

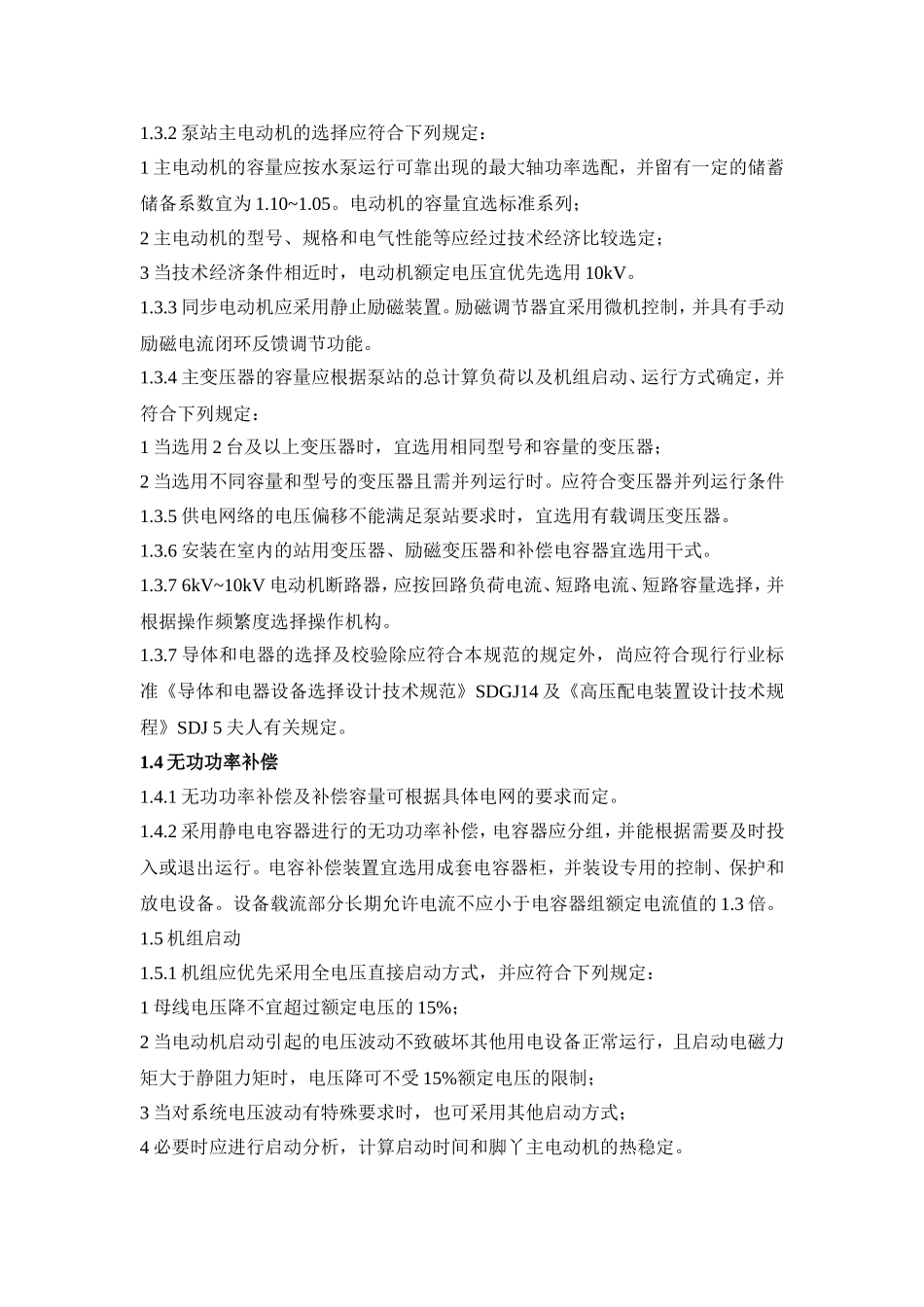

1.1供电系统1.1.1泵站的供电系统设计应以泵站所在地区电力系统现状及发展规划为依据，经技术经济论证，合理确定接入电力系统方式。1.1.2泵站负荷等级及供电方式应根据工程的性质、规模和重要性合理确定。采用双回线路供电时，应按每一回路承担泵站全部容量设计。1.1.3泵站的专用变电站，宜采用站、变合一的供电管理方案。1.1.4泵站供电系统应设生活用电，并与站用电分开设置。1.2电气主接线1.2.1电气主接线设计应根据泵站性质、规模、运行方式、供电接线以及泵站重要性等因素合理确定。接线应简单可靠、操作检修方便、节约投资。当泵站分期减少时，应便于过渡。1.2.2电气主接线的电源侧宜采用单母线接线，多组机、大容量和重要泵站也可采用单母线分段接线。1.2.3电动机电压侧宜采用单母线接线或单母线分段接线。1.2.4电动机电压母线进线回路应设置断路器。母线分段时宜采用断路器联络。1.2.5站用变压器宜接在供电线路进线断路器的线路一侧，也可接在主电动机电压母线上；当设置2台及以上站用变压器，且附近有可靠外来电源时，宜将其中1台与外电源连接。1.3主电动机及主要电气设备选择1.3.1泵站电气设备选择应遵循下列原则：1性能良好、可靠性高、寿命长；2优先选用节能、环保型产品；3功能合理，经济适用；4小型、轻型、成套化，占地少；5维护检修方便，不易发生误操作；6确保运行维护人员的人身安全；7便于运输和安装；8对风沙、污秽、腐蚀性气体、潮湿、凝露、冰雪、地震等危害、应有防护措施；9设备噪声应符合现行国家标准《工业企业噪声控制设计规范》GBJ87的有关规定。1.3.2泵站主电动机的选择应符合下列规定：1主电动机的容量应按水泵运行可靠出现的最大轴功率选配，并留有一定的储蓄储备系数宜为1.10~1.05。电动机的容量宜选标准系列；2主电动机的型号、规格和电气性能等应经过技术经济比较选定；3当技术经济条件相近时，电动机额定电压宜优先选用10kV。1.3.3同步电动机应采用静止励磁装置。励磁调节器宜采用微机控制，并具有手动励磁电流闭环反馈调节功能。1.3.4主变压器的容量应根据泵站的总计算负荷以及机组启动、运行方式确定，并符合下列规定：1当选用2台及以上变压器时，宜选用相同型号和容量的变压器；2当选用不同容量和型号的变压器且需并列运行时。应符合变压器并列运行条件1.3.5供电网络的电压偏移不能满足泵站要求时，宜选用有载调压变压器。1.3.6安装在室内的站用变压器、励磁变压器和补偿电容器宜选用干式。1.3.76kV~10kV电动机断路器，应按回路负荷电流、短路电流、短路容量选择，并根据操作频繁度选择操作机构。1.3.7导体和电器的选择及校验除应符合本规范的规定外，尚应符合现行行业标准《导体和电器设备选择设计技术规范》SDGJ14及《高压配电装置设计技术规程》SDJ5夫人有关规定。1.4无功功率补偿1.4.1无功功率补偿及补偿容量可根据具体电网的要求而定。1.4.2采用静电电容器进行的无功功率补偿，电容器应分组，并能根据需要及时投入或退出运行。电容补偿装置宜选用成套电容器柜，并装设专用的控制、保护和放电设备。设备载流部分长期允许电流不应小于电容器组额定电流值的1.3倍。1.5机组启动1.5.1机组应优先采用全电压直接启动方式，并应符合下列规定：1母线电压降不宜超过额定电压的15%；2当电动机启动引起的电压波动不致破坏其他用电设备正常运行，且启动电磁力矩大于静阻力矩时，电压降可不受15%额定电压的限制；3当对系统电压波动有特殊要求时，也可采用其他启动方式；4必要时应进行启动分析，计算启动时间和脚丫主电动机的热稳定。1.5.2电动机启动计算应按供电谢哦那个最小运行方式和机组最不利的运行组合形式运行：1当同一母线上全部连接同步电动机时，应按最大一台机组首先启动进行启动计算：2当同一母线上全部连接异步电动机时，应按最后一台最大机组的启动进行启动计算；3当同一母线上连接有同步电动机和一部电动机时，应安全部异步电动机投入运行，再启动最大一台同步电动机的条件运行启动计算，1.6站用电1.6.1泵站站用电设计应根据电气主接线及运行方式、枢纽布置条件和泵站特性进行技术经济比较确定。1.6.2站用变压器台数应根据站用电的符合性...
