V-252型双踪示波器的使用说明VIP专享VIP免费

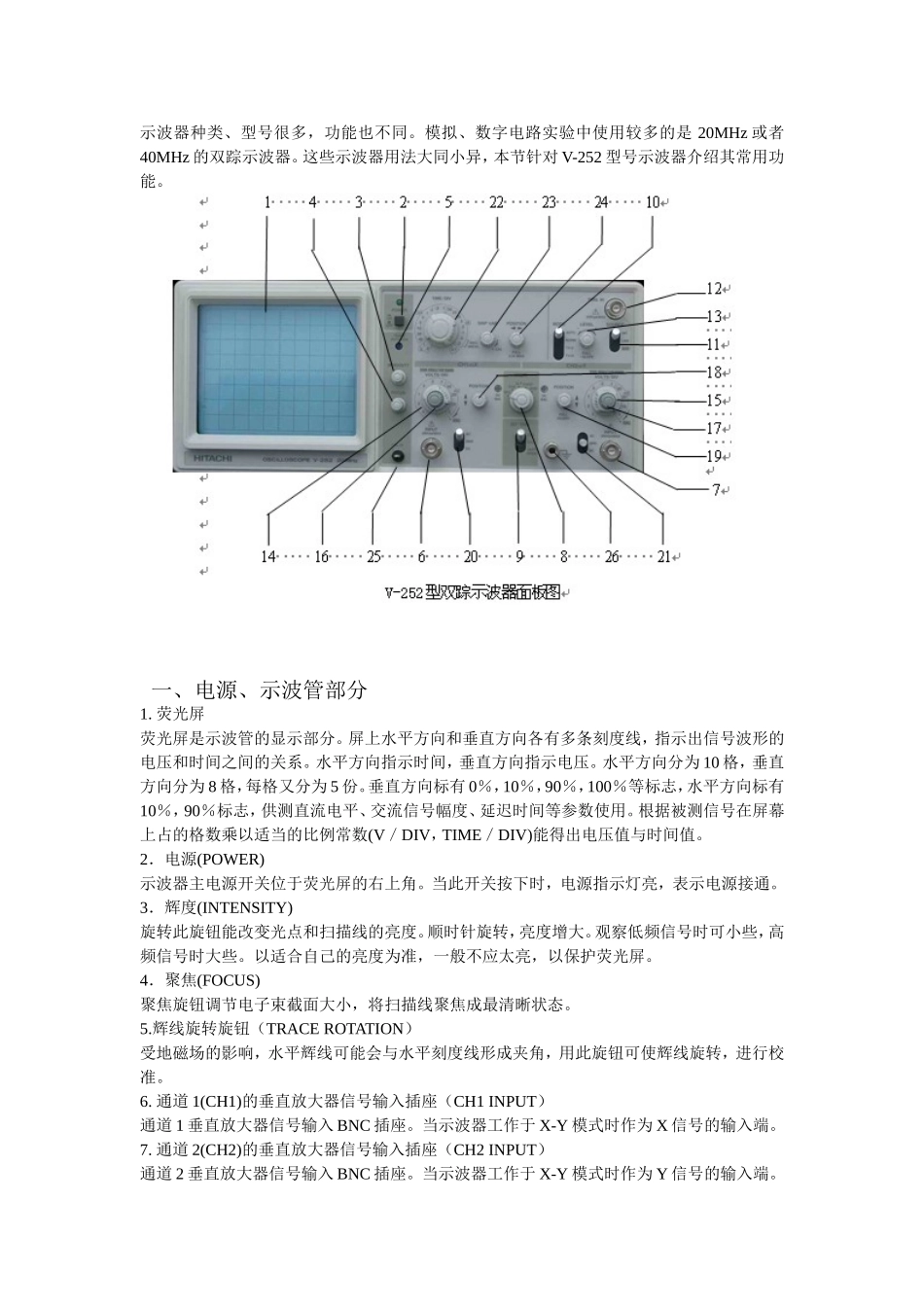

示波器种类、型号很多，功能也不同。模拟、数字电路实验中使用较多的是20MHz或者40MHz的双踪示波器。这些示波器用法大同小异，本节针对V-252型号示波器介绍其常用功能。一、电源、示波管部分1.荧光屏荧光屏是示波管的显示部分。屏上水平方向和垂直方向各有多条刻度线，指示出信号波形的电压和时间之间的关系。水平方向指示时间，垂直方向指示电压。水平方向分为10格，垂直方向分为8格，每格又分为5份。垂直方向标有0％，10％，90％，100％等标志，水平方向标有10％，90％标志，供测直流电平、交流信号幅度、延迟时间等参数使用。根据被测信号在屏幕上占的格数乘以适当的比例常数(V／DIV，TIME／DIV)能得出电压值与时间值。2．电源(POWER)示波器主电源开关位于荧光屏的右上角。当此开关按下时，电源指示灯亮，表示电源接通。3．辉度(INTENSITY)旋转此旋钮能改变光点和扫描线的亮度。顺时针旋转，亮度增大。观察低频信号时可小些，高频信号时大些。以适合自己的亮度为准，一般不应太亮，以保护荧光屏。4．聚焦(FOCUS)聚焦旋钮调节电子束截面大小，将扫描线聚焦成最清晰状态。5.辉线旋转旋钮（TRACEROTATION）受地磁场的影响，水平辉线可能会与水平刻度线形成夹角，用此旋钮可使辉线旋转，进行校准。6.通道1(CH1)的垂直放大器信号输入插座（CH1INPUT）通道1垂直放大器信号输入BNC插座。当示波器工作于X-Y模式时作为X信号的输入端。7.通道2(CH2)的垂直放大器信号输入插座（CH2INPUT）通道2垂直放大器信号输入BNC插座。当示波器工作于X-Y模式时作为Y信号的输入端。8.垂直轴工作方式选择开关（MODE）输入通道有五种选择方式：通道1(CH1)、通道2(CH2)、双通道交替显示方式(ALT)、双通道切换显示方式(CHOP).叠加显示方式（ADD）。CH1：选择通道1，示波器仅显示通道1的信号。CH2：选择通道2，示波器仅显示通道2的信号。ALT：选择双通道交替显示方式，示波器同时显示通道1信号和通道2信号。两路信号交替地显示。用较高的扫描速度观测CH1和CH2两路信号时，使用这种显示方式。CHOP：选择双通道交替显示方式，示波器同时显示通道1信号和通道2信号。两路信号以约250Hz的频率对两路纤毫进行着性切换，同时显示于屏幕。ADD：选择两通道叠加方式，示波器显示两通道波形叠加后的波形。9．内部触发信号源选择开关（INTTRIG）当SOURCE开关置于INT时，用此开关具体选择触发信号源。CH1:以CH1的输入信号作为触发信号源。CH2:以CH2的输入信号作为触发信号源。VERTMODE:交替地分别以CH1和CH2两路信号作为触发信号源。观测两个通道的波形时，进行交替扫描的同时，触发信号源也交替地切换到相应的通道上。10.扫描方式选择开关(MODE)扫描有自动(AUTO)、常态(NORM)、视频-行(TV-H)和视频-场(TV-V)四种扫描方式。自动(AUTO)：自动方式，任何情况下都有扫描线。有触发信号时，正常进行同步扫描，波形静止。当无触发信号输入，或者触发信号频率低于50Hz时，扫描为自激方式。常态(NORM)：仅在有触发信号时进行扫描。当无触发信号输入时，扫描处于准备状态，没有扫描线。触发信号到来后，触发扫描。观测超低频信号（25Hz）调整触发电平时，使用这种触发方式。视频-行(TV-H)：用于观测视频-行信号。视频-场(TV-V)：用于观测视频-场信号。注：视频-行(TV-H)和视频-场(TV-V)两种触发方式仅在视频信号的同步极性为负时才起作用。11.触发信号源选择开关（SOURCE）要使屏幕上显示稳定的波形，则需将被测信号本身或者与被测信号有一定时间关系的触发信号加到触发电路。触发源选择确定触发信号由何处供给。通常有三种触发源：内触发(INT)、电源触发(LINE)、外触发（EXT)。内触发(INT):内触发使用被测信号作为触发信号，是经常使用的一种触发方式。由于触发信号本身是被测信号的一部分，在屏幕上可以显示出非常稳定的波形。以通道1(CH1)或通道2(CH2)的输入信号作为触发信号源。电源触发(LINE)：电源触发使用交流电源频率信号作为触发信号。这种方法在测量与交流电源频率有关的信号时是有效的。特别在测量音频电路、闸流管的低电平交流噪音时更为有效。外触发（EXT)：TRIGINPUT的输入信号作为触发信号源。外加信号从外触发输入...
