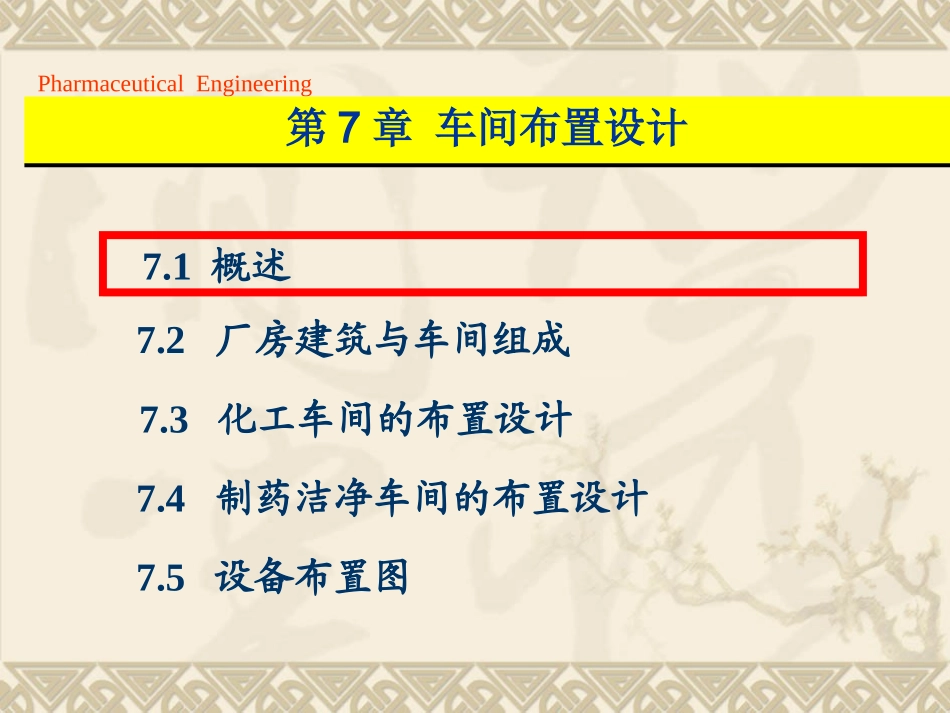

第7章 车间布置设计VIP免费

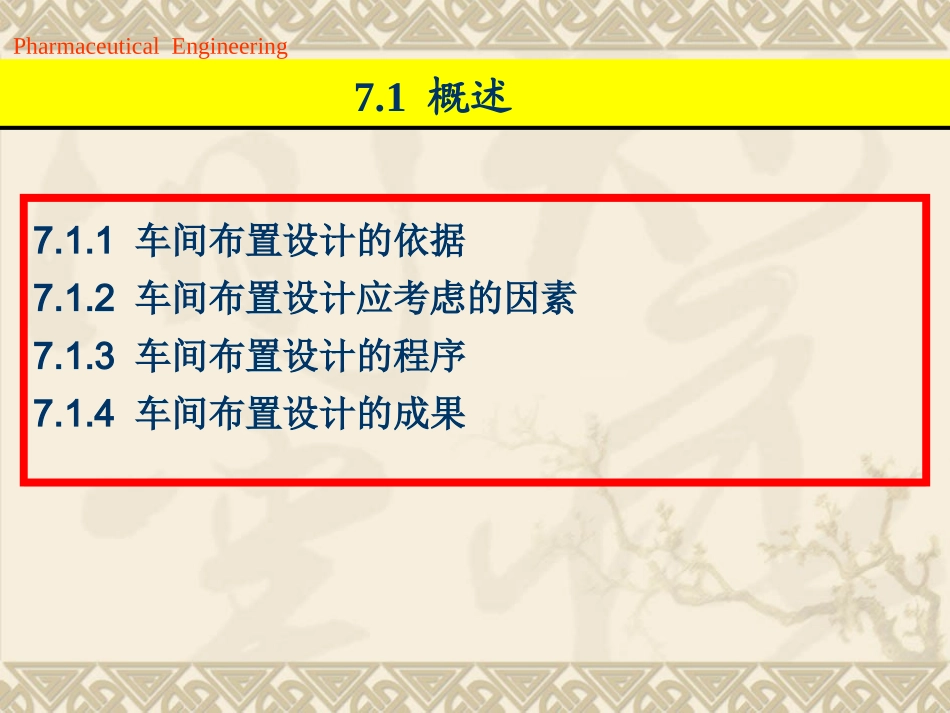

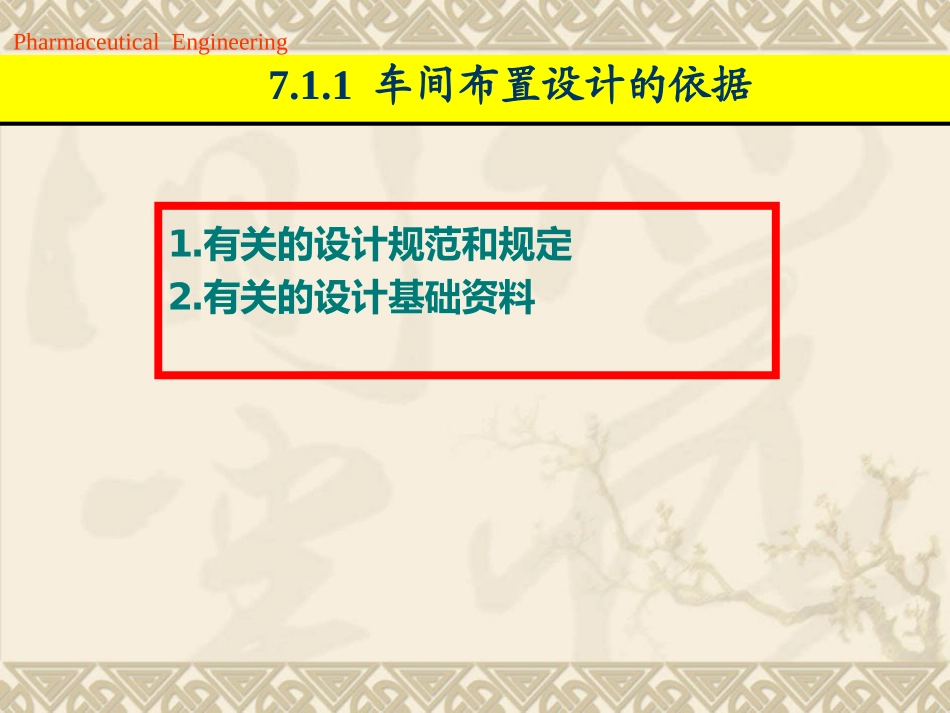

PharmaceuticalEngineering7.1概述7.2厂房建筑与车间组成7.3化工车间的布置设计7.4制药洁净车间的布置设计7.5设备布置图第7章车间布置设计PharmaceuticalEngineering7.1.1车间布置设计的依据7.1.2车间布置设计应考虑的因素7.1.3车间布置设计的程序7.1.4车间布置设计的成果7.1概述PharmaceuticalEngineering1.有关的设计规范和规定2.有关的设计基础资料7.1.1车间布置设计的依据PharmaceuticalEngineering有关的设计规范和规定1.《建筑设计防火规范》(GBJ16-87)2.《石油化工企业设计防火规定》(GB50160-99)、《化工企业安全卫生设计标准》(HG20571-95)、《工业企业厂界噪声标准》(GB2348-90)3.《爆炸和火灾危险环境电力装置设计规定》(GB50058-92)4.《洁净厂房设计规范》(GBJ73-84)5.《药品生产质量管理规范》(国家药品监督管理局，1998年修订版)6.《采暖通风和空气调节设计规范》(GBJ19-87)等。7.1.1车间布置设计的依据PharmaceuticalEngineering有关的设计基础资料：1.不同深度的工艺流程图，如初步设计阶段带控制点的工艺流程图、施工阶段带控制点的工艺流程图。2.物料衡算、能量衡算的计算资料和结果，如各种原材料、中间体、副产品和产品的数量及性质；三废的数量、组成及处理方法；加热剂和冷却剂的种类、规格及用量等。3.工艺设备设计结果，如设备一览表，各设备的外形尺寸、重量、支承形式、操作条件及保温情况等。4.厂区的总平面布置示意图，包括本车间与其它车间及生活设施的联系、厂区内的人流和物流分布情况等。5.其它相关资料，如车间定员及人员组成情况，水、电、汽等公用工程情况，厂房情况等。7.1.1车间布置设计的依据PharmaceuticalEngineering在进行车间布置设计时，一般应考虑下列因素：1.本车间与其它车间及生活设施在总平面图上的位置，力求联系方便、短捷。2.满足生产工艺及建筑、安装和检修要求。3.合理利用车间的建筑面积和土地。4.车间内应采取的劳动保护、安全卫生及防腐蚀措施。5.人流物流通道应分别独立设置，尽可能避免交叉往返。6.对原料药车间的精制、烘干、包装工序以及制剂车间的设计，应符合《药品生产质量管理规范》的要求。7.要考虑车间发展的可能性，留有发展空间。8.厂址所在区域的气象、水文、地质等情况。7.1.2车间布置设计应考虑的因素PharmaceuticalEngineering1.收集有关的基础设计资料2.确定车间的防火等级3.确定车间的洁净等级4.初步设计5.施工图设计7.1.3车间布置设计的程序PharmaceuticalEngineering初步设计的任务1.确定生产、辅助生产及行政生活等区域的布局；2.确定车间场地及建(构)筑物的平面尺寸和立面尺寸；3.确定工艺设备的平面布置图和立面布置图；4.确定人流及物流通道；5.安排管道及电气仪表管线等；6.编制初步设计说明书。7.1.3车间布置设计的程序PharmaceuticalEngineering施工图设计的任务1.确定设备管口、操作台、支架及仪表等的空间位置；2.确定设备的安装方案；3.确定与设备安装有关的建筑和结构尺寸；4.确定管道及电气仪表管线的走向等。7.1.3车间布置设计的程序PharmaceuticalEngineering初步设计阶段车间平面布置图立面布置图在施工图设计阶段车间平面布置图立面布置图7.1.4车间布置设计的成果PharmaceuticalEngineering7.2.1建筑的分类7.2.2建筑模数7.2.3厂房建筑的定位尺寸7.2.4常见工业厂房7.2.5车间组成和布置形式7.2厂房建筑与车间组成PharmaceuticalEngineering建筑是建筑物和构筑物的总称。凡用于人们在其中生产、生活或进行其它活动的房屋或场所，均称为建筑物，•如车间、住宅、教学楼、办公楼、体育馆等；而人们不在其中生产、生活的建筑，则称为构筑物，•如水塔、烟囱、桥梁等。7.2.1建筑的分类PharmaceuticalEngineering按主要承重结构的材料不同，建筑可分为砖木结构建筑、砖混结构建筑、钢结构建筑、钢筋混凝土结构建筑等。按层数不同，可将厂房建筑分为单层厂房、多层厂房混合层数厂房；将住宅建筑分为低层(1~3层)、多层(4~6层)、中高层(7~9层)高层(10~30层)住宅。7.2.1建筑的分类PharmaceuticalEngineering建筑模数是建筑的标准尺寸单位。...
