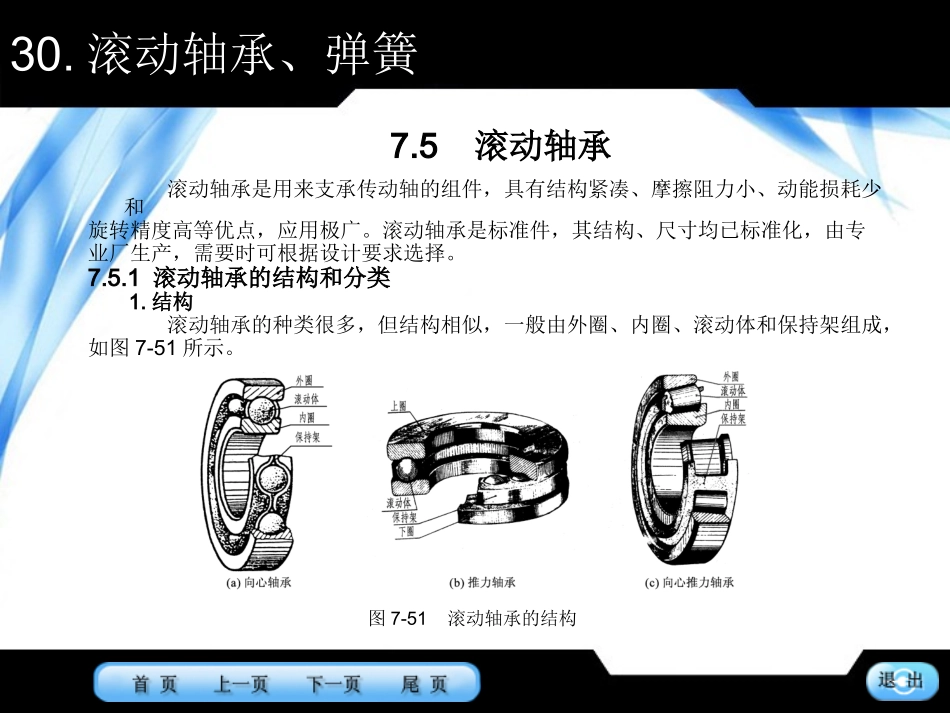

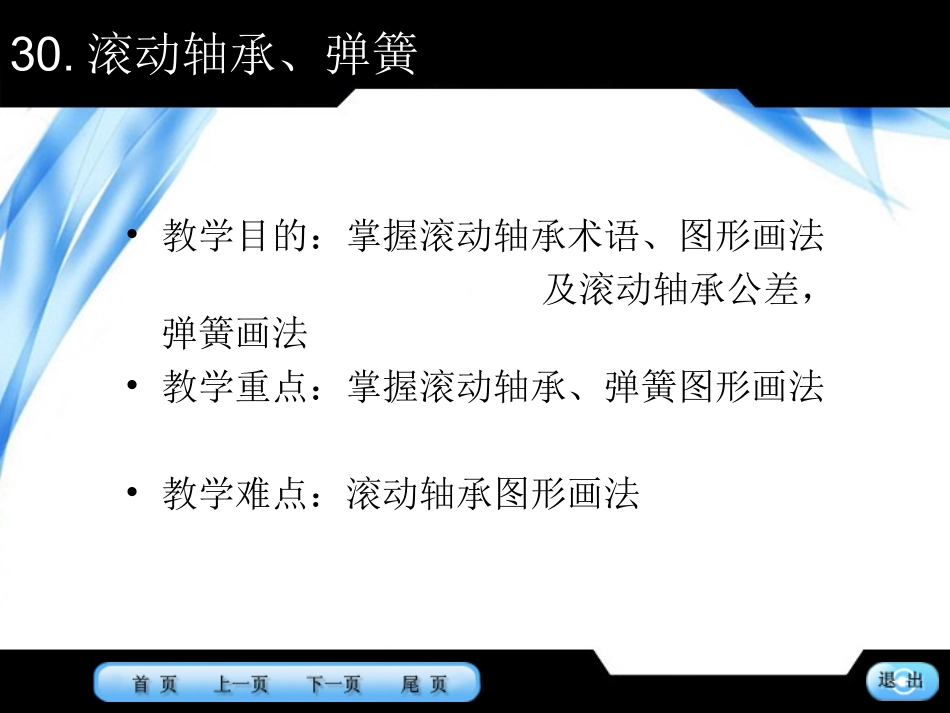

30.滚动轴承、弹簧•教学目的：掌握滚动轴承术语、图形画法及滚动轴承公差，弹簧画法•教学重点：掌握滚动轴承、弹簧图形画法•教学难点：滚动轴承图形画法滚动轴承是用来支承传动轴的组件，具有结构紧凑、摩擦阻力小、动能损耗少和旋转精度高等优点，应用极广。滚动轴承是标准件，其结构、尺寸均已标准化，由专业厂生产，需要时可根据设计要求选择。7.5.1滚动轴承的结构和分类1.结构滚动轴承的种类很多，但结构相似，一般由外圈、内圈、滚动体和保持架组成，如图7-51所示。7.5滚动轴承30.滚动轴承、弹簧图7-51滚动轴承的结构2.滚动轴承的分类滚动轴承按承受载荷的方向可分为三类：（1）向心轴承主要承受径向载荷，如深沟球轴承(图7-51(a))。（2）推力轴承仅能承受轴向载荷，如推力球轴承(图7-51(b))。（3）向心推力轴承能同时承受径向载荷和轴向载荷，如圆锥滚子轴承(图7-51(c))。7.5.2滚动轴承的代号滚动轴承的代号由前置代号、基本代号、后置代号组成。1.滚动轴承(不包括滚针轴承)的基本代号外形尺寸符合标准规定的滚动轴承，其基本代号由轴承类型代号、尺寸系列代号、内径系列代号组成。（1）轴承类型代号用数字或字母表示，见表7-13。30.滚动轴承、弹簧表7-13轴承类型代号(摘自GB/T272—1993)30.滚动轴承、弹簧（2）尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成，用两位阿拉伯数字表示。它的主要作用是区别内径相同而宽度和外径不同的轴承，具体代号需查阅相关标准。（3）内径代号表示轴承的公称内径，一般用两位阿拉伯数字表示：推力调心滚子轴承代号数字为00、01、02、03时，分别表示轴承内径d=10、12、15、17(mm);代号数字为04至96时，轴承内径为代号数字乘5;轴承公称内径为1至9、大于或等于500以及22、28、32时，用公称内径的毫米数直接表示，但与尺寸系列之间用“/”隔开。2.前置、后置代号前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左右添加的补充代号。前置代号置于基本代号左边，用数字表示，后置代号置于基本代号右边，用字母(或加数字)表示。7.5.3滚动轴承的画法滚动轴承应按GB/T4459.7—1998中的规定绘制，即在装配图中，当不需要确切地表示滚动轴承的形状和结构时，可采用简化画法和规定画法来绘制。简化画法又可采用通用画法或特征画法来表示。30.滚动轴承、弹簧图7-52为滚动轴承的通用画法。表7-14为滚动轴承的规定画法、特征画法及装配画法。30.滚动轴承、弹簧表7-14滚动轴承的规定画法、特征画法及装配画法(摘自GB/T4459.7—1998)30.滚动轴承、弹簧（续表）7.5.4滚动轴承的公差及表面粗糙度1.滚动轴承的使用要求滚动轴承工作时，要求转动平稳、旋转精度高、噪音小。为了保证轴承的工作性能和使用寿命，除了轴承本身的制造精度外，还要正确选择轴承内圈与轴、外圈与外壳孔的配合以及轴和外壳孔的尺寸精度、形位精度、表面粗糙度等。2.滚动轴承的精度等级及应用①滚动轴承的精度等级滚动轴承的精度由轴承的尺寸精度和旋转精度决定。尺寸精度是指轴承内径d、外径D、宽度B等的精度;旋转精度是指轴承内外圈的径向跳动、端面跳动、滚道的侧向摆动以及轴承内外圈两端面平行度等形位要求。根据滚动轴承的尺寸精度和旋转精度，GB/T307.3—1996规定，向心轴承精度分为P0、P6、P5、P4、P2五级，圆锥滚子轴承精度分为P0、P6X、P5、P4四级，推力轴承精度分为P0、P6、P5、P4四级。其中P0级最低，依次升高，P2级最高。②滚动轴承精度等级的应用P0级为普通级轴承，用于低中速及旋转精度不高的一般旋转机构，在各种机械中应用最广。例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等机械中的轴承。30.滚动轴承、弹簧30.滚动轴承、弹簧P6、P5、P4级轴承应用在旋转精度和平稳性要求较高或转速要求较高的机构中。例如普通车床主轴的前轴承采用P5级轴承，后轴多采用P6级轴承，高精度磨床和车床、精密螺纹车床和磨齿机等的主轴轴承多采用P4级轴承。圆锥滚子轴承有P6X级，而无P6级，P6X与P6级轴承相比，前者仅对装配宽度要求较为严格。P2级应用于精密机械的旋转机构中，例如精密坐标...
