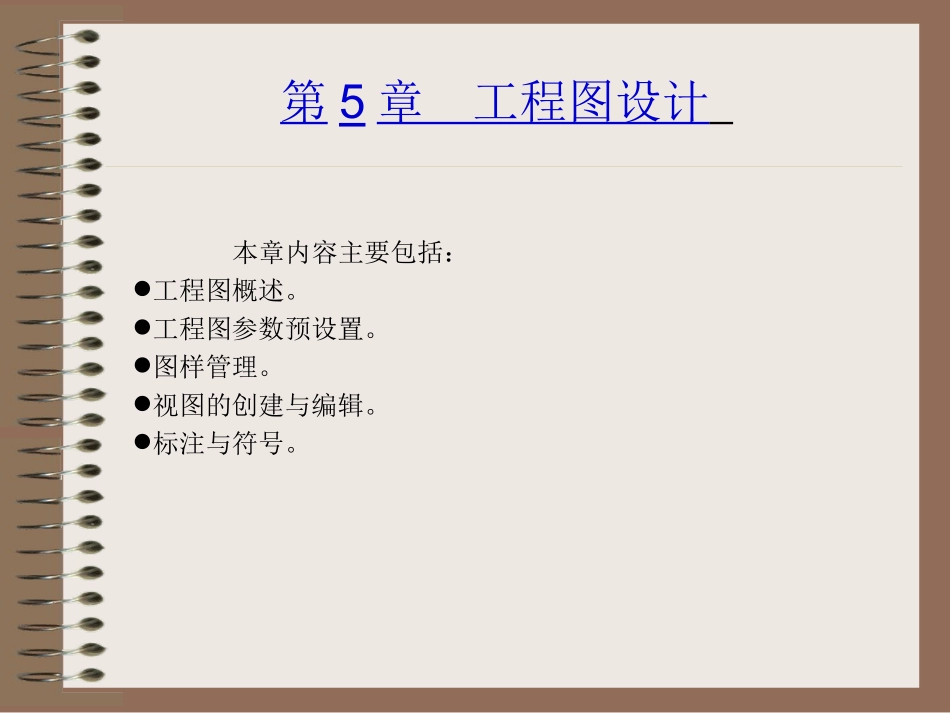

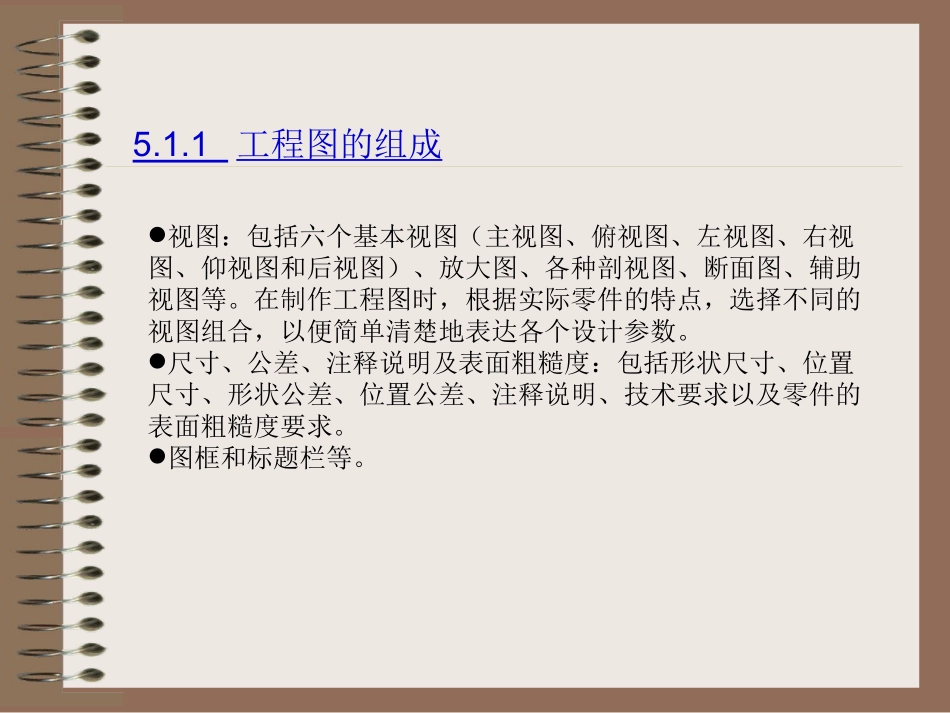

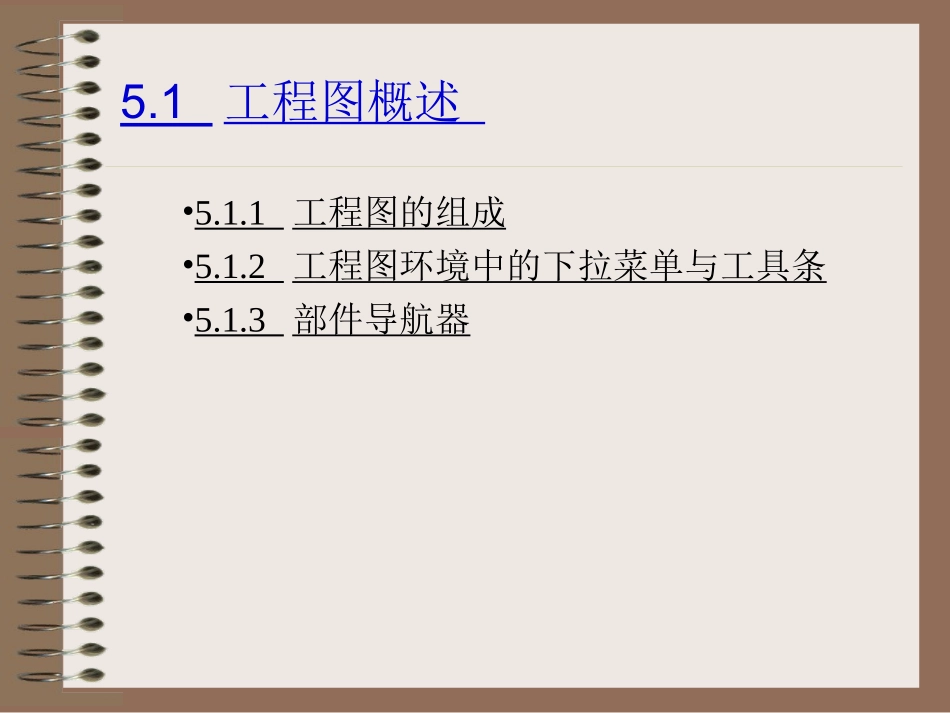

本章内容主要包括：工程图概述。工程图参数预设置。图样管理。视图的创建与编辑。标注与符号。第5章工程图设计5.1工程图概述•5.1.1工程图的组成•5.1.2工程图环境中的下拉菜单与工具条•5.1.3部件导航器5.1.1工程图的组成视图：包括六个基本视图（主视图、俯视图、左视图、右视图、仰视图和后视图）、放大图、各种剖视图、断面图、辅助视图等。在制作工程图时，根据实际零件的特点，选择不同的视图组合，以便简单清楚地表达各个设计参数。尺寸、公差、注释说明及表面粗糙度：包括形状尺寸、位置尺寸、形状公差、位置公差、注释说明、技术要求以及零件的表面粗糙度要求。图框和标题栏等。图5.1.1工程图的组成主视图注释左视图(全剖视图)放大图俯视图正等测半剖视图图框标题栏5.1.2工程图环境中的下拉菜单与工具条1．下拉菜单“首选项”下拉菜单。这些菜单主要用于在创建工程图之前对制图环境进行设置，如图5.1.2~图5.1.4所示。图5.1.2“首选项”下拉菜单定义视图标签的属性定义视图的显示参数定义新截面线显示图5.1.3“插入”下拉菜单2．工具条进入工程图环境以后，系统会自动增加许多与工程图操作有关的工具条。下面对工程图环境中较为常用的工具条分别进行介绍。图5.1.4“编辑”下拉菜单对视图进行编辑编辑图纸参数编辑制图对象的原点编辑注释对象编辑文本图5.1.6“图纸”工具条A1A2A3A4A5A6A7A8A9A10A11A12A13图5.1.7“尺寸”工具条B1B2B3B4B5B6图5.1.8“注释”工具条C1C2C3C4C5C6C7C8C9C10C11图5.1.9“表”工具条D1D2D3图5.1.10“制图编辑”工具条E1E2E3E4E5E65.1.3部件导航器在UGNX8.0中，部件导航器（也可以称为图样导航器）如图5.1.10所示，可用于编辑、查询和删除图样（包括在当前部件中的成员视图），模型树包括零件的图纸页、成员视图、剖面线和表格。图5.1.10部件导航器图5.1.11快捷菜单打开或关闭栅格模式打开或关闭单色模式更新所有图样页中的所有视图插入新的图样折叠模型树移除或显示项目展开模型树（1）在部件导航器中的“图纸”节点上右击，系统弹出图5.1.11所示的快捷菜单。（2）在部件导航器中的“图纸页”节点上右击，系统弹出图5.1.12所示的快捷菜单。（3）在部件导航器中的“导入的”节点上右击，系统弹出图5.1.13所示的快捷菜单。更新该图纸页中的所有视图编辑视图的关联性创建一个基本视图创建一个图样视图编辑图纸页复制图纸页重命名图纸页移除图纸页编辑图纸属性图5.1.12快捷菜单图5.1.13快捷菜单编辑图纸页的属性复制图纸页剪切图纸页重命名图纸页移除图纸页使其显示在整个图形区域中更新该视图定义视图的边界编辑视图的关联性编辑视图从当前视图创建投影视图从当前视图创建局部放大图从当前视图创建剖视图从当前视图创建半剖视图从当前视图创建旋转剖视图修改视图的显示样式从当前视图创建断开视图5.2工程图参数预设置•5.2.1工程图参数设置•5.2.2原点参数设置•5.2.3注释参数设置•5.2.4剖切线参数设置•5.2.5视图参数设置•5.2.6标记参数设置5.2.1工程图参数设置选择下拉菜单“首选项”|“制图”命令，系统弹出图5.2.1所示的“制图首选项”对话框，该对话框的功能是：设置视图和注释的版本。设置成员视图的预览样式。设置图纸页的页号及编号视图的更新和边界、显示抽取边缘的面及加载组件的设置。保留注释的显示设置。设置断开视图的断裂线图5.2.1“制图首选项”对话框5.2.2原点参数设置用户可以通过选择下拉菜单“首选项”|“原点”命令对原点参数进行设置。图5.2.2“原点工具”对话框5.2.3注释参数设置用户可以通过选择下拉菜单“首选项”|“注释”命令对注释参数进行设置。图5.2.3“注释首选项”对话框5.2.4剖切线参数设置用户可以通过选择下拉菜单“首选项”|“截面线”命令对剖切线参数进行设置。图5.2.4“截面线首选项”对话框5.2.5视图参数设置用户可以通过选择下拉菜单“首选项”|“视图”命令对视图参数进行设置。5.2.6标记参数设置用户可以通过选择下拉菜单“首选项”|“视图标签”命令对标记参数进行设置。图5.2.5“视图首选项”对话框图5.2.6“视图标签首选项”对话框5.3图样管理•5.3.1新建工程图•5.3.2...
