变位齿轮传动VIP免费

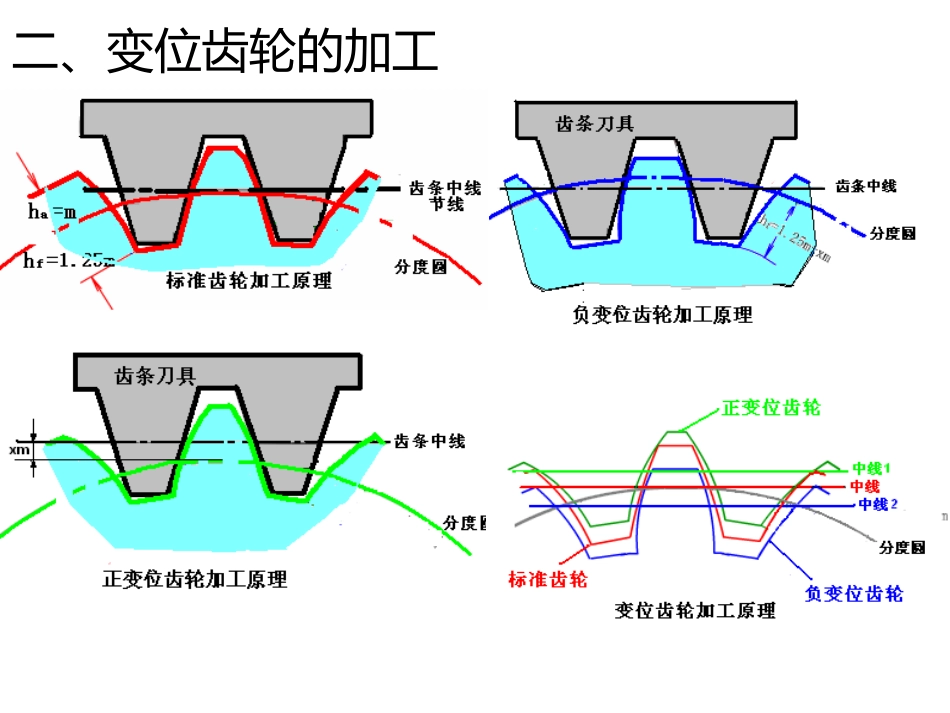

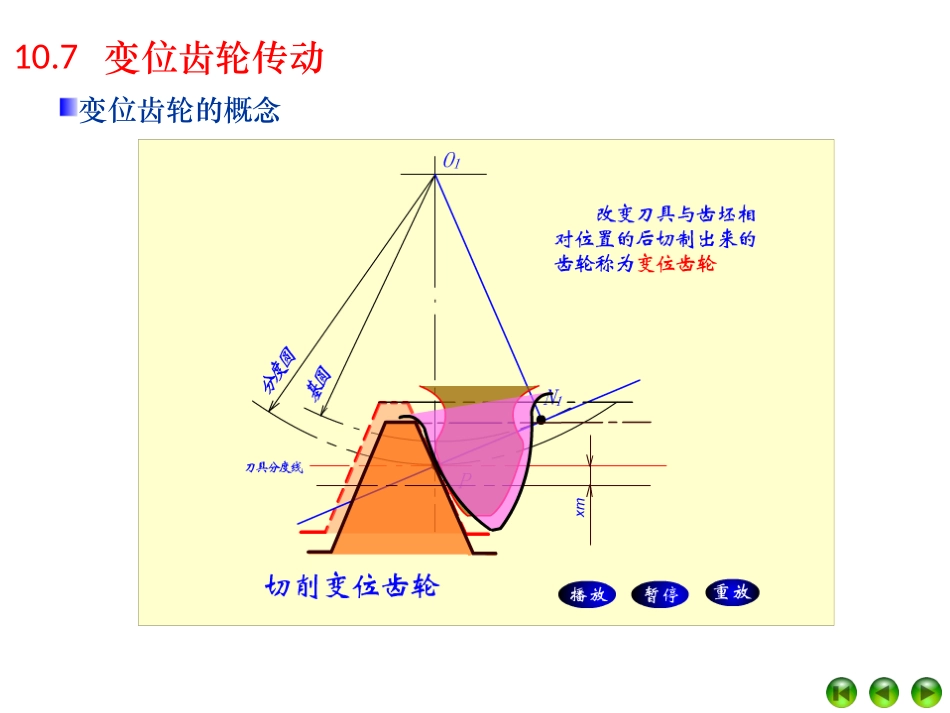

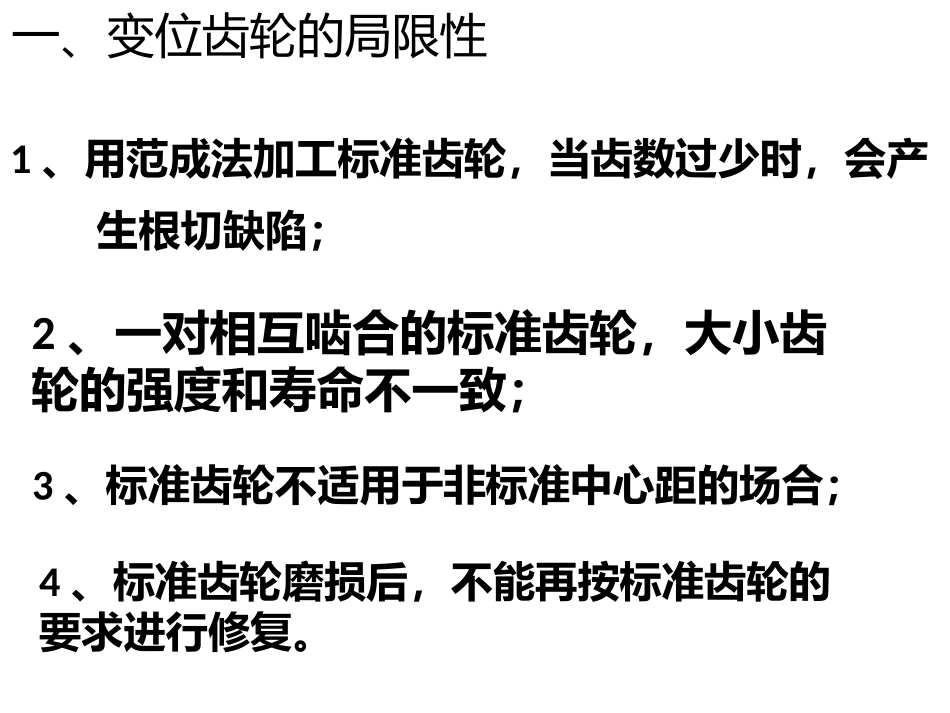

一、变位齿轮的局限性1、用范成法加工标准齿轮，当齿数过少时，会产生根切缺陷；2、一对相互啮合的标准齿轮，大小齿轮的强度和寿命不一致；3、标准齿轮不适用于非标准中心距的场合；4、标准齿轮磨损后，不能再按标准齿轮的要求进行修复。10.7变位齿轮传动变位齿轮的概念二、变位齿轮的加工三、变位齿轮的有关概念1、径向变位量：:径向变位系数>0，正变位齿轮<0，负变位齿轮=0,标准齿轮负变位齿轮正变位齿轮标准齿轮分度圆2、变位齿轮类型的判断刀具中线与轮坯分度圆相切标准齿轮s=e刀具中线与轮坯分度圆相离s>e正变位齿轮刀具中线与轮坯分度圆相交saa’0，X2<0）4、角度变位齿轮传动（角变位）正角度变位齿轮传动（正传动）:a’>a，d’>d，α’>α，X1+X2>0，负角度变位齿轮传动（负传动）:a’
