DDC照明控制VIP免费

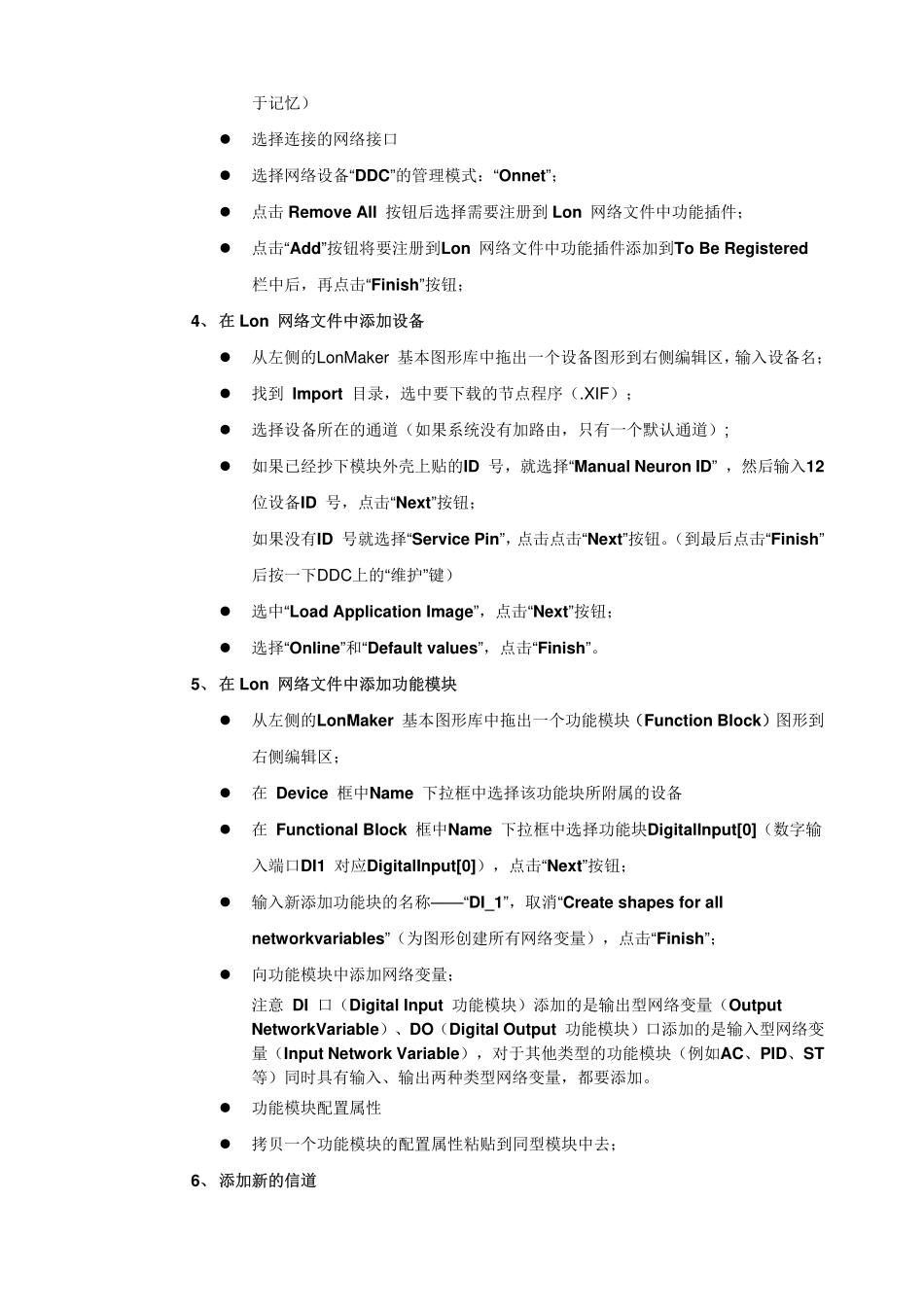

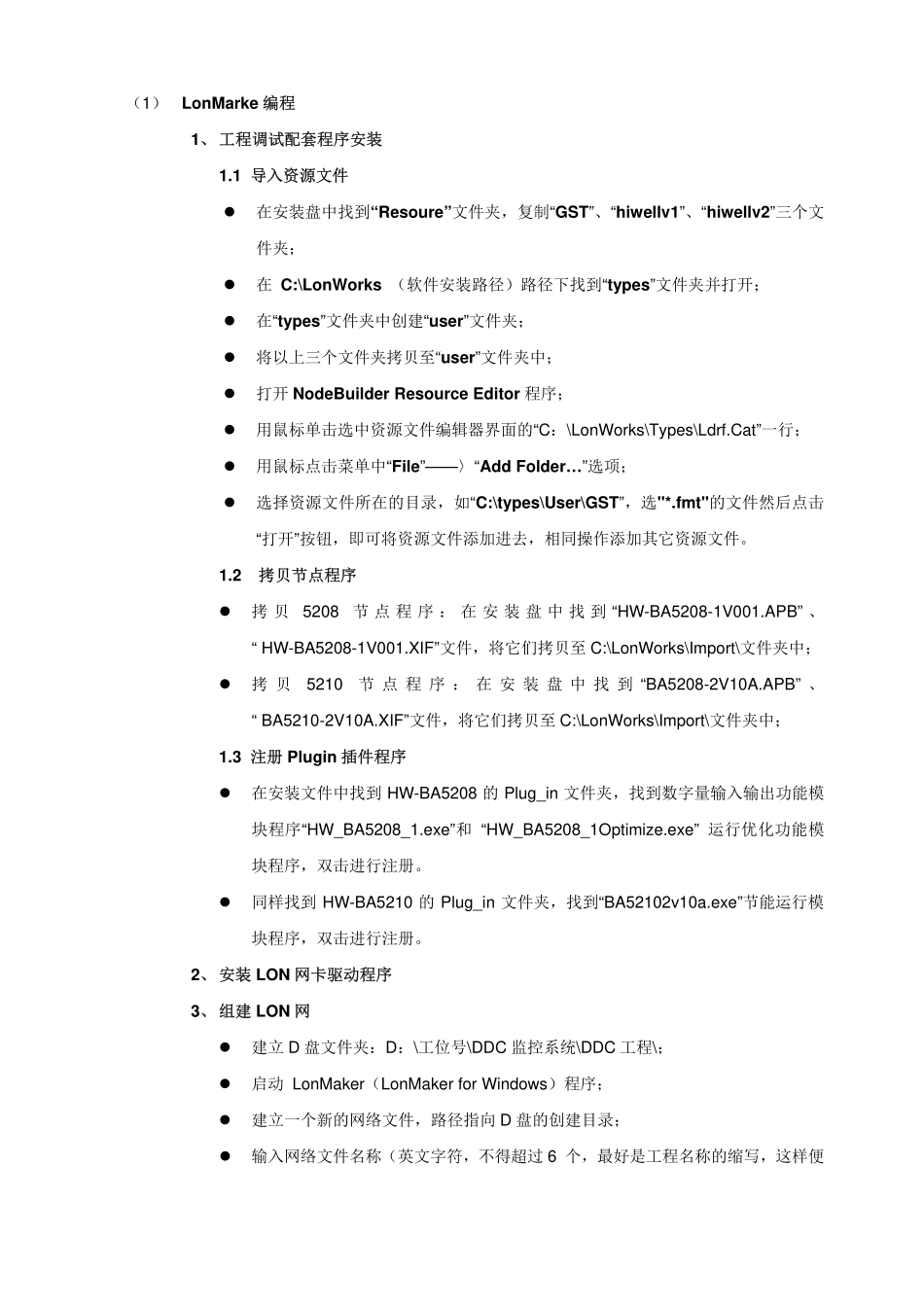

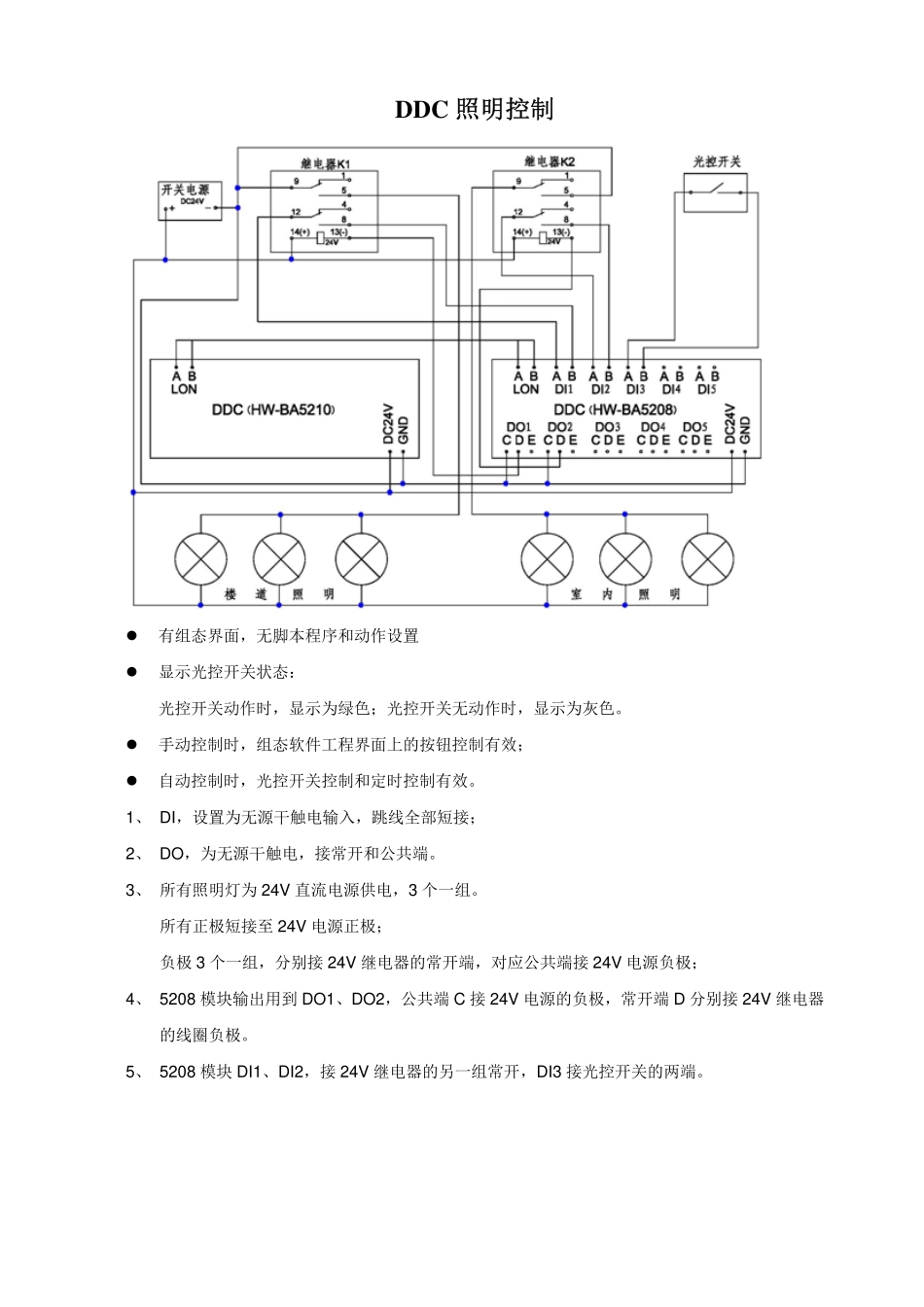

DDC照明控制有组态界面，无脚本程序和动作设置显示光控开关状态：光控开关动作时，显示为绿色；光控开关无动作时，显示为灰色。手动控制时，组态软件工程界面上的按钮控制有效；自动控制时，光控开关控制和定时控制有效。1、DI，设置为无源干触电输入，跳线全部短接；2、DO，为无源干触电，接常开和公共端。3、所有照明灯为24V直流电源供电，3个一组。所有正极短接至24V电源正极；负极3个一组，分别接24V继电器的常开端，对应公共端接24V电源负极；4、5208模块输出用到DO1、DO2，公共端C接24V电源的负极，常开端D分别接24V继电器的线圈负极。5、5208模块DI1、DI2，接24V继电器的另一组常开，DI3接光控开关的两端。（1）LonMarke编程1、工程调试配套程序安装1.1导入资源文件在安装盘中找到“Resoure”文件夹，复制“GST”、“hiwellv1”、“hiwellv2”三个文件夹；在C:\LonWorks（软件安装路径）路径下找到“types”文件夹并打开；在“types”文件夹中创建“user”文件夹；将以上三个文件夹拷贝至“user”文件夹中；打开NodeBuilderResourceEditor程序；用鼠标单击选中资源文件编辑器界面的“C：\LonWorks\Types\Ldrf.Cat”一行；用鼠标点击菜单中“File”——〉“AddFolder…”选项；选择资源文件所在的目录，如“C:\types\User\GST”，选"*.fmt"的文件然后点击“打开”按钮，即可将资源文件添加进去，相同操作添加其它资源文件。1.2拷贝节点程序拷贝5208节点程序：在安装盘中找到“HW-BA5208-1V001.APB”、“HW-BA5208-1V001.XIF”文件，将它们拷贝至C:\LonWorks\Import\文件夹中；拷贝5210节点程序：在安装盘中找到“BA5208-2V10A.APB”、“BA5210-2V10A.XIF”文件，将它们拷贝至C:\LonWorks\Import\文件夹中；1.3注册Plugin插件程序在安装文件中找到HW-BA5208的Plug_in文件夹，找到数字量输入输出功能模块程序“HW_BA5208_1.exe”和“HW_BA5208_1Optimize.exe”运行优化功能模块程序，双击进行注册。同样找到HW-BA5210的Plug_in文件夹，找到“BA52102v10a.exe”节能运行模块程序，双击进行注册。2、安装LON网卡驱动程序3、组建LON网建立D盘文件夹：D：\工位号\DDC监控系统\DDC工程\；启动LonMaker（LonMakerforWindows）程序；建立一个新的网络文件，路径指向D盘的创建目录；输入网络文件名称（英文字符，不得超过6个，最好是工程名称的缩写，这样便于记忆）选择连接的网络接口选择网络设备“DDC”的管理模式：“Onnet”；点击RemoveAll按钮后选择需要注册到Lon网络文件中功能插件；点击“Add”按钮将要注册到Lon网络文件中功能插件添加到ToBeRegistered栏中后，再点击“Finish”按钮；4、在Lon网络文件中添加设备从左侧的LonMaker基本图形库中拖出一个设备图形到右侧编辑区，输入设备名；找到Import目录，选中要下载的节点程序（.XIF）；选择设备所在的通道（如果系统没有加路由，只有一个默认通道）;如果已经抄下模块外壳上贴的ID号，就选择“ManualNeuronID”，然后输入12位设备ID号，点击“Next”按钮；如果没有ID号就选择“ServicePin”，点击点击“Next”按钮。（到最后点击“Finish”后按一下DDC上的“维护”键）选中“LoadApplicationImage”，点击“Next”按钮；选择“Online”和“Defaultvalues”，点击“Finish”。5、在Lon网络文件中添加功能模块从左侧的LonMaker基本图形库中拖出一个功能模块（FunctionBlock）图形到右侧编辑区；在Device框中Name下拉框中选择该功能块所附属的设备在FunctionalBlock框中Name下拉框中选择功能块DigitalInput[0]（数字输入端口DI1对应DigitalInput[0]），点击“Next”按钮；输入新添加功能块的名称——“DI_1”，取消“Createshapesforallnetworkvariables”（为图形创建所有网络变量），点击“Finish”；向功能模块中添加网络变量；注意DI口（DigitalInput功能模块）添加的是输出型网络变量（OutputNetworkVariable）、DO（DigitalOutput功能模块）口添加的是输入型网络变量（InputNetworkVariable），对于其他类型的功能模块（例如AC、PID、ST等）同时具...
