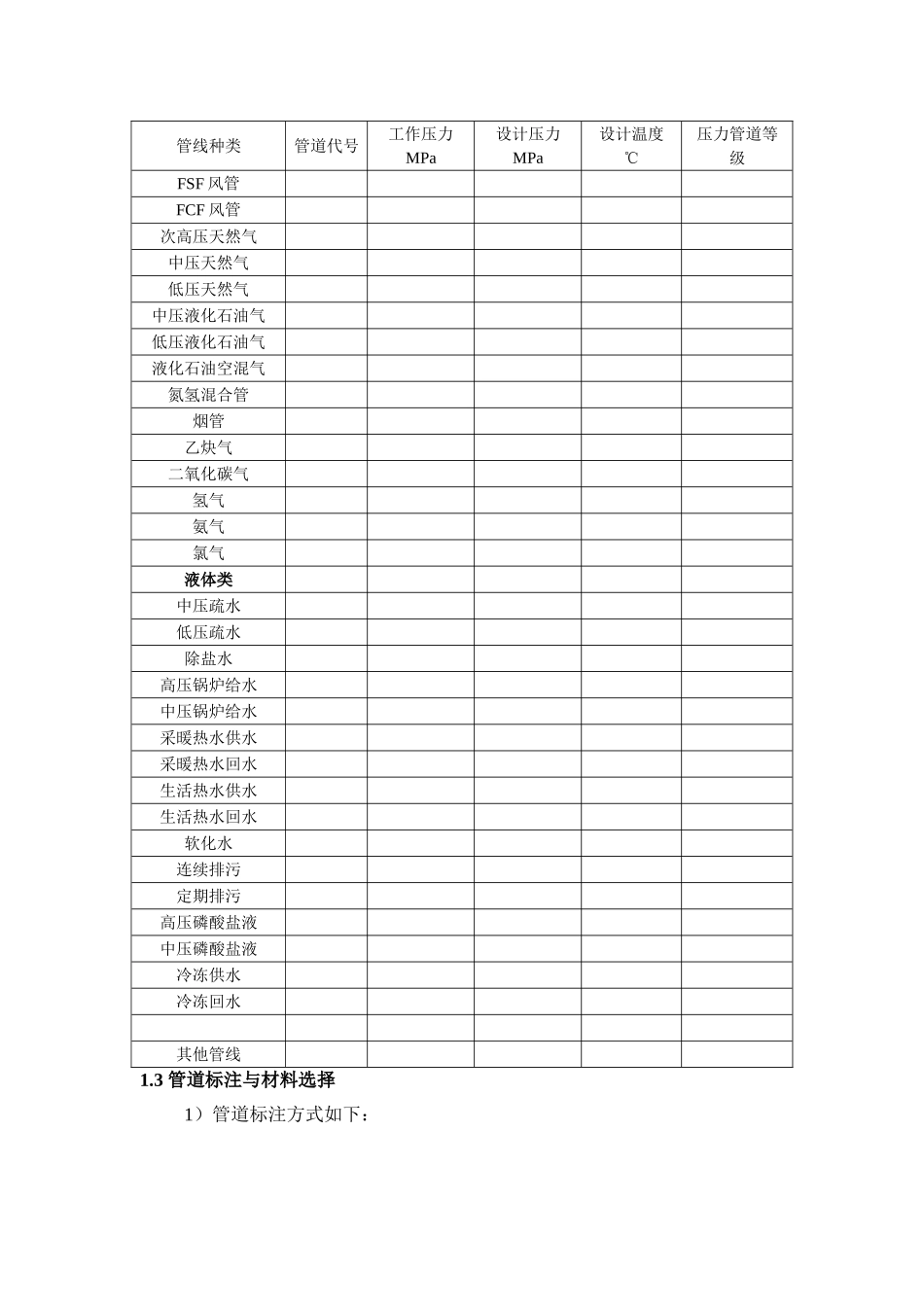

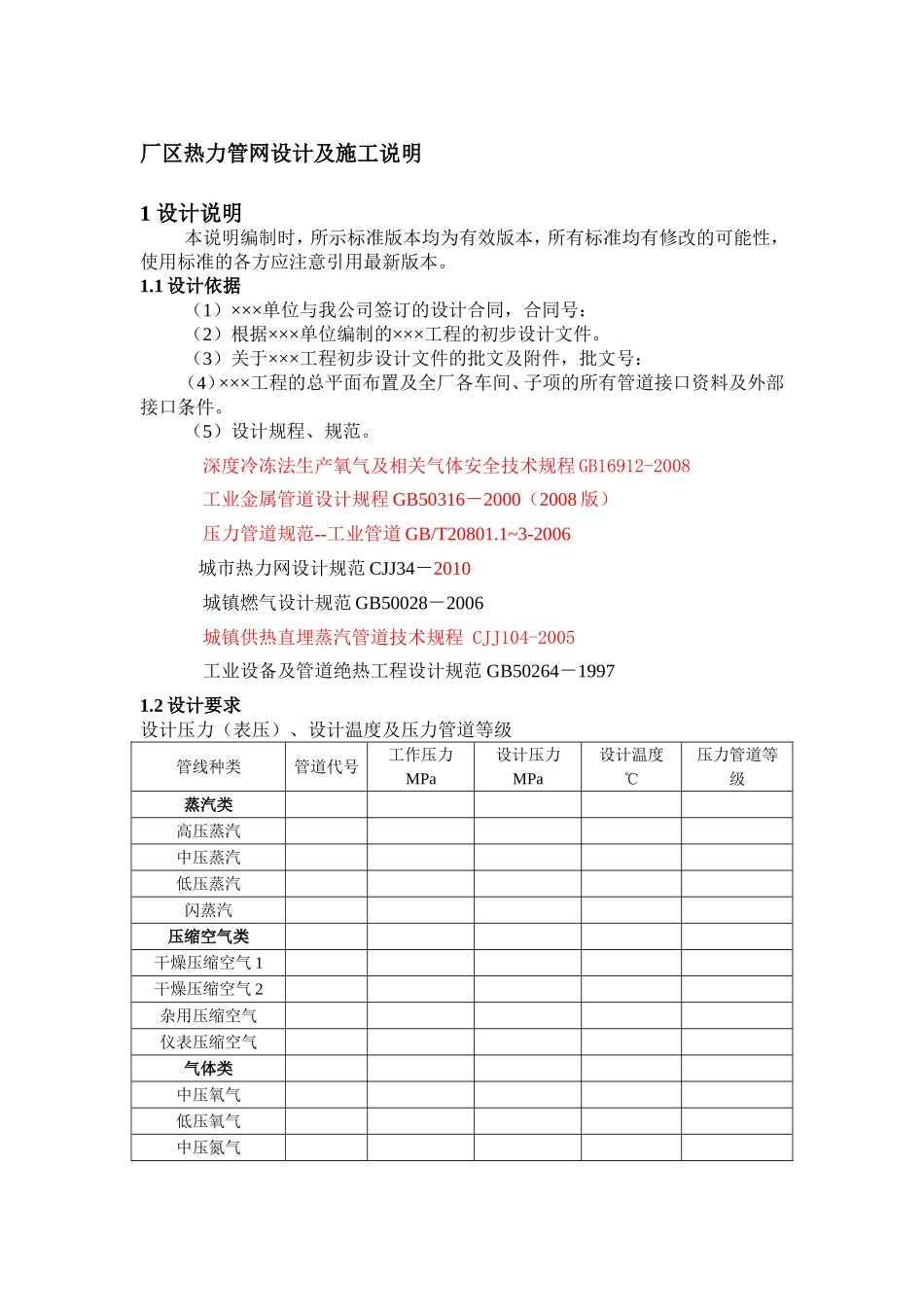

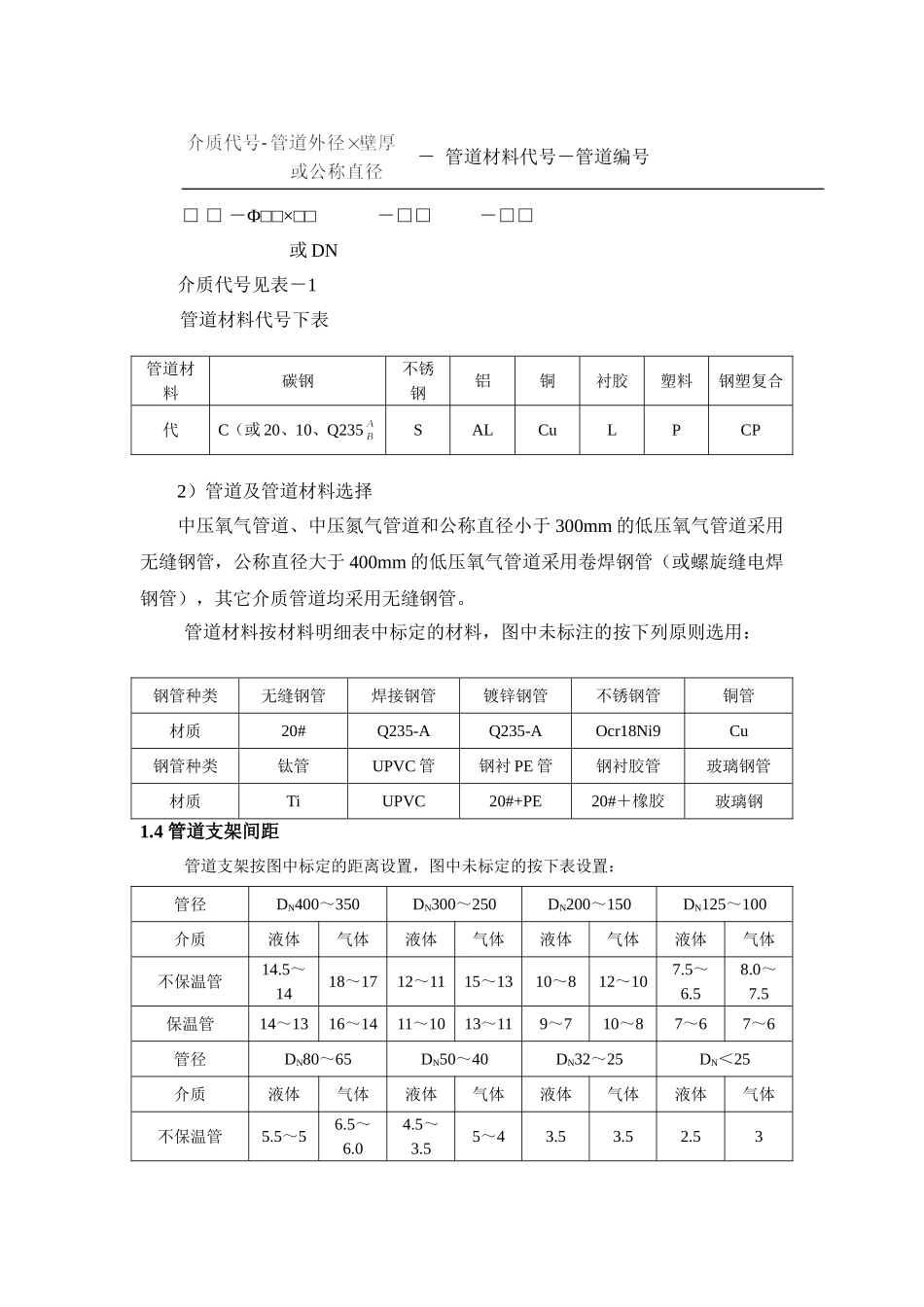

厂区热力管网设计及施工说明1设计说明本说明编制时，所示标准版本均为有效版本，所有标准均有修改的可能性，使用标准的各方应注意引用最新版本。1.1设计依据（1）×××单位与我公司签订的设计合同，合同号：（2）根据×××单位编制的×××工程的初步设计文件。（3）关于×××工程初步设计文件的批文及附件，批文号：（4）×××工程的总平面布置及全厂各车间、子项的所有管道接口资料及外部接口条件。（5）设计规程、规范。深度冷冻法生产氧气及相关气体安全技术规程GB16912-2008工业金属管道设计规程GB50316－2000（2008版）压力管道规范--工业管道GB/T20801.1~3-2006城市热力网设计规范CJJ34－2010城镇燃气设计规范GB50028－2006城镇供热直埋蒸汽管道技术规程CJJ104-2005工业设备及管道绝热工程设计规范GB50264－19971.2设计要求设计压力（表压）、设计温度及压力管道等级管线种类管道代号工作压力MPa设计压力MPa设计温度℃压力管道等级蒸汽类高压蒸汽中压蒸汽低压蒸汽闪蒸汽压缩空气类干燥压缩空气1干燥压缩空气2杂用压缩空气仪表压缩空气气体类中压氧气低压氧气中压氮气管线种类管道代号工作压力MPa设计压力MPa设计温度℃压力管道等级FSF风管FCF风管次高压天然气中压天然气低压天然气中压液化石油气低压液化石油气液化石油空混气氮氢混合管烟管乙炔气二氧化碳气氢气氨气氯气液体类中压疏水低压疏水除盐水高压锅炉给水中压锅炉给水采暖热水供水采暖热水回水生活热水供水生活热水回水软化水连续排污定期排污高压磷酸盐液中压磷酸盐液冷冻供水冷冻回水其他管线1.3管道标注与材料选择1）管道标注方式如下：－管道材料代号－管道编号□□－Φ□□×□□－□□－□□或DN介质代号见表－1管道材料代号下表管道材料碳钢不锈钢铝铜衬胶塑料钢塑复合代C（或20、10、Q235SALCuLPCP2）管道及管道材料选择中压氧气管道、中压氮气管道和公称直径小于300mm的低压氧气管道采用无缝钢管，公称直径大于400mm的低压氧气管道采用卷焊钢管（或螺旋缝电焊钢管），其它介质管道均采用无缝钢管。管道材料按材料明细表中标定的材料，图中未标注的按下列原则选用：钢管种类无缝钢管焊接钢管镀锌钢管不锈钢管铜管材质20#Q235-AQ235-AOcr18Ni9Cu钢管种类钛管UPVC管钢衬PE管钢衬胶管玻璃钢管材质TiUPVC20#+PE20#＋橡胶玻璃钢1.4管道支架间距管道支架按图中标定的距离设置，图中未标定的按下表设置：管径DN400～350DN300～250DN200～150DN125～100介质液体气体液体气体液体气体液体气体不保温管14.5～1418～1712～1115～1310～812～107.5～6.58.0～7.5保温管14～1316～1411～1013～119～710～87～67～6管径DN80～65DN50～40DN32～25DN＜25介质液体气体液体气体液体气体液体气体不保温管5.5～56.5～6.04.5～3.55～43.53.52.53保温管5～4.55～4.54～3.54～3.53.03.02.02注：带弯头的管道支架间距（两端直管之和）不大于上表值的70%。1.5管道保温与伴热凡是设计温度大于50℃的管道都应进行保温，保温材料为_______。导热系数小于______W/m·k（_____℃），容重≤80kg/m3，公称直径≥300mm的管道和设备表面的保温采用卷毡材，公称直径≤250mm的管道保温采用管壳，阀门附件采用膏体，保温如下：管道温度厚度保温设备管道名称≤150℃151～200℃201～350℃351～450℃＞450℃设备管道DN300以上DN250～300DN125～200DN80～100DN50～65DN25～40DN20以下保温结构参照98R418，外表面涂刷防水涂料，外保护层材料为0.7mm铝合板或0.5mm镀锌光亮铁皮。1.6其他1）仪表用取压短管为Φ18×2，长度100mm（露头）、材质与取压管道材料相同，取压短管现场安装，位置由仪表专业现场确定。2）钢衬塑或衬胶管道必须进预安装后才能进行衬塑和衬胶，并应有一段调整管段。3）本设计材料明细表仅统计了主要材料，阀门及法兰的安装用螺栓、螺母（过热蒸汽管除外）；弧形板支座、支架辅材、保温结构辅材、防腐材料、着色材料、焊接材料等作为安装辅材本设计尚未统计。4）压力管道及附件的采购、施工、验收等均应遵循压力管道的有关规定。2施工说明2.1施工及验收规程规范工业金属管道工程施工规范GB50235－2010现场设备、工业管道焊接工程...
