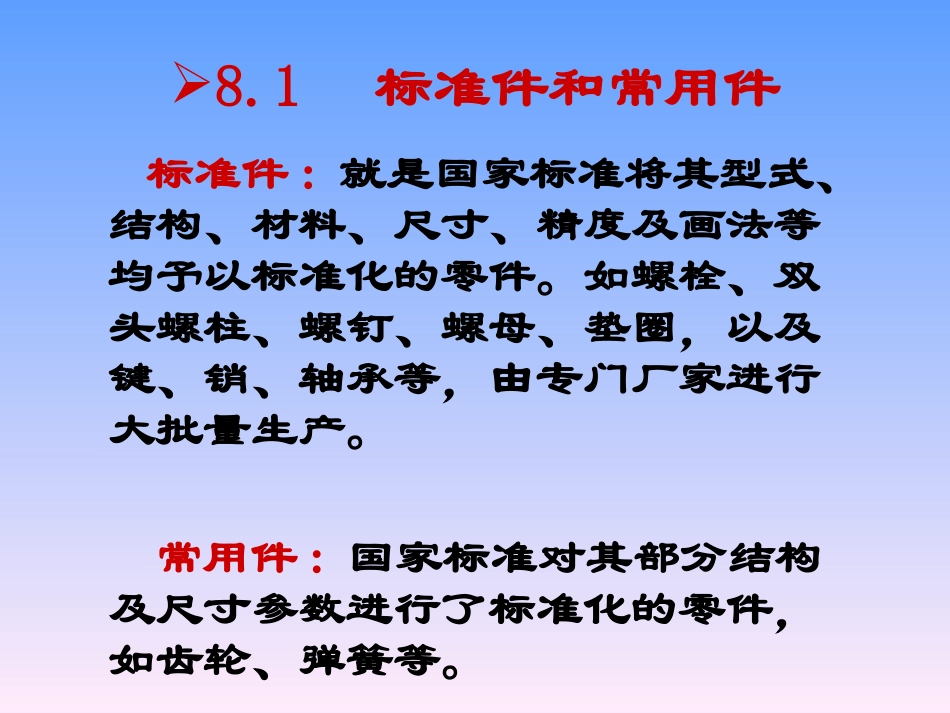

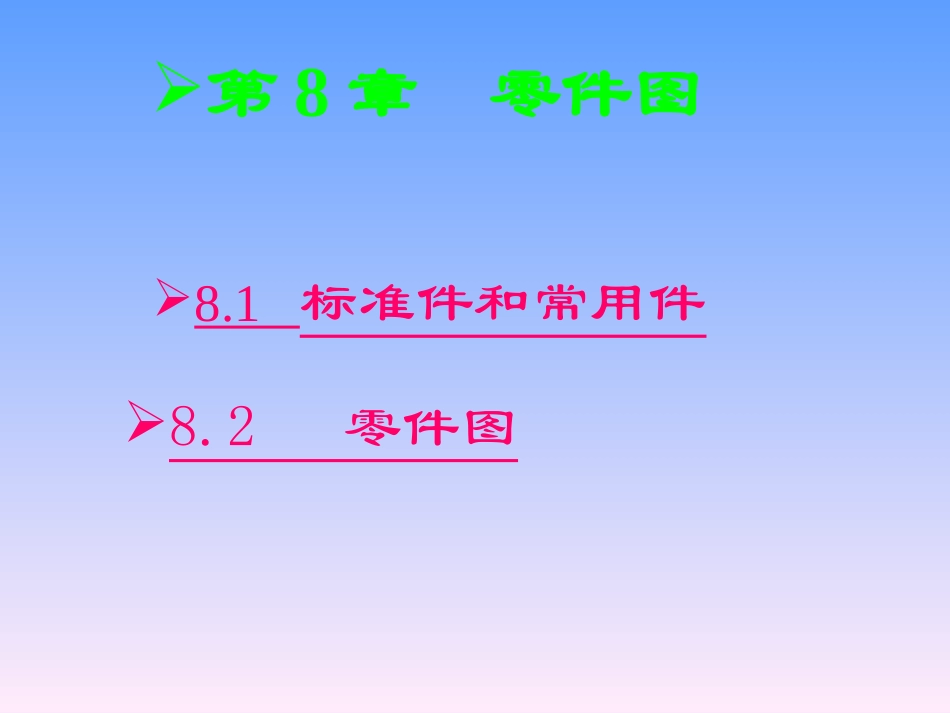

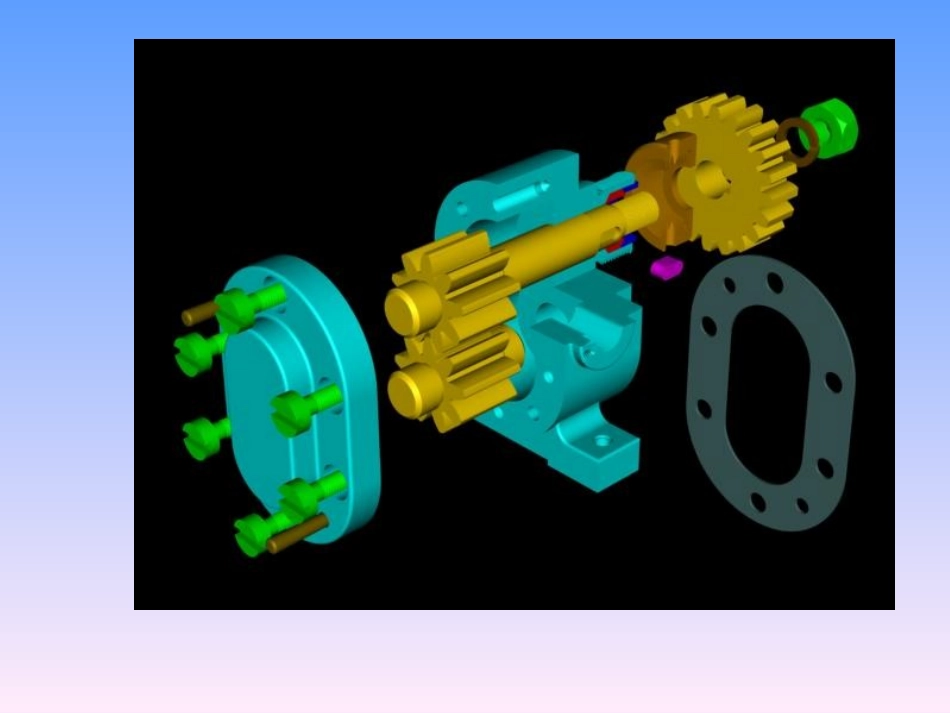

第8章零件图8.1标准件和常用件8.2零件图8.1标准件和常用件标准件:就是国家标准将其型式、结构、材料、尺寸、精度及画法等均予以标准化的零件。如螺栓、双头螺柱、螺钉、螺母、垫圈，以及键、销、轴承等，由专门厂家进行大批量生产。常用件:国家标准对其部分结构及尺寸参数进行了标准化的零件，如齿轮、弹簧等。8.1.1螺纹1.螺纹的形成a)在机床上加工外螺纹b)在机床上加工内螺纹2.螺纹的结构要素（1）牙型用通过螺纹轴线的平面剖开螺纹，所得剖面形状。（2）直径大径，用d(外螺纹)或D(内螺纹)表示；小径，用d1或D1表示；中径，用d2或D2表示。（3）旋向分为左旋(LH)和右旋。（4）线数n螺纹有单线螺纹和多线螺纹之分。（5）螺距P和导程Ph左旋右旋单线螺纹多线螺纹3.螺纹的规定画法大径d小径d1倒角牙顶线粗实线()螺纹终止线粗实线()牙顶圆粗实线()牙底线细实线一直进入倒角约(,d1等于也可根据查表得0.85,)ddd1牙底圆约圆周细(3/4实线且倒角圆不画,)a)外螺纹的画法大径d小径d1b)螺纹制作在管子外表面的剖开画法表示螺纹两条线，用手来摸可分辨,摸得到画粗实线，摸不到画细实线。4.螺纹的种类和标注a.普通螺纹、梯形螺纹、锯齿形螺纹的标注螺纹特征代号公称直径螺距（单线）导程（P螺距）（多线）旋向公差带代号旋合长度代号b.管螺纹的标注尺寸代号公差等级代号螺纹特征代号旋向c.特殊螺纹应在螺纹特征代号前加注“特”字。d.非标准螺纹（如矩形螺纹），应标注出大、小径，螺距和牙型尺寸。螺纹按用途可分为连接螺纹（普通螺纹、管螺纹等）和传动螺纹（梯形、锯齿形等）；按牙型可分为三角形、梯形、锯齿形等；按螺纹要素是否标准分标准螺纹、特殊螺纹和非标准螺纹（仅牙型符合标准称为特殊螺纹，牙型不符合标准称为非标准螺纹）。螺纹种类标注图例标注含义说明普通螺纹粗牙普通外螺纹，大径12，右旋，单线、中径、顶径公差带代号为6h,中等旋合长度。细牙内螺纹，大径12，螺距为1，右旋，单线、中径、顶径公差带代号为6H,中等旋合长度。细牙外螺纹，大径12，螺距为1，左旋，中径公差带代号为5g，顶径公差带代号为6g,短旋合长度。常用螺纹的种类及标注示例(一)螺纹种类标注图例标注含义说明梯形螺纹锯齿形螺纹梯形螺纹，大径32，螺距为6，右旋，单线，中径公差带代号为7e，中等旋合长度。锯齿形螺纹，大径32，导程为12，螺距为6，左旋，双线，中径公差带代号为8C，长旋合长度。常用螺纹的种类及标注示例(二)螺纹种类标注图例非螺纹密封的管螺纹标注含义说明圆柱管内螺纹，右旋，尺寸代号为1/2。圆柱管外螺纹，A级，左旋，尺寸代号为1（指管口通径为1吋，螺纹尺寸须查表得）。常用螺纹的种类及标注示例(三)螺纹种类标注图例用螺纹密封的管螺纹标注含义说明圆锥内螺纹，右旋，尺寸代号为1。圆锥外螺纹，右旋，尺寸代号为3/8。与圆锥外螺纹相匹配的圆柱内螺纹，左旋，尺寸代号为1。常用螺纹的种类及标注示例(四)8.1.2螺纹紧固件平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母六角头螺栓双头螺柱六角螺母六角开槽螺母内六角圆柱头螺钉开槽圆柱头螺钉开槽沉头螺钉紧定螺钉常用螺纹紧固件1.螺纹紧固件的种类2.螺纹紧固件的标记如：螺纹规格d=M12、公称长度l=80mm、性能等级为10.9级、产品等级为A、表面氧化处理的六角头螺完整标记为：螺栓GB/T5782―2000-M12×80-10.9-A-O简化标记为：名称标准编号规格或公称尺寸公称长度产品型式性能等级产品等级表面处理螺栓GB/T5782M12×80名称标记名称标记名称标记名称标记名称标记名称标记名称标记名称标记名称标记名称标记名称标记名称标记常用螺纹紧固件的图例及标记（一）常用螺纹紧固件的图例及标记（二）3.螺纹紧固件及连接的画法图6.29螺纹紧固件的比例画法示例（1）采用比例法绘制螺纹紧固件示例。a)螺栓规定画法简化画法螺纹紧固件的比例画法示例b)螺母c)垫圈。规定画法简化画法[例]用M10的螺栓（GB/T5782）、螺母（GB/T6170）和垫圈（GB/T97.1）连接两个厚度分别为t1=10mm、t2=17mm的板，试完成其作图。解：从螺纹正确配合的条件知道，相配合的螺栓、螺母、垫圈的公称直径应相等，并从附表及相应标记可得：螺母GB/T6170M10,垫圈GB/T97.110-140H...
