安培定则-中考物理专题归纳练习VIP免费

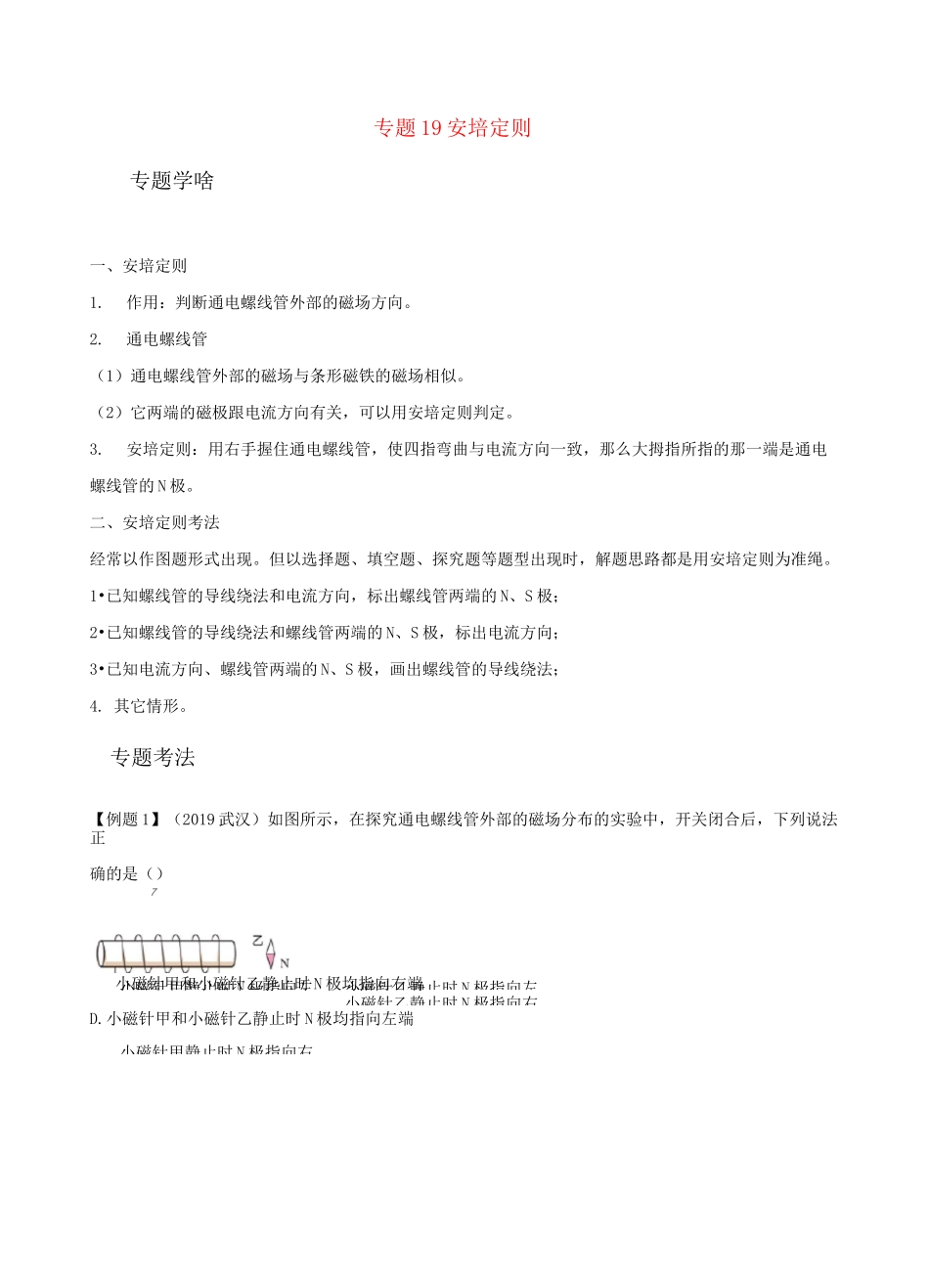

安培定则-中考物理专题归纳练习_第1页
1/10

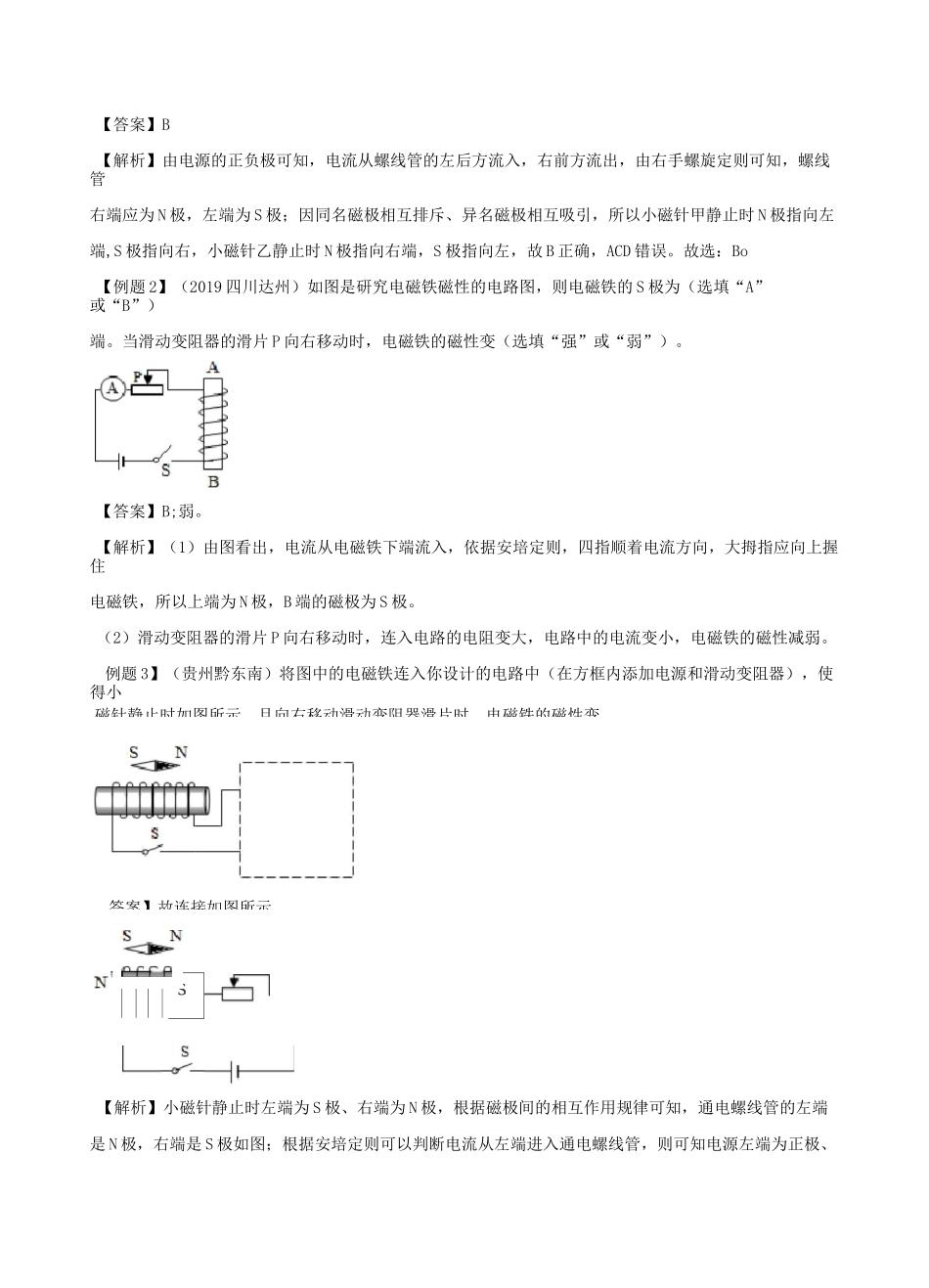

安培定则-中考物理专题归纳练习_第2页
2/10
安培定则-中考物理专题归纳练习_第3页
3/10
小磁针甲静止时N极指向右小磁针乙静止时N极指向左小磁针甲静止时N极指向左小磁针乙静止时N极指向右专题学啥一、安培定则1.作用:判断通电螺线管外部的磁场方向。2.通电螺线管(1)通电螺线管外部的磁场与条形磁铁的磁场相似。(2)它两端的磁极跟电流方向有关,可以用安培定则判定。3.安培定则:用右手握住通电螺线管,使四指弯曲与电流方向一致,那么大拇指所指的那一端是通电螺线管的N极。二、安培定则考法经常以作图题形式出现。但以选择题、填空题、探究题等题型出现时,解题思路都是用安培定则为准绳。1•已知螺线管的导线绕法和电流方向,标出螺线管两端的N、S极;2•已知螺线管的导线绕法和螺线管两端的N、S极,标出电流方向;3•已知电流方向、螺线管两端的N、S极,画出螺线管的导线绕法;4.其它情形。专题考法【例题1】(2019武汉)如图所示,在探究通电螺线管外部的磁场分布的实验中,开关闭合后,下列说法正确的是()小磁针甲和小磁针乙静止时N极均指向右端D.小磁针甲和小磁针乙静止时N极均指向左端7专题19安培定则亠"s【答案】B【解析】由电源的正负极可知,电流从螺线管的左后方流入,右前方流出,由右手螺旋定则可知,螺线管右端应为N极,左端为S极;因同名磁极相互排斥、异名磁极相互吸引,所以小磁针甲静止时N极指向左端,S极指向右,小磁针乙静止时N极指向右端,S极指向左,故B正确,ACD错误。故选:Bo【例题2】(2019四川达州)如图是研究电磁铁磁性的电路图,则电磁铁的S极为(选填“A”或“B”)端。当滑动变阻器的滑片P向右移动时,电磁铁的磁性变(选填“强”或“弱”)。【答案】B;弱。【解析】(1)由图看出,电流从电磁铁下端流入,依据安培定则,四指顺着电流方向,大拇指应向上握住电磁铁,所以上端为N极,B端的磁极为S极。(2)滑动变阻器的滑片P向右移动时,连入电路的电阻变大,电路中的电流变小,电磁铁的磁性减弱。例题3】(贵州黔东南)将图中的电磁铁连入你设计的电路中(在方框内添加电源和滑动变阻器),使得小【解析】小磁针静止时左端为S极、右端为N极,根据磁极间的相互作用规律可知,通电螺线管的左端是N极,右端是S极如图;根据安培定则可以判断电流从左端进入通电螺线管,则可知电源左端为正极、磁针静止时如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变答案】故连接如图所示。右端为负极;当电流越小时,电磁铁的磁性越弱,要想电磁铁的磁性变弱,应减小电路中的电流,由欧姆定律可知,应增大电路中的电阻,则向右移动滑动变阻器滑片时,滑动变阻器接入电路的电阻应变长。专题操练一、选择题1.(2019贵州铜仁)某同学学习磁现象后,画出了以下四幅图,其中正确的是()【答案】C【解析】A.已知磁铁右端为N极,左端为S极,在磁体外部,磁感线的方向从N极指向S极,而图中是从S极指向N极,故A错误;B.已知两磁铁都为N极,磁感线的方向从N极指向S极,故B错误;C.右手握住螺线管,四指指向电流的方向,大拇指指向左端为N极,故C正确;D.右手握住螺线管,四指指向电流的方向,大拇指指向右端为N极,故D错误。2.(2019山东泰安)如图所示,小磁针静止在螺线管附近,闭合开关后,下列判断正确的是()A.通电螺线管的左端为N极B.通电螺线管外A点磁场的方向向右向外。F是磁场对通电导线的作用力。下列哪个选项中,磁场对通电导线的作用力与图中的F的方向相同E瘵C.小磁针N极指向左D.小磁针S极指向左【答案】D【解析】A.闭合开关后,电流由螺线管的左侧流入、右侧流出,根据安培定则,用右手握住螺线管,四指指向电流的方向,则大拇指指向右端,即通电螺线管的右端为N极、左端为S极,故A错误;B.在磁体的外部,磁感线从N极指向S极,所以通电螺线管外A点的磁场方向向左,故B错误;CD.通电螺线管的右端是N极,根据异名磁极相互吸引可知,小磁针的S极应靠近螺线管的右端,即小磁针的S极指向左,故C错误,D正确。3.(2019广州)在图中,©表示导线中的电流方向垂直于纸面向里,•表示导线中的电流方向垂直于纸面【答案】B【解析】影响磁场对通电导线作用力方向的因素有二:一是磁场方向,二是导体中的电流方向。若只改变磁场方向,磁场对通电导...
