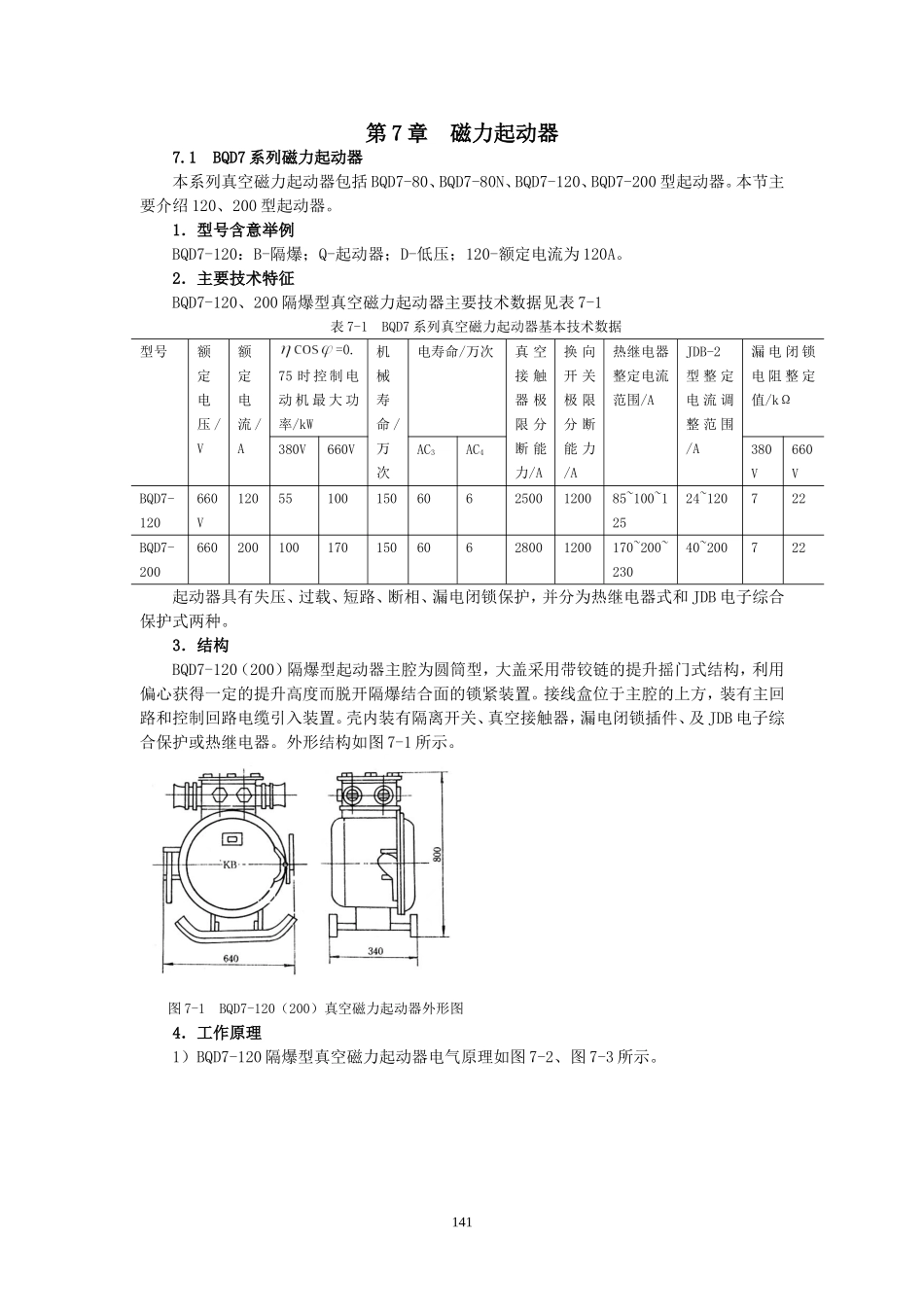

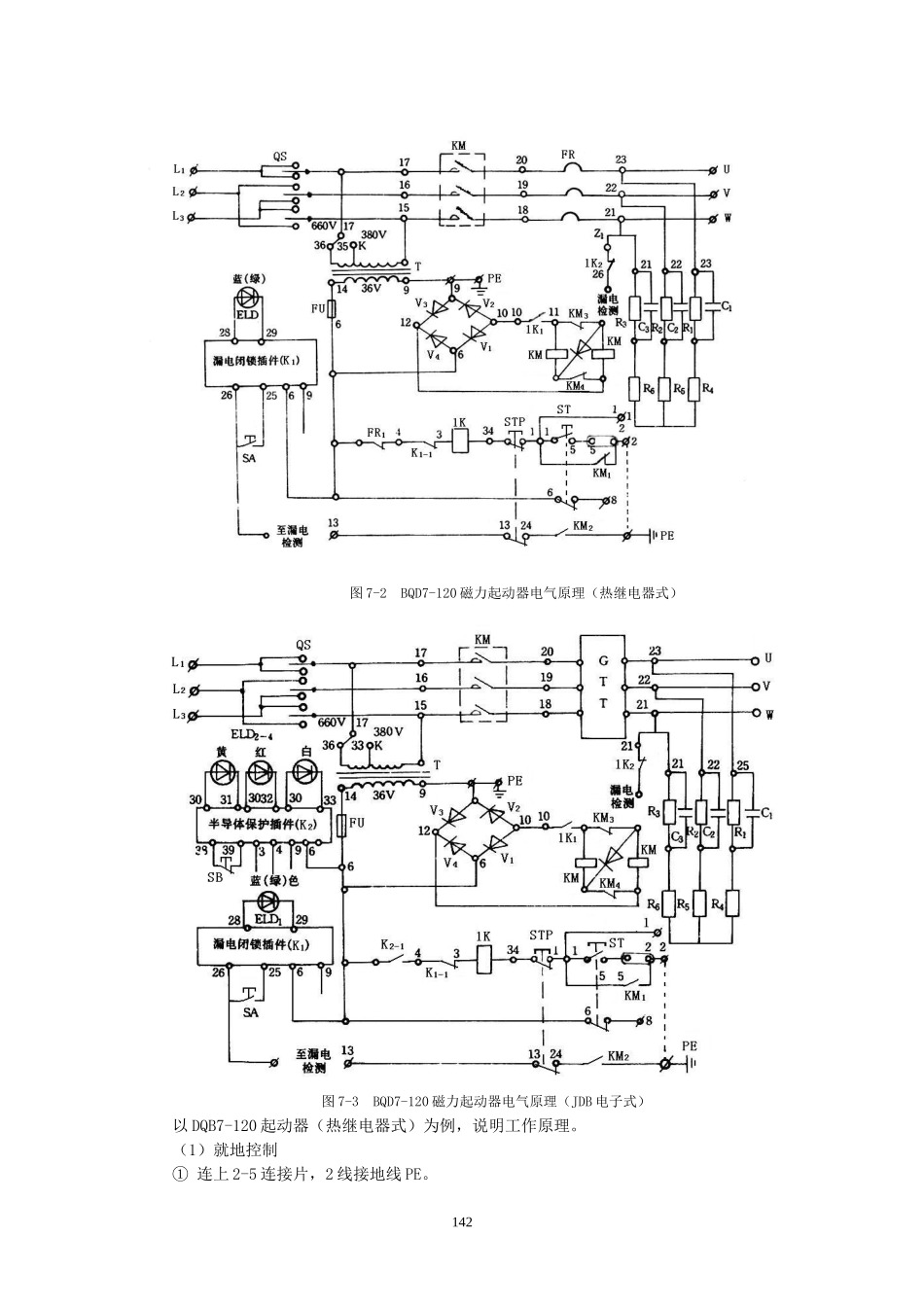

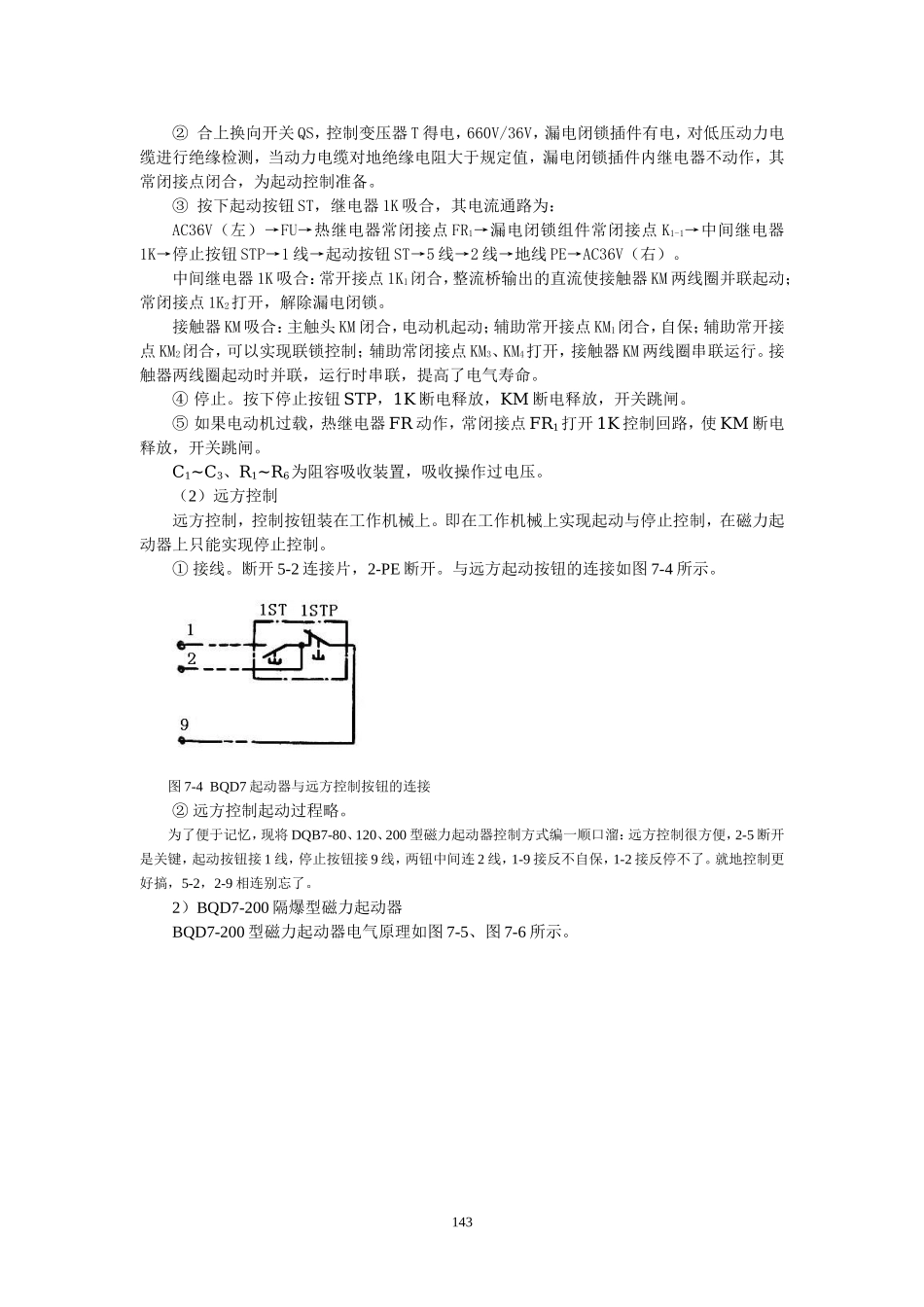

第7章磁力起动器7.1BQD7系列磁力起动器本系列真空磁力起动器包括BQD7-80、BQD7-80N、BQD7-120、BQD7-200型起动器。本节主要介绍120、200型起动器。1．型号含意举例BQD7-120：B-隔爆；Q-起动器；D-低压；120-额定电流为120A。2．主要技术特征BQD7-120、200隔爆型真空磁力起动器主要技术数据见表7-1表7-1BQD7系列真空磁力起动器基本技术数据型号额定电压/V额定电流/A=0.75时控制电动机最大功率/kW机械寿命/万次电寿命/万次真空接触器极限分断能力/A换向开关极限分断能力/A热继电器整定电流范围/AJDB-2型整定电流调整范围/A漏电闭锁电阻整定值/kΩ380V660VAC3AC4380V660VBQD7-120660V120551001506062500120085~100~12524~120722BQD7-20066020010017015060628001200170~200~23040~200722起动器具有失压、过载、短路、断相、漏电闭锁保护，并分为热继电器式和JDB电子综合保护式两种。3．结构BQD7-120（200）隔爆型起动器主腔为圆筒型，大盖采用带铰链的提升摇门式结构，利用偏心获得一定的提升高度而脱开隔爆结合面的锁紧装置。接线盒位于主腔的上方，装有主回路和控制回路电缆引入装置。壳内装有隔离开关、真空接触器，漏电闭锁插件、及JDB电子综合保护或热继电器。外形结构如图7-1所示。图7-1BQD7-120（200）真空磁力起动器外形图4．工作原理1）BQD7-120隔爆型真空磁力起动器电气原理如图7-2、图7-3所示。141图7-2BQD7-120磁力起动器电气原理（热继电器式）图7-3BQD7-120磁力起动器电气原理（JDB电子式）以DQB7-120起动器（热继电器式）为例，说明工作原理。（1）就地控制①连上2-5连接片，2线接地线PE。142②合上换向开关QS，控制变压器T得电，660V/36V，漏电闭锁插件有电，对低压动力电缆进行绝缘检测，当动力电缆对地绝缘电阻大于规定值，漏电闭锁插件内继电器不动作，其常闭接点闭合，为起动控制准备。③按下起动按钮ST，继电器1K吸合，其电流通路为：AC36V（左）→FU→热继电器常闭接点FR1→漏电闭锁组件常闭接点K1-1→中间继电器1K→停止按钮STP→1线→起动按钮ST→5线→2线→地线PE→AC36V（右）。中间继电器1K吸合：常开接点1K1闭合，整流桥输出的直流使接触器KM两线圈并联起动；常闭接点1K2打开，解除漏电闭锁。接触器KM吸合：主触头KM闭合，电动机起动；辅助常开接点KM1闭合，自保；辅助常开接点KM2闭合，可以实现联锁控制；辅助常闭接点KM3、KM4打开，接触器KM两线圈串联运行。接触器两线圈起动时并联，运行时串联，提高了电气寿命。④停止。按下停止按钮STP，1K断电释放，KM断电释放，开关跳闸。⑤如果电动机过载，热继电器FR动作，常闭接点FR1打开1K控制回路，使KM断电释放，开关跳闸。C1~C3、R1~R6为阻容吸收装置，吸收操作过电压。（2）远方控制远方控制，控制按钮装在工作机械上。即在工作机械上实现起动与停止控制，在磁力起动器上只能实现停止控制。①接线。断开5-2连接片，2-PE断开。与远方起动按钮的连接如图7-4所示。图7-4BQD7起动器与远方控制按钮的连接②远方控制起动过程略。为了便于记忆，现将DQB7-80、120、200型磁力起动器控制方式编一顺口溜：远方控制很方便，2-5断开是关键，起动按钮接1线，停止按钮接9线，两钮中间连2线，1-9接反不自保，1-2接反停不了。就地控制更好搞，5-2，2-9相连别忘了。2）BQD7-200隔爆型磁力起动器BQD7-200型磁力起动器电气原理如图7-5、图7-6所示。143图7-5BQD7-200隔爆型磁力起动器电气原理（热继电器式）图7-6BQD7-200隔爆型磁力起动器电气原理（电动机综合保护式）3）BQD7系列隔爆真空磁力起动器漏电闭锁组件工作原理BQD7系列隔爆真空磁力起动器漏电闭锁组件原理如图7-7所示。144图7-7BQD7系列隔爆真空磁力起动器漏电闭锁组件原理（1）直流检测电路。AC36V经V3整流，R12、C2滤波，经R10、V1、V2稳压，输出电压为Uf作为漏电组件的电源和绝缘电阻的检测电源。直流检测通路为：Uf(+)→R1→R2→R3→V5→26→中间继电器1K的常闭接点1K2→动力电缆→动力电缆对地绝缘电阻r→大地→地线PE→Uf（-）。（2）正常状态。磁力起动器在起动前，当动力回路对地绝缘电阻r＞22kΩ（660V）时，即绝缘电阻大于漏电闭锁值，运算放大器T2的U-＞U...
