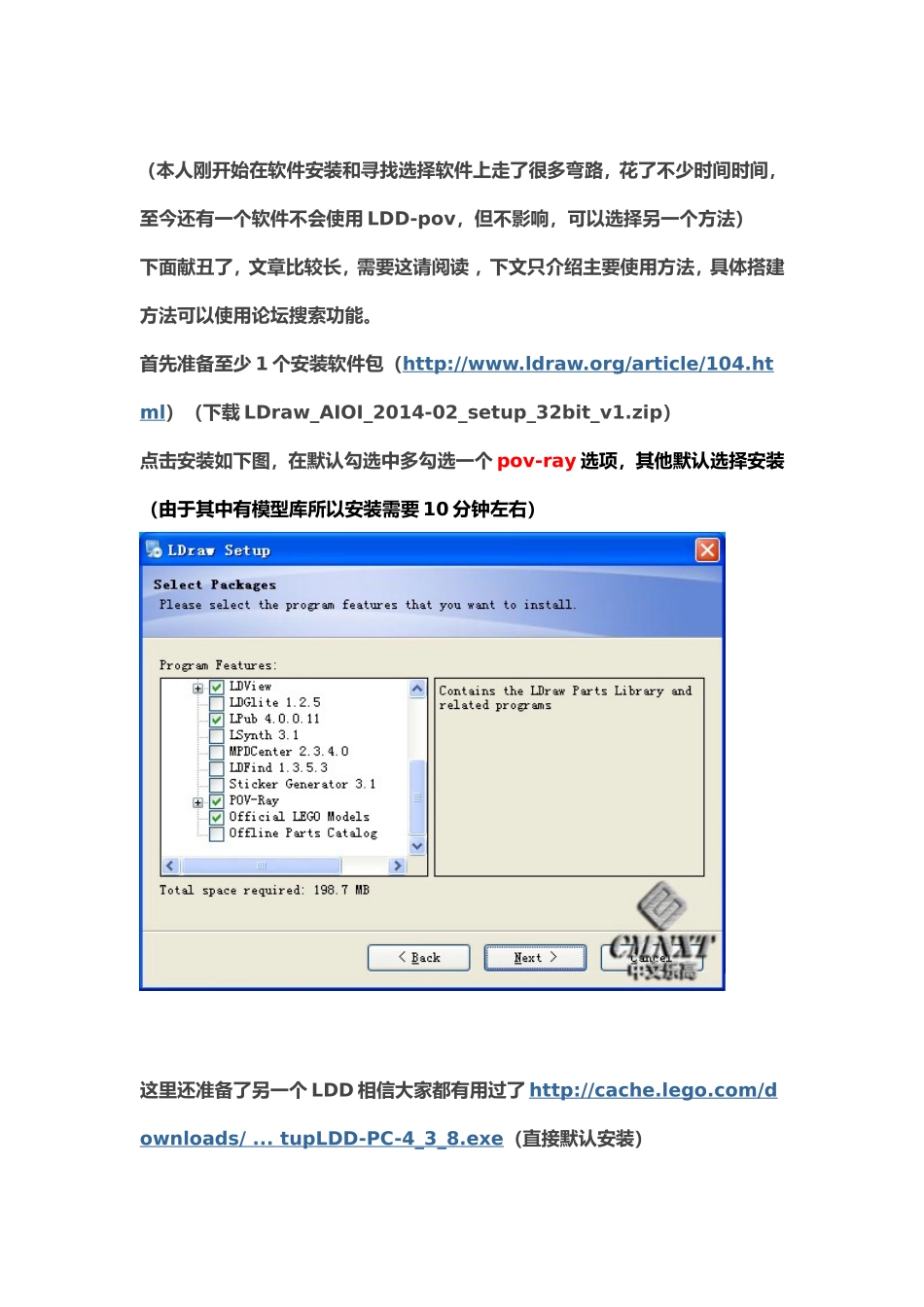

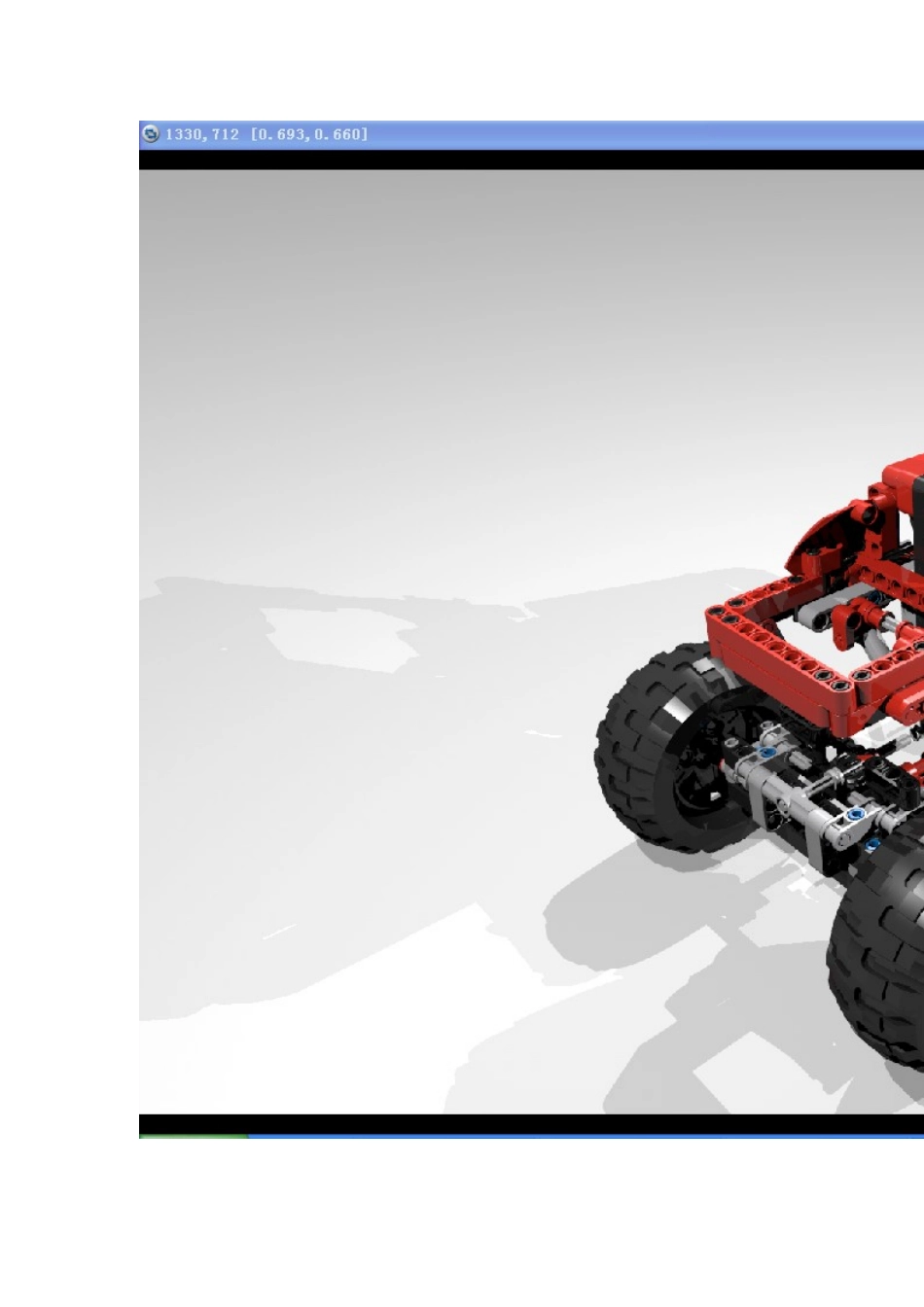

论坛首个模型渲染和PDF搭建图纸制作教学贴，完全免费，回帖有福利自我感觉懂得模型渲染的乐高爱好者只有少数，求学无果，小弟只得自学。终于学会了如何对乐高模型进行渲染和如何设计PDF搭建图纸，赶紧来与大家分享先看最终效果图（本人刚开始在软件安装和寻找选择软件上走了很多弯路，花了不少时间时间，至今还有一个软件不会使用LDD-pov，但不影响，可以选择另一个方法）下面献丑了，文章比较长，需要这请阅读，下文只介绍主要使用方法，具体搭建方法可以使用论坛搜索功能。首先准备至少1个安装软件包（http://www.ldraw.org/article/104.html）（下载LDraw_AIOI_2014-02_setup_32bit_v1.zip）点击安装如下图，在默认勾选中多勾选一个pov-ray选项，其他默认选择安装（由于其中有模型库所以安装需要10分钟左右）这里还准备了另一个LDD相信大家都有用过了http://cache.lego.com/downloads/...tupLDD-PC-4_3_8.exe（直接默认安装）下载MLcad汉化补丁MLCadLangCHS.rar(86.55KB,下载次数:0)将汉化补丁放在MLcad文件夹C:\ProgramFiles\LDraw\MLCad（可以看到各种语言文件）如下图准备工作完成桌面有这五个图标其中最后一个图标安装完看得到图标的名字为Pov-Ray有可能出现看不到图标（看不到图标的选择安装目录下C:\ProgramFiles\POV-Ray\v3.7\bin）文件名为pvengine创建桌面快捷方式。达到上图效果（5个图标都有）。下面是使用方法渲染模型和制作搭建图一起说明。1，首先使用LDD搭建这里选择用http://bbs.cmnxt.com/forum.php?mod=attachment&aid=MzMyMDJ8NmMxZTI5NmM0MmE2NDNlZTM3NWMxMzY5ZjgzNDdkMGF8MTQzNDg2MjkyNQ%3D%3D&request=yes&_f=.lxf进行演示，如图（外话，大家都知道LDD可以直接导出网页搭建图按F7，再ctrl+H选择搭建图的存放位置，存储完会自动网页打开搭建图如下图（这种搭建图是图片，可以使用word转换成PDF，这个默认的搭建方式比较无脑，谁用谁知道））下面介绍怎么使用其他软件转换2，打开LDD选择File-exportmodle选择保存类型.ldr（将lxf文件转换为ldr文件）关闭LDD3，只用MLcad打开上步骤生成的ldr文件如下图（可以看到物体的三视图和立体图,少数零件在步骤2会丢失就出现了下图，原因是LDD有这个零件MLCAD没有，可以选择补回）本人没补形成了下图。汉化步骤选择菜单中的settings-genera-lchange，蓝色选项卡选择中文如下图（重启软件汉化方可生效）4，接着步骤3选择MLcad菜单中的编辑-添加-自动分布（两种步骤图如下）分布方式决定最后生成的搭建步骤图（可以自由生成搭建图步骤，请参考糖老大MLCAD教学3）选择完一种方式按确定保存（如果想要只有零件散图和完整效果图可以忽略这一步，这里我选择第二种分布方式10个部件）最后保存退出。5，（如何生成PDF）用Lpub打开上面保存文件（可以看到有32个搭建步骤也就是有320左右个零件）点击菜单栏中打印PDF,file-printtofile生成PDF文件（附件）6，继续转换，直接双击导出的ldr和xlf文件（注意：使用LDView再打开ldr文件有可能会出现错误，所以直接双击文件更好）打开如下图选择LDView菜单中的file-export导成POV文件（将ldr转换成pov文件）7，打开桌面pov图标如下图接着open上步骤pov文件如下图最后按菜单中的run进行渲染（绿色小人图标）下图是使用高分辨率渲染图。会自动生成一张图(最上面)看得出来整个过程全程不用设什么参数，都使用默认设置转换，如果想得到不一样的效果就必须把没个软件的使用方法弄明白特别是POV-ray。设置背景，阴影，角度等。大功告成（帖子也不检查错误了有问题大家指出）总结一下使用软件顺序模型：LDD（搭建:可跳过）-MLCAD（搭建和分步）-LDView（转化）-pov-ray（渲染）pdf搭建图制作：LDD（搭建:可跳过）-MLCAD（搭建和分步）-LPub（生成pdf）还有一种方法可以从LDD直接转POV-RAY进行渲染（软件名叫LDD-POV）地址在这（http://tieba.baidu.com/p/3098672437）（本人没学成，望大神指点一二）福利当然不能少：凡是看完此贴，做出最终渲染图回复者，奖励5乐币最后附上整个搭建过程生成的文件本帖隐藏的内容链接:http://pan.baidu.com/s/1gd91rMV密码:kwv9有时间看帖，有时间回复的一定也有时间点赞，分享，评分，收藏什么的，花了3小时码贴挺不容易的，毕竟是首创还是免费的。（最后期待论坛大神们能多花些时间，分享自己的成果和经验，也许您的几句话能让许多乐高爱好者受益匪浅。）
