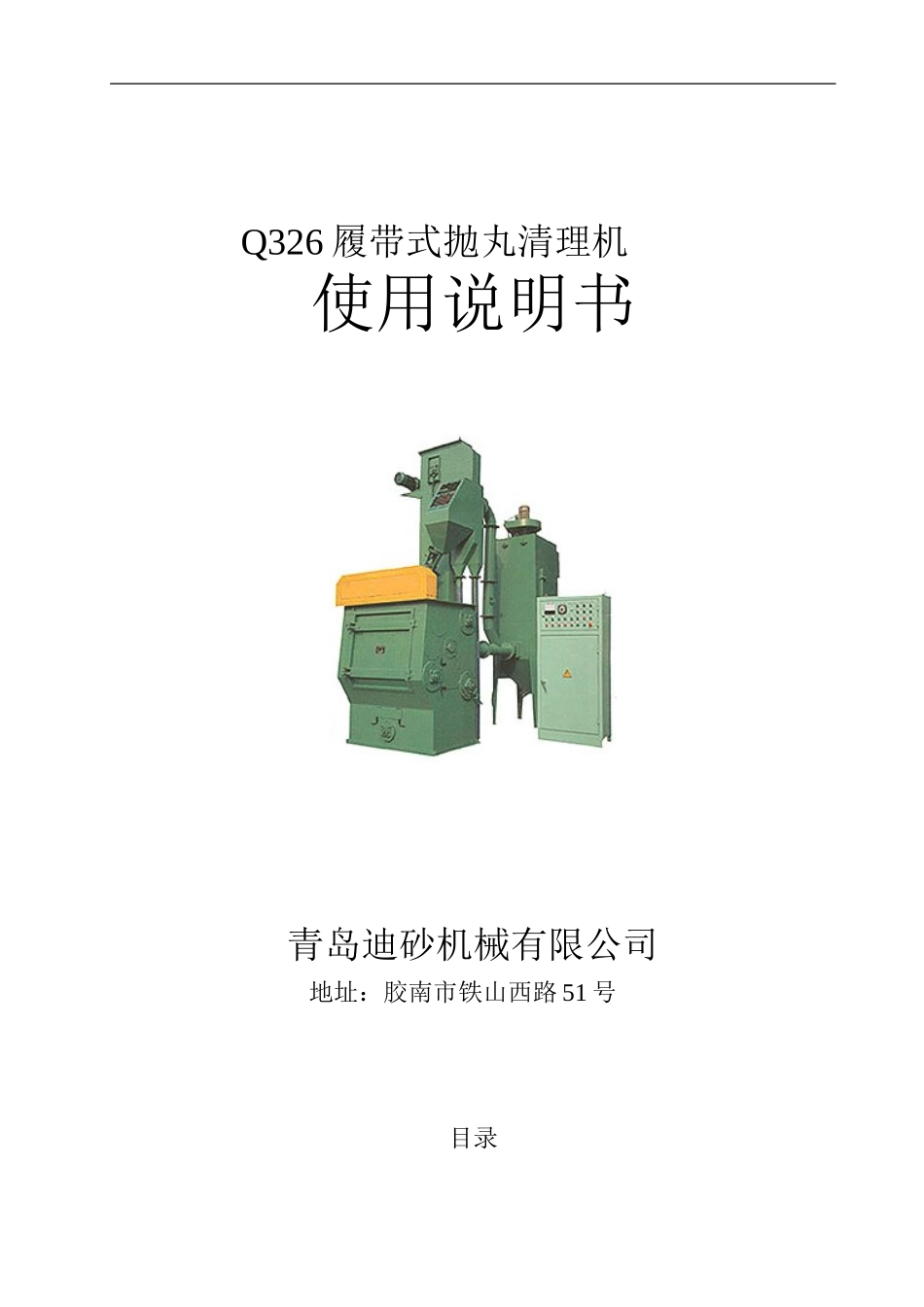

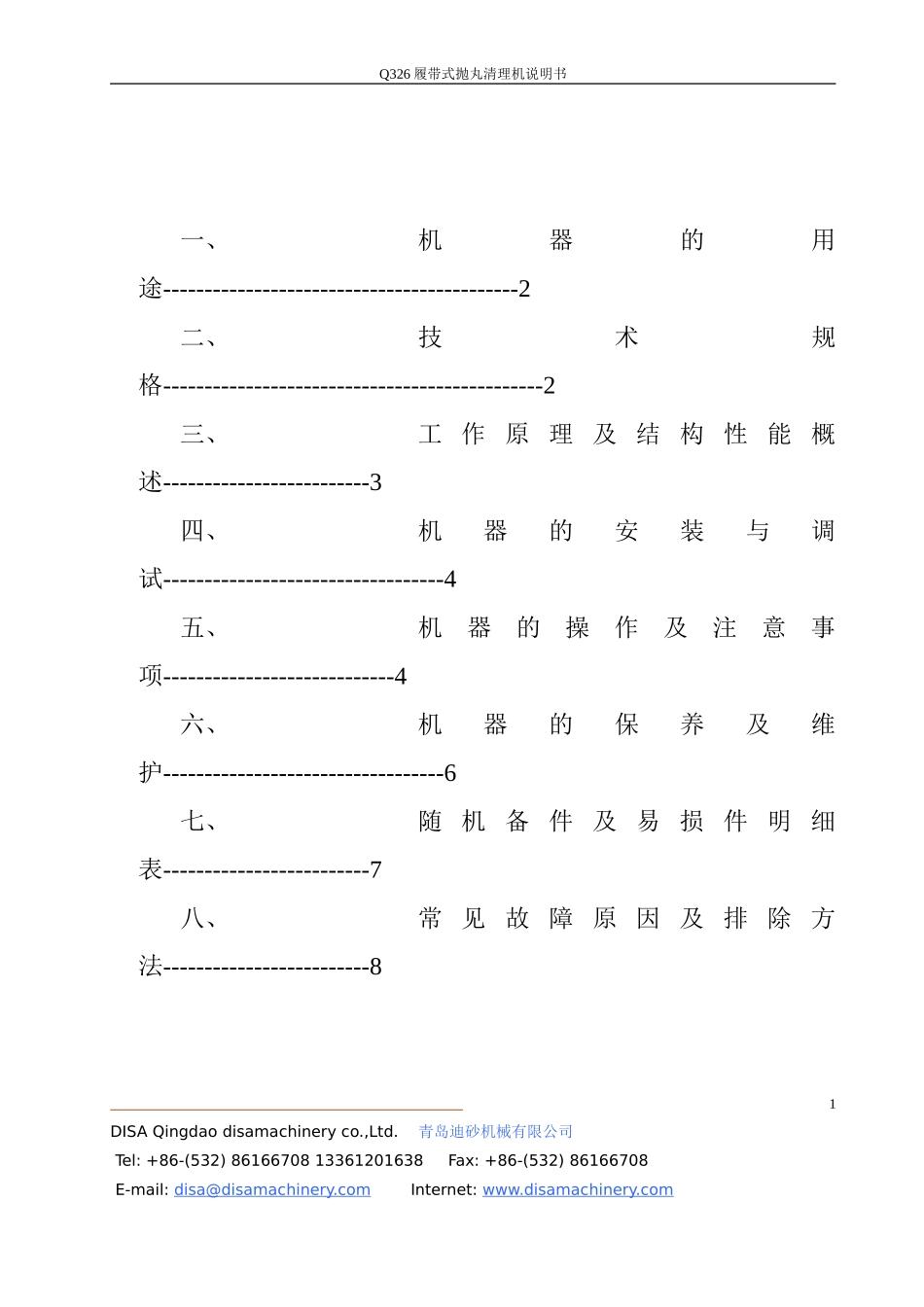

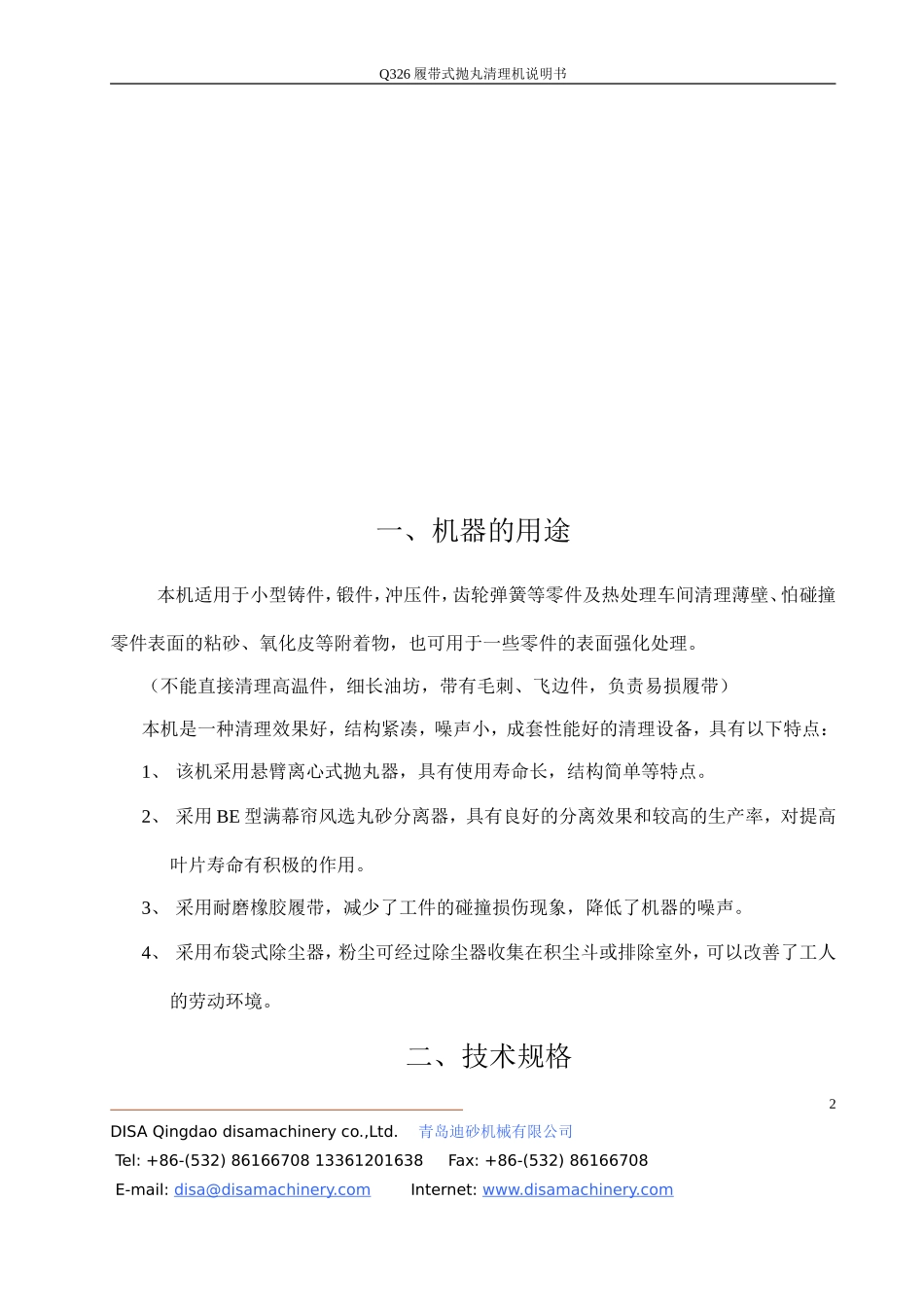

Q326履带式抛丸清理机使用说明书青岛迪砂机械有限公司地址：胶南市铁山西路51号目录Q326履带式抛丸清理机说明书一、机器的用途-------------------------------------------2二、技术规格----------------------------------------------2三、工作原理及结构性能概述-------------------------3四、机器的安装与调试----------------------------------4五、机器的操作及注意事项----------------------------4六、机器的保养及维护----------------------------------6七、随机备件及易损件明细表-------------------------7八、常见故障原因及排除方法-------------------------8DISAQingdaodisamachineryco.,Ltd.青岛迪砂机械有限公司Tel:+86-(532)8616670813361201638Fax:+86-(532)86166708E-mail:disa@disamachinery.comInternet:www.disamachinery.com1Q326履带式抛丸清理机说明书一、机器的用途本机适用于小型铸件，锻件，冲压件，齿轮弹簧等零件及热处理车间清理薄壁、怕碰撞零件表面的粘砂、氧化皮等附着物，也可用于一些零件的表面强化处理。（不能直接清理高温件，细长油坊，带有毛刺、飞边件，负责易损履带）本机是一种清理效果好，结构紧凑，噪声小，成套性能好的清理设备，具有以下特点：1、该机采用悬臂离心式抛丸器，具有使用寿命长，结构简单等特点。2、采用BE型满幕帘风选丸砂分离器，具有良好的分离效果和较高的生产率，对提高叶片寿命有积极的作用。3、采用耐磨橡胶履带，减少了工件的碰撞损伤现象，降低了机器的噪声。4、采用布袋式除尘器，粉尘可经过除尘器收集在积尘斗或排除室外，可以改善了工人的劳动环境。二、技术规格DISAQingdaodisamachineryco.,Ltd.青岛迪砂机械有限公司Tel:+86-(532)8616670813361201638Fax:+86-(532)86166708E-mail:disa@disamachinery.comInternet:www.disamachinery.com2Q326履带式抛丸清理机说明书1、履带端盘直径φ650mm2、履带端盘转速3.5rpm功率1.1kw3、清理工件单件最大重量10kg4、滚筒最大载重量200kg5、生产率600~1200kg/h6、抛丸器(1)、数量1(2)、叶轮直径φ380mm(3)、叶轮转速2900rpm(4)、抛丸量125kg/min(5)、抛丸器功率7.5kw7、除尘风量2800m3/h功率2.2kw8、提升分离螺旋2.2kw9、总装机容量13.07kw10、外形尺寸1700*1250*3538mm(注：其中生产力与工件形状有关，一般每分钟清理工件表面积≤0.5m2)三、工作原理及结构性能概述DISAQingdaodisamachineryco.,Ltd.青岛迪砂机械有限公司Tel:+86-(532)8616670813361201638Fax:+86-(532)86166708E-mail:disa@disamachinery.comInternet:www.disamachinery.com3Q326履带式抛丸清理机说明书本机主要有清理室、抛丸器、提升分离系统、除尘系统、电控系统等部分组成。（见图一）图一工作原理：设备的启动顺序为除尘器——分离器、提升机、螺旋——履带传动系统——抛丸器——电动供丸闸，设备开始工作，对工件进行全清理；设备完全停止后打开大门，启动履带反转按钮，使履带反转，可以将清理好的工件从设备中卸出。而关闭设备的顺序为电动供丸闸——抛丸器——履带传动系统——分离、提升、螺DISAQingdaodisamachineryco.,Ltd.青岛迪砂机械有限公司Tel:+86-(532)8616670813361201638Fax:+86-(532)86166708E-mail:disa@disamachinery.comInternet:www.disamachinery.com4Q326履带式抛丸清理机说明书旋——除尘器。结构性能概述：本机采用我公司生产的130-2.5RK型高效直线叶片抛丸器(DISA公司抛丸器技术),弹丸抛射量为16kg/min.kw。在国内，本抛丸机为我公司独有技术，并完全由我公司自行制造（见图二）。工作时，弹丸由进丸管流入抛丸器。跟叶片作同步旋转的分丸轮使弹丸得到初速度。弹丸经定向套的窗口飞出，抛到定向套外面的高速旋转的叶片上，被叶片进一步加速后抛射到被清理工件的表面上，工件在履带的带动下上下翻转，从而保证了工件的各个表DISAQingdaodisamachineryco.,Ltd.青岛迪砂机械有限公司Tel:+86-(532)8616670813361201638Fax:+86-(532)86166708E-mail:disa@disamachinery.comInternet:www.disamachinery.com5Q326履带式抛丸清理机说明书面动能被完全清理。因为分丸...
