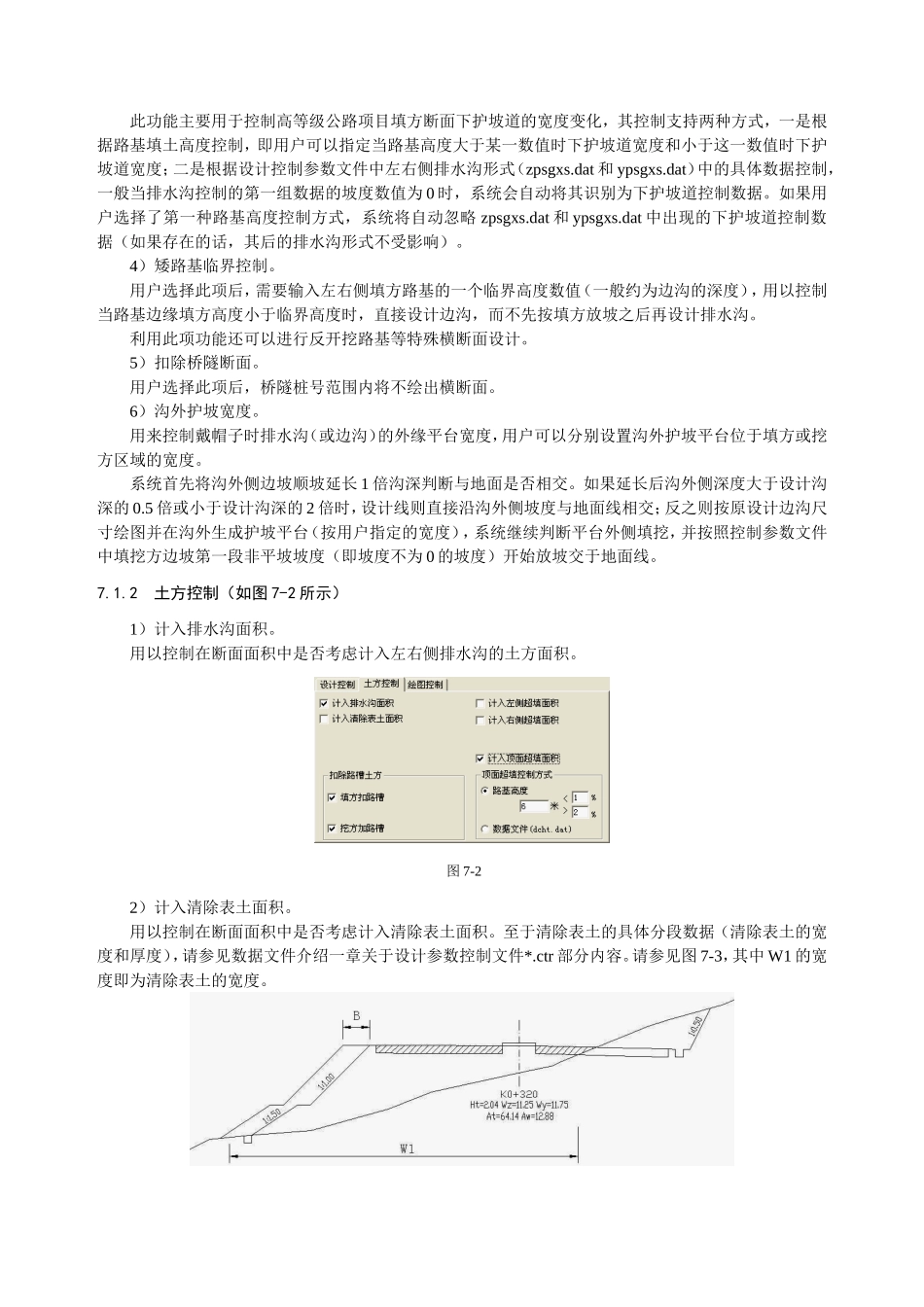

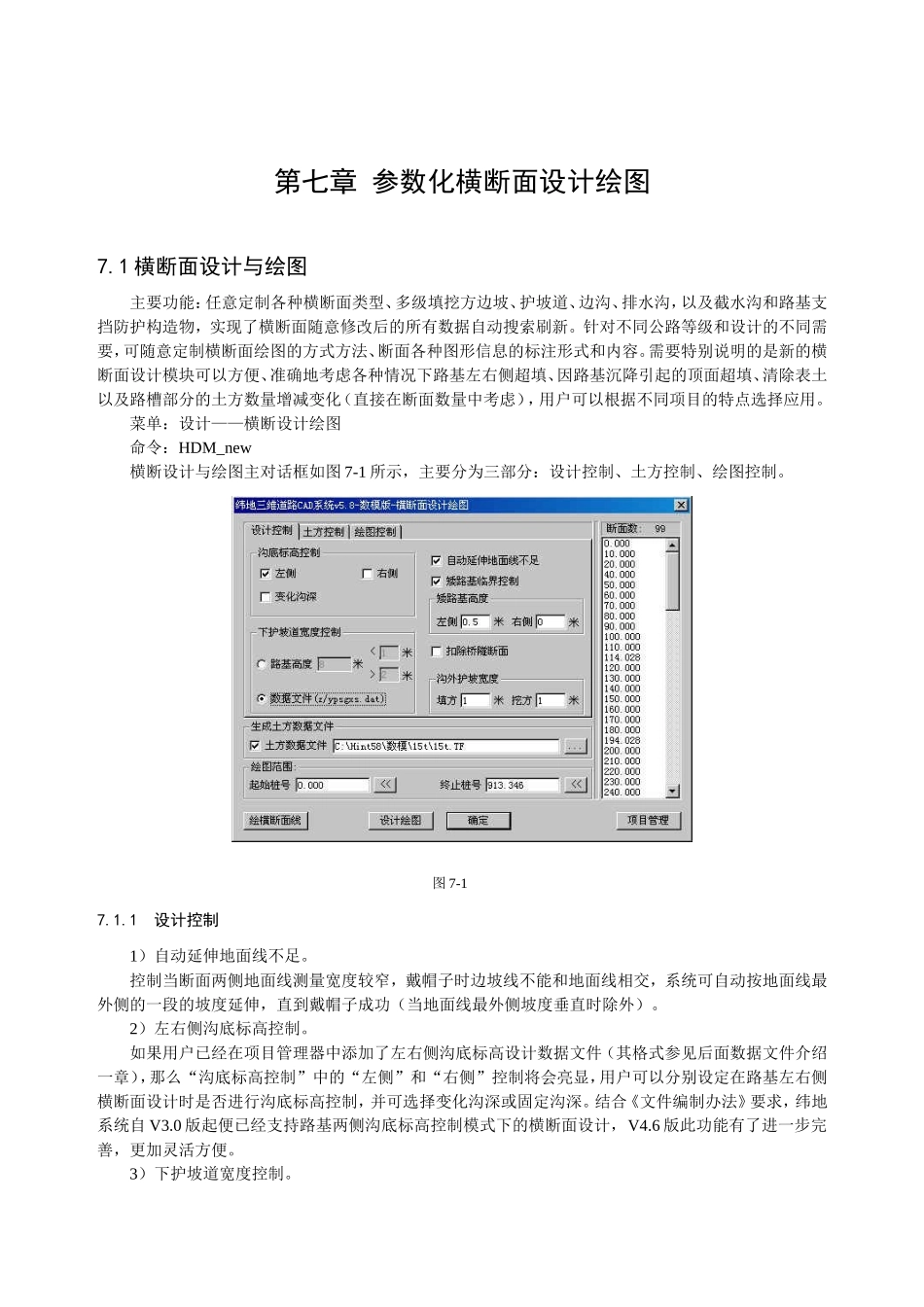

第七章参数化横断面设计绘图7.1横断面设计与绘图主要功能：任意定制各种横断面类型、多级填挖方边坡、护坡道、边沟、排水沟，以及截水沟和路基支挡防护构造物，实现了横断面随意修改后的所有数据自动搜索刷新。针对不同公路等级和设计的不同需要，可随意定制横断面绘图的方式方法、断面各种图形信息的标注形式和内容。需要特别说明的是新的横断面设计模块可以方便、准确地考虑各种情况下路基左右侧超填、因路基沉降引起的顶面超填、清除表土以及路槽部分的土方数量增减变化（直接在断面数量中考虑），用户可以根据不同项目的特点选择应用。菜单：设计——横断设计绘图命令：HDM_new横断设计与绘图主对话框如图7-1所示，主要分为三部分：设计控制、土方控制、绘图控制。图7-17.1.1设计控制1）自动延伸地面线不足。控制当断面两侧地面线测量宽度较窄，戴帽子时边坡线不能和地面线相交，系统可自动按地面线最外侧的一段的坡度延伸，直到戴帽子成功（当地面线最外侧坡度垂直时除外）。2）左右侧沟底标高控制。如果用户已经在项目管理器中添加了左右侧沟底标高设计数据文件（其格式参见后面数据文件介绍一章），那么“沟底标高控制”中的“左侧”和“右侧”控制将会亮显，用户可以分别设定在路基左右侧横断面设计时是否进行沟底标高控制，并可选择变化沟深或固定沟深。结合《文件编制办法》要求，纬地系统自V3.0版起便已经支持路基两侧沟底标高控制模式下的横断面设计，V4.6版此功能有了进一步完善，更加灵活方便。3）下护坡道宽度控制。此功能主要用于控制高等级公路项目填方断面下护坡道的宽度变化，其控制支持两种方式，一是根据路基填土高度控制，即用户可以指定当路基高度大于某一数值时下护坡道宽度和小于这一数值时下护坡道宽度；二是根据设计控制参数文件中左右侧排水沟形式（zpsgxs.dat和ypsgxs.dat）中的具体数据控制，一般当排水沟控制的第一组数据的坡度数值为0时，系统会自动将其识别为下护坡道控制数据。如果用户选择了第一种路基高度控制方式，系统将自动忽略zpsgxs.dat和ypsgxs.dat中出现的下护坡道控制数据（如果存在的话，其后的排水沟形式不受影响）。4）矮路基临界控制。用户选择此项后，需要输入左右侧填方路基的一个临界高度数值（一般约为边沟的深度），用以控制当路基边缘填方高度小于临界高度时，直接设计边沟，而不先按填方放坡之后再设计排水沟。利用此项功能还可以进行反开挖路基等特殊横断面设计。5）扣除桥隧断面。用户选择此项后，桥隧桩号范围内将不绘出横断面。6）沟外护坡宽度。用来控制戴帽子时排水沟（或边沟）的外缘平台宽度，用户可以分别设置沟外护坡平台位于填方或挖方区域的宽度。系统首先将沟外侧边坡顺坡延长1倍沟深判断与地面是否相交。如果延长后沟外侧深度大于设计沟深的0.5倍或小于设计沟深的2倍时，设计线则直接沿沟外侧坡度与地面线相交；反之则按原设计边沟尺寸绘图并在沟外生成护坡平台（按用户指定的宽度），系统继续判断平台外侧填挖，并按照控制参数文件中填挖方边坡第一段非平坡坡度（即坡度不为0的坡度）开始放坡交于地面线。7.1.2土方控制（如图7-2所示）1）计入排水沟面积。用以控制在断面面积中是否考虑计入左右侧排水沟的土方面积。图7-22）计入清除表土面积。用以控制在断面面积中是否考虑计入清除表土面积。至于清除表土的具体分段数据（清除表土的宽度和厚度），请参见数据文件介绍一章关于设计参数控制文件*.ctr部分内容。请参见图7-3，其中W1的宽度即为清除表土的宽度。图7-33）计入左右侧超填面积。用以控制在断面面积中是否考虑计入填方路基左右侧超宽填筑部分的土方面积。左右侧超填的具体分段数据（超宽填筑的宽度），请参见关于设计参数控制文件*.ctr部分内容。图7-3中左侧即为对路基超填部分土方面积的示意，B宽度为超填宽度。4）扣除路槽土方。用以控制在断面面积中考虑扣除路槽部分土方面积的情况，用户可以分别选择对于填方段落是否扣除路槽面积和挖方段落是否加上路槽面积。在新版纬地5.6中，系统支持在控制参数文件（*.ctr）中输入路基各部分（行车道、硬路肩、土路肩）路槽不同的深度，可选择在横断面图...
