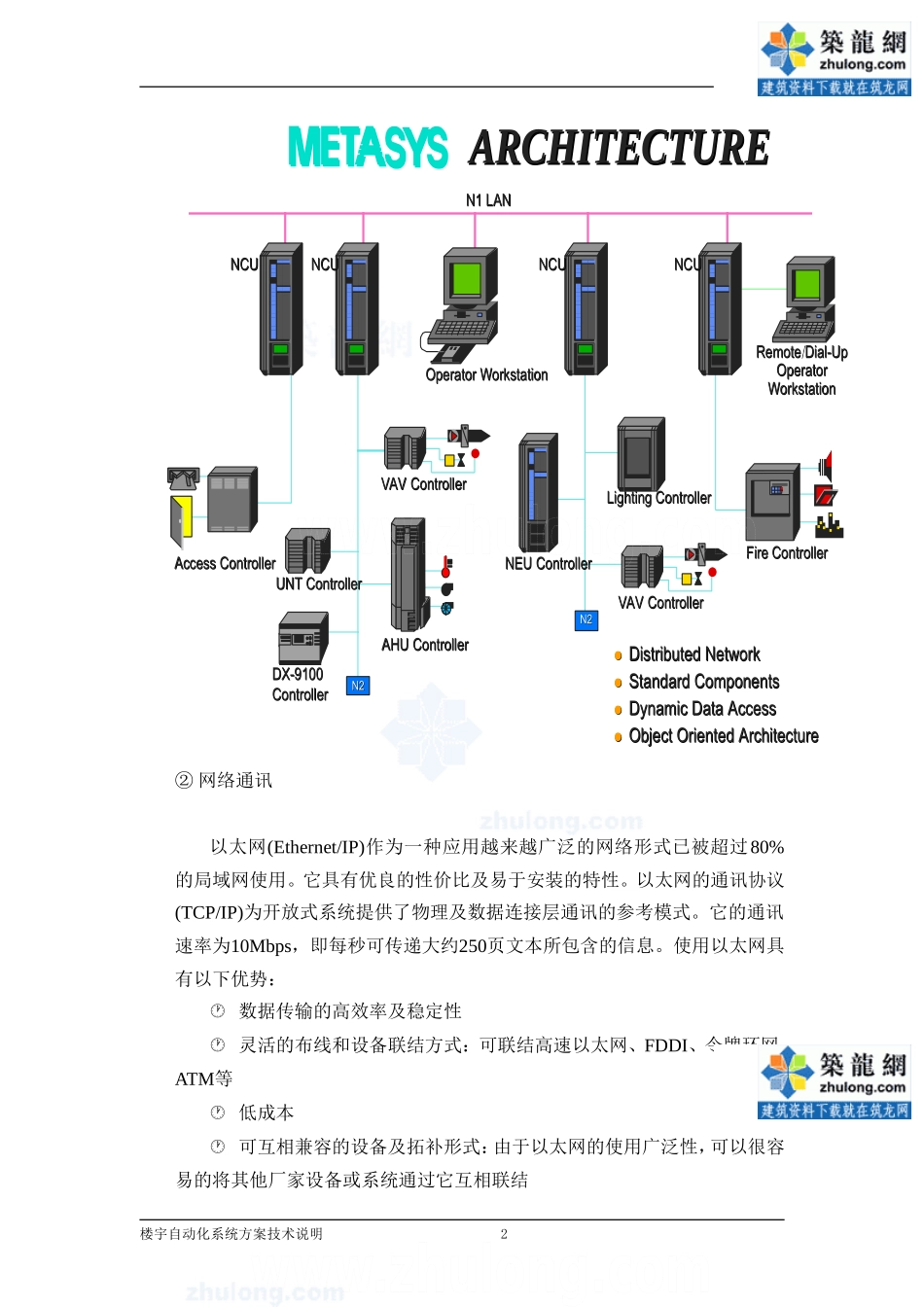

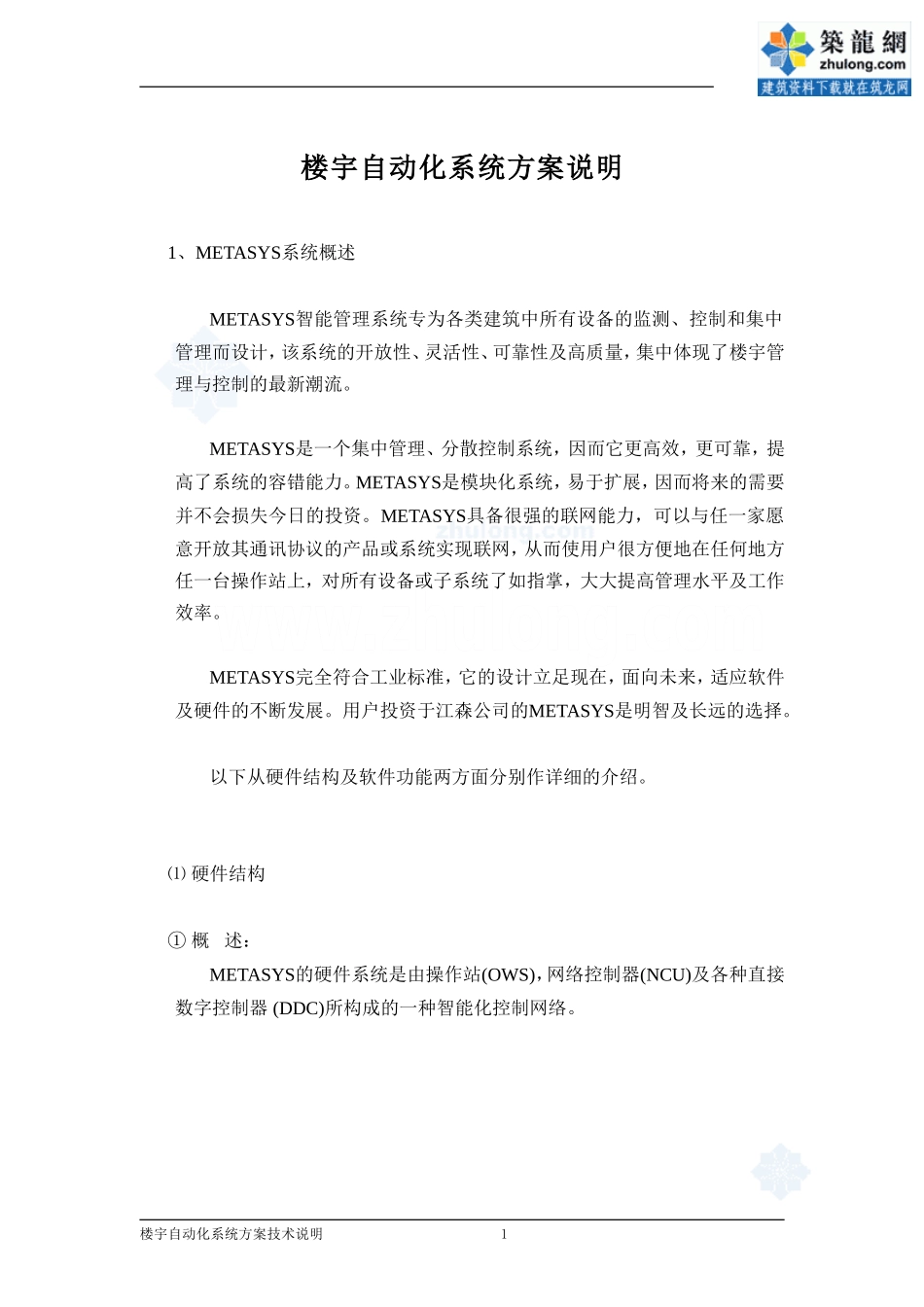

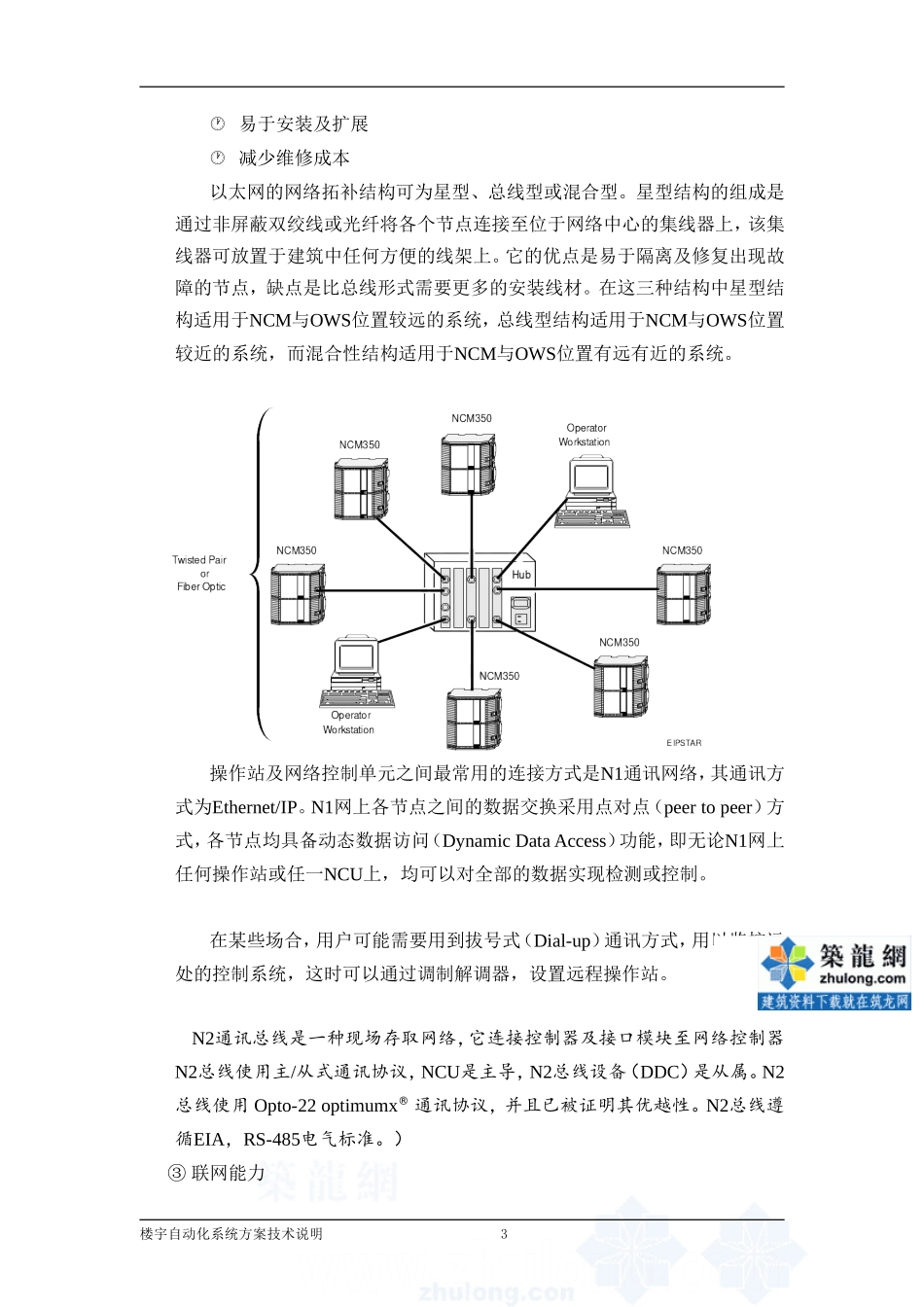

楼宇自动化系统方案说明1、METASYS系统概述METASYS智能管理系统专为各类建筑中所有设备的监测、控制和集中管理而设计，该系统的开放性、灵活性、可靠性及高质量，集中体现了楼宇管理与控制的最新潮流。METASYS是一个集中管理、分散控制系统，因而它更高效，更可靠，提高了系统的容错能力。METASYS是模块化系统，易于扩展，因而将来的需要并不会损失今日的投资。METASYS具备很强的联网能力，可以与任一家愿意开放其通讯协议的产品或系统实现联网，从而使用户很方便地在任何地方任一台操作站上，对所有设备或子系统了如指掌，大大提高管理水平及工作效率。METASYS完全符合工业标准，它的设计立足现在，面向未来，适应软件及硬件的不断发展。用户投资于江森公司的METASYS是明智及长远的选择。以下从硬件结构及软件功能两方面分别作详细的介绍。⑴硬件结构①概述：METASYS的硬件系统是由操作站(OWS)，网络控制器(NCU)及各种直接数字控制器(DDC)所构成的一种智能化控制网络。楼宇自动化系统方案技术说明1ARCHITECTUREARCHITECTUREDistributedDistributedNetworkNetworkStandardStandardComponentsComponentsDynamicDynamicDataDataAccessAccessObjectObjectOrientedOrientedArchitectureArchitectureN1LANN1LANN2N2N2N2NCUNCUNCUNCUNCUNCUNCUNCUOperatorWorkstationOperatorWorkstationRemoteRemote//Dial-UpDial-UpOperatorOperatorWorkstationWorkstationFireFireControllerControllerVAVVAVControllerControllerVAVVAVControllerControllerLightingControllerLightingControllerNEUNEUControllerControllerDX-9100DX-9100ControllerControllerUNTUNTControllerControllerAccessAccessControllerControllerAHUAHUControllerController②网络通讯以太网(Ethernet/IP)作为一种应用越来越广泛的网络形式已被超过80%的局域网使用。它具有优良的性价比及易于安装的特性。以太网的通讯协议(TCP/IP)为开放式系统提供了物理及数据连接层通讯的参考模式。它的通讯速率为10Mbps，即每秒可传递大约250页文本所包含的信息。使用以太网具有以下优势：数据传输的高效率及稳定性灵活的布线和设备联结方式：可联结高速以太网、FDDI、令牌环网ATM等低成本可互相兼容的设备及拓补形式：由于以太网的使用广泛性，可以很容易的将其他厂家设备或系统通过它互相联结楼宇自动化系统方案技术说明2易于安装及扩展减少维修成本以太网的网络拓补结构可为星型、总线型或混合型。星型结构的组成是通过非屏蔽双绞线或光纤将各个节点连接至位于网络中心的集线器上，该集线器可放置于建筑中任何方便的线架上。它的优点是易于隔离及修复出现故障的节点，缺点是比总线形式需要更多的安装线材。在这三种结构中星型结构适用于NCM与OWS位置较远的系统，总线型结构适用于NCM与OWS位置较近的系统，而混合性结构适用于NCM与OWS位置有远有近的系统。操作站及网络控制单元之间最常用的连接方式是N1通讯网络，其通讯方式为Ethernet/IP。N1网上各节点之间的数据交换采用点对点（peertopeer）方式，各节点均具备动态数据访问（DynamicDataAccess）功能，即无论N1网上任何操作站或任一NCU上，均可以对全部的数据实现检测或控制。在某些场合，用户可能需要用到拔号式（Dial-up）通讯方式，用以监控远处的控制系统，这时可以通过调制解调器，设置远程操作站。N2通讯总线是一种现场存取网络，它连接控制器及接口模块至网络控制器N2总线使用主/从式通讯协议，NCU是主导，N2总线设备（DDC）是从属。N2总线使用Opto-22optimumx®通讯协议，并且已被证明其优越性。N2总线遵循EIA，RS-485电气标准。）③联网能力楼宇自动化系统方案技术说明3对于楼宇系统的设计和管理者来说，真正的挑战是：怎样利用所有子系统的能力？怎样有效地管理它们，从而提供一个高质量的办公环境？METASYS系统使上述问题迎刃而解。各个不相联系，甚至是来自不同公司的系统，通过METASYS被恰当地联系在一起，变成一个系统的集成。各系统相对独立，自成体系，必要时相互配合，实现联锁控制，从任何地方，任一台操作站上，都可以收集到全部的...
