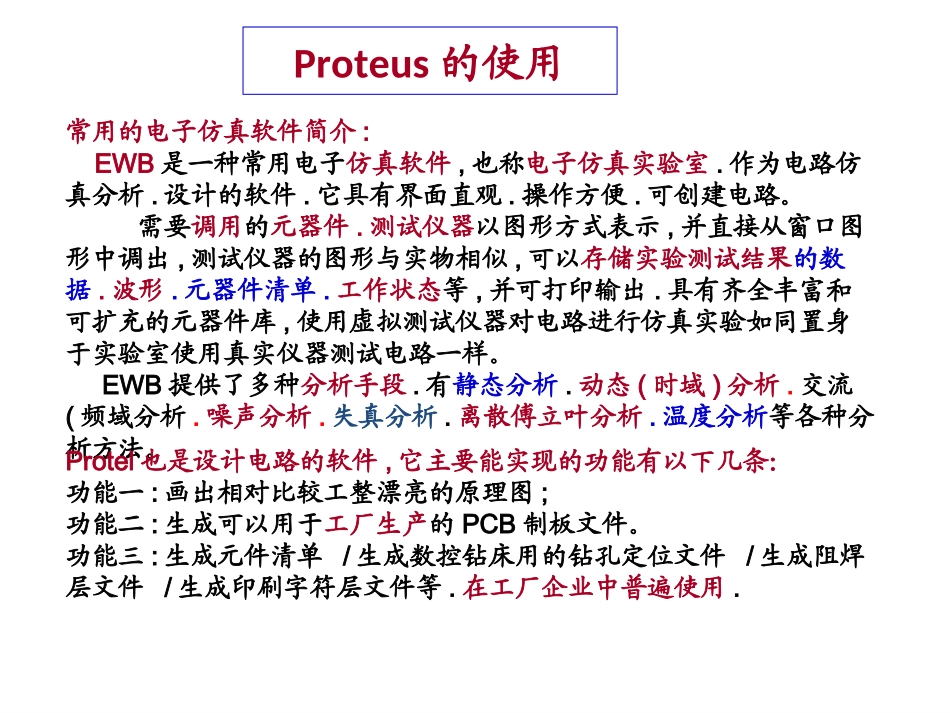

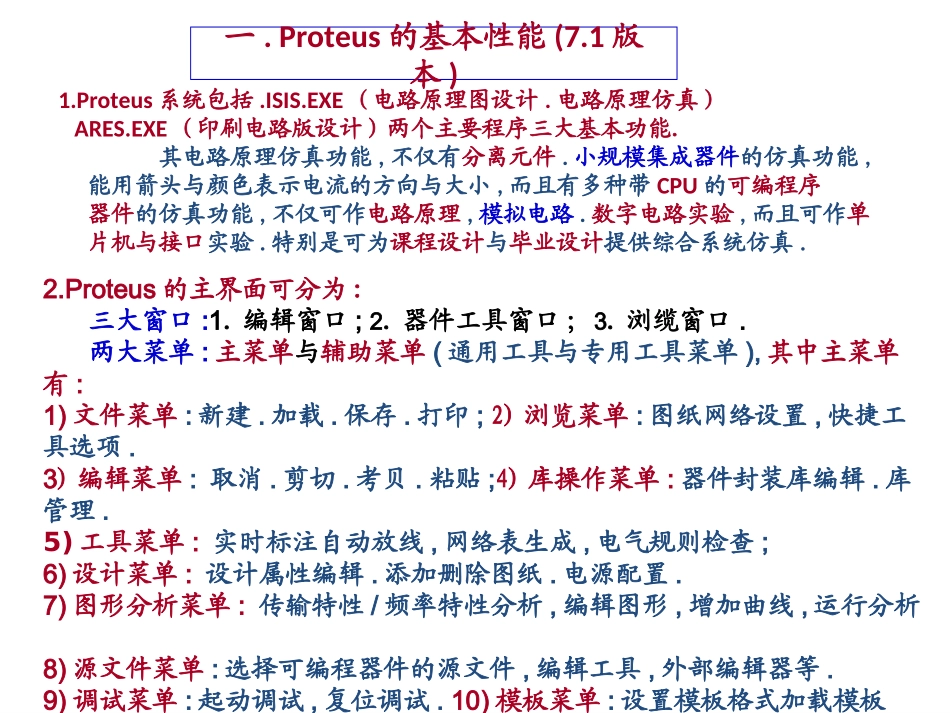

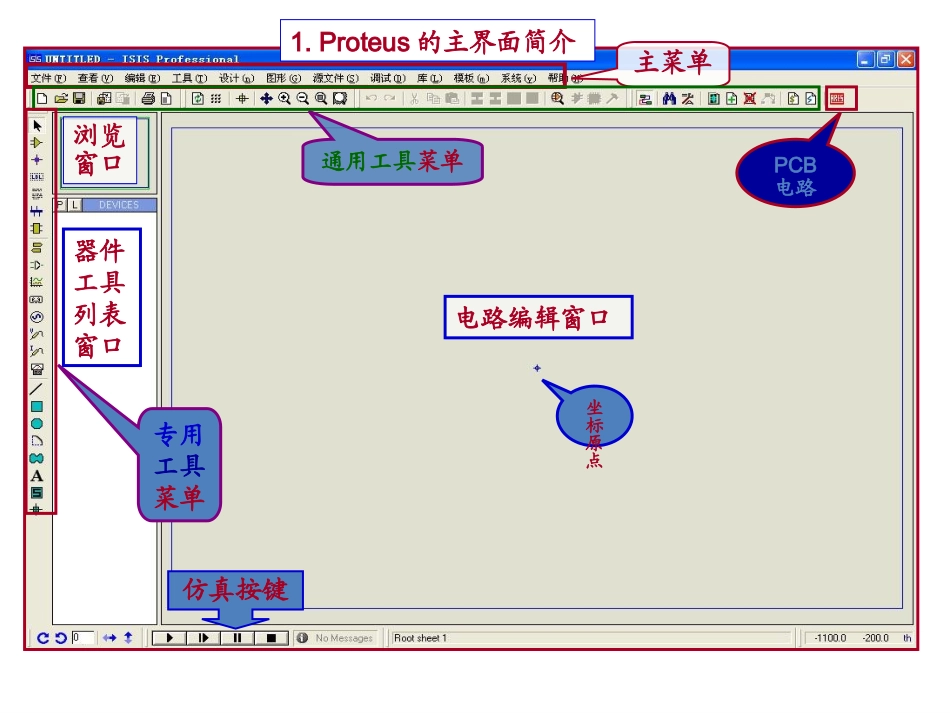

Proteus的使用常用的电子仿真软件简介:EWB是一种常用电子仿真软件,也称电子仿真实验室.作为电路仿真分析.设计的软件.它具有界面直观.操作方便.可创建电路。需要调用的元器件.测试仪器以图形方式表示,并直接从窗口图形中调出,测试仪器的图形与实物相似,可以存储实验测试结果的数据.波形.元器件清单.工作状态等,并可打印输出.具有齐全丰富和可扩充的元器件库,使用虚拟测试仪器对电路进行仿真实验如同置身于实验室使用真实仪器测试电路一样。EWB提供了多种分析手段.有静态分析.动态(时域)分析.交流(频域分析.噪声分析.失真分析.离散傅立叶分析.温度分析等各种分析方法。Protel也是设计电路的软件,它主要能实现的功能有以下几条：功能一:画出相对比较工整漂亮的原理图;功能二:生成可以用于工厂生产的PCB制板文件。功能三:生成元件清单/生成数控钻床用的钻孔定位文件/生成阻焊层文件/生成印刷字符层文件等.在工厂企业中普遍使用.一.Proteus的基本性能(7.1版本)1.Proteus系统包括.ISIS.EXE（电路原理图设计.电路原理仿真）ARES.EXE（印刷电路版设计）两个主要程序三大基本功能．其电路原理仿真功能,不仅有分离元件.小规模集成器件的仿真功能,能用箭头与颜色表示电流的方向与大小,而且有多种带CPU的可编程序器件的仿真功能,不仅可作电路原理,模拟电路.数字电路实验,而且可作单片机与接口实验.特别是可为课程设计与毕业设计提供综合系统仿真.2.Proteus的主界面可分为:三大窗口:1.编辑窗口;2.器件工具窗口;3.浏缆窗口.两大菜单:主菜单与辅助菜单(通用工具与专用工具菜单),其中主菜单有:1)文件菜单:新建.加载.保存.打印;2)浏览菜单:图纸网络设置,快捷工具选项.3)编辑菜单:取消.剪切.考贝.粘贴;4)库操作菜单:器件封装库编辑.库管理.5)工具菜单:实时标注自动放线,网络表生成,电气规则检查;6)设计菜单:设计属性编辑.添加删除图纸.电源配置.7)图形分析菜单:传输特性/频率特性分析,编辑图形,增加曲线,运行分析8)源文件菜单:选择可编程器件的源文件,编辑工具,外部编辑器等.9)调试菜单:起动调试,复位调试.10)模板菜单:设置模板格式加载模板11)系统菜单:设置运行环境.系统信息.文件路径.12)帮助菜单:帮助文件.设计实例.主菜单通用工具菜单1.Proteus的主界面简介专用工具菜单PCB电路电路编辑窗口坐标原点浏览窗口器件工具列表窗口仿真按键2.Proteus的主菜单简介点击主菜单主菜单编辑工具←点击鼠标:点击此键可取消左键的放置功能,但可编辑对象.←选择元器件:在元件表选中器件,在编辑窗中移动鼠标,点击左键放置器件.←标注联接点:当两条连线交叉时,放个接点表示连通.←标志网络线标号:电路联线可用网络标号代替,相同标号的线是相同的.←放置文本说明:是对电路的说明,与电路仿真无关!←放置总线:当多线并行简化联线,用总线标示.←放置子电路:可将部分电路以子电路形式画在另一图纸上.←放置器件引脚:有普通.反相.正时钟.反时钟.短引脚.总线←放置图纸内部终端:有普通.输入.输出.双向.电源.接地.总线.调试工具←放置分析图:有模拟.数字.混合.频率特性.传输特性.噪声分析等.←放置录音机:可录/放声音文件.←放置电源.信号源:有直流电源,正弦信号源,脉冲信号源等.←放置电压探针:显示网络线上的电压.←放置电流探针:串联在指定的网络线上,显示电流值.←放置虚拟仪器:有示波器.计数器.RS232终端.SPI调试器.I2C调试器.信号发生器.图形发生器.直流电压表.直流电流表,交流电压表.交流电流表.图形工具←放置各种线:有器件.引脚.端口.图形线.总线等←放置矩形框:移动鼠标到框的一角,按下左键拖动,释放后完成.←放置圆形框:移动鼠标到圆心,按下左键拖动,释放后完成.←放置圆弧线:鼠标移到起点,按下左键拖动,释放后调整弧长,点击鼠标完成.←画闭合多边形:鼠标移到起点,点击产生折点,闭合后完成.←放置文字标签:在编辑框放置说明文本标签.←放置特殊图形:可在库中选择各种图形←放置特殊节点:可有原点.节点.标签引脚名.引脚号.3.Proteus选择图标简介4.Proteus元件库简介搜索关键词元件分类子分类厂商连接器.插头插座库→数据转换ADC.DAC→调试工具库→可编程逻辑器件→电阻→简单模拟器件→扬声器.音响器件→555←模...
