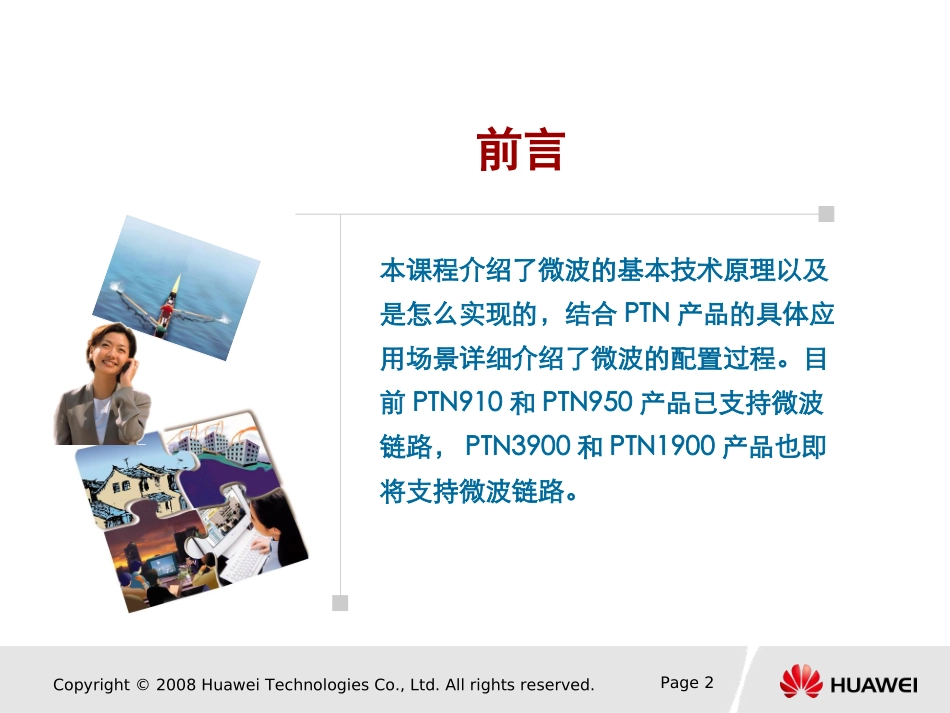

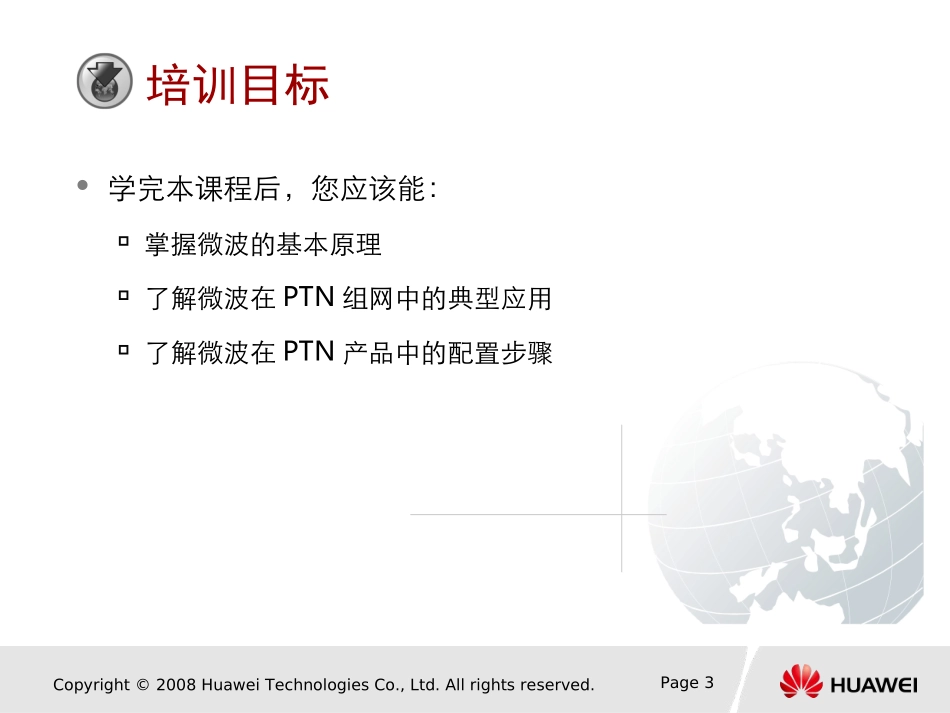

www.huawei.comCopyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.PTN微波特性介绍Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page2前言本课程介绍了微波的基本技术原理以及是怎么实现的,结合PTN产品的具体应用场景详细介绍了微波的配置过程。目前PTN910和PTN950产品已支持微波链路,PTN3900和PTN1900产品也即将支持微波链路。Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page3培训目标学完本课程后,您应该能:掌握微波的基本原理了解微波在PTN组网中的典型应用了解微波在PTN产品中的配置步骤Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page4目录1.PTN微波基本原理2.PTN微波应用场景3.PTN910&950过微波支持的主要特性4.PTN910&950业务配置举例Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page5IP时代的到来2G->3G->3G+->LTE,移动基站回传业务从TDM发展到IP。微波传送网络从传统TDM微波向分组微波演进。BSCRNCeNodeBeNodeBeNodeBaGWX2X2NodeBNodeBNodeBBTSBTSBTSMobileBackhaulTDM/ATMTDM/ATM/Eth.ALLIP20001XDL:153.6kUL:153.6kEV-DO(R0)DL:2.4MUL:153.6kEV-DO(RA)DL:3.1MUL:1.8MEV-DO(RB)DL:6.2-73.5MUL:3.6-27MLTEDL:100MUL:50M2GR99/R4DL:384kUL:384kHSDPA(R5)DL:14.4MUL:384kHSUPA(R6)DL:14.4MUL:5.76MHSPA+(R7)DL:43MUL:11.5MLTE(R8)DL:100MUL:50MMobileEvolutionCDMA2000WCDMACopyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page6PacketinairIDUReal-timeReal-timeReal-timeReal-timeReal-timeTDMbasedTDMIDUPacketbasedTDMETHTDMinairTDM微波:接入采用PDH微波,汇聚采用SDH微波以太网业务使用EOS技术在空间传播QPSK~128QAM,固定调制方式,低容量用于2G和3G早期阶段。Hybrid微波:NativeTDM+NativeEthernetQPSK~256QAM,AM,大带宽用于TDM&IP共存的场景,主要是2G向3G过渡的初期。移动业务仍然是语音为主数据为辅,为了保护原有设备的投资和既有语音业务的传送,在原有TDM微波设备上增加分组交换能力无疑是移动传送网络演进过渡期首选的解决方案。PacketRadio:纯分组QPSK~256QAM,AM,大带宽用于3GALLIP阶段。运营商自建一张新的移动IP传送网,最佳选择就是纯分组微波。微波的三种形态HybridinairETHIDUReal-timeReal-timeTDMTDMPacketCopyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page7微波概述利用微波作为载体的通信称为微波通信基带传输信号为数字信号的微波通信是数字微波通信微波通信的理论基础是电磁场理论视距传播:微波波段频率很高,电波沿地面传播时衰减很大,遇到障碍时绕射能力很弱,照射到高空电离层时不能反射,所以,在这一波段只能使用视线距离内直接到达接收点的空间波来达到通信的目的。因为是视距,长距离的通信就需要中继站转接。这样的通信系统称为微波中继通信系统。在微波传送网络不可避免地向分组传送演进的趋势下,由TDM微波演进到Hybrid微波,最后再演进到纯分组微波的解决方案,结合了保护现有网络投资,灵活升级,兼容并收等优势,成为当前运营商可选择的最具性价比的微波传送解决方案。Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page8微波频率划分数字微波传输常用频段包括:4/5/6/7/8/11/13/15/18/23/26/32/38GHz(ITU-R建议规定)微波:频率为300MHz~300GHz范围内的电磁波30KHz3003MHz303003GHz303003THz10Km1100m101100mm101100mVLF特长波LF长波UHF特高频VHF甚高频MF中波HF短波SHF超高频EHF毫米波光波频率波长名称主要用途航行无线航行广播广播FM广播TVTVTV卫星通信微波中继Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page9微波原理框图放大下变频中频滤波解调接收天线调制中放上变频功放滤波调制中频上变频功放滤波发送天线基带基带Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page10分组微波——满足IP化移动Backhaul需求业务处理&复接处理E1EthMODEME1E1CESPacketRadioHybridRadio新一代分组微波更大的容量,...
