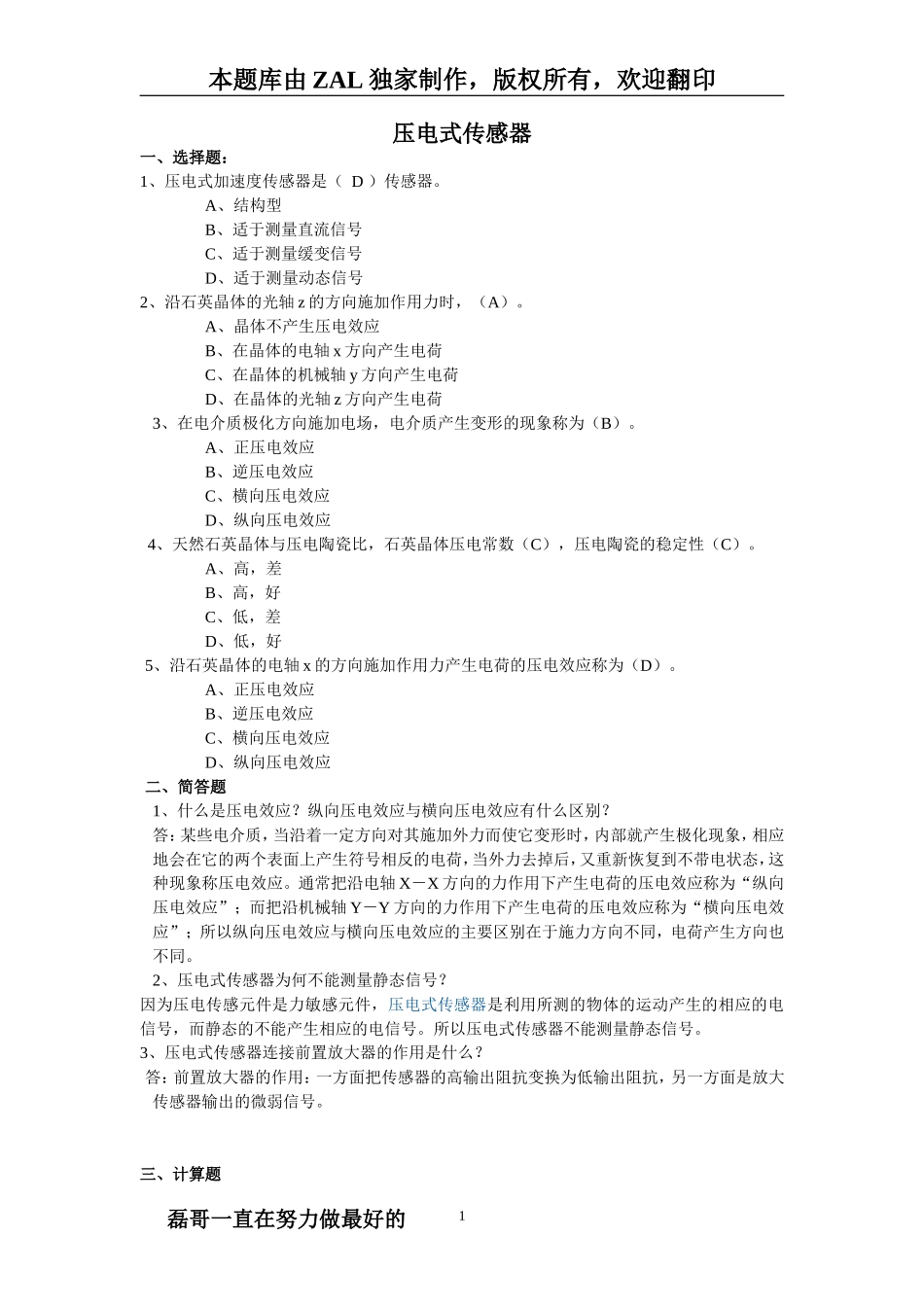

本题库由ZAL独家制作，版权所有，欢迎翻印压电式传感器一、选择题：1、压电式加速度传感器是（D）传感器。A、结构型B、适于测量直流信号C、适于测量缓变信号D、适于测量动态信号2、沿石英晶体的光轴z的方向施加作用力时，（A）。A、晶体不产生压电效应B、在晶体的电轴x方向产生电荷C、在晶体的机械轴y方向产生电荷D、在晶体的光轴z方向产生电荷3、在电介质极化方向施加电场，电介质产生变形的现象称为（B）。A、正压电效应B、逆压电效应C、横向压电效应D、纵向压电效应4、天然石英晶体与压电陶瓷比，石英晶体压电常数（C），压电陶瓷的稳定性（C）。A、高，差B、高，好C、低，差D、低，好5、沿石英晶体的电轴x的方向施加作用力产生电荷的压电效应称为（D）。A、正压电效应B、逆压电效应C、横向压电效应D、纵向压电效应二、简答题1、什么是压电效应？纵向压电效应与横向压电效应有什么区别？答：某些电介质，当沿着一定方向对其施加外力而使它变形时，内部就产生极化现象，相应地会在它的两个表面上产生符号相反的电荷，当外力去掉后，又重新恢复到不带电状态，这种现象称压电效应。通常把沿电轴X－X方向的力作用下产生电荷的压电效应称为“纵向压电效应”；而把沿机械轴Y－Y方向的力作用下产生电荷的压电效应称为“横向压电效应”；所以纵向压电效应与横向压电效应的主要区别在于施力方向不同，电荷产生方向也不同。2、压电式传感器为何不能测量静态信号？因为压电传感元件是力敏感元件，压电式传感器是利用所测的物体的运动产生的相应的电信号，而静态的不能产生相应的电信号。所以压电式传感器不能测量静态信号。3、压电式传感器连接前置放大器的作用是什么？答：前置放大器的作用：一方面把传感器的高输出阻抗变换为低输出阻抗，另一方面是放大传感器输出的微弱信号。三、计算题磊哥一直在努力做最好的1本题库由ZAL独家制作，版权所有，欢迎翻印1、某石英压电元件x轴向切片d11=2.31×10-12C/N，相对介电常数εr=4.5，截面积S=8cm2，厚度h=0.6cm，受到纵向压力Fx=10N。试求两极片间输出电压。解：q=d11Fx=2.31×10-12C/N×10N=2.31×10-11C,Ca==(8.85×10-12×4.5×8×10-4)/(0.6×10-2)=531×10-14FUa=q/Ca=2.31×10-11/(531×10-14)=4.35v电容式传感器一、填空题1、变极距型电容传感器的灵敏度K=1/d0。2、电容式传感器采用电容器作为传感元件，将不同的被测物理量的变化转换为电容量的变化。3、根据工作原理的不同，电容式传感器可分为面积变化型电容传感器、极距变化型电容传感器和介质变化型电容传感器。4、电容式传感器常用的转换电路有：二极管双T型交流电桥、差动脉冲调制电路、运算放大电路、调频电路和电调电路等。二、选择题1、电容式传感器测量固体或液体物位时，应该选用（B）。A、变极距式B、变介电常数式C、变面积式D、空气介质变极距式2、电容式传感器采用差动连接的目的是（D）。A、改善回程误差B、提高固有频率C、提高精度D、提高灵敏度3、如将变面积型电容式传感器接成差动形式，其灵敏度将（B）。A、保持不变B、增大一倍C、减小一倍D、增大两倍4、当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（B）。A、灵敏度增加B、灵敏度减小C、非线性误差增加D、非线性误差不变三、简答题1、为什么变面积式电容传感器的测位移范围较大?答：面积变化型电容传感器的优点是输出与输入成线性关系，但与极板变化型电容式传感器相比，灵敏度较低，适用于较大量程范围的角位移和直线位移的测量。2变极距型电容传感器的特性是非线性的，采用什么措施可改善其非线性特征？答：将变极距型电容传感器与运算放大器并接可以改善其非线性特征四、计算题1、有一台变间隙非接触式电容测微仪，其传感器的极板半径r=4mm，假设与被测工件的初始间隙为d0=0.3mm，极板间介质为空气。试求：如果传感器与工件的间隙减少Δd=10μm，电容的变化量。解：C0≈=（8.85×10-12×3.14×16×10-6）/(0.3×10-3)=1482.08×10-15F磊哥一直在努力做最好的2本题库由ZAL独家制作，版权所有，欢迎翻印≈,则ΔC==(1482.08×10-15×10×10-6)/(0.3×10-3)=4940×10-17F=0.0494pF2、一个以空气...
