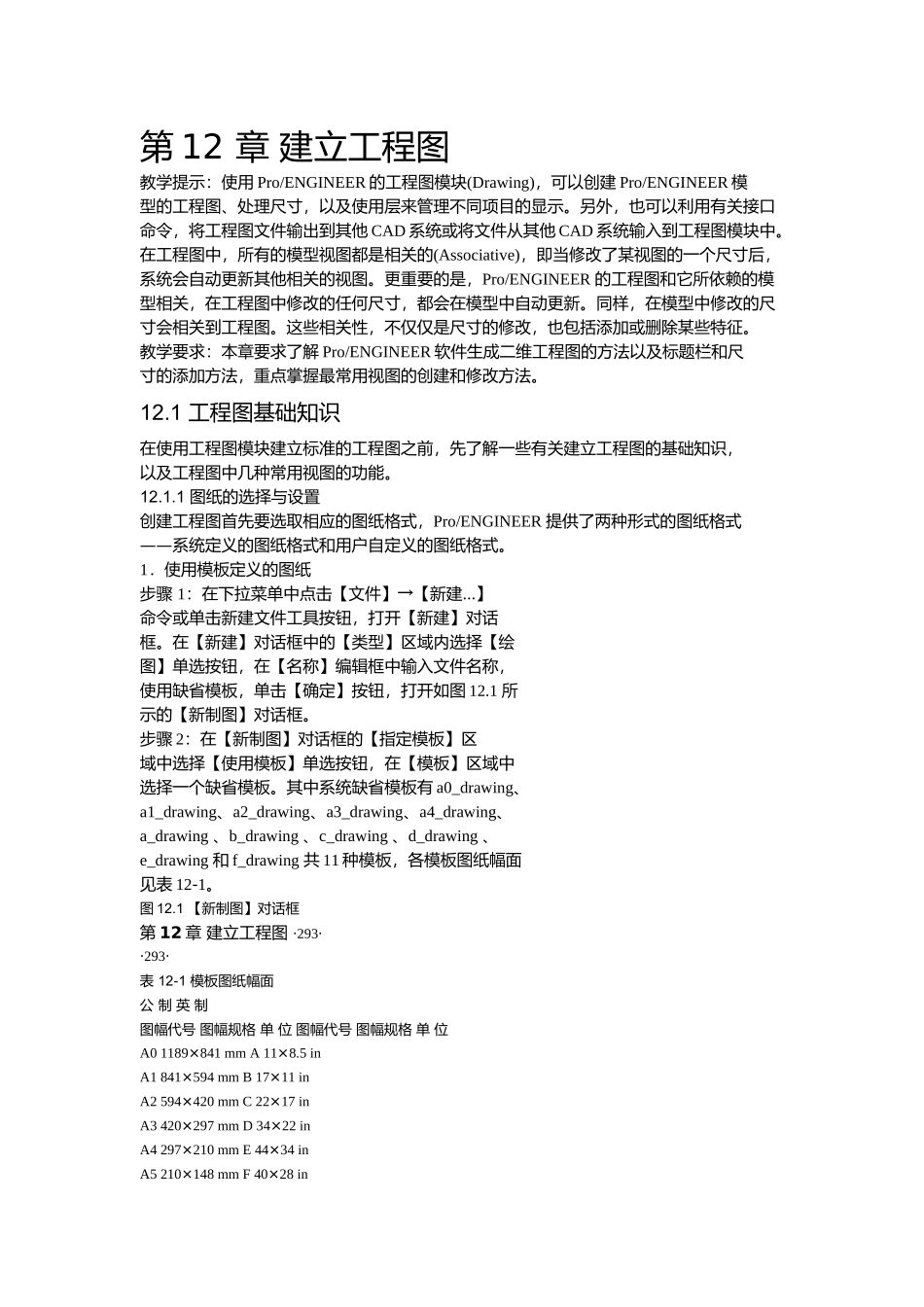

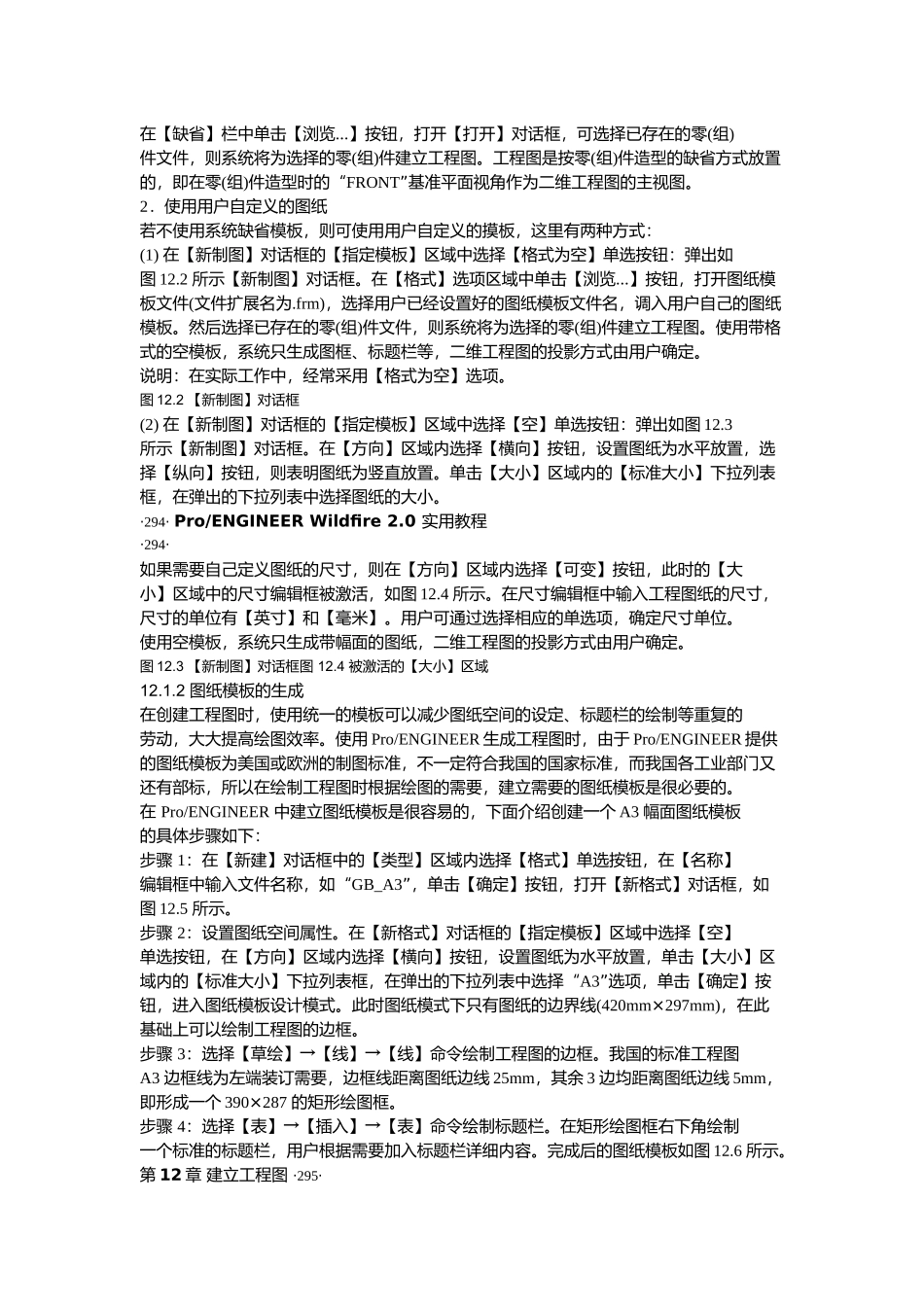

第12章建立工程图教学提示：使用Pro/ENGINEER的工程图模块(Drawing)，可以创建Pro/ENGINEER模型的工程图、处理尺寸，以及使用层来管理不同项目的显示。另外，也可以利用有关接口命令，将工程图文件输出到其他CAD系统或将文件从其他CAD系统输入到工程图模块中。在工程图中，所有的模型视图都是相关的(Associative)，即当修改了某视图的一个尺寸后，系统会自动更新其他相关的视图。更重要的是，Pro/ENGINEER的工程图和它所依赖的模型相关，在工程图中修改的任何尺寸，都会在模型中自动更新。同样，在模型中修改的尺寸会相关到工程图。这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。教学要求：本章要求了解Pro/ENGINEER软件生成二维工程图的方法以及标题栏和尺寸的添加方法，重点掌握最常用视图的创建和修改方法。12.1工程图基础知识在使用工程图模块建立标准的工程图之前，先了解一些有关建立工程图的基础知识，以及工程图中几种常用视图的功能。12.1.1图纸的选择与设置创建工程图首先要选取相应的图纸格式，Pro/ENGINEER提供了两种形式的图纸格式——系统定义的图纸格式和用户自定义的图纸格式。1．使用模板定义的图纸步骤1：在下拉菜单中点击【文件】→【新建…】命令或单击新建文件工具按钮，打开【新建】对话框。在【新建】对话框中的【类型】区域内选择【绘图】单选按钮，在【名称】编辑框中输入文件名称，使用缺省模板，单击【确定】按钮，打开如图12.1所示的【新制图】对话框。步骤2：在【新制图】对话框的【指定模板】区域中选择【使用模板】单选按钮，在【模板】区域中选择一个缺省模板。其中系统缺省模板有a0_drawing、a1_drawing、a2_drawing、a3_drawing、a4_drawing、a_drawing、b_drawing、c_drawing、d_drawing、e_drawing和f_drawing共11种模板，各模板图纸幅面见表12-1。图12.1【新制图】对话框第12章建立工程图·293··293·表12-1模板图纸幅面公制英制图幅代号图幅规格单位图幅代号图幅规格单位A01189×841mmA11×8.5inA1841×594mmB17×11inA2594×420mmC22×17inA3420×297mmD34×22inA4297×210mmE44×34inA5210×148mmF40×28in在【缺省】栏中单击【浏览…】按钮，打开【打开】对话框，可选择已存在的零(组)件文件，则系统将为选择的零(组)件建立工程图。工程图是按零(组)件造型的缺省方式放置的，即在零(组)件造型时的“FRONT”基准平面视角作为二维工程图的主视图。2．使用用户自定义的图纸若不使用系统缺省模板，则可使用用户自定义的摸板，这里有两种方式：(1)在【新制图】对话框的【指定模板】区域中选择【格式为空】单选按钮：弹出如图12.2所示【新制图】对话框。在【格式】选项区域中单击【浏览…】按钮，打开图纸模板文件(文件扩展名为.frm)，选择用户已经设置好的图纸模板文件名，调入用户自己的图纸模板。然后选择已存在的零(组)件文件，则系统将为选择的零(组)件建立工程图。使用带格式的空模板，系统只生成图框、标题栏等，二维工程图的投影方式由用户确定。说明：在实际工作中，经常采用【格式为空】选项。图12.2【新制图】对话框(2)在【新制图】对话框的【指定模板】区域中选择【空】单选按钮：弹出如图12.3所示【新制图】对话框。在【方向】区域内选择【横向】按钮，设置图纸为水平放置，选择【纵向】按钮，则表明图纸为竖直放置。单击【大小】区域内的【标准大小】下拉列表框，在弹出的下拉列表中选择图纸的大小。·294·Pro/ENGINEERWildfire2.0实用教程·294·如果需要自己定义图纸的尺寸，则在【方向】区域内选择【可变】按钮，此时的【大小】区域中的尺寸编辑框被激活，如图12.4所示。在尺寸编辑框中输入工程图纸的尺寸，尺寸的单位有【英寸】和【毫米】。用户可通过选择相应的单选项，确定尺寸单位。使用空模板，系统只生成带幅面的图纸，二维工程图的投影方式由用户确定。图12.3【新制图】对话框图12.4被激活的【大小】区域12.1.2图纸模板的生成在创建工程图时，使用统一的模板可以减少图纸空间的设定、标题栏的绘制等重复的劳动，大大提高绘图效率。使用Pro/ENGINEER生成工程图时，由于Pro/ENGINEER提供的图纸模板为美...
