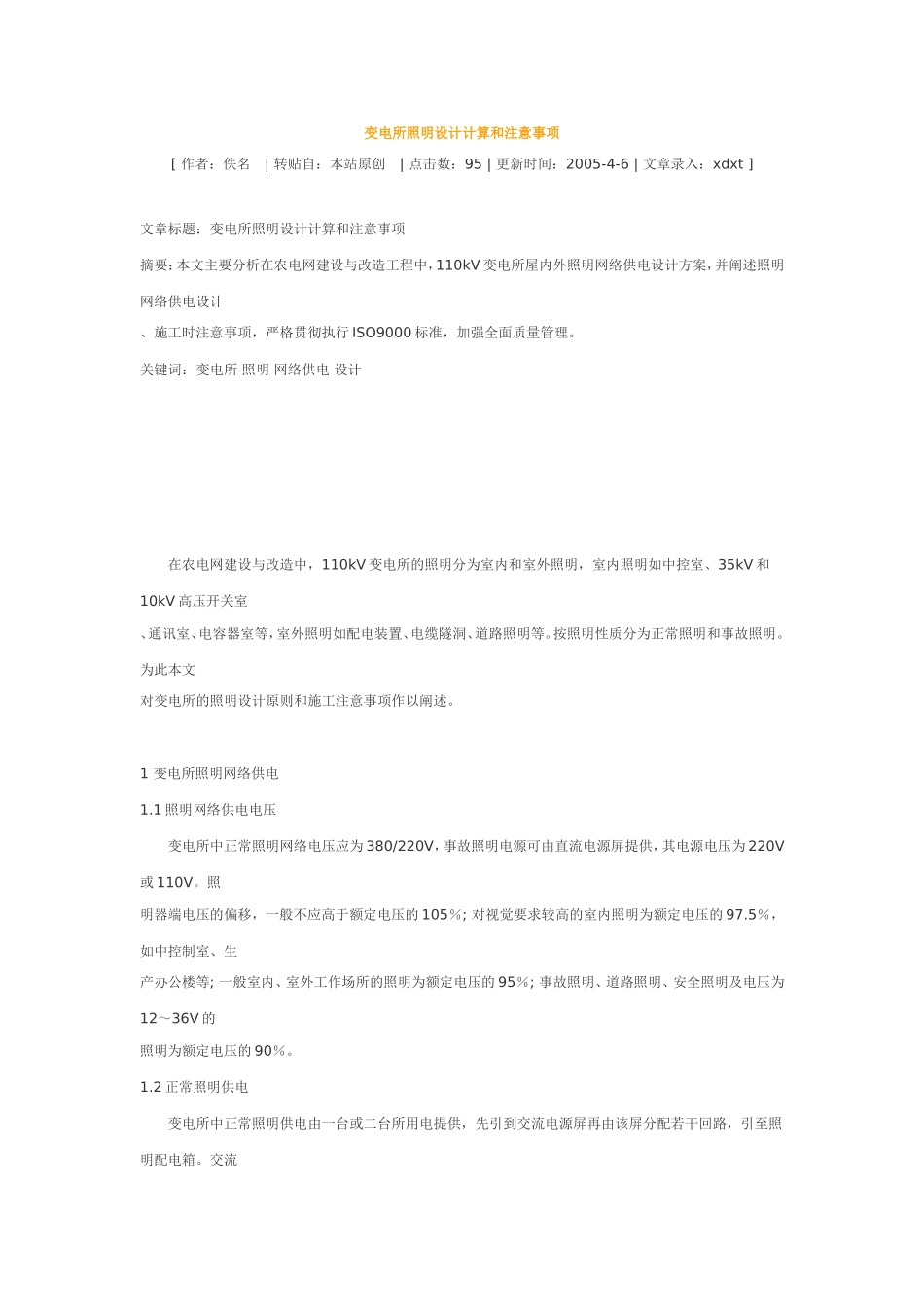

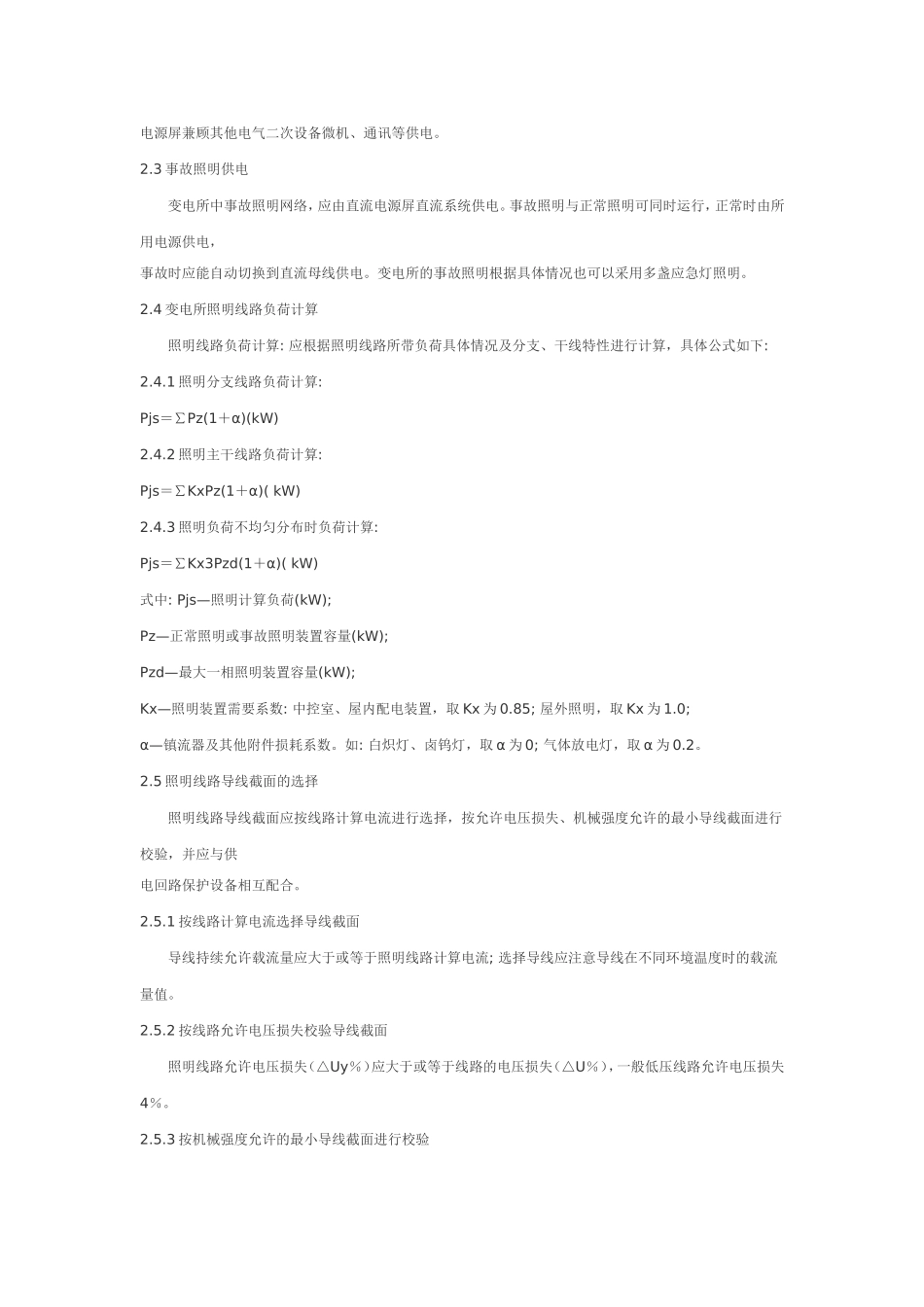

变电所照明设计计算和注意事项[作者：佚名|转贴自：本站原创|点击数：95|更新时间：2005-4-6|文章录入：xdxt]文章标题：变电所照明设计计算和注意事项摘要：本文主要分析在农电网建设与改造工程中，110kV变电所屋内外照明网络供电设计方案，并阐述照明网络供电设计、施工时注意事项，严格贯彻执行ISO9000标准，加强全面质量管理。关键词：变电所照明网络供电设计在农电网建设与改造中，110kV变电所的照明分为室内和室外照明，室内照明如中控室、35kV和10kV高压开关室、通讯室、电容器室等，室外照明如配电装置、电缆隧洞、道路照明等。按照明性质分为正常照明和事故照明。为此本文对变电所的照明设计原则和施工注意事项作以阐述。1变电所照明网络供电1.1照明网络供电电压变电所中正常照明网络电压应为380/220V，事故照明电源可由直流电源屏提供，其电源电压为220V或110V。照明器端电压的偏移，一般不应高于额定电压的105％;对视觉要求较高的室内照明为额定电压的97.5％，如中控制室、生产办公楼等;一般室内、室外工作场所的照明为额定电压的95％;事故照明、道路照明、安全照明及电压为12～36V的照明为额定电压的90％。1.2正常照明供电变电所中正常照明供电由一台或二台所用电提供，先引到交流电源屏再由该屏分配若干回路，引至照明配电箱。交流电源屏兼顾其他电气二次设备微机、通讯等供电。2.3事故照明供电变电所中事故照明网络，应由直流电源屏直流系统供电。事故照明与正常照明可同时运行，正常时由所用电源供电，事故时应能自动切换到直流母线供电。变电所的事故照明根据具体情况也可以采用多盏应急灯照明。2.4变电所照明线路负荷计算照明线路负荷计算:应根据照明线路所带负荷具体情况及分支、干线特性进行计算，具体公式如下:2.4.1照明分支线路负荷计算:Pjs＝∑Pz(1＋α)(kW)2.4.2照明主干线路负荷计算:Pjs＝∑KxPz(1＋α)(kW)2.4.3照明负荷不均匀分布时负荷计算:Pjs＝∑Kx3Pzd(1＋α)(kW)式中:Pjs—照明计算负荷(kW);Pz—正常照明或事故照明装置容量(kW);Pzd—最大一相照明装置容量(kW);Kx—照明装置需要系数:中控室、屋内配电装置，取Kx为0.85;屋外照明，取Kx为1.0;α—镇流器及其他附件损耗系数。如:白炽灯、卤钨灯，取α为0;气体放电灯，取α为0.2。2.5照明线路导线截面的选择照明线路导线截面应按线路计算电流进行选择，按允许电压损失、机械强度允许的最小导线截面进行校验，并应与供电回路保护设备相互配合。2.5.1按线路计算电流选择导线截面导线持续允许载流量应大于或等于照明线路计算电流;选择导线应注意导线在不同环境温度时的载流量值。2.5.2按线路允许电压损失校验导线截面照明线路允许电压损失（△Uy％）应大于或等于线路的电压损失（△U％），一般低压线路允许电压损失4％。2.5.3按机械强度允许的最小导线截面进行校验一般照明灯具引线，在室外芯线最小导线截面铝线为2.5mm2，铜线、铜芯软1.0mm2。绝缘导线明敷设固定间距为2m以下时，屋内外芯线最小导线截面铝线均为2.5mm2;屋外铜线为1.5mm2，屋内铜线为1.0mm2;固定间距为3～6m时，芯线最小导线截面铝线为4.0mm2，铜线为2.5mm2;固定间距为7～10m时，芯线最小导线截面铝线为6.0mm2，铜线为2.5mm2。绝缘导线作为进户线档距为10m以下时，芯线最小导线截面铝线为4.0mm2，铜线为2.5mm2;进户线档距为10～25m时，芯线最小导线截面铝线为6.0mm2，铜线为4.0mm2。厂区道路照明线路绝缘导线穿管敷设时，芯线最小导线截面铝线为2.5mm2，铜线为1.0mm2;裸导线架空敷设时，芯线最小导线截面铝线为16mm2，铜线为6.0mm2。接地线裸明线敷设时，芯线最小导线截面铝线为6.0mm2，铜线为4.0mm2;接地线绝缘导线明敷设时，芯线最小导线截面铝线为2.5mm2，铜线为1.5mm2。导线和电缆的允许载流量，不应小于回路上熔丝的额定电流或自动空气开关脱扣器的整定电流。变电所屋内插座数量较多时，可由照明配电箱单独引几路出线，其负荷应按插座实际需要容量计算。照明线路零线截面选择,单相及二相线路中，零线截面应与相线截面相同;三相四线制线路中，当负荷为白炽灯或卤钨灯时，零线截面应与相线载流量的50％网络电压选择;当负荷为高压水银灯...
