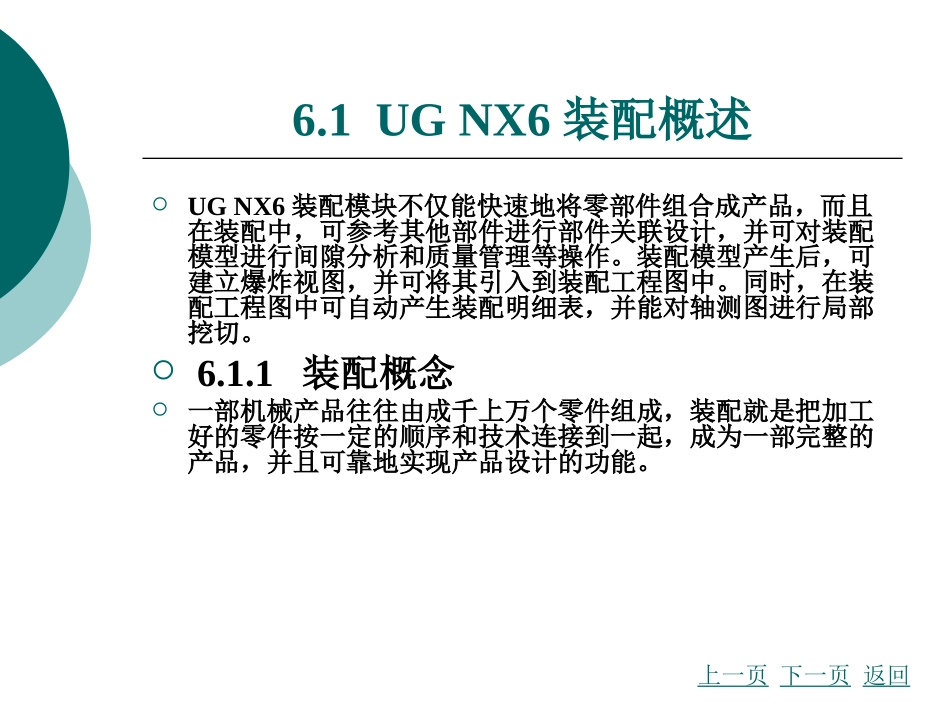

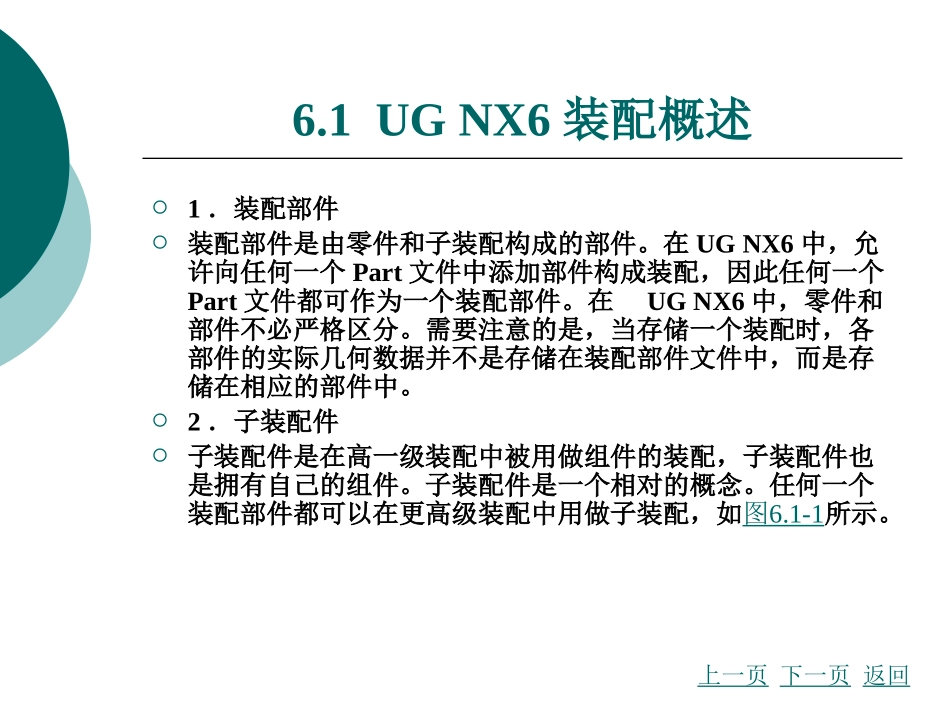

第6章零部件装配6.1UGNX6装配概述6.2自底向上装配6.3自顶向下装配6.4复合装配方法6.5装配爆炸图6.6装配综合实例（减速器装配）6.1UGNX6装配概述UGNX6装配模块不仅能快速地将零部件组合成产品，而且在装配中，可参考其他部件进行部件关联设计，并可对装配模型进行间隙分析和质量管理等操作。装配模型产生后，可建立爆炸视图，并可将其引入到装配工程图中。同时，在装配工程图中可自动产生装配明细表，并能对轴测图进行局部挖切。6.1.1装配概念一部机械产品往往由成千上万个零件组成，装配就是把加工好的零件按一定的顺序和技术连接到一起，成为一部完整的产品，并且可靠地实现产品设计的功能。上一页下一页返回6.1UGNX6装配概述1．装配部件装配部件是由零件和子装配构成的部件。在UGNX6中，允许向任何一个Part文件中添加部件构成装配，因此任何一个Part文件都可作为一个装配部件。在UGNX6中，零件和部件不必严格区分。需要注意的是，当存储一个装配时，各部件的实际几何数据并不是存储在装配部件文件中，而是存储在相应的部件中。2．子装配件子装配件是在高一级装配中被用做组件的装配，子装配件也是拥有自己的组件。子装配件是一个相对的概念。任何一个装配部件都可以在更高级装配中用做子装配，如图6.1-1所示。上一页下一页返回6.1UGNX6装配概述3．组件对象组件对象是一个从装配部件链接到部件主模型的指针实体。一个组件对象记录的信息有：部件名称、层、颜色、线型、引用集和配对条件等。4．组件部件组件部件是在装配中由组件对象所指的部件文件。组件既可以是单个部件（即零件），也可以是一个子装配，组件是由装配部件引用而不是复制到装配部件中。5．单个零件单个零件是指在装配外存在的零件几何模型，它可以添加到一个装配中去，但它本身不能含有下级组件。上一页下一页返回6.1UGNX6装配概述6．主模型主模型是供UGNX6各模块共同引用的部件模型。同一主模型可同时被工程图、装配、加工、机构分析和有限元分析等模块引用。装配件本身也可以是一个主模型，被制图、分析等应用模块引用，主模型修改时，相关应用自动更新，如图6.1-2所示。6.1.2装配模式在大多CAD/CAM系统中，有2种不同的装配模式：多组件装配和虚拟装配。上一页下一页返回6.1UGNX6装配概述（1）多组件装配：该装配模式是将部件的所有数据复制到装配中，装配中的部件与所引用的部件没有关联性。当部件修改时，不会反映到装配中，因此，这种装配属于非智能装配。同时，由于装配时要引用所有部件，需要用较大的内存空间，因而影响装配工作速度。（2）虚拟装配：该装配模式是利用部件链接关系建立装配。该装配模式有如下优点。①由于是链接部件而不是将部件复制到装配中，因此，装配时要求内存空间较小。②装配中不需要编辑的下层部件可简化显示，提高显示速度。③当装配的部件修改时，装配自动更新。上一页下一页返回6.1UGNX6装配概述6.1.3装配方法1．自顶向下装配自顶向下装配指在装配级中创建与其他部件相关的部件模型，即在装配部件的顶部向下产生子装配和部件的装配方法。2．自底向上装配自底向上装配指先全部设计好装配中的部件几何模型，再组合成子装配，最后生成装配部件的装配方法。上一页下一页返回6.1UGNX6装配概述3．混合装配混合装配指将自顶向下装配和自底向上装配结合在一起的装配方法。例如，先创建几个主要部件模型，再将其装配在一起，然后在装配中设计其他部件，即为混合装配。在实际设计中，可根据需要在两种模式下切换。6.1.4装配中部件的不同状态1．显示部件在图形窗口显示的部件、组件和装配都称为显示部件。在UGNX6的主界面中，显示部件的文件名称显示在图形窗口的标题栏上。上一页下一页返回6.1UGNX6装配概述2．工作部件工作部件是可在其中建立和编辑几何对象的部件。工作部件的文件名称显示在窗口的标题栏上。工作部件可以是显示部件，也可以是包含在显示部件中的任一部件。当打开一个部件文件时，它既是显示部件又是工作部件。显示部件与工作部件可以不同，在这种情况下，工作部件的颜色与其他部件有...
