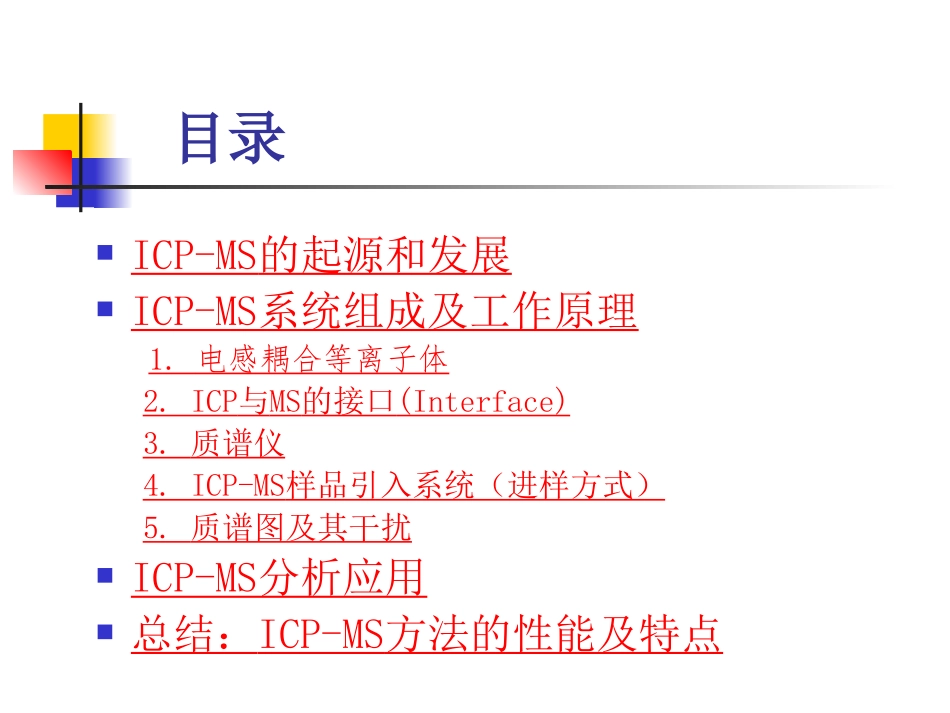

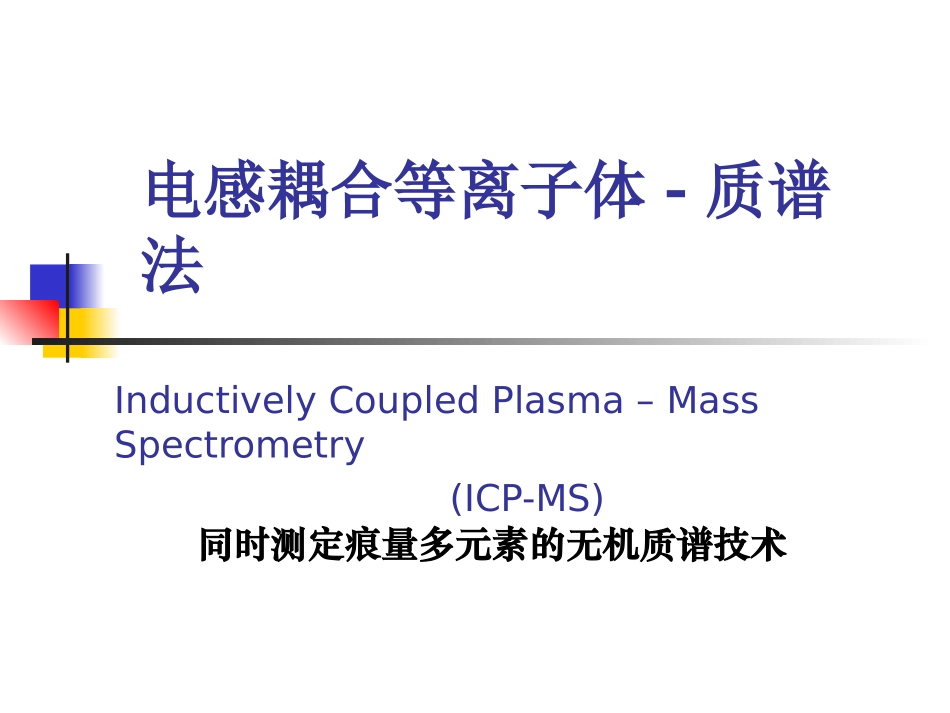

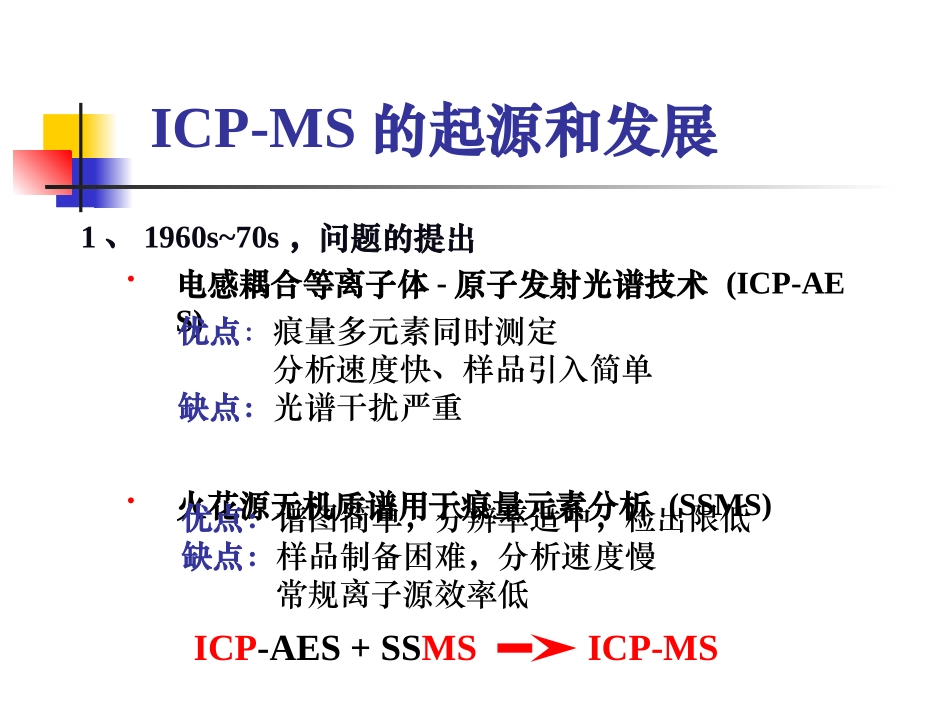

电感耦合等离子体-质谱法InductivelyCoupledPlasma–MassSpectrometry(ICP-MS)同时测定痕量多元素的无机质谱技术目录ICP-MS的起源和发展ICP-MS系统组成及工作原理1.电感耦合等离子体2.ICP与MS的接口(Interface)3.质谱仪4.ICP-MS样品引入系统（进样方式）5.质谱图及其干扰ICP-MS分析应用总结：ICP-MS方法的性能及特点ICP-MS的起源和发展1、1960s~70s，问题的提出电感耦合等离子体-原子发射光谱技术(ICP-AES)火花源无机质谱用于痕量元素分析(SSMS)优点：痕量多元素同时测定分析速度快、样品引入简单缺点：光谱干扰严重优点：谱图简单，分辨率适中，检出限低缺点：样品制备困难，分析速度慢常规离子源效率低ICP-AES+SSMSICP-MS分析速度：4~6个样品/小时m/z记录范围：6~238（Li~U）单同位素元素灵敏度：0.1mg/g精度：~25%全质量范围内的自动扫描操作者对离子源的控制程度尽可能小应用范围：地质研究2.ICP-MS最初的性能设计要求(1971,3)KeyPoint:连续高压离子源和质谱真空室之间的接口技术ICP-MS的起源和发展3.元素分析的质谱时代1980，Houk&Fassel首次发表ICP-MS联用技术的工作(两级真空接口技术，AmesLab.,IowaUniver.,USA)1983,“匹兹堡化学年会”，第一台ICP-MS商品仪面世(Elan250,Sciex)1990，“IthastrulybecomeatechniqueforMASSES”(Dr.Koppenaal)2000，全世界共有3500~4000台ICP-MS仪器国内：中国科技大学，南京大学，中山大学，南开大学，北京大学，中国地质大学，北京科技大学，浙江大学，厦门大学；中科院高能物理所，广州地化所，长春应化所，生态环境研究所，国家标准物质研究中心，北京有色金属研究总院，国家地质中心，原子能所……ICP-MS的起源和发展ICP-MS检测限及质量分析范围ICP-MS的起源和发展ICP－MS分析性能测定对象：绝大多数金属元素和部分非金属元素检测限：110-5(Pt)~159(Cl)ng/mL分析速度：>20samplesperhour精度：RSD<5%离子源稳定性：优良的长程稳定性自动化程度：从进样到数据处理的全程自动化和远程控制应用范围：地质、环境、冶金、生物、医药、核工业可测定同位素的比率ICP-MS的起源和发展原子质谱分析包括下面几个步骤：原子化将原子化的原子大部分转化为离子离子按照质荷比分离计数各种离子的数目ICP-MS系统组成及工作原理ICP-MS主要分为以下几类：四极杆ICP-MS高分辨ICP-MS（磁质谱）ICP-TOF-MS。BasicInstrumentalComponentsofICP-MS进样系统等离子体源接口质谱仪ICP-MS系统组成及工作原理ICP-MS系统组成及工作原理进样系统等离子体源接口质谱仪ATypicalICP-MSin1990s(PE,PlasmaQuadII)ICP-MS系统组成及工作原理ATypicalICP-MSLaboratoryin2000s(PE,SciexELAN6000)样品通过离子源离子化，形成离子流，通过接口进入真空系统，在离子镜中，负离子、中性粒子以及光子被拦截，而正离子正常通过，达到聚焦效果。在分析器中，仪器通过改变分析器参数的设置，仅使我们感兴趣的核质比的元素离子顺利通过并且进入检测器，在检测器中对进入的离子个数进行计数，得到了最终的元素的含量。ICP-MS系统组成及工作原理离子源接口离子镜分析器检测器1.电感耦合等离子体等离子体的一般概念等离子体指的是含有一定浓度阴阳离子能够导电的气体混合物。在等离子体中，阴阳离子的浓度是相同的，净电荷为零。通常用氩形成等离子体。氩离子和电子是主要导电物质。一般温度可以达到10,000K。ICP-MS系统组成及工作原理电感耦合等离子体物理构件1.石英炬管(Fassel型)2.耦合负载线圈（2~3圈水冷细铜管）1.射频发生器（提供能量）2.Tesla线圈（点火装置）ICP-MS系统组成及工作原理冷却气：等离子体支持气体，保护管壁辅助气：保护毛细管尖雾化气：进样并穿透等离子体中心（常用Ar,N2,He等惰性气体）石英炬管及载气由三个同心石英管组成，三股氩气流分别进入炬管。ICP-MS系统组成及工作原理ICP焰炬的形成形成稳定ICP焰炬三个条件：高频电磁场、工作气体以及能维持气体稳定放电的石英炬管。在管子的上部环绕着一水冷感应线圈，当高频发生器供电时，线圈轴线方向上产生强烈振荡的磁场。用高频火...
