第3章_轴测投影图VIP免费

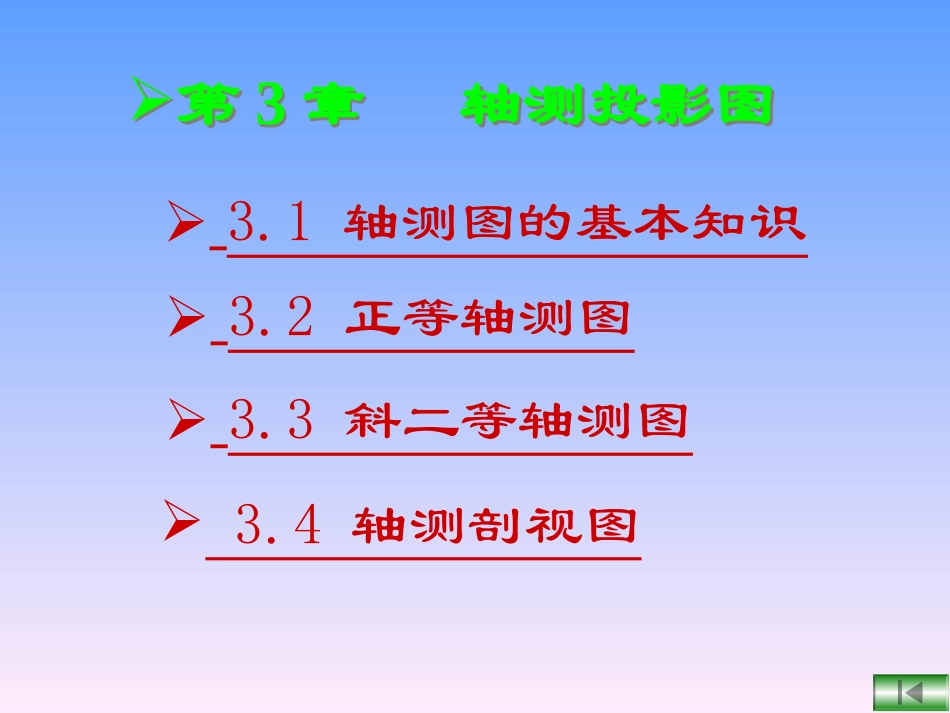

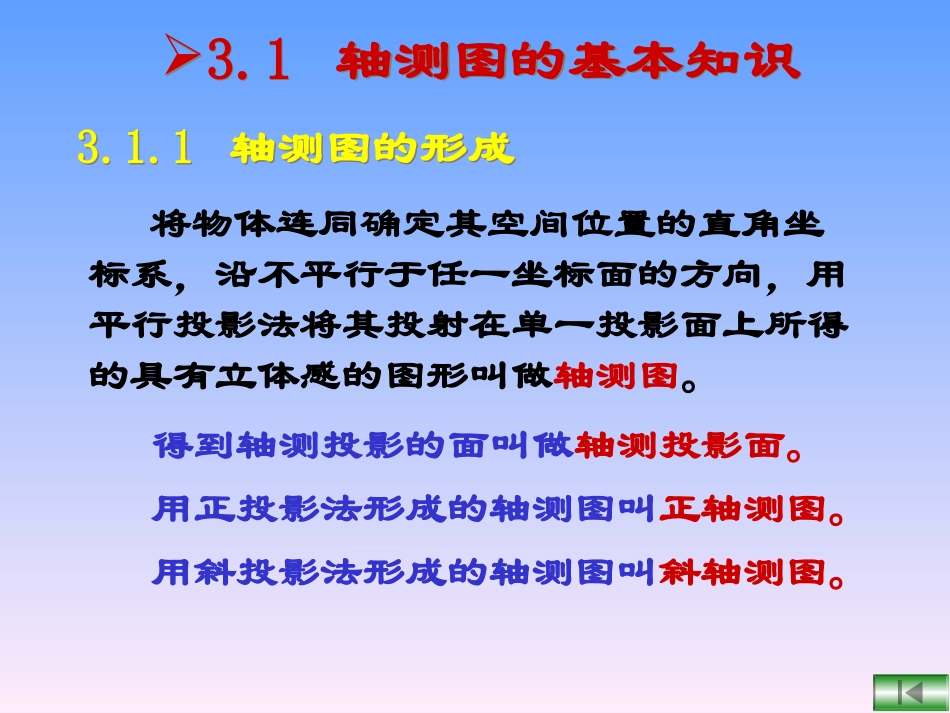

3.2正等轴测图3.3斜二等轴测图3.4轴测剖视图3.1轴测图的基本知识第3章轴测投影图第3章轴测投影图3.1轴测图的基本知识3.1轴测图的基本知识将物体连同确定其空间位置的直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得的具有立体感的图形叫做轴测图。用正投影法形成的轴测图叫正轴测图。用斜投影法形成的轴测图叫斜轴测图。3.1.1轴测图的形成3.1.1轴测图的形成得到轴测投影的面叫做轴测投影面。PZ1X1O1Y1ZOXY斜轴测投影图正投影图SS0斜轴测投影图的形成POXYZOZ1X1Y1正轴测投影图S正轴测投影图的形成3.1.2轴测轴、轴间角和轴向伸缩系数3.1.2轴测轴、轴间角和轴向伸缩系数1.轴测轴和轴间角X1O1Y1，X1O1Z1，Y1O1Z1坐标轴轴测轴物体上OX，OY，OZ投影面上O1X1，O1Y1，O1Z1建立在物体上的坐标轴在投影面上的投影叫做轴测轴，轴测轴间的夹角叫做轴间角。轴间角投影面O1X1Y1Z1投影面O1X1Y1Z1YXZ正轴测图斜轴测图OOXYZ2.轴向伸缩系数O1A1OA=pX轴轴向伸缩系数O1B1OB=qY轴轴向伸缩系数O1C1OC=rZ轴轴向伸缩系数物体上平行于坐标轴的线段在轴测图上的长度与实际长度之比叫做轴向伸缩系数。ABAB投影面OXYZO1X1Y1Z1投影面O1X1Y1Z1YXZ正轴测图斜轴测图CCA1A1B1B1C1C1O轴测轴、轴间角和轴向伸缩系数YXZOPZ1Y1X1O1A1C1B1CBA在原物体与轴测投影间保持以下关系：（1）两线段平行，它们的轴测投影也平行。物体上与坐标轴平行的直线，其轴测投影有何特性？（2）两平行线段的轴测投影长度与空间长度的比值相等。平行于相应的轴测轴（3）凡是与坐标轴平行的线段，就可以在轴测图上沿轴向进行度量和作图。注意：与坐标轴不平行的线段其伸缩系数与之不同，不能直接度量与绘制，只能根据端点坐标，作出两端点后连线绘制。轴测含义3.1.3轴测图的投影特性3.1.3轴测图的投影特性轴测图正轴测图正等轴测图p=q=r正二轴测图p=rq正三轴测图pqr斜轴测图斜等轴测图p=q=r斜二轴测图p=rq斜三轴测图pqr正等轴测图斜二轴测图3.1.4轴测图的分类3.1.4轴测图的分类常用的轴测图为：3.2.1轴间角与轴向伸缩系数3.2.1轴间角与轴向伸缩系数3.2正等轴测图3.2正等轴测图轴向伸缩系数：p=q=r=0.82轴间角：X1O1Y1=X1O1Z1=Y1O1Z1=120°简化轴向伸缩系数：p=q=r=1120°120°120°Z1O1X1Y1按轴向伸缩系数绘制LLL0.82L0.82L0.82L按简化轴向伸缩系数绘制边长为L的正方体的轴测图30°30°3.2.2正等测轴测图的画法3.2.2正等测轴测图的画法(1)在视图上建立坐标系(2)画出正等测轴测轴(3)按坐标关系画出物体的轴测图cssabcabsabcOOOXXYYZZ例1：画三棱锥的正等轴测图X1O1Y1Z1⑴坐标法B●C●S●⒈平面体的正等轴测图画法⒈平面体的正等轴测图画法A●例2：画六棱柱的正等轴测图例2：画六棱柱的正等轴测图例3：已知三视图，画正等轴测图。⑵切割法例4：已知三视图，画正等轴测图。⑶叠加法⒉回转体的正等轴测图画法⒉回转体的正等轴测图画法(1)平行于各个坐标面的圆轴测投影为椭圆的画法X1Y1Z1平行于W(Y1Z1)面的椭圆长轴⊥O1X1轴平行于H(X1Y1)面的椭圆长轴⊥O1Z1轴平行于V(X1Z1)面的椭圆长轴⊥O1Y1轴画法：画法：画圆的外切菱形确定四个圆心和半径分别画出四段彼此相切的圆弧（以平行于H面的圆为例）四心椭圆法(菱形法)●●●●abefdddF1E1●●B1A1●●画法：画法：根据圆直径画圆圆与短轴交于两个圆心O2、O3分别画出四段彼此相切的圆弧四心扁圆法X11Y1X1OY1X1Y12O3O1O3O2O4OO5ABC2OA1OB3OKLMN5XO11LO43OOKO2MY1NC圆与轴测轴交于两点A、B为半径画小圆与长轴交于另两个圆心O4、O5画法：画法：四心扁圆法1O1XY14OO52O3OABMKLNC例1：画圆台的正等轴测图例2：画圆柱的正等轴测图三个方向正等轴测圆柱的比较⑵圆角的正等轴测图的画法●O2●D1C1B1O1A1●G1●O5●O4●G2●D2E2●简便画法：1.截取O1D1=O1G1=A1E1=A1F1=圆角半径2.作O2D1⊥O1A1，O2G1⊥O1C1O3E1⊥O1A1，O3F1⊥A1B13.分别以O2、O3为圆心，O2D1、O3E1为半径画圆弧4.定后端面的圆心，画后端面的圆弧5.定后端面的切点D２、G２、E２6.作公切线例1：例1：●F1●E1O3●Z1X1O1Y1OYXZ'X'O'Z1Y1X1例2：例2：整...
