板式换热器操作规程VIP免费

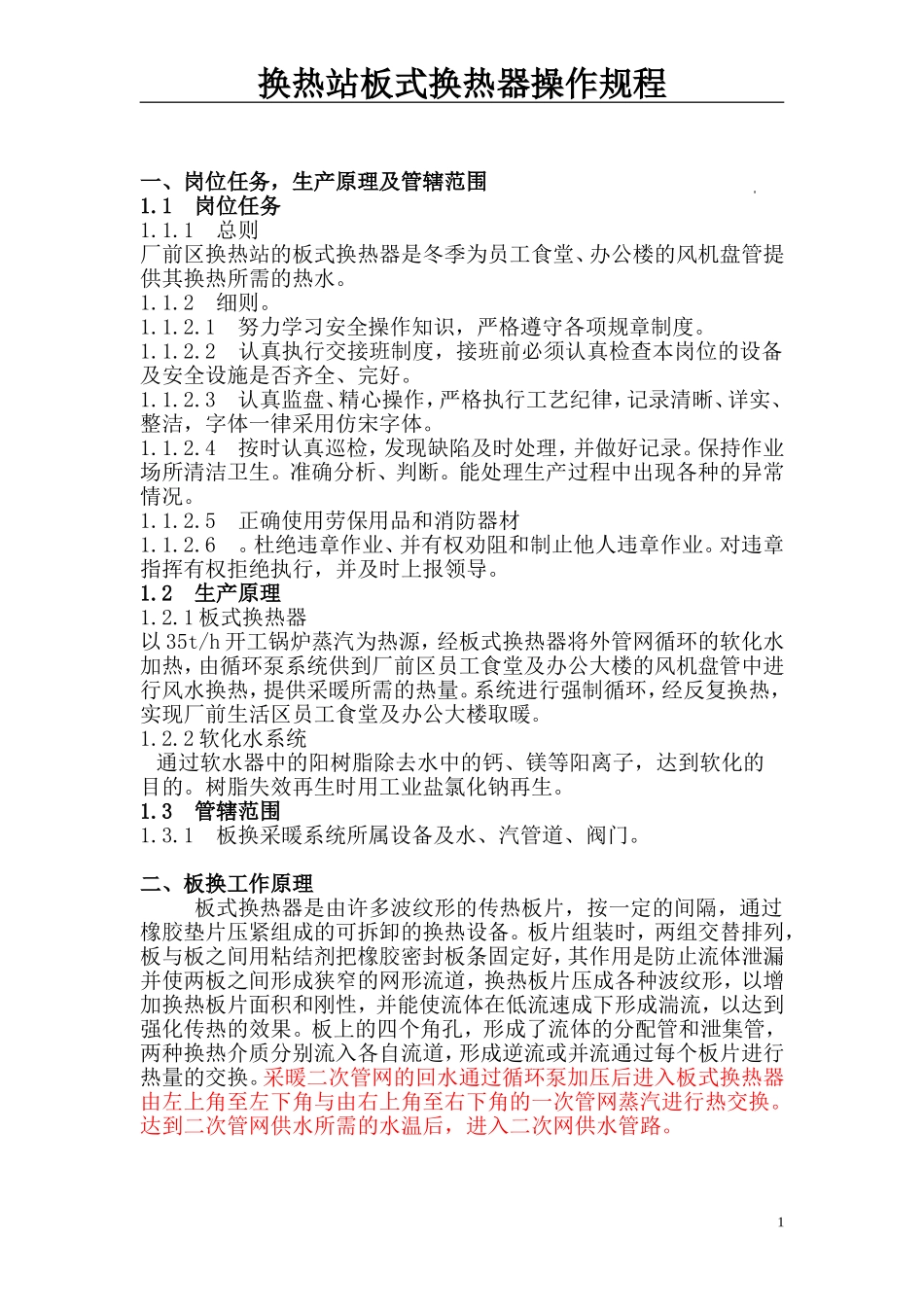

板式换热器操作规程_第1页
1/9

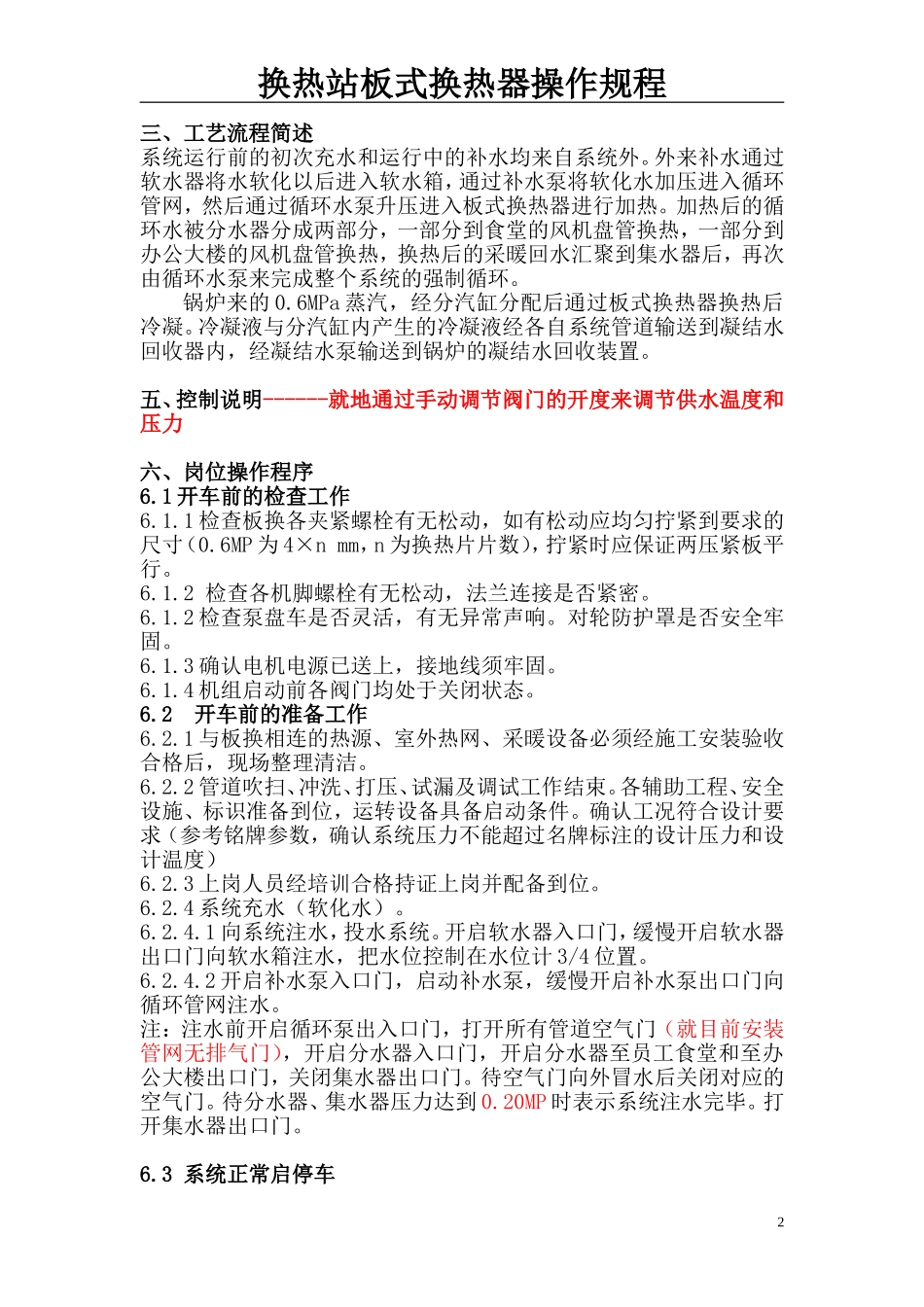

板式换热器操作规程_第2页
2/9

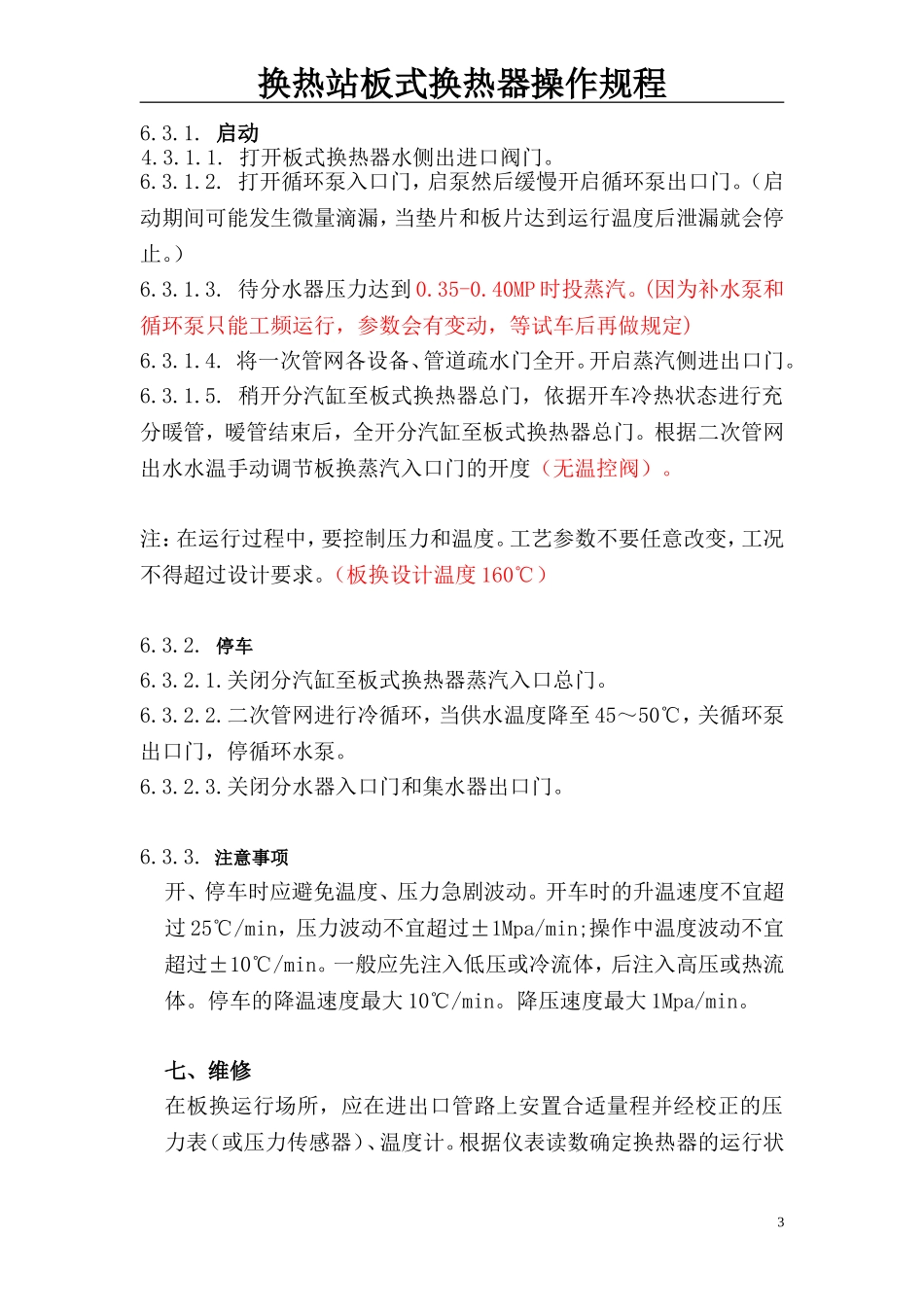

板式换热器操作规程_第3页
3/9
换热站板式换热器操作规程一、岗位任务,生产原理及管辖范围1.1岗位任务1.1.1总则厂前区换热站的板式换热器是冬季为员工食堂、办公楼的风机盘管提供其换热所需的热水。1.1.2细则。1.1.2.1努力学习安全操作知识,严格遵守各项规章制度。1.1.2.2认真执行交接班制度,接班前必须认真检查本岗位的设备及安全设施是否齐全、完好。1.1.2.3认真监盘、精心操作,严格执行工艺纪律,记录清晰、详实、整洁,字体一律采用仿宋字体。1.1.2.4按时认真巡检,发现缺陷及时处理,并做好记录。保持作业场所清洁卫生。准确分析、判断。能处理生产过程中出现各种的异常情况。1.1.2.5正确使用劳保用品和消防器材1.1.2.6。杜绝违章作业、并有权劝阻和制止他人违章作业。对违章指挥有权拒绝执行,并及时上报领导。1.2生产原理1.2.1板式换热器以35t/h开工锅炉蒸汽为热源,经板式换热器将外管网循环的软化水加热,由循环泵系统供到厂前区员工食堂及办公大楼的风机盘管中进行风水换热,提供采暖所需的热量。系统进行强制循环,经反复换热,实现厂前生活区员工食堂及办公大楼取暖。1.2.2软化水系统通过软水器中的阳树脂除去水中的钙、镁等阳离子,达到软化的目的。树脂失效再生时用工业盐氯化钠再生。1.3管辖范围1.3.1板换采暖系统所属设备及水、汽管道、阀门。二、板换工作原理板式换热器是由许多波纹形的传热板片,按一定的间隔,通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时,两组交替排列,板与板之间用粘结剂把橡胶密封板条固定好,其作用是防止流体泄漏并使两板之间形成狭窄的网形流道,换热板片压成各种波纹形,以增加换热板片面积和刚性,并能使流体在低流速成下形成湍流,以达到强化传热的效果。板上的四个角孔,形成了流体的分配管和泄集管,两种换热介质分别流入各自流道,形成逆流或并流通过每个板片进行热量的交换。采暖二次管网的回水通过循环泵加压后进入板式换热器由左上角至左下角与由右上角至右下角的一次管网蒸汽进行热交换。达到二次管网供水所需的水温后,进入二次网供水管路。1换热站板式换热器操作规程三、工艺流程简述系统运行前的初次充水和运行中的补水均来自系统外。外来补水通过软水器将水软化以后进入软水箱,通过补水泵将软化水加压进入循环管网,然后通过循环水泵升压进入板式换热器进行加热。加热后的循环水被分水器分成两部分,一部分到食堂的风机盘管换热,一部分到办公大楼的风机盘管换热,换热后的采暖回水汇聚到集水器后,再次由循环水泵来完成整个系统的强制循环。锅炉来的0.6MPa蒸汽,经分汽缸分配后通过板式换热器换热后冷凝。冷凝液与分汽缸内产生的冷凝液经各自系统管道输送到凝结水回收器内,经凝结水泵输送到锅炉的凝结水回收装置。五、控制说明------就地通过手动调节阀门的开度来调节供水温度和压力六、岗位操作程序6.1开车前的检查工作6.1.1检查板换各夹紧螺栓有无松动,如有松动应均匀拧紧到要求的尺寸(0.6MP为4×nmm,n为换热片片数),拧紧时应保证两压紧板平行。6.1.2检查各机脚螺栓有无松动,法兰连接是否紧密。6.1.2检查泵盘车是否灵活,有无异常声响。对轮防护罩是否安全牢固。6.1.3确认电机电源已送上,接地线须牢固。6.1.4机组启动前各阀门均处于关闭状态。6.2开车前的准备工作6.2.1与板换相连的热源、室外热网、采暖设备必须经施工安装验收合格后,现场整理清洁。6.2.2管道吹扫、冲洗、打压、试漏及调试工作结束。各辅助工程、安全设施、标识准备到位,运转设备具备启动条件。确认工况符合设计要求(参考铭牌参数,确认系统压力不能超过名牌标注的设计压力和设计温度)6.2.3上岗人员经培训合格持证上岗并配备到位。6.2.4系统充水(软化水)。6.2.4.1向系统注水,投水系统。开启软水器入口门,缓慢开启软水器出口门向软水箱注水,把水位控制在水位计3/4位置。6.2.4.2开启补水泵入口门,启动补水泵,缓慢开启补水泵出口门向循环管网注水。注:注水前开启循环泵出入口门,打开所有管道空气门(就目前安装管网无排气门),开启分水器入口门,开启分水器至员工食堂和至办公大楼出口门,关闭集水器出口门。待空气门向外冒水后关闭对应的空气门。...
