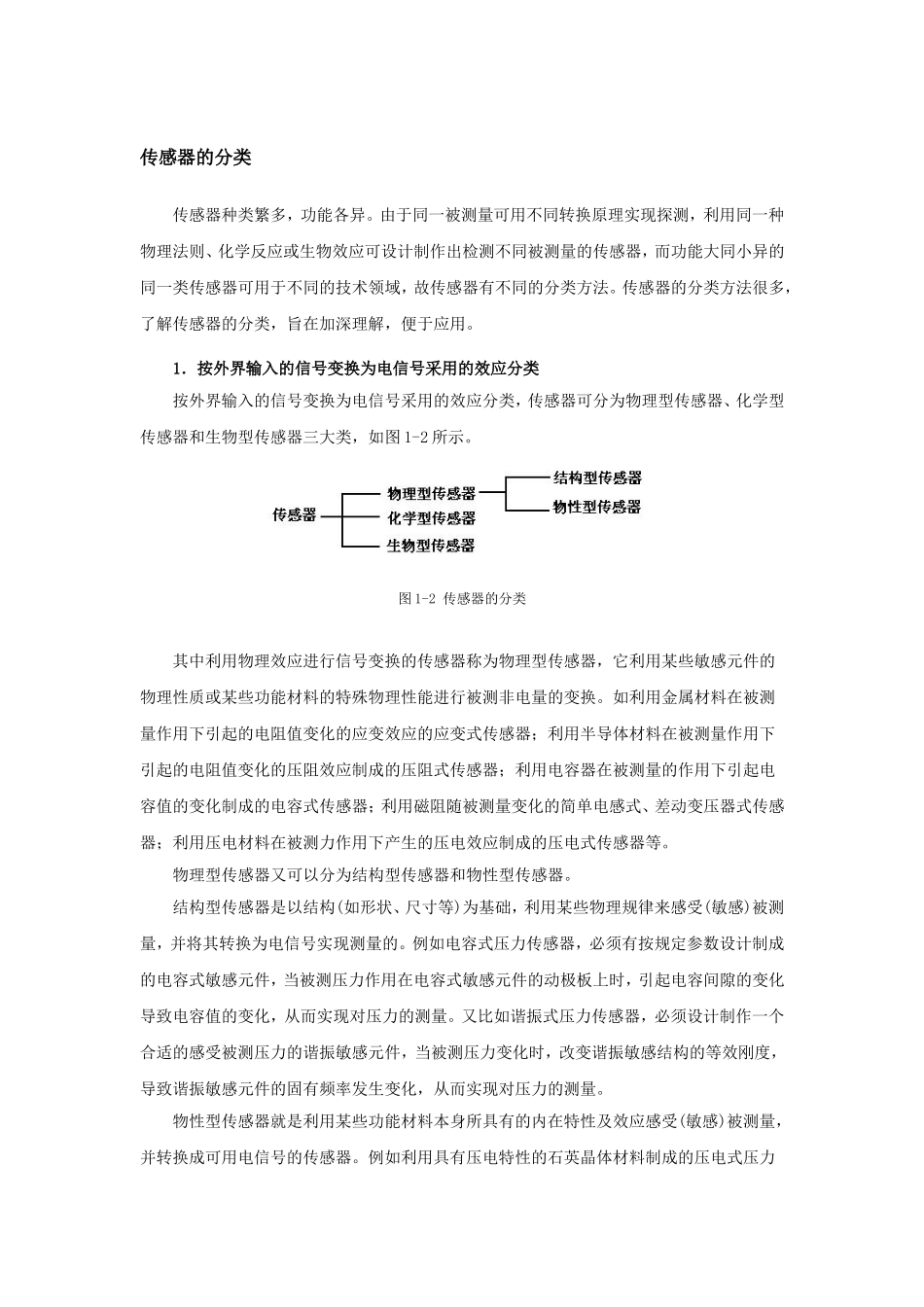

传感器的分类传感器种类繁多，功能各异。由于同一被测量可用不同转换原理实现探测，利用同一种物理法则、化学反应或生物效应可设计制作出检测不同被测量的传感器，而功能大同小异的同一类传感器可用于不同的技术领域，故传感器有不同的分类方法。传感器的分类方法很多，了解传感器的分类，旨在加深理解，便于应用。1．按外界输入的信号变换为电信号采用的效应分类按外界输入的信号变换为电信号采用的效应分类，传感器可分为物理型传感器、化学型传感器和生物型传感器三大类，如图1-2所示。图1-2传感器的分类其中利用物理效应进行信号变换的传感器称为物理型传感器，它利用某些敏感元件的物理性质或某些功能材料的特殊物理性能进行被测非电量的变换。如利用金属材料在被测量作用下引起的电阻值变化的应变效应的应变式传感器；利用半导体材料在被测量作用下引起的电阻值变化的压阻效应制成的压阻式传感器；利用电容器在被测量的作用下引起电容值的变化制成的电容式传感器；利用磁阻随被测量变化的简单电感式、差动变压器式传感器；利用压电材料在被测力作用下产生的压电效应制成的压电式传感器等。物理型传感器又可以分为结构型传感器和物性型传感器。结构型传感器是以结构(如形状、尺寸等)为基础，利用某些物理规律来感受(敏感)被测量，并将其转换为电信号实现测量的。例如电容式压力传感器，必须有按规定参数设计制成的电容式敏感元件，当被测压力作用在电容式敏感元件的动极板上时，引起电容间隙的变化导致电容值的变化，从而实现对压力的测量。又比如谐振式压力传感器，必须设计制作一个合适的感受被测压力的谐振敏感元件，当被测压力变化时，改变谐振敏感结构的等效刚度，导致谐振敏感元件的固有频率发生变化，从而实现对压力的测量。物性型传感器就是利用某些功能材料本身所具有的内在特性及效应感受(敏感)被测量，并转换成可用电信号的传感器。例如利用具有压电特性的石英晶体材料制成的压电式压力传感器，就是利用石英晶体材料本身具有的正压电效应而实现对压力测量的；利用半导体材料在被测压力作用下引起其内部应力变化导致其电阻值变化制成的压阻式传感器，就是利用半导体材料的压阻效应而实现对压力测量的。一般而言，物理型传感器对物理效应和敏感结构都有一定要求，但侧重点不同。结构型传感器强调要依靠精密设计制作的结构才能保证其正常工作；而物性型传感器则主要依靠材料本身的物理特性、物理效应来实现对被测量的敏感。近年来，由于材料科学技术的飞速发展与进步，物性型传感器应用越来越广泛。这与该类传感器便于批量生产、成本较低及易于小型化等特点密切相关。化学传感器是利用电化学反应原理，把无机或有机化学的物质成分、浓度等转换为电信号的传感器。最常用的是离子敏传感器，即利用离子选择性电极，测量溶液的pH值或某些离子的活度，如K+，Na+，Ca2+等。电极的测量对象不同，但其测量原理基本相同，主要是利用电极界面(固相)和被测溶液(液相)之间的电化学反应，即利用电极对溶液中离子的选择性响应而产生的电位差。所产生的电位差与被测离子活度对数成线性关系，故检测出其反应过程中的电位差或由其影响的电流值，即可给出被测离子的活度。化学传感器的核心部分是离子选择性敏感膜。膜可以分为固体膜和液体膜。玻璃膜、单晶膜和多晶膜属固体膜；而带正、负电荷的载体膜和中性载体膜则为液体膜。化学传感器广泛应用于化学分析、化学工业的在线检测及环保检测中。生物传感器是近年来发展很快的一类传感器。它是一种利用生物活性物质选择性来识别和测定生物化学物质的传感器。生物活性物质对某种物质具有选择性亲和力，也称其为功能识别能力。利用这种单一的识别能力来判定某种物质是否存在，其浓度是多少，进而利用电化学的方法进行电信号的转换。生物传感器主要由两大部分组成。其一是功能识别物质，其作用是对被测物质进行特定识别。这些功能识别物有酶、抗原、抗体、微生物及细胞等。用特殊方法把这些识别物固化在特制的有机膜上，从而形成具有对特定的从低分子到大分子化合物进行识别功能的功能膜。其二是电、光信号转换装置，此装置的作用是把在功能膜...
