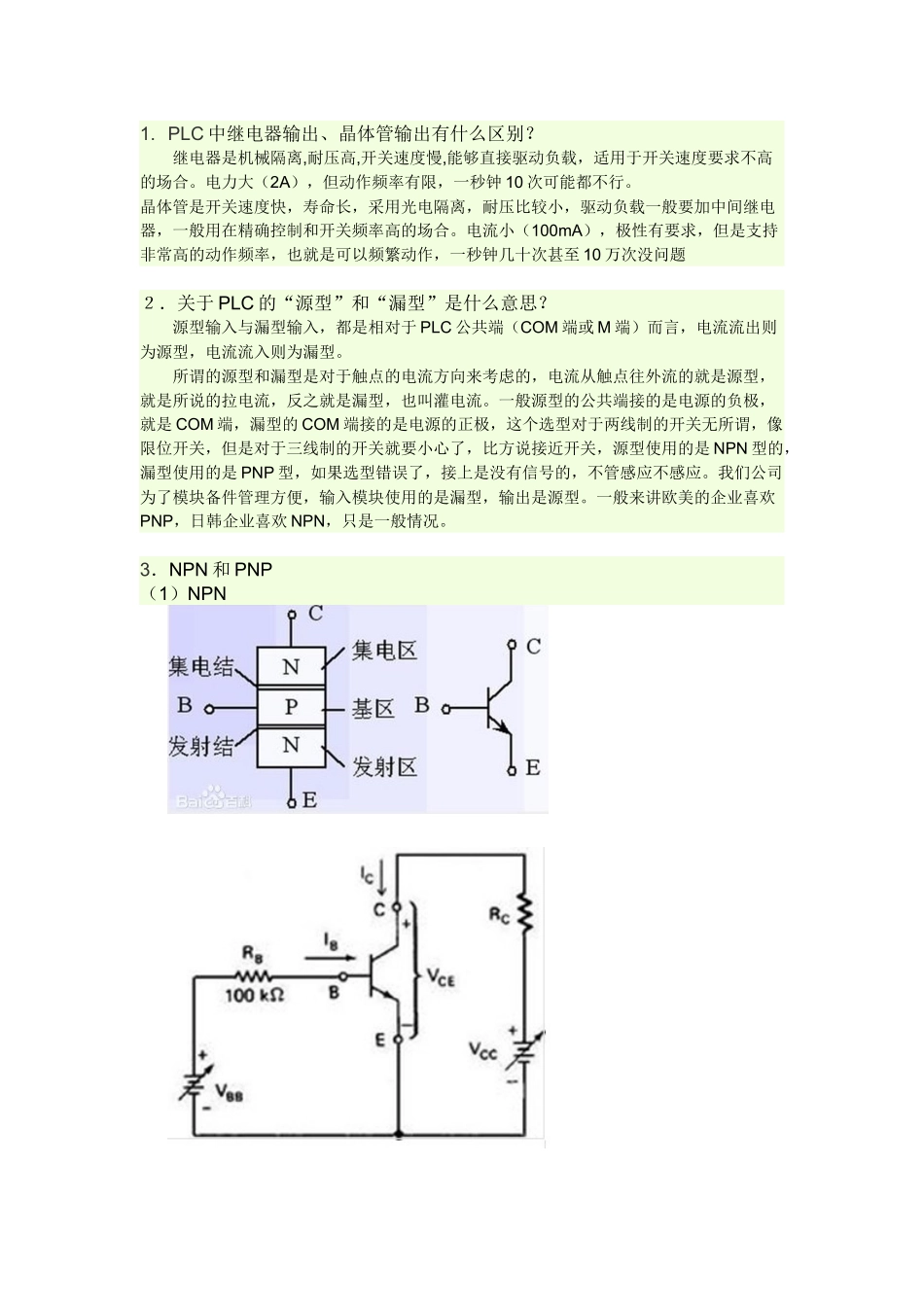

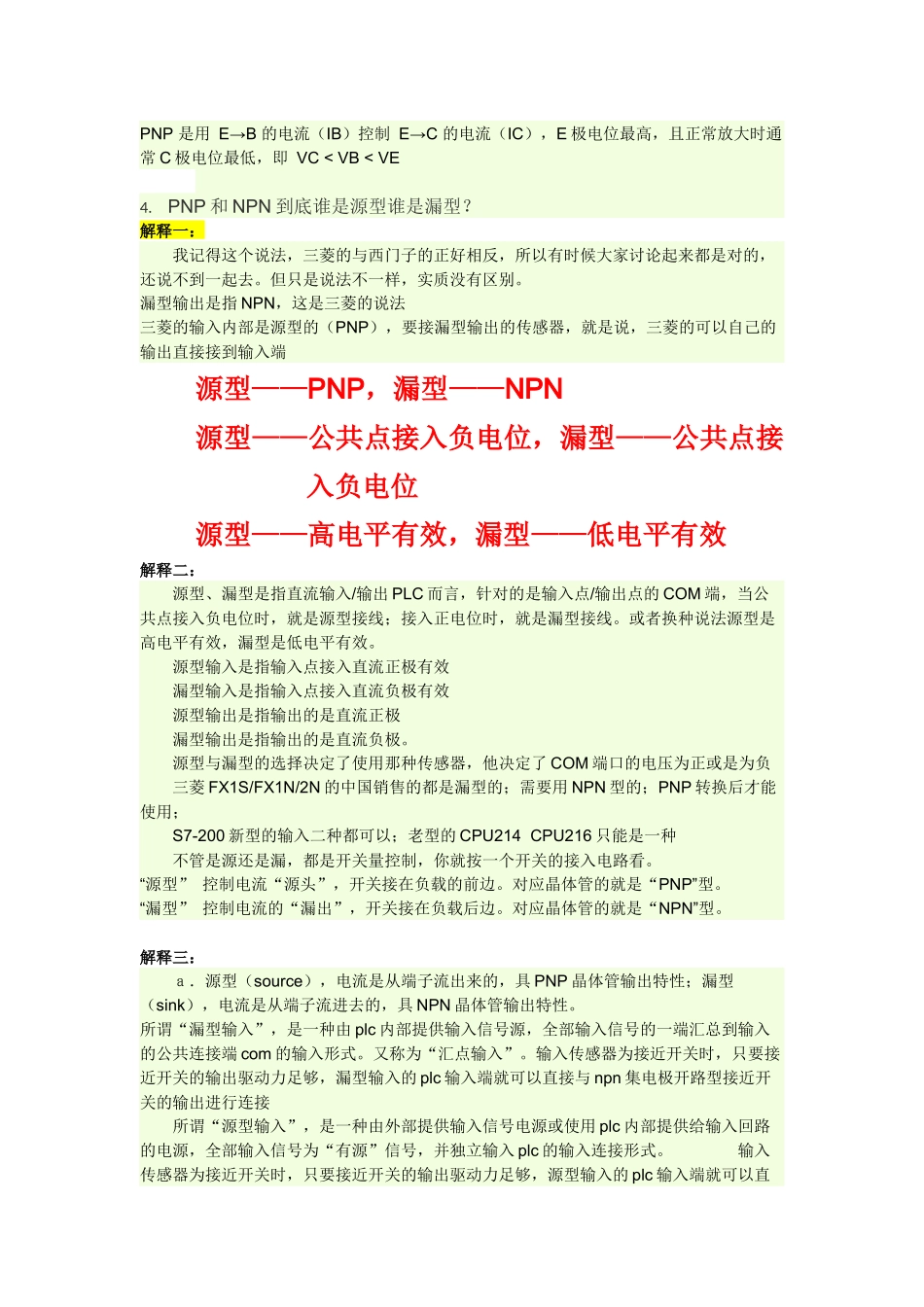

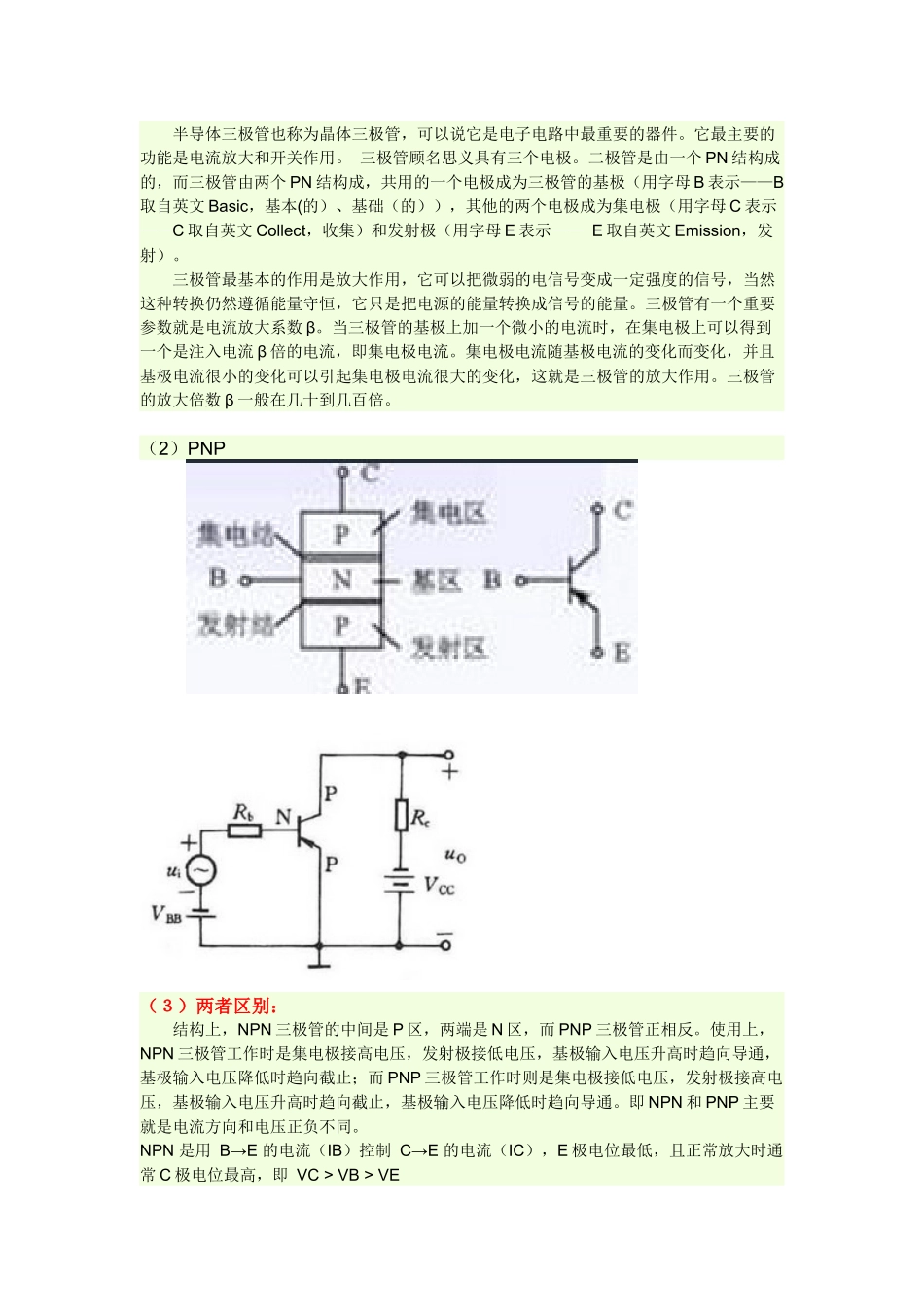

1.PLC中继电器输出、晶体管输出有什么区别？继电器是机械隔离,耐压高,开关速度慢,能够直接驱动负载，适用于开关速度要求不高的场合。电力大（2A），但动作频率有限，一秒钟10次可能都不行。晶体管是开关速度快，寿命长，采用光电隔离，耐压比较小，驱动负载一般要加中间继电器，一般用在精确控制和开关频率高的场合。电流小（100mA），极性有要求，但是支持非常高的动作频率，也就是可以频繁动作，一秒钟几十次甚至10万次没问题２．关于PLC的“源型”和“漏型”是什么意思？源型输入与漏型输入，都是相对于PLC公共端（COM端或M端）而言，电流流出则为源型，电流流入则为漏型。所谓的源型和漏型是对于触点的电流方向来考虑的，电流从触点往外流的就是源型，就是所说的拉电流，反之就是漏型，也叫灌电流。一般源型的公共端接的是电源的负极，就是COM端，漏型的COM端接的是电源的正极，这个选型对于两线制的开关无所谓，像限位开关，但是对于三线制的开关就要小心了，比方说接近开关，源型使用的是NPN型的，漏型使用的是PNP型，如果选型错误了，接上是没有信号的，不管感应不感应。我们公司为了模块备件管理方便，输入模块使用的是漏型，输出是源型。一般来讲欧美的企业喜欢PNP，日韩企业喜欢NPN，只是一般情况。3．NPN和PNP（1）NPN半导体三极管也称为晶体三极管，可以说它是电子电路中最重要的器件。它最主要的功能是电流放大和开关作用。三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母B表示——B取自英文Basic，基本(的）、基础（的）），其他的两个电极成为集电极（用字母C表示——C取自英文Collect，收集）和发射极（用字母E表示——E取自英文Emission，发射）。三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量。三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。三极管的放大倍数β一般在几十到几百倍。（2）PNP（３）两者区别：结构上，NPN三极管的中间是P区，两端是N区，而PNP三极管正相反。使用上，NPN三极管工作时是集电极接高电压，发射极接低电压，基极输入电压升高时趋向导通，基极输入电压降低时趋向截止；而PNP三极管工作时则是集电极接低电压，发射极接高电压，基极输入电压升高时趋向截止，基极输入电压降低时趋向导通。即NPN和PNP主要就是电流方向和电压正负不同。NPN是用B→E的电流（IB）控制C→E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC>VB>VEPNP是用E→B的电流（IB）控制E→C的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC
