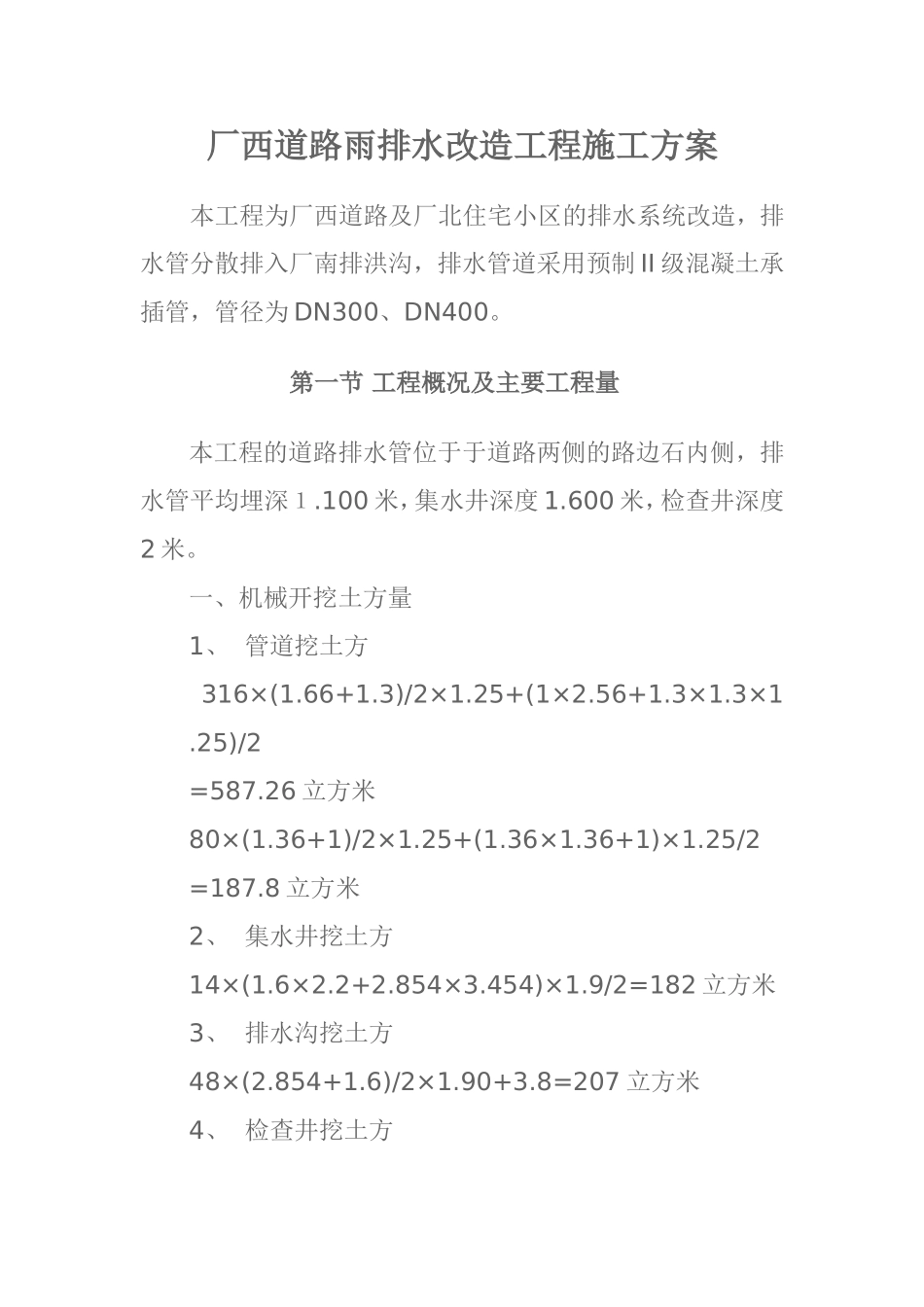

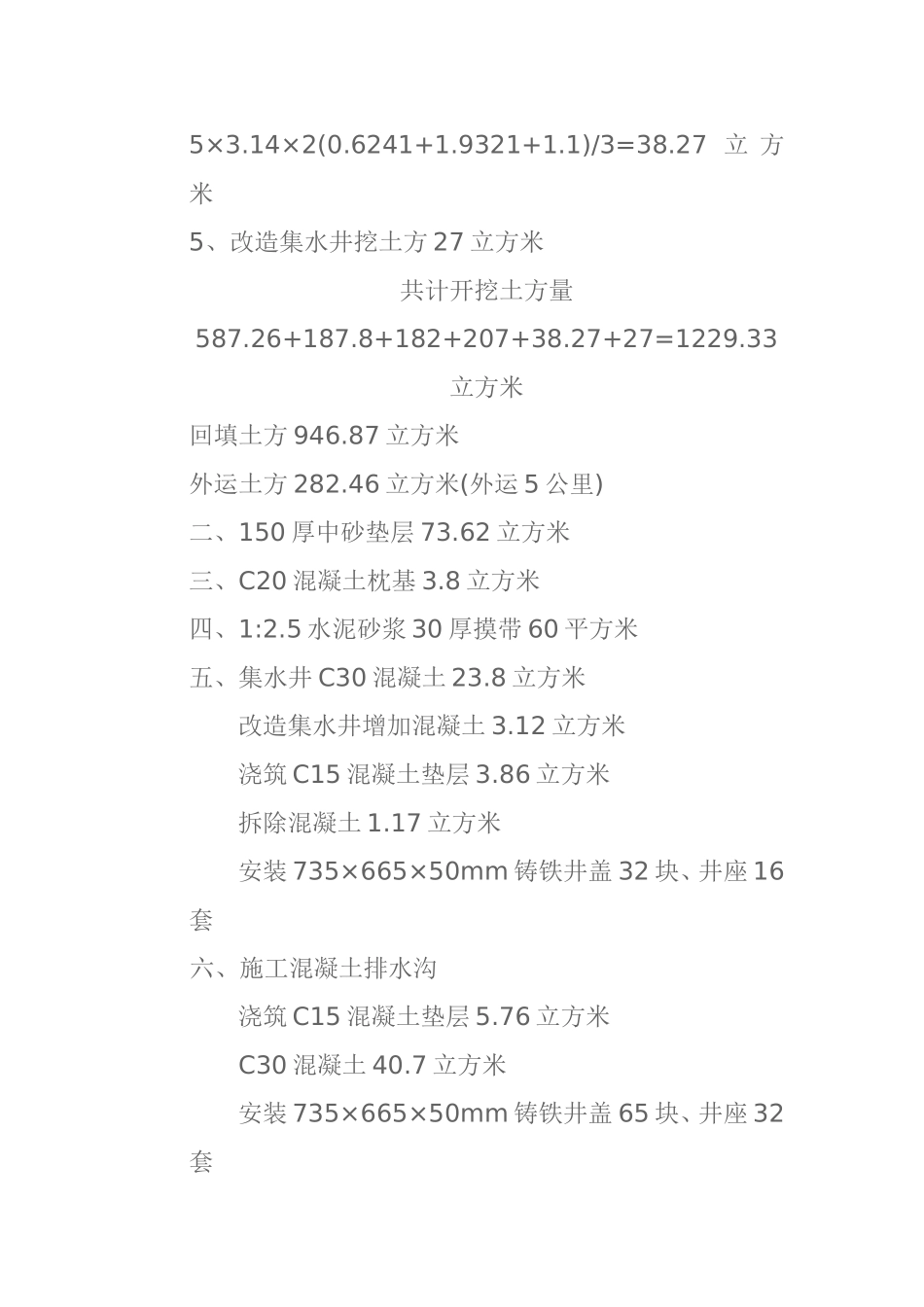

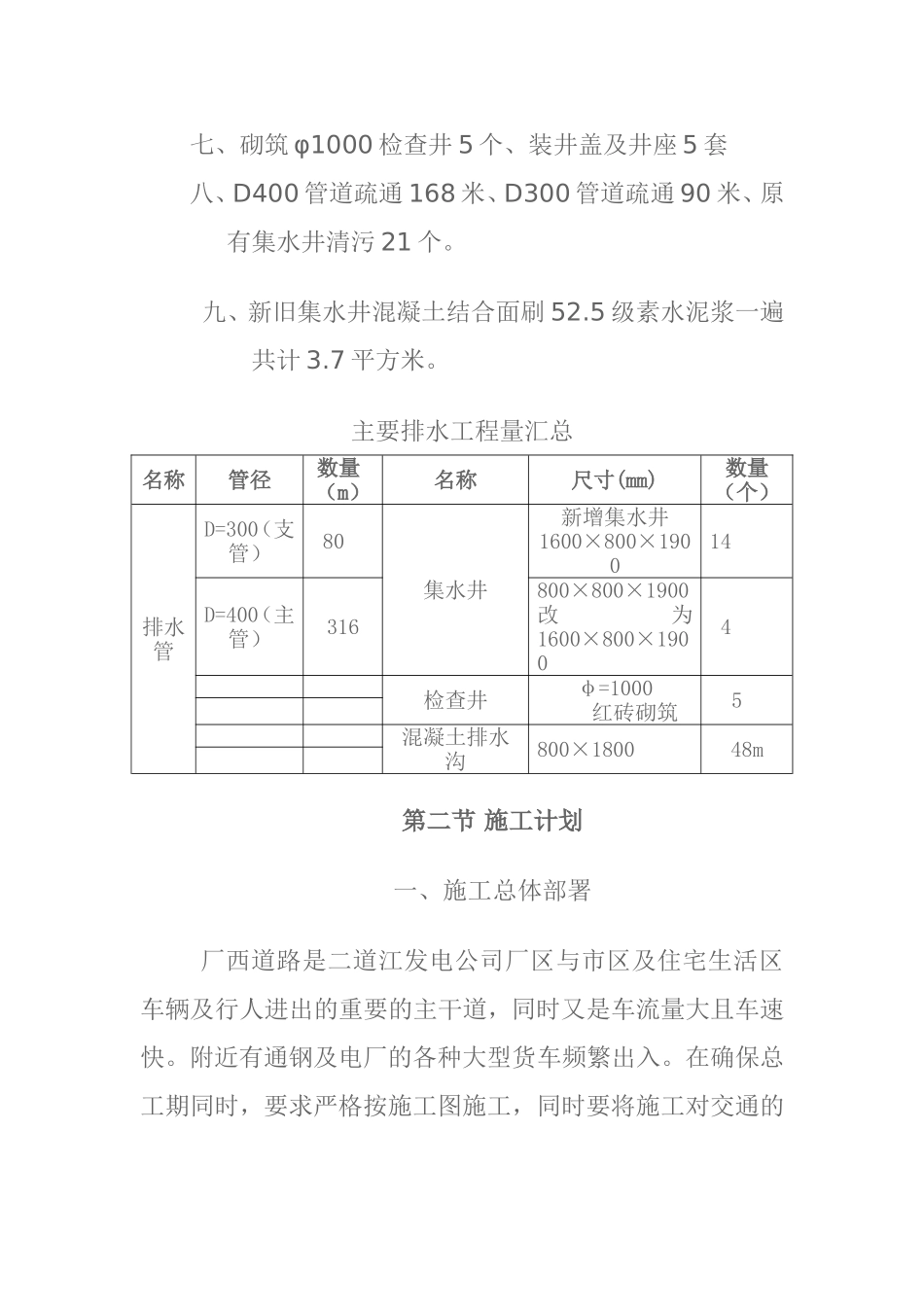

厂西道路雨排水改造工程施工方案本工程为厂西道路及厂北住宅小区的排水系统改造，排水管分散排入厂南排洪沟，排水管道采用预制II级混凝土承插管，管径为DN300、DN400。第一节工程概况及主要工程量本工程的道路排水管位于于道路两侧的路边石内侧，排水管平均埋深１.100米，集水井深度1.600米，检查井深度2米。一、机械开挖土方量1、管道挖土方316×(1.66+1.3)/2×1.25+(1×2.56+1.3×1.3×1.25)/2=587.26立方米80×(1.36+1)/2×1.25+(1.36×1.36+1)×1.25/2=187.8立方米2、集水井挖土方14×(1.6×2.2+2.854×3.454)×1.9/2=182立方米3、排水沟挖土方48×(2.854+1.6)/2×1.90+3.8=207立方米4、检查井挖土方5×3.14×2(0.6241+1.9321+1.1)/3=38.27立方米5、改造集水井挖土方27立方米共计开挖土方量587.26+187.8+182+207+38.27+27=1229.33立方米回填土方946.87立方米外运土方282.46立方米(外运5公里)二、150厚中砂垫层73.62立方米三、C20混凝土枕基3.8立方米四、1:2.5水泥砂浆30厚摸带60平方米五、集水井C30混凝土23.8立方米改造集水井增加混凝土3.12立方米浇筑C15混凝土垫层3.86立方米拆除混凝土1.17立方米安装735×665×50mm铸铁井盖32块、井座16套六、施工混凝土排水沟浇筑C15混凝土垫层5.76立方米C30混凝土40.7立方米安装735×665×50mm铸铁井盖65块、井座32套七、砌筑φ1000检查井5个、装井盖及井座5套八、D400管道疏通168米、D300管道疏通90米、原有集水井清污21个。九、新旧集水井混凝土结合面刷52.5级素水泥浆一遍共计3.7平方米。主要排水工程量汇总名称管径数量（m）名称尺寸(mm)数量（个）排水管D=300（支管）80集水井新增集水井1600×800×190014D=400（主管）316800×800×1900改为1600×800×19004检查井φ=1000红砖砌筑5混凝土排水沟800×180048m第二节施工计划一、施工总体部署厂西道路是二道江发电公司厂区与市区及住宅生活区车辆及行人进出的重要的主干道，同时又是车流量大且车速快。附近有通钢及电厂的各种大型货车频繁出入。在确保总工期同时，要求严格按施工图施工，同时要将施工对交通的影响减至最小，保障交通的正常运转，并确保工程质量和施工安全。根据以上原则，拟对排水施工范围进行以下划分：对道路两侧进行围蔽，进行排水管道的施工，保留中间车道行车，等两侧排水管道完成后再施工中间的雨水支管二、施工机械及劳动力使用计划1、施工机械计划名称机械型号需要量使用部位单位数量挖掘机W2-100台1基坑开挖自卸车台3运输余泥经伟仪DJD2-C台1测量放线水准仪AL332-1台1测量放线振动碾16t台1回填、夯实2、项目组织机构设置及劳动力使用计划本工程项目部管理人员设置如下：项目经理1人、专业工程师1人、施工员1人、技术员1人、工地质检员1人、材料员1人、安全员1人，财务1人。劳动力使用；工人在高峰期间安排30人（其中包括机械工、电工等维护工种）。三、施工进度计划本工程自2010年4月27日开工至2010年5月17日竣工，施工工期为20天。第三节施工技术措施本工程的雨水排水管采用机制Ⅱ级重型钢筋混凝土承插管，管径从DN300、DN400。管坑回填要求采用石屑回填，回填时必须用水分层冲实。密实度达到95％以上。一、排水管道施工1、测量放线基坑开挖前根据道路设计图纸及排水施工方案进行中线定位；开挖过程中，必须对中线，高程、基坑下口线，基坑底工作面的宽度进行检测，并在人工清底前测放高程控制桩；根据清底后管线中线桩及设计基础宽度测放管线基础结构宽度，同时测放管线基础高程控制桩。2、基坑开挖用挖掘机械挖至雨水管基础标高位置后方可进行雨水管的施工。3、基底处理、坑底夯实基坑开挖后，应将基底的岩石、砾石等坚硬物体铲除至设计标高以下150～200mm，然后铺上沙土整平夯实。4、铺设砂垫层在基底检验合格后应及时铺设150mm中砂垫层，在铺设砂垫层的过程中要将砂中的石块等杂物清净并找好坡度。5、下管、安管混凝土枕基浇筑完成强度达到5MPa以上时，方可进行下管。采用吊车进行下管。安管的对口间隙为10mm。6、抹带抹带及接口均用1：2.5砂浆。抹带前将管口及管外皮抹带处洗刷干净。带宽120mm；带厚均为30mm。抹带分两层做完，第一层砂浆厚度约为带厚...
