第7章 图样画法VIP免费

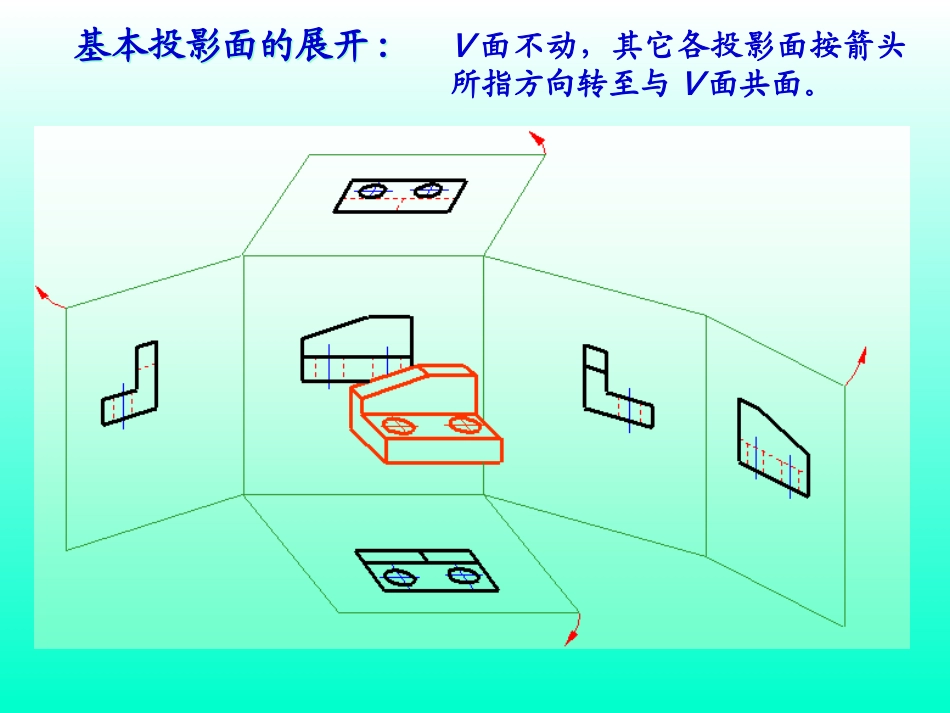

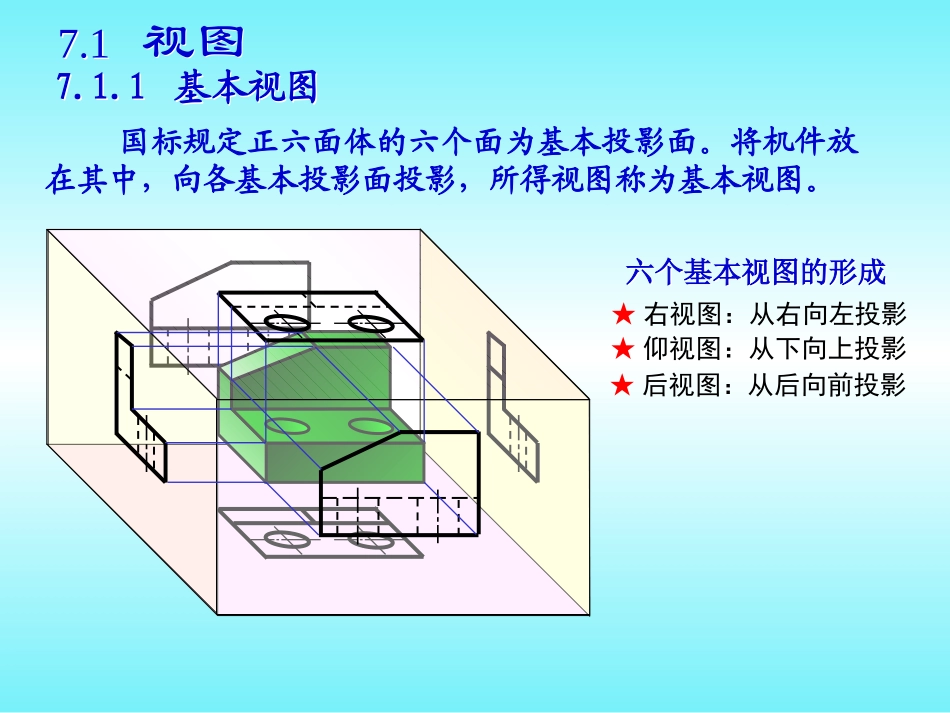

第第77章图样画法章图样画法第第77章图样画法章图样画法7.1视图7.1视图7.1.1基本视图7.1.1基本视图六个基本视图的形成六个基本视图的形成★仰视图：从下向上投影★后视图：从后向前投影国标规定正六面体的六个面为基本投影面。将机件放在其中，向各基本投影面投影，所得视图称为基本视图。★右视图：从右向左投影V面不动，其它各投影面按箭头所指方向转至与V面共面。基本投影面的展开:基本投影面的展开:主、俯、仰、后四个视图等长主、左、右、后四个视图等高俯、左、仰、右四个视图等宽基本视图的投影规律：基本视图的投影规律：（俯视图）（主视图）（仰视图）（右视图）（左视图）（后视图）按基本视图的位置配置各视图，可不标注。按基本视图的位置配置各视图，可不标注。长对正宽相等长对正高平齐六个基本视图的配置：六个基本视图的配置：长宽高外前里后对称性对称性对称性CBA7.1.2向视图7.1.2向视图ABC1.是表达机件某基本投影方向的视图；2.是可自由配置的视图；3.必须标注视图名称和投影方向。4.投影方向的箭头尽量配置在主、左视图上。1.是表达机件某基本投影方向的视图；2.是可自由配置的视图；3.必须标注视图名称和投影方向。4.投影方向的箭头尽量配置在主、左视图上。后视图在基本视图位置,也可标注节省图纸幅面BABA(1)局部视图的断裂边界用波浪线或双折线表示(2)局部外形轮廓线呈完整封闭图形时，波浪线省略不画。(3)局部视图按基本视图配置，可不标注；按向视图配置，必须标注。7.1.3局部视图7.1.3局部视图将机件的局部结构,向基本投影面投影,所得的视图称为局部视图。将机件的局部结构,向基本投影面投影,所得的视图称为局部视图。`按基本视图配置，可省略标注按向视图配置，必须标注对称符号对称结构的局部视图对称结构的局部视图BAAB例：将左视图和右视图改为局部视图例：将左视图和右视图改为局部视图用点画线分割斜视图的形成斜视图的形成VHA新投影面压紧杆的三视图不能反映某些结构的实形7.1.4斜视图7.1.4斜视图正垂面视图配置方案一ACBBAC斜视图和局部视图按投影关系配置斜视图和局部视图按投影关系配置允许斜视图旋转成水平或垂直位置允许斜视图旋转成水平或垂直位置A视图配置方案二图名靠近箭头可标注角度60°斜视图中波浪线的正确画法斜视图中波浪线的正确画法不应穿过孔洞不应超出轮廓不作为图线延长线正确假想用剖切面把机件剖开，移去观察者和剖切面之间的部分，将余下部分向投影面投影，所得图形称为剖视图。7.2.1剖视图的基本概念7.2.1剖视图的基本概念7.2剖视图7.2剖视图A-AAAVWH主视剖切位置投影方向图名画剖视图注意事项：1.剖切位置剖切平面(或柱面)应通过内部结构的轴线或对称面，并平行于相应的投影面2.假想剖切其它视图应完整画出。3.虚线处理表达清楚的结构，可省略虚线。4.避免漏线画出剖切面之后的可见部分。5.剖面符号与主要轮廓线成45°的等距细实线，同一图上同一物体各剖视图的剖面线方向和间隔应一致。省略虚线避免漏线剖面符号剖面符号剖面区域固体材料液体材料气体材料金属材料/普通砖非金属材料（除普通砖外）特定剖面符号分类示例特定剖面符号分类示例45°等距细实线45°30°或60°等距细实线大面积剖面区域沿周边画剖面线剖面区用点阵剖面区涂色通用剖面符号通用剖面符号正确漏画线多线交线平面正确错误错误漏画线剖视图中漏线、多线示例剖视图中虚线的处理虚线应省略应画出虚线以表达底板厚度：用剖切面完全剖开机件所得的剖视图１.全剖视图１.全剖视图7.2.2剖视图的种类7.2.2剖视图的种类全剖视图全剖视图半剖视图半剖视图局部剖视图局部剖视图AAA—A省略标注适用范围：内形较复杂外形简单，或外形在其它视图已表达清楚的形体。剖视图的标注：1.按基本视图配置，可省略箭头。2.按基本视图配置，剖切面通过对称面或基本对称面，省略标注。剖视图的画图步骤:⑴形体分析⑵确定剖切面的位置及剖切范围⑶画剖视图⑷画剖面区域符号⑸剖视图的标注：以机件的对称线为界，一半画剖视，另一半画视图，所得图形称为半剖视图。：以机件的对称线为界，一半画剖视，另一半画视图，所得图形称为半剖视图。AAφ24A—A2.半剖视图2.半剖视图BBB—...
