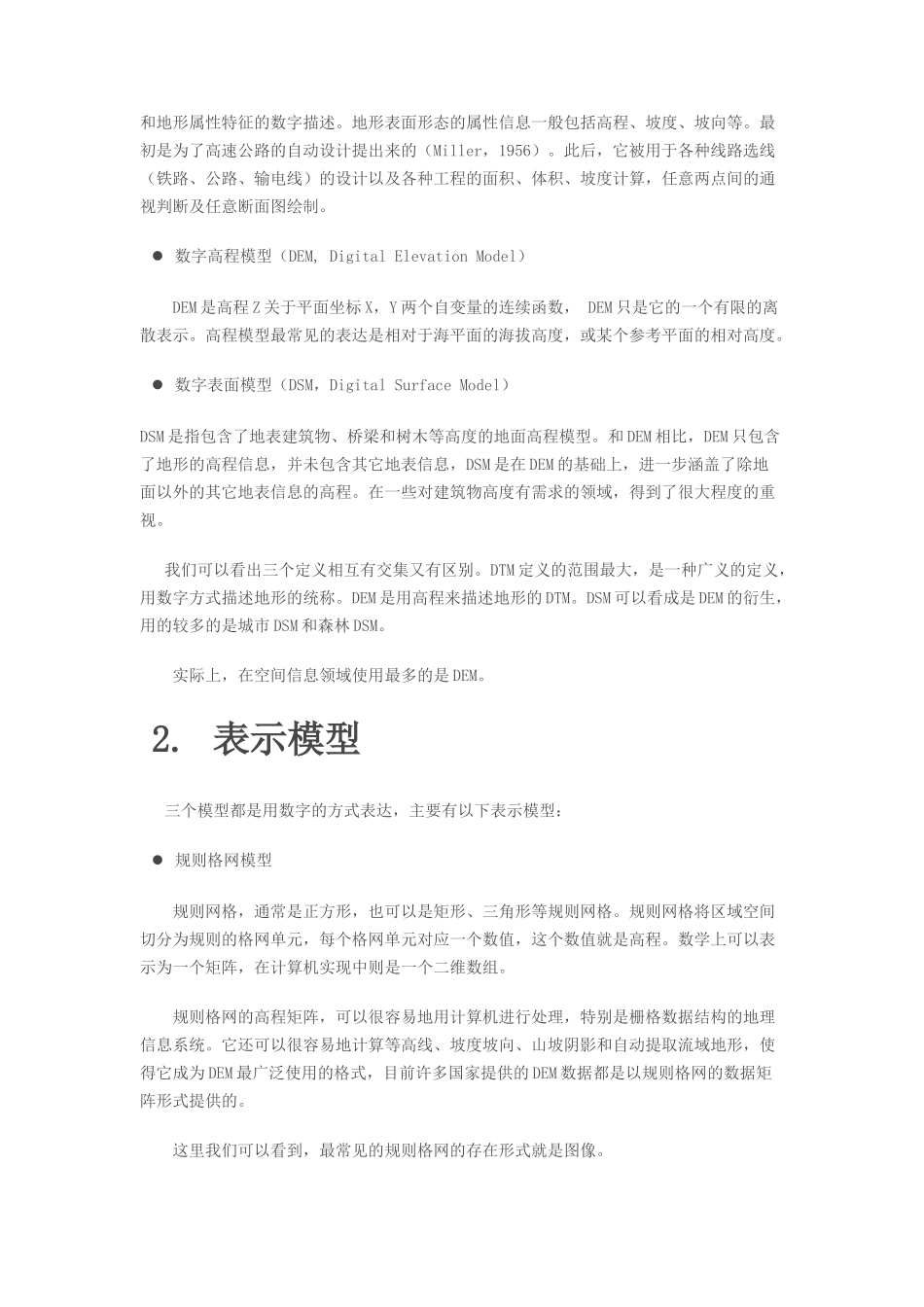

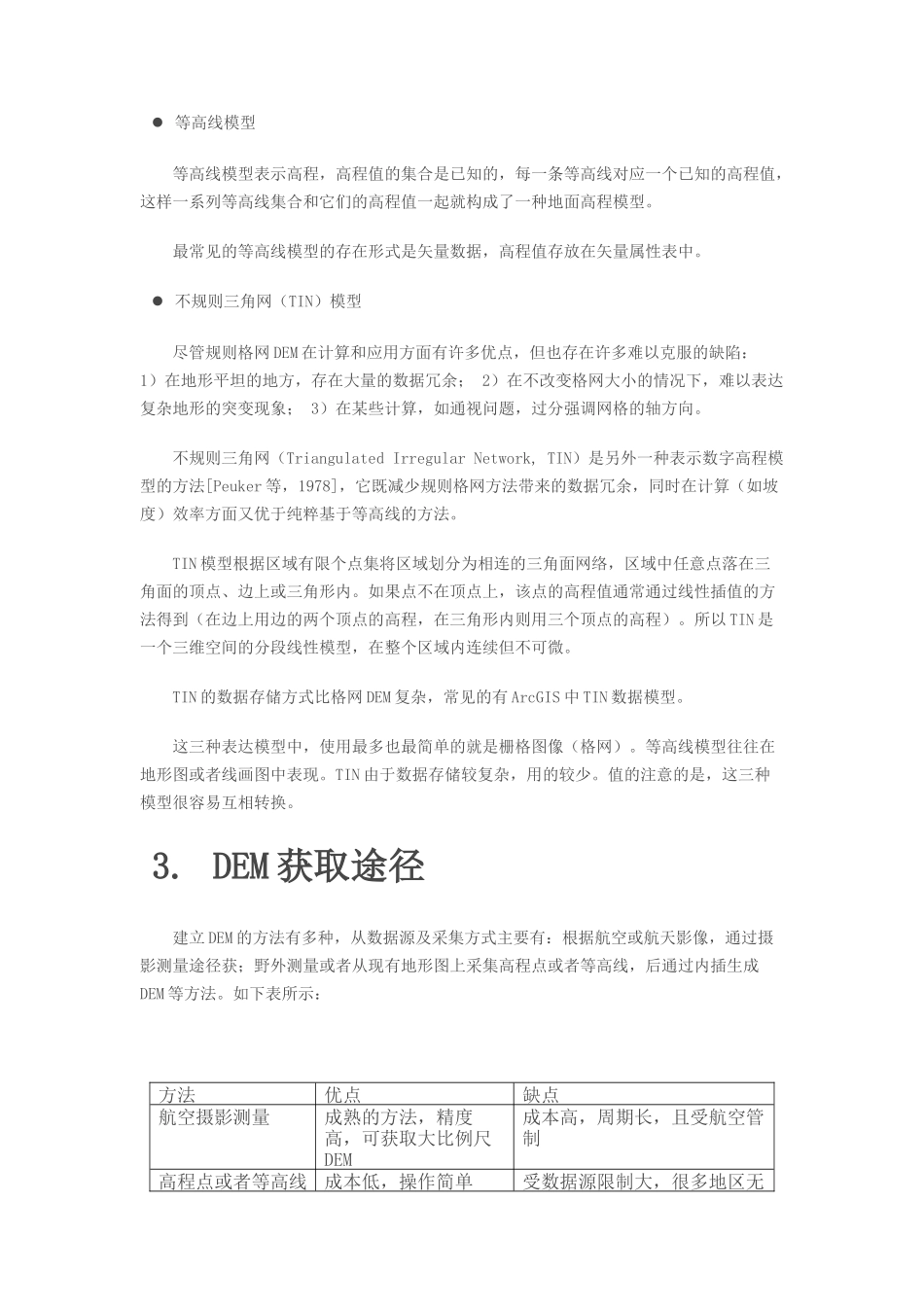

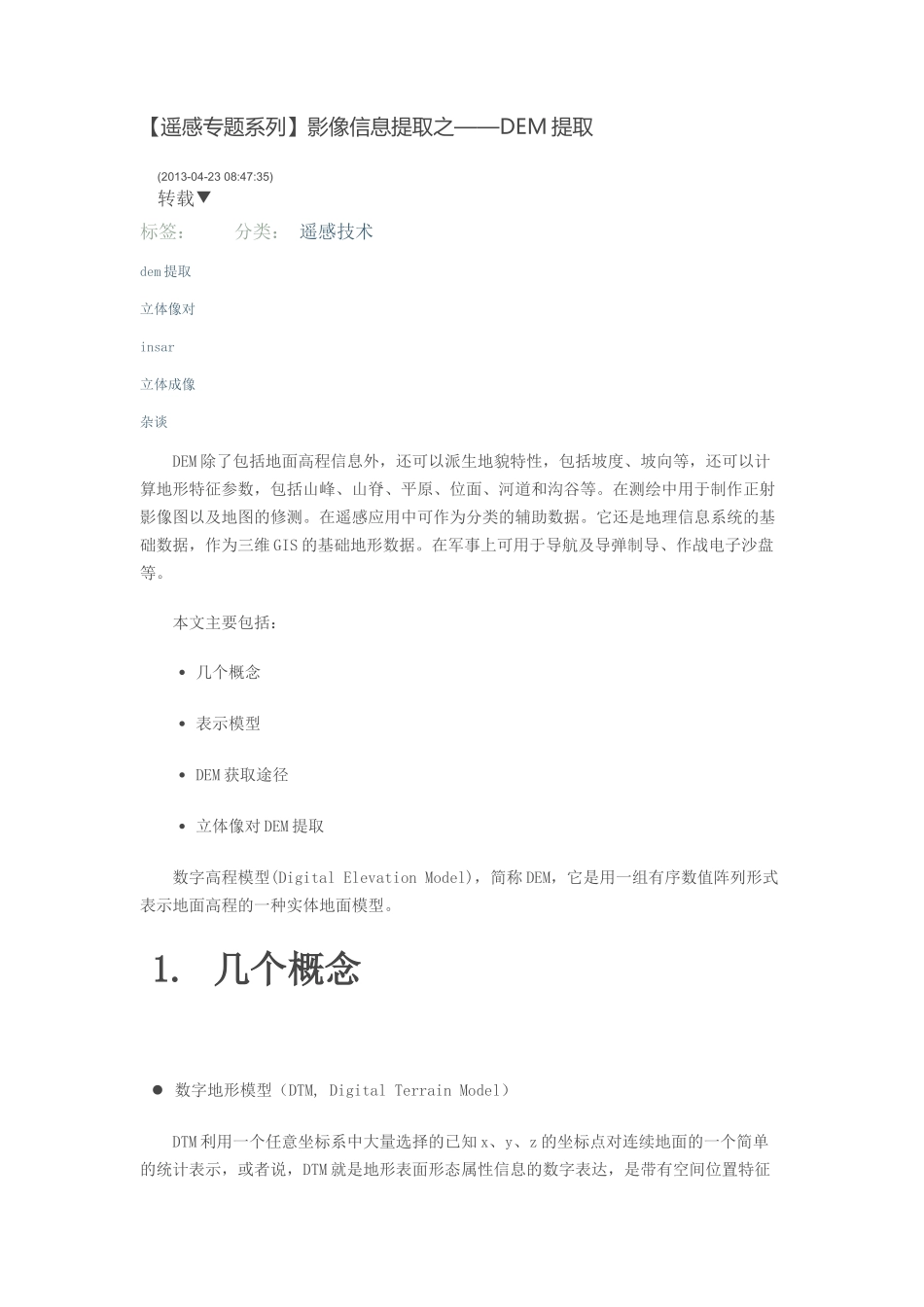

【遥感专题系列】影像信息提取之——DEM提取(2013-04-2308:47:35)转载▼标签：dem提取立体像对insar立体成像杂谈分类：遥感技术DEM除了包括地面高程信息外，还可以派生地貌特性，包括坡度、坡向等，还可以计算地形特征参数，包括山峰、山脊、平原、位面、河道和沟谷等。在测绘中用于制作正射影像图以及地图的修测。在遥感应用中可作为分类的辅助数据。它还是地理信息系统的基础数据，作为三维GIS的基础地形数据。在军事上可用于导航及导弹制导、作战电子沙盘等。本文主要包括：几个概念表示模型DEM获取途径立体像对DEM提取数字高程模型(DigitalElevationModel)，简称DEM，它是用一组有序数值阵列形式表示地面高程的一种实体地面模型。1.几个概念数字地形模型（DTM,DigitalTerrainModel）DTM利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一个简单的统计表示，或者说，DTM就是地形表面形态属性信息的数字表达，是带有空间位置特征和地形属性特征的数字描述。地形表面形态的属性信息一般包括高程、坡度、坡向等。最初是为了高速公路的自动设计提出来的（Miller，1956）。此后，它被用于各种线路选线（铁路、公路、输电线）的设计以及各种工程的面积、体积、坡度计算，任意两点间的通视判断及任意断面图绘制。数字高程模型（DEM,DigitalElevationModel）DEM是高程Z关于平面坐标X，Y两个自变量的连续函数，DEM只是它的一个有限的离散表示。高程模型最常见的表达是相对于海平面的海拔高度，或某个参考平面的相对高度。数字表面模型（DSM，DigitalSurfaceModel）DSM是指包含了地表建筑物、桥梁和树木等高度的地面高程模型。和DEM相比，DEM只包含了地形的高程信息，并未包含其它地表信息，DSM是在DEM的基础上，进一步涵盖了除地面以外的其它地表信息的高程。在一些对建筑物高度有需求的领域，得到了很大程度的重视。我们可以看出三个定义相互有交集又有区别。DTM定义的范围最大，是一种广义的定义，用数字方式描述地形的统称。DEM是用高程来描述地形的DTM。DSM可以看成是DEM的衍生，用的较多的是城市DSM和森林DSM。实际上，在空间信息领域使用最多的是DEM。2.表示模型三个模型都是用数字的方式表达，主要有以下表示模型：规则格网模型规则网格，通常是正方形，也可以是矩形、三角形等规则网格。规则网格将区域空间切分为规则的格网单元，每个格网单元对应一个数值，这个数值就是高程。数学上可以表示为一个矩阵，在计算机实现中则是一个二维数组。规则格网的高程矩阵，可以很容易地用计算机进行处理，特别是栅格数据结构的地理信息系统。它还可以很容易地计算等高线、坡度坡向、山坡阴影和自动提取流域地形，使得它成为DEM最广泛使用的格式，目前许多国家提供的DEM数据都是以规则格网的数据矩阵形式提供的。这里我们可以看到，最常见的规则格网的存在形式就是图像。等高线模型等高线模型表示高程，高程值的集合是已知的，每一条等高线对应一个已知的高程值，这样一系列等高线集合和它们的高程值一起就构成了一种地面高程模型。最常见的等高线模型的存在形式是矢量数据，高程值存放在矢量属性表中。不规则三角网（TIN）模型尽管规则格网DEM在计算和应用方面有许多优点，但也存在许多难以克服的缺陷：1）在地形平坦的地方，存在大量的数据冗余；2）在不改变格网大小的情况下，难以表达复杂地形的突变现象；3）在某些计算，如通视问题，过分强调网格的轴方向。不规则三角网（TriangulatedIrregularNetwork,TIN）是另外一种表示数字高程模型的方法[Peuker等，1978]，它既减少规则格网方法带来的数据冗余，同时在计算（如坡度）效率方面又优于纯粹基于等高线的方法。TIN模型根据区域有限个点集将区域划分为相连的三角面网络，区域中任意点落在三角面的顶点、边上或三角形内。如果点不在顶点上，该点的高程值通常通过线性插值的方法得到（在边上用边的两个顶点的高程，在三角形内则用三个顶点的高程）。所以TIN是一个三维空间的分段线性模型，在整个区域内连续但不可微。TIN的数据存储方式比格网DEM复杂，常见的有ArcGIS中TIN数据模型。这三种表达模型中，...
