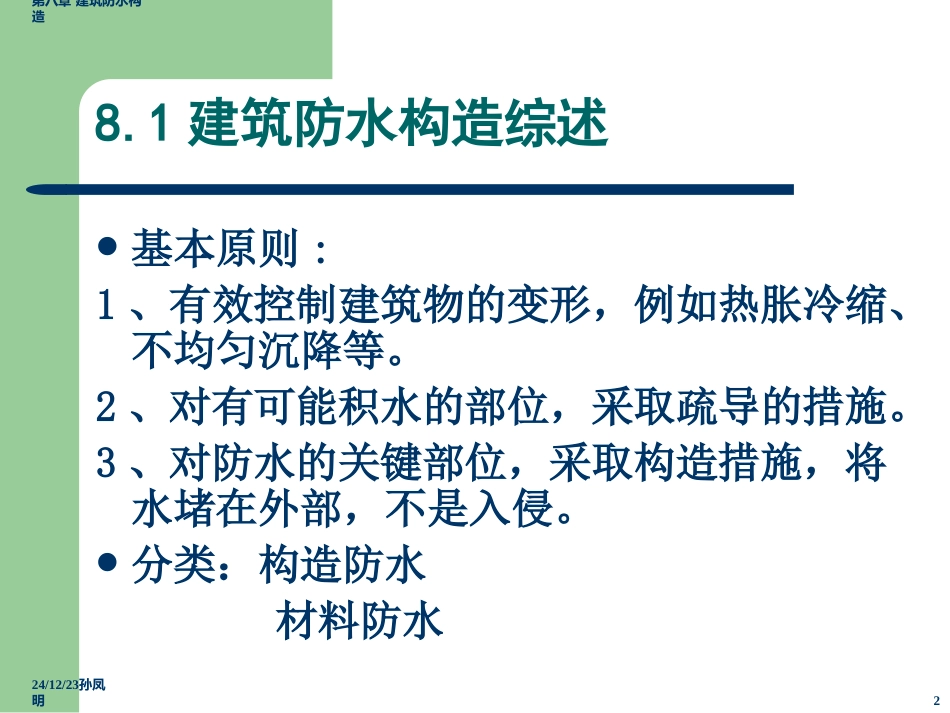

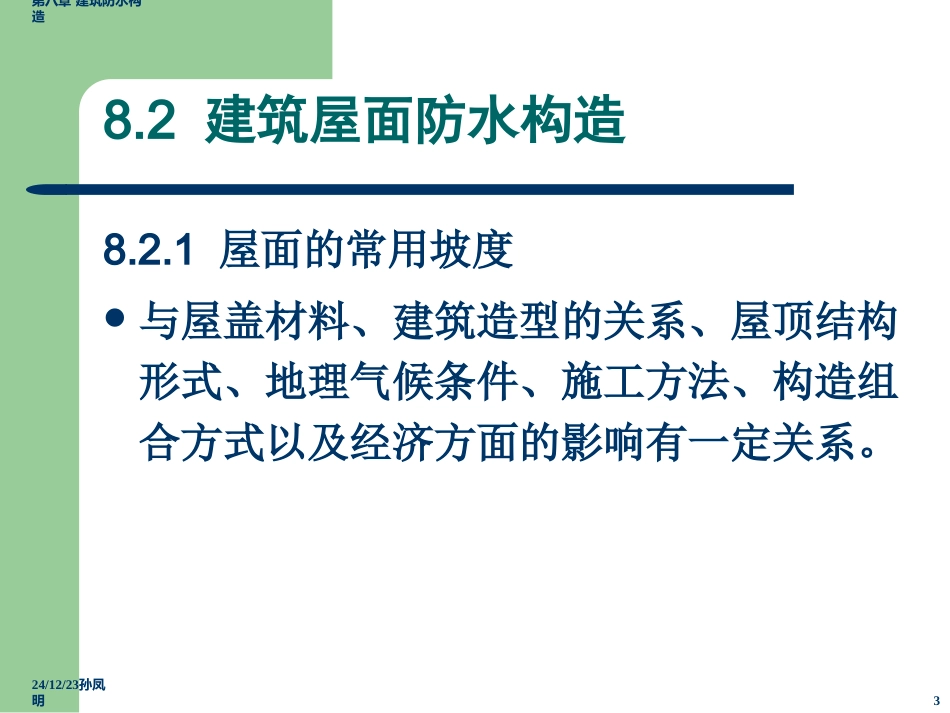

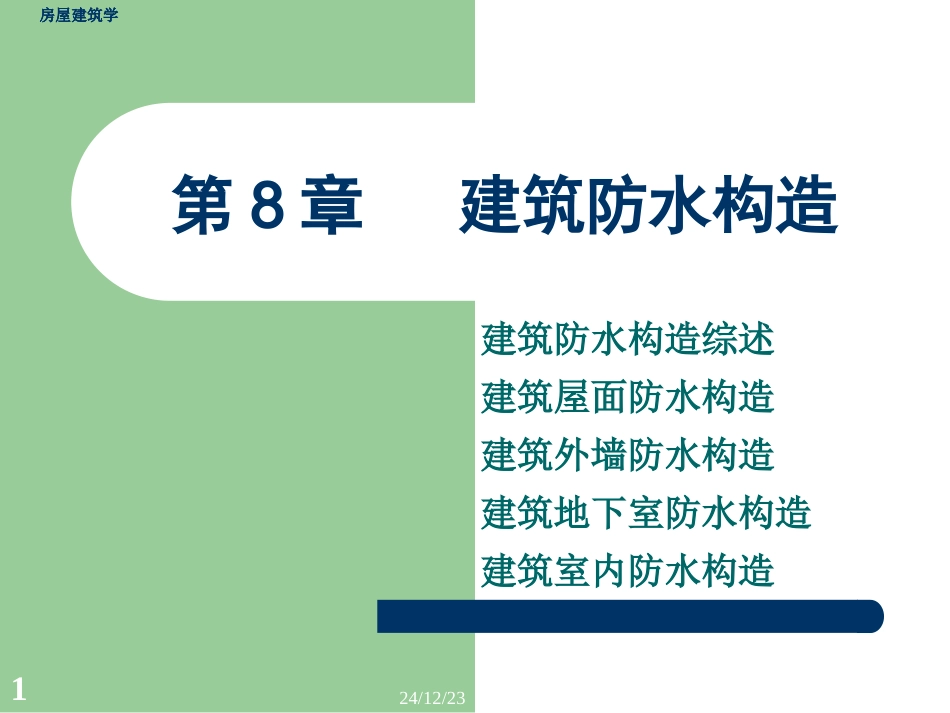

24/12/231房屋建筑学第8章建筑防水构造建筑防水构造综述建筑屋面防水构造建筑外墙防水构造建筑地下室防水构造建筑室内防水构造房屋建筑学24/12/23孙凤明第八章建筑防水构造28.1建筑防水构造综述基本原则:1、有效控制建筑物的变形,例如热胀冷缩、不均匀沉降等。2、对有可能积水的部位,采取疏导的措施。3、对防水的关键部位,采取构造措施,将水堵在外部,不是入侵。分类:构造防水材料防水24/12/23孙凤明第八章建筑防水构造38.2建筑屋面防水构造8.2.1屋面的常用坡度与屋盖材料、建筑造型的关系、屋顶结构形式、地理气候条件、施工方法、构造组合方式以及经济方面的影响有一定关系。24/12/23孙凤明第八章建筑防水构造4压型钢板屋面坡度较缓海草屋面坡度较陡中国南方传统建筑坡屋顶北欧传统建筑坡屋顶24/12/23孙凤明第八章建筑防水构造5屋面分仓缝设置不规范屋面分仓缝设置不规范导致刚性防水层开裂导致刚性防水层开裂屋面檐口是变形的敏感部位24/12/23孙凤明第八章建筑防水构造6不均匀沉降导致墙面开裂24/12/23孙凤明第八章建筑防水构造7排水坡度的形成1.搁置坡度:亦称撑坡或结构找坡。屋顶的结构层根据屋面排水坡度搁置成倾斜,再铺设防水层等。这种做法不需另加找坡层,荷载轻、施工简便,造价低,应吊顶棚好一些。2.垫置坡度:亦称垫坡或材料找坡。屋顶结构层水平搁置,采用价廉、质轻的材料,如炉渣加水泥或石灰来垫置屋面排水坡度,上面再做防水层。垫置坡度不宜过大,避免徒增材料和荷载。须设保温层的地区,也可用保温材料来形成坡度。24/12/23孙凤明第八章建筑防水构造8常用屋面的最小坡度:平屋面:2%坡屋面:普通瓦屋面不设基层屋面板:1:2普通瓦屋面下设基层屋面板并铺油毡:1:2.5石棉瓦屋面:1:3波形金属瓦屋面:1:4压型钢板屋面:1:724/12/23孙凤明第八章建筑防水构造9不同的屋面防水材料有各自的排水坡度范围:24/12/23孙凤明第八章建筑防水构造108.2.2平屋面的防水构造一、排水方式1.外檐自由落水:屋面伸出外墙,形成挑出的外檐,使屋面的雨水经外檐自由落下至地面。一般适用于低层及雨水较少地区。2.外檐沟排水:屋面可以根据房屋的跨度和外形需要,做成单坡、双坡或四坡排水,同时相应地在单面、双面或四面设置排水檐沟。雨水从屋面排至檐沟,沟内垫出不小于0.5%的纵向坡度,把雨水引向雨水口经水落管泄至地面。24/12/23孙凤明第八章建筑防水构造113.女儿墙内檐排水:设有女儿墙的平屋顶,可在女儿墙里面设内檐沟或近外檐处垫坡排水,雨水口可穿过女儿墙在外墙外面设水落管。4.内排水:大面积、多跨、高层以及特种要求的平屋顶常做成内排水方式。雨水经雨水口流入室内水落管,再由地下管道把雨水排到室外排水系统。24/12/23孙凤明第八章建筑防水构造12二、平屋面防水方案1、卷材防水方案2、刚性材料防水方案3、涂膜防水方案4、平屋面防水方案的选择5、种植屋面构造24/12/23孙凤明第八章建筑防水构造131、卷材防水方案防水材料要求有较好的延展性、耐气候性。24/12/23孙凤明第八章建筑防水构造1424/12/23孙凤明第八章建筑防水构造15(1)常用防水材料:沥青类防水卷材纸胎石油沥青油毡,容易产生起鼓、沥青流淌、油毡开裂等问题,从而导致防水质量下降和使用寿命缩短,近年来在实际工程中已较少用。改性沥青卷材:人造纤维基,氯丁橡胶沥青、丁基橡胶沥青等改性沥青,适应变形的能力和耐久性大幅提高。24/12/23孙凤明第八章建筑防水构造16高分子卷材:耐老化、耐低温、耐腐蚀等性能更好。主要产品包括三元乙丙防水卷材、三元丁橡胶防水卷材、树脂基的聚氯乙烯防水卷材、橡胶与树脂共混的氯化聚乙烯-橡胶共混的防水卷材等。具有重量轻,适用温度范围宽(-20~80℃),耐候性好,抗拉强度高,延伸率大等优点。卷材粘和剂(冷底子油、沥青胶等)24/12/23孙凤明第八章建筑防水构造17(2)屋面的构造层次:不保温和不上人的卷材防水屋面构造层次,从下至上为:1)结构层:采用钢筋混凝土,现浇或预制均可。2)找坡层:找平层一般采用20mm厚l:3水泥砂浆,也可采用1:8沥青砂浆等。最薄处20mm左右。24/12/23孙凤明第八章建筑防水构造183)...
