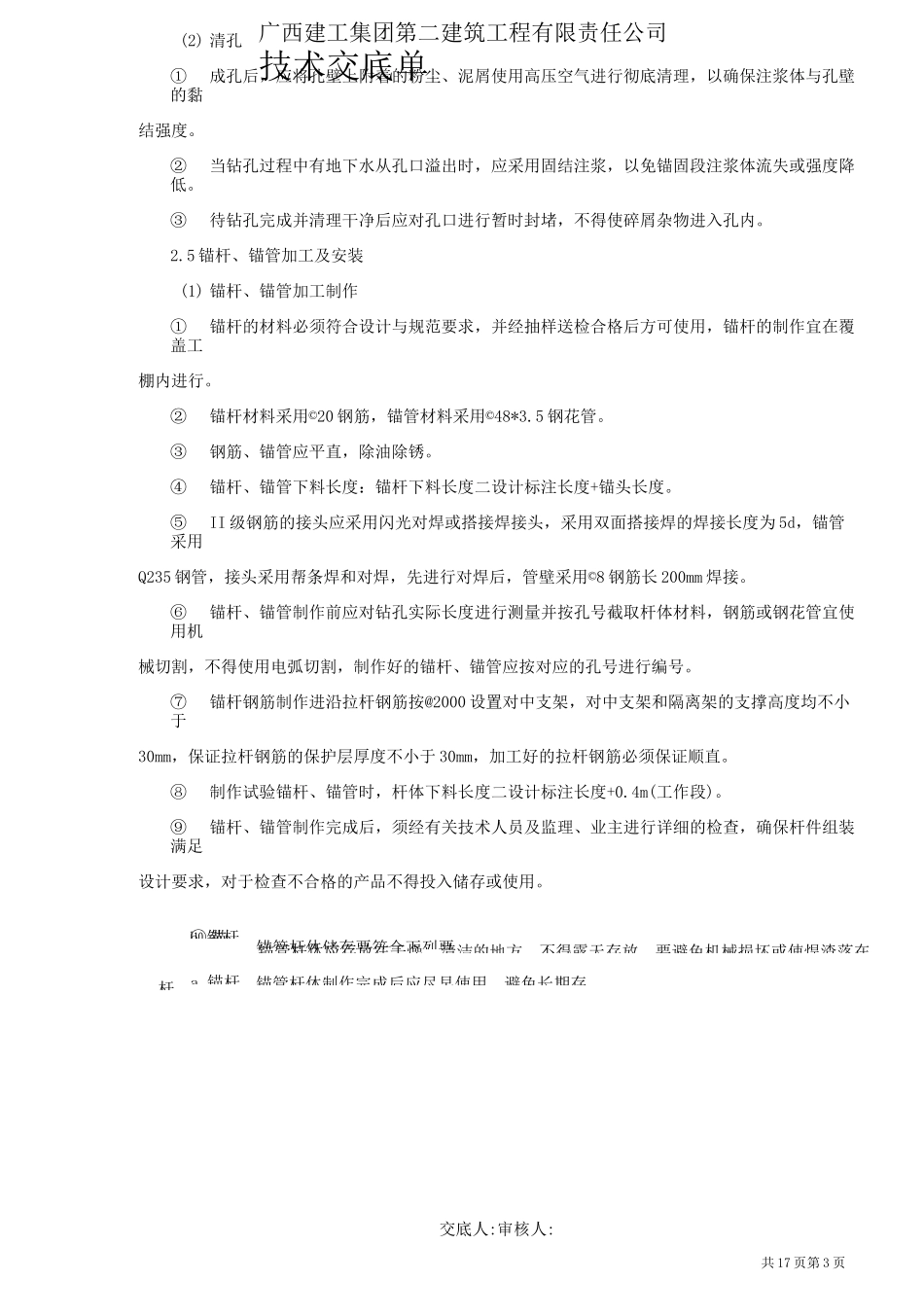

接受交底交底人:审核人:施工单位：广西建工集团第二建筑工程有限责任公司工程部位土方开挖、土质情况:施工现场斜面土质均为硬塑粉质黏土、硬塑黏土②1亚层：稍湿，致密状结构，硬塑（局部呈坚硬状），层厚1.00〜12.80m，层顶埋深0.00〜3.10m，标高87.23〜92.45m，属中压缩性土。二、锚杆、锚管施工:1.工艺流程及施工布置本工程施工顺序为：土方开挖至-2.50m—锚杆一坡面素喷混防护一土方开挖至-6.00m—施工锚杆及坡面防护。2.锚杆、锚管施工2.1施工准备项目部组织施工管理人员及施工班组，学习“设计图纸”及“施工组织设计方案”；熟悉施工的各方法技术，同时进行方法、质量、技术交底。勘查施工现场，收集和了解施工场地地下管线分布情况。严禁盲目施工，造成管线破坏等损失。清除现场障碍物，平整施工场地。根据场地情况合理布置设备的安装、材料的堆放部位。了解供电、供水情况，电力、供水供应必须满足施工要求，并做好安全、文明施工的各种工作。2.2土方开挖基坑要按设计要求严格分层分段开挖，每层开挖的最大深度取决于在支护投入工作前土壁可以自稳而不发生滑动破坏的能力，常取锚杆锚管竖向间距，一般为1.3〜1.5m左右。每层开挖的水平分段宽度也取决于土壁自稳能力，且与支护施工流程相互衔接，一般为10〜15m长。土层条件较好地段,各水平分段之间可连挖，土质不好时应采取跳挖。严禁边壁出现超挖或造成边壁土体松动。2.3布置孔位在支护工作面形成后，利用经纬仪或全站仪及皮尺，根据设计方案在实地测量确定钻孔位置。2.4钻孔（1）在确定钻孔位置后，采用钻机按设计方案角度9=15°及相应的钻孔长度进行钻进成孔。钻孔孔径2100mm；允许钻孔孔位误差在W±100mm。钻机施工前应调整好角度，角度误差W±1°，用钻孔设备钻孔然后下钢筋打入土层内。锚管采用空压机用动力头将管体打入土体中。钻进时应做好原始记录，发现异常情况，应及时向设计人员进行汇报。共17页第1页建设单位柳州市经济实用住房发展中心单位工程名称柳州市石烂路片区保障性住房项目（二期）--经济适用性住房13#、14#楼及地下室工程建设单单位工程名柳州市经济实用住房发展中柳州市石烂路片区保障性住房项目(二期)--经济适用性住房13#、1工程部土方开填发日期:2017年8月8日接受交底交底人:审核人:共17页第2页广西建工集团第二建筑工程有限责任公司技术交底单施工单位：广西建工集团第二建筑工程有限责任公司广西建工集团第二建筑工程有限责任公司技术交底单交底人:审核人:共17页第3页⑩锚锚管杆休储存要符合下列要a.锚杆、锚管杆休制作完成后应尽早使用，避免长期存b.锚杆、锚管杆休应存放在干燥、清洁的地方，不得露天存放，要避免机械损坏或使焊渣落在杆(2)清孔①成孔后，应将孔壁上附着的粉尘、泥屑使用高压空气进行彻底清理，以确保注浆体与孔壁的黏结强度。②当钻孔过程中有地下水从孔口溢出时，应采用固结注浆，以免锚固段注浆体流失或强度降低。③待钻孔完成并清理干净后应对孔口进行暂时封堵，不得使碎屑杂物进入孔内。2.5锚杆、锚管加工及安装(1)锚杆、锚管加工制作①锚杆的材料必须符合设计与规范要求，并经抽样送检合格后方可使用，锚杆的制作宜在覆盖工棚内进行。②锚杆材料采用©20钢筋，锚管材料采用©48*3.5钢花管。③钢筋、锚管应平直，除油除锈。④锚杆、锚管下料长度：锚杆下料长度二设计标注长度+锚头长度。⑤II级钢筋的接头应采用闪光对焊或搭接焊接头，采用双面搭接焊的焊接长度为5d，锚管采用Q235钢管，接头采用帮条焊和对焊，先进行对焊后，管壁采用©8钢筋长200mm焊接。⑥锚杆、锚管制作前应对钻孔实际长度进行测量并按孔号截取杆体材料，钢筋或钢花管宜使用机械切割，不得使用电弧切割，制作好的锚杆、锚管应按对应的孔号进行编号。⑦锚杆钢筋制作进沿拉杆钢筋按@2000设置对中支架，对中支架和隔离架的支撑高度均不小于30mm，保证拉杆钢筋的保护层厚度不小于30mm，加工好的拉杆钢筋必须保证顺直。⑧制作试验锚杆、锚管时，杆体下料长度二设计标注长度+0.4m(工作段)。⑨锚杆、锚管制作完成后，须经有关技术人员及监理、业主进行详细的检查，确保杆件组装满足设计要求，对于检查不合格...
