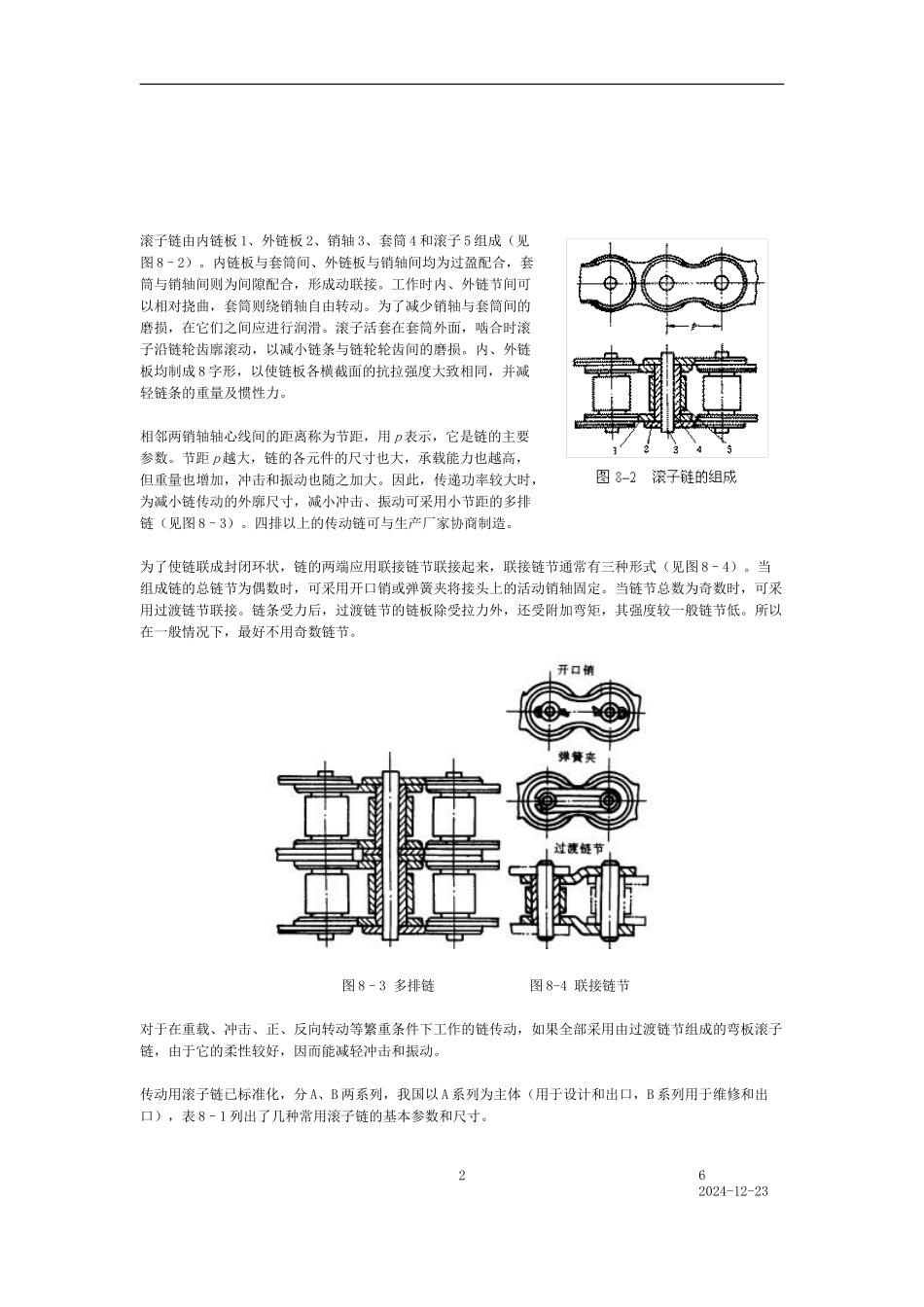

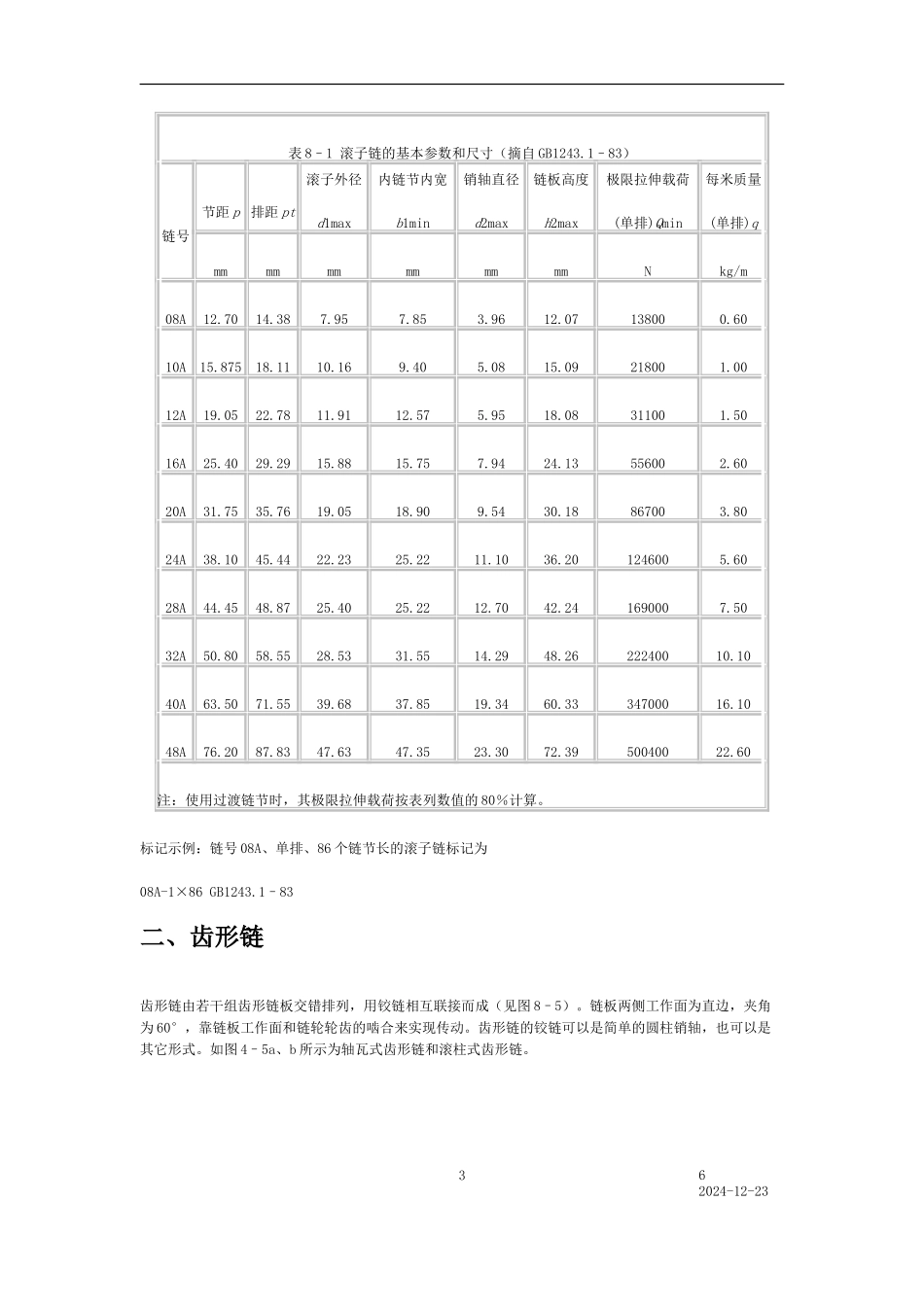

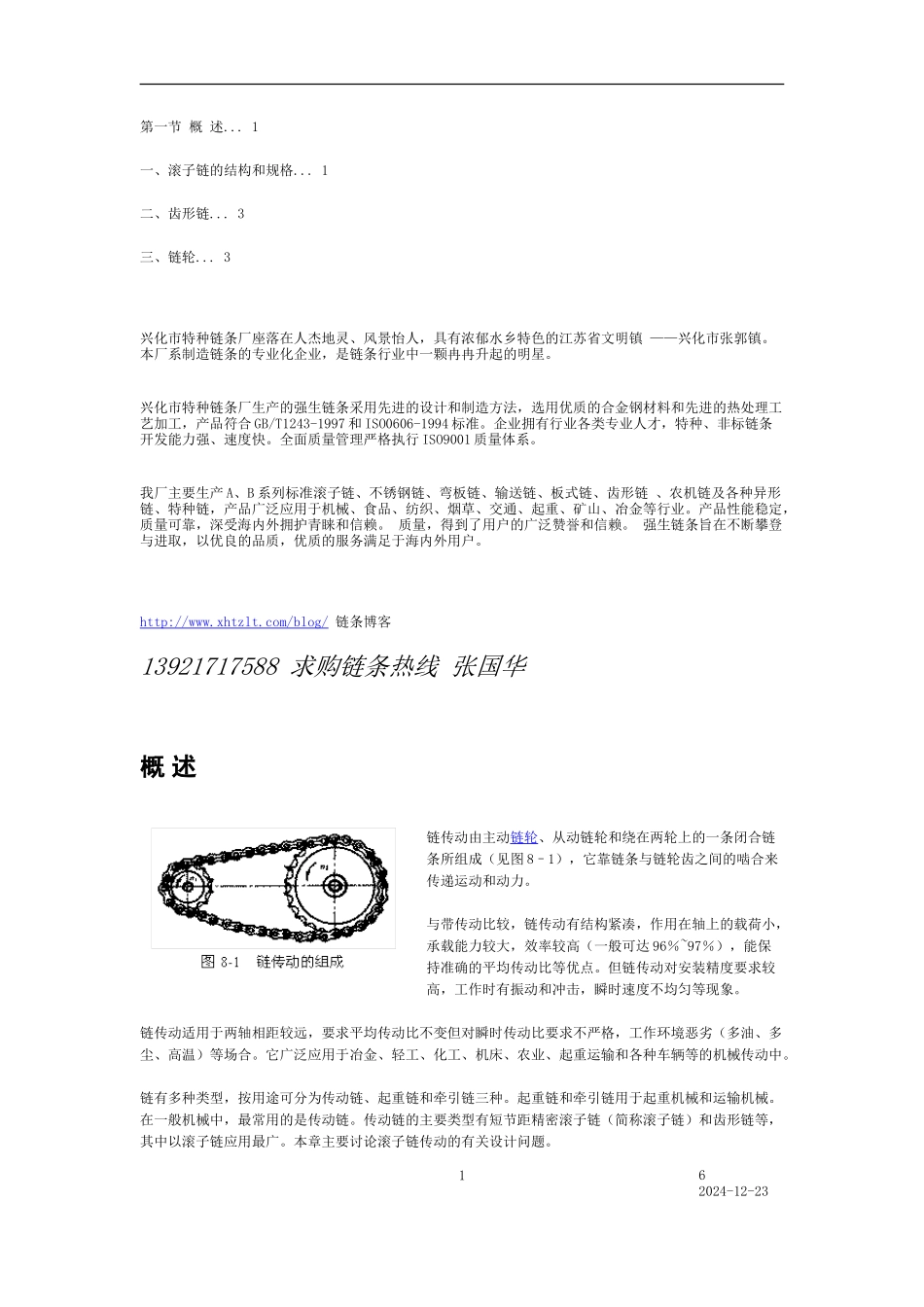

第一节概述...1一、滚子链的结构和规格...1二、齿形链...3三、链轮...3兴化市特种链条厂座落在人杰地灵、风景怡人,具有浓郁水乡特色的江苏省文明镇——兴化市张郭镇。本厂系制造链条的专业化企业,是链条行业中一颗冉冉升起的明星。兴化市特种链条厂生产的强生链条采用先进的设计和制造方法,选用优质的合金钢材料和先进的热处理工艺加工,产品符合GB/T1243-1997和ISO0606-1994标准。企业拥有行业各类专业人才,特种、非标链条开发能力强、速度快。全面质量管理严格执行ISO9001质量体系。我厂主要生产A、B系列标准滚子链、不锈钢链、弯板链、输送链、板式链、齿形链、农机链及各种异形链、特种链,产品广泛应用于机械、食品、纺织、烟草、交通、起重、矿山、冶金等行业。产品性能稳定,质量可靠,深受海内外拥护青睐和信赖。质量,得到了用户的广泛赞誉和信赖。强生链条旨在不断攀登与进取,以优良的品质,优质的服务满足于海内外用户。http://www.xhtzlt.com/blog/链条博客13921717588求购链条热线张国华概述链传动由主动链轮、从动链轮和绕在两轮上的一条闭合链条所组成(见图8–1),它靠链条与链轮齿之间的啮合来传递运动和动力。与带传动比较,链传动有结构紧凑,作用在轴上的载荷小,承载能力较大,效率较高(一般可达96%~97%),能保持准确的平均传动比等优点。但链传动对安装精度要求较高,工作时有振动和冲击,瞬时速度不均匀等现象。链传动适用于两轴相距较远,要求平均传动比不变但对瞬时传动比要求不严格,工作环境恶劣(多油、多尘、高温)等场合。它广泛应用于冶金、轻工、化工、机床、农业、起重运输和各种车辆等的机械传动中。链有多种类型,按用途可分为传动链、起重链和牵引链三种。起重链和牵引链用于起重机械和运输机械。在一般机械中,最常用的是传动链。传动链的主要类型有短节距精密滚子链(简称滚子链)和齿形链等,其中以滚子链应用最广。本章主要讨论滚子链传动的有关设计问题。62024-12-231滚子链由内链板1、外链板2、销轴3、套筒4和滚子5组成(见图8–2)。内链板与套筒间、外链板与销轴间均为过盈配合,套筒与销轴间则为间隙配合,形成动联接。工作时内、外链节间可以相对挠曲,套筒则绕销轴自由转动。为了减少销轴与套筒间的磨损,在它们之间应进行润滑。滚子活套在套筒外面,啮合时滚子沿链轮齿廓滚动,以减小链条与链轮轮齿间的磨损。内、外链板均制成8字形,以使链板各横截面的抗拉强度大致相同,并减轻链条的重量及惯性力。相邻两销轴轴心线间的距离称为节距,用p表示,它是链的主要参数。节距p越大,链的各元件的尺寸也大,承载能力也越高,但重量也增加,冲击和振动也随之加大。因此,传递功率较大时,为减小链传动的外廓尺寸,减小冲击、振动可采用小节距的多排链(见图8–3)。四排以上的传动链可与生产厂家协商制造。为了使链联成封闭环状,链的两端应用联接链节联接起来,联接链节通常有三种形式(见图8–4)。当组成链的总链节为偶数时,可采用开口销或弹簧夹将接头上的活动销轴固定。当链节总数为奇数时,可采用过渡链节联接。链条受力后,过渡链节的链板除受拉力外,还受附加弯矩,其强度较一般链节低。所以在一般情况下,最好不用奇数链节。图8–3多排链图8-4联接链节对于在重载、冲击、正、反向转动等繁重条件下工作的链传动,如果全部采用由过渡链节组成的弯板滚子链,由于它的柔性较好,因而能减轻冲击和振动。传动用滚子链已标准化,分A、B两系列,我国以A系列为主体(用于设计和出口,B系列用于维修和出口),表8–1列出了几种常用滚子链的基本参数和尺寸。62024-12-232表8–1滚子链的基本参数和尺寸(摘自GB1243.1–83)链号节距p排距pt滚子外径d1max内链节内宽b1min销轴直径d2max链板高度h2max极限拉伸载荷(单排)Qmin每米质量(单排)qmmmmmmmmmmmmNkg/m08A12.7014.387.957.853.9612.07138000.6010A15.87518.1110.169.405.0815.09218001.0012A19.0522.7811.9112.575.9518.08311001.5016A25.4029.2915.8815.757.9424.13556002.6020A31.7535.7619.0518.909.5430.18867003.8024A38.1045.4422.2325.2211.1036.201246005.6028A44.4...
