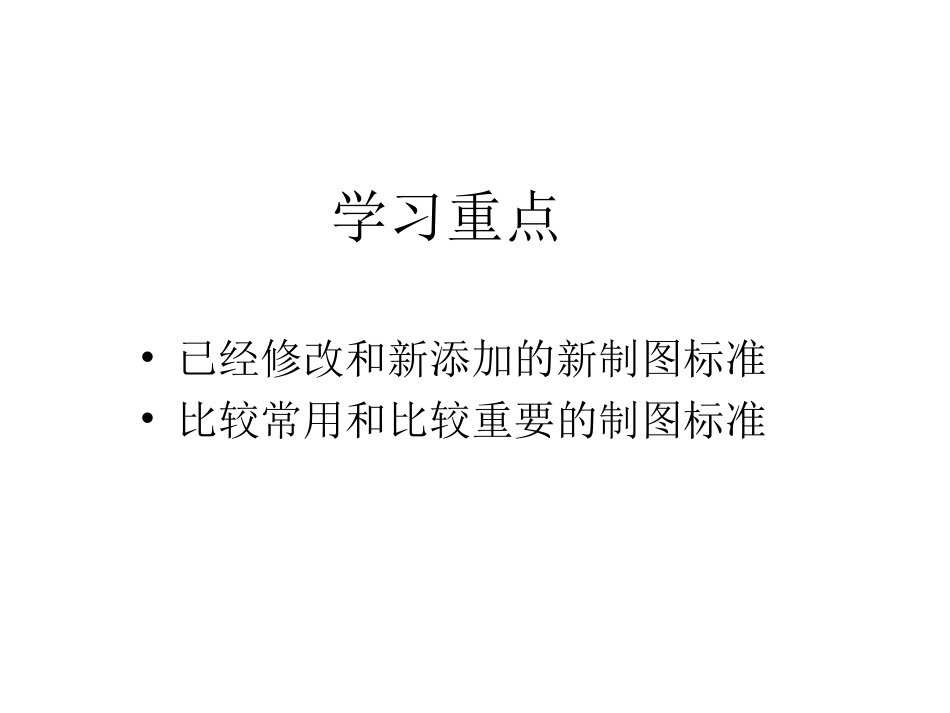

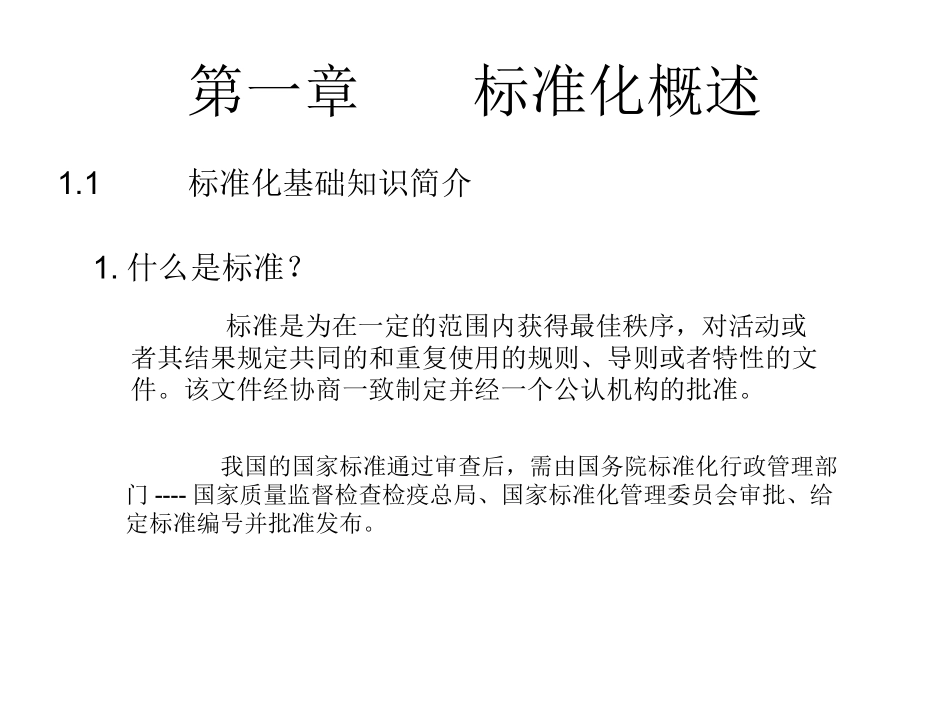

《机械制图》新国家标准学习重点•已经修改和新添加的新制图标准•比较常用和比较重要的制图标准第一章标准化概述1.1标准化基础知识简介1.什么是标准？标准是为在一定的范围内获得最佳秩序，对活动或者其结果规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致制定并经一个公认机构的批准。我国的国家标准通过审查后，需由国务院标准化行政管理部门----国家质量监督检查检疫总局、国家标准化管理委员会审批、给定标准编号并批准发布。2.标准化标准化是指为在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动。包括制定、发布、及实施标准的过程。3.标准化的基本原理：统一、简化、协调、优化4.标准的编号和名称GB/T17451-1998技术制图图样画法视图标准编号标准名称补充要素主体要素（必备）引导要素标准顺序号标准代号及属性①GB-标准级别标准级别：国家标准、行业标准、地方标准和企业标准②T-标准属性"T"表示"推荐性标准"，无"T"时表示"强制性标准"。强制性标准范围可包括以下八种情况：⒈有关国家安全的技术要求；⒉保障人体健康和人身、财产安全的要求；⒊产品及产品生产、储运和使用中的安全、卫生、环境保护、电磁兼容等技术要求；⒋工程建设的质量、安全、卫生、环境保护要求及国家需要控制的工程建设的其他要求；⒌污染物排放限制和环境质量要求；⒍保护动植物生命和健康的要求；⒎防止欺骗、保护消费者利益的要求；⒏国家需要控制的重要产品的技术要求。1.2机械制图国家标准的制定修改动态1985年起实施的国家标准现行标准编号现行标准名称标准编号分类基本规定GB/T4457.1-1984GB/T14689-1993技术制图图纸幅面及格式GB/T4457.2-1984GB/T14690-1993GB/T4457.3-1984GB/T14691-1993GB/T17450-1998GB/T4457.4-2002GB/T4457.4-1984GB/T17453-1998GB/T4457.5-1984GB/T4457.5-1984技术制图比例技术制图字体技术制图图线机械制图图样画法图线技术制图图样画法剖面区域的表示方法机械制图剖面符号1985年起实施的国家标准现行标准编号现行标准名称标准编号分类GB/T17451-1998GB/T4458.1-2002GB/T4458.1-1984GB/T17452-1998GB/T4458.6-2002GB/T16675.1-1996-GB/T4457.2-2003GB/T4458.2-1984GB/T4458.2-2003GB/T4458.3-1984GB/T4458.3-1984GB/T4458.4-1984GB/T4458.4-2003GB/T16675.2-1996GB/T4458.5-1984GB/T4458.5-2003-GB/T15754-1995GB/T131-1983GB/T131-1993技术制图图样画法视图机械制图图样画法视图技术制图图样画法剖视图和断面图机械制图图样画法剖视图和断面图技术制图简化表示法第1部分：图样画法技术制图图样画法指引线和基准线的基本规定机械制图装配图中零、部件序号及其编排方法机械制图轴测图机械制图尺寸注法机械制图图样画法尺寸公差与配合注法技术制图圆锥的尺寸和公差注法机械制图表面粗糙度符号、代号及其注法技术制图简化表示法第2部分：尺寸注法基本表示法分类标准编号现行标准名称现行标准编号1985年起实施的国家标准图形符号特殊表示法GB/T4459.7-1998GB/T4459.6-1996GB/T4459.5-1999GB/T4459.4-2003GB/T4459.3-2000GB/T4459.2-2003GB/T4459.5-1984GB/T4459.4-1984GB/T4459.3-1984GB/T4459.2-1984机械制图机构运动简图符号技术制图图样画法未定义形状边的术语和注法机械制图滚动轴承表示法机械制图动密封圈表示法机械制图中心孔表示法机械制图弹簧表示法机械制图花键表示法机械制图齿轮表示法机械制图螺纹及螺纹紧固件表示法GB/T4460-1984GB/T4460-1984GB/T19096-2003---GB/T4459.1-1995GB/T4459.1-1984第二章制图的基本规定2.1制图基本规定概述“基本规定”有两层含义：一是通用性，无论是机械图样还是建筑图样，只要是技术图样都使用。二是与投影法、画法和注法无关。包括《图纸幅面和规格》《比例》《字体》《图线》《剖面符号》2.2标题栏的方位和看图方向第一种情况----按看标题栏的方向看图，即以标注栏中的文字方向为看图方向。≥A3A4A42.2标题栏的方位和看图方向第二种情况----按方向符号指示的方向看图，即令画在对中符号上的等边三角形（即方向符号）位于图纸下边后看图。A4≥A3A4≥A32.3图线（GB/...
