LED照明电源驱动IC产品介绍VIP免费

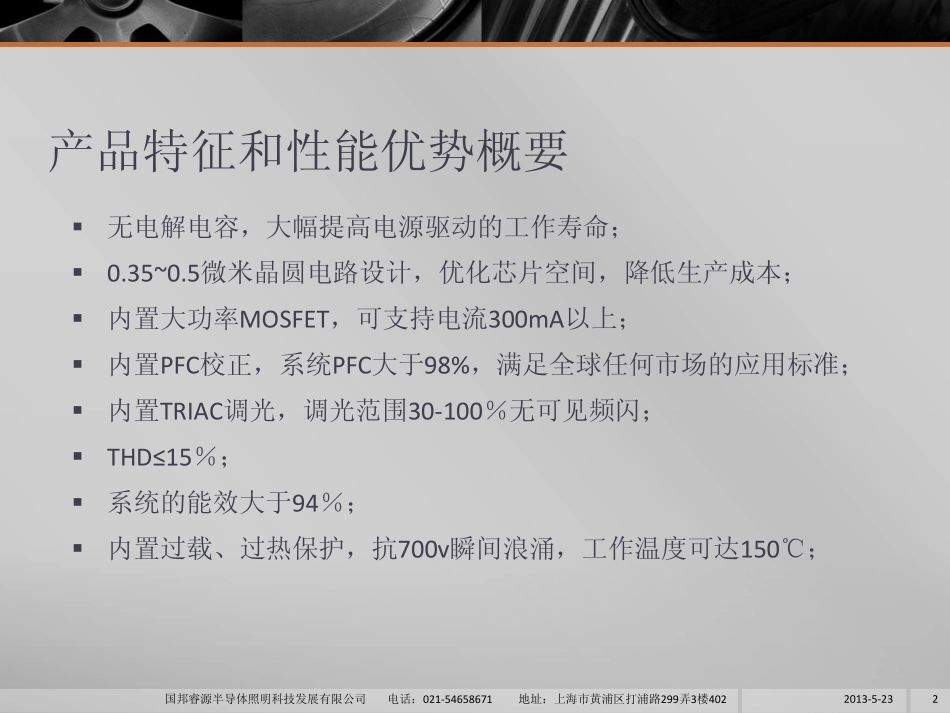

LED照明电源驱动IC产品-高集成、长寿命、高功效、大功率单芯片方案国邦睿源半导体照明科技发展有限公司2013.5产品特征和性能优势概要无电解电容，大幅提高电源驱动的工作寿命；0.35~0.5微米晶圆电路设计，优化芯片空间，降低生产成本；内置大功率MOSFET，可支持电流300mA以上；内置PFC校正，系统PFC大于98%，满足全球任何市场的应用标准；内置TRIAC调光，调光范围30-100％无可见频闪；THD≤15％；系统的能效大于94％；内置过载、过热保护，抗700v瞬间浪涌，工作温度可达150℃；2013-5-232国邦睿源半导体照明科技发展有限公司电话：021-54658671地址：上海市黄浦区打浦路299弄3楼402产品系列2013-5-233国邦睿源半导体照明科技发展有限公司电话：021-54658671地址：上海市黄浦区打浦路299弄3楼402电路结构输入电压电流支持应用ILD510系列线性串联220v300mA室内外照明灯具ILD530系列非隔离220v350mA球泡灯ILD550系列隔离220v350mA球泡灯ILD20系列线性拓扑12v600mAMR160.35微米晶圆工艺，驱动MOSFET最高耐压达30V；支持12V整流电压输入；独创的开关恒流控制方案（自主知识产权），大幅提高系统效率达92%以上；独创的无电感系统设计（自主知识产权），简化结构，利于灯具设计整合，降低成本；独创的内置智能触发启动（自主知识产权），有效地改善电子变压器匹配问题，及系统的输出性能；支持可控硅调光，30-100%调光无闪烁；支持3-6W的应用，最大平均控制电流可达600mA。2013-5-234国邦睿源半导体照明科技发展有限公司电话：021-54658671地址：上海市黄浦区打浦路299弄3楼402ILD20系列-基本性能ILD20系列–型号及电路特征2013-5-235国邦睿源半导体照明科技发展有限公司电话：021-54658671地址：上海市黄浦区打浦路299弄3楼402型号电路特征电流支持TRIAC调光系统功效应用ILD20H非直接采样线性控制800mAYes>94%MR16系列LED灯具；整体COB封装LED光源；汽车照明等其他低压LED灯具。ILD20BBoost,>20V400mAYes>90%ILD20S开关恒流控制600mAYes>92%12vACILD20S电路示意图ILD20系列–同类产品比较2013-5-236国邦睿源半导体照明科技发展有限公司电话：021-54658671地址：上海市黄浦区打浦路299弄3楼402BP1361/1360PT4115SD425XDIODLL8805/8806Maximum16849LatronixILD20S支持电流350mA--800mA500mA600mATRIAC调光NoNoNoNo支持后沿Yes系统效率80~90%--82~97%80~90%92%参考价格*￥2.5-￥2.6￥3.1￥25绝对优势外置配套**~69%->50%>50%~36%~10%*：为电源驱动总价格，包括芯片价格和外置配套器件价格。**：为外置支持元器件价格所占电源驱动总价格百分比。0.5微米晶圆工艺，单芯片电源控制方案；支持90~310V市电输入；大功率MOSFET最高耐压达500V；无电感、无电解电容；独创的线性串联开关恒流控制方案（自主知识产权），PF值大于99%，系统功率达92%以上；THD<10%；支持TRIAC调光，30-100%调光无闪烁；支持高达30W的应用，最大平均控制电流可达300mA；独特的超压保护电路，内置的过热保护功能；6x6mmTSOP8封装，外围设计简单可满足几乎任何灯具的微型设计需求。2013-5-237国邦睿源半导体照明科技发展有限公司电话：021-54658671地址：上海市黄浦区打浦路299弄3楼402ILD510系列-基本性能ILD510S电路示意图ILD510系列–型号及电路特征2013-5-238国邦睿源半导体照明科技发展有限公司电话：021-54658671地址：上海市黄浦区打浦路299弄3楼402电路特征电流支持TRIAC调光系统功效应用ILD510C全程恒流200/400mAYes~92%球泡灯；大功率室外照明；路灯等ILD510S分段恒流300mAYes~94%110v220vLEDStrings•R1:10-20Ωforadjustingconstantcurrentvalues•R2:1-2MegΩfor110v,2-4MegΩfor220vILD510系列–同类产品比较2013-5-239国邦睿源半导体照明科技发展有限公司电话：021-54658671地址：上海市黄浦区打浦路299弄3楼402Exclara首尔半导体台湾桦晶LatronixILD510S电路特征---线性串联单路电流50mA100mA50mA300mA应用功率〉8W20W〉8W30W系统效率85%90%80%>94%TRIAC调光YesYesNoYes自动保护YesYesYesYes外形体积大、PIN脚多体积大、PIN脚多体积大简介、适用外置配套器件多较多较多少
