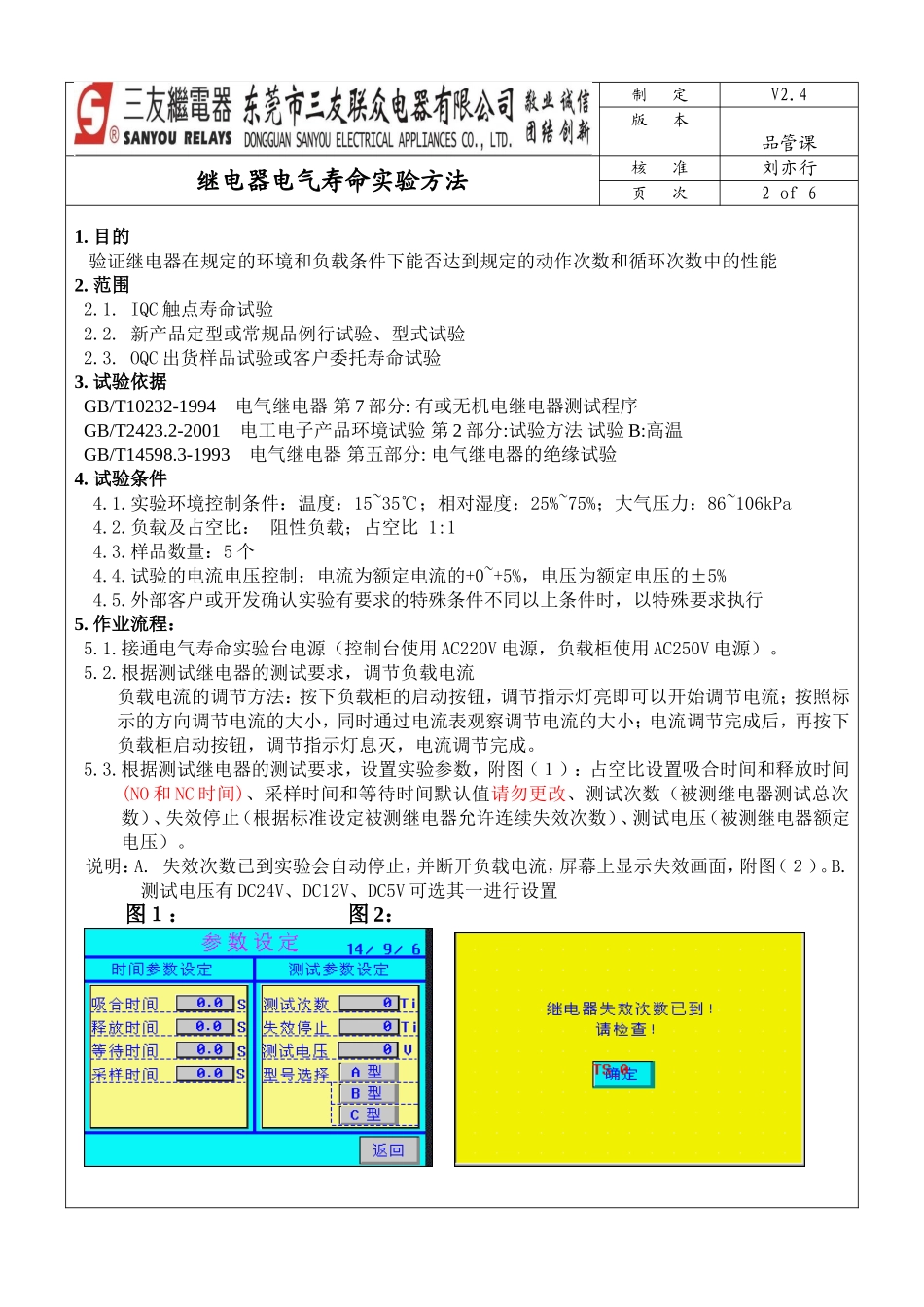

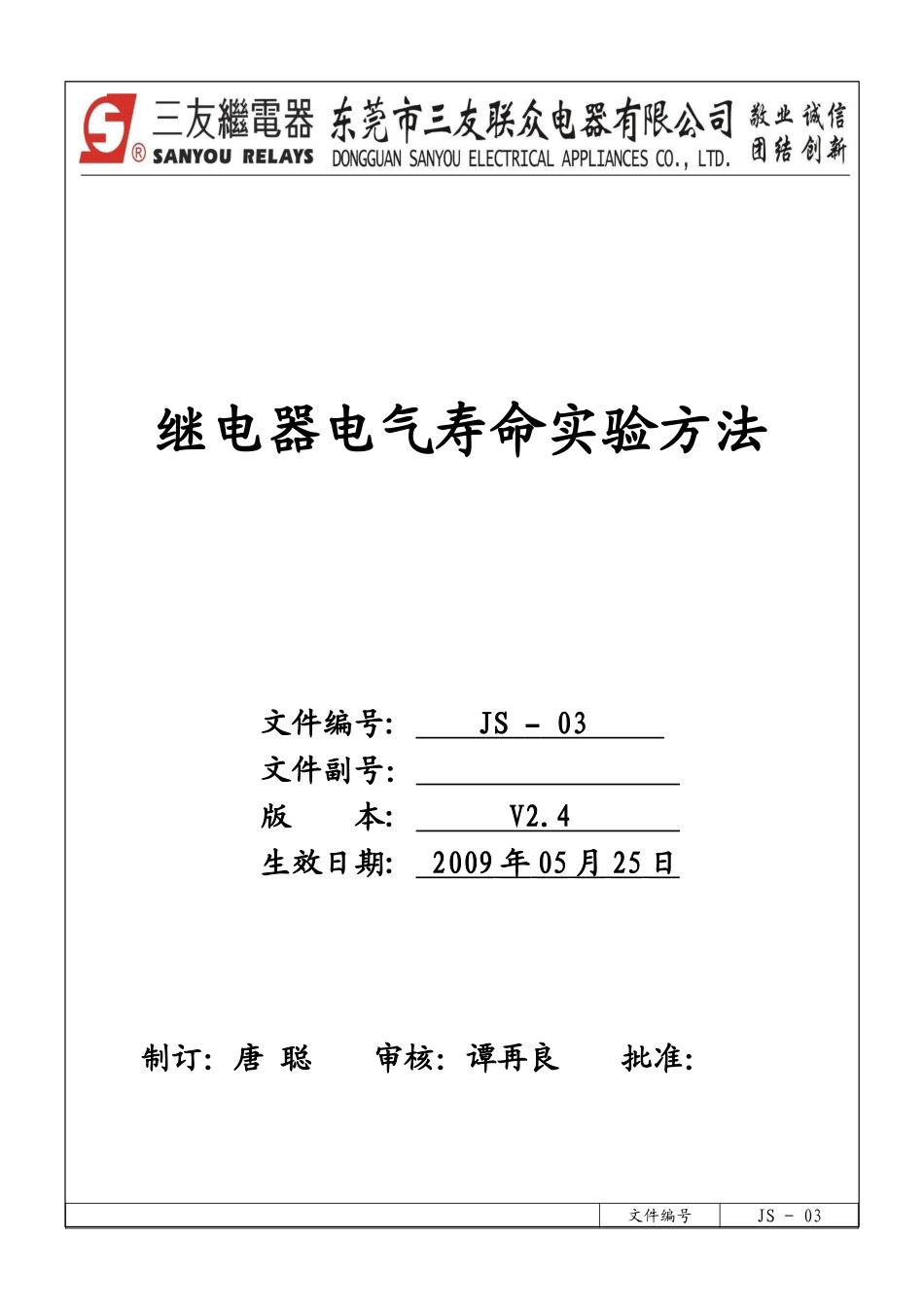

继电器电气寿命实验方法文件编号:JS–03文件副号：版本:V2.4生效日期:2009年05月25日制订：唐聪审核：谭再良批准：文件编号JS-03制定V2.4版本品管课继电器电气寿命实验方法核准刘亦行页次2of61.目的验证继电器在规定的环境和负载条件下能否达到规定的动作次数和循环次数中的性能2.范围2.1.IQC触点寿命试验2.2.新产品定型或常规品例行试验、型式试验2.3.OQC出货样品试验或客户委托寿命试验3.试验依据GB/T10232-1994电气继电器第7部分:有或无机电继电器测试程序GB/T2423.2-2001电工电子产品环境试验第2部分:试验方法试验B:高温GB/T14598.3-1993电气继电器第五部分:电气继电器的绝缘试验4.试验条件4.1.实验环境控制条件：温度：15~35℃；相对湿度：25%~75%；大气压力：86~106kPa4.2.负载及占空比：阻性负载；占空比1:14.3.样品数量：5个4.4.试验的电流电压控制：电流为额定电流的+0~+5%，电压为额定电压的±5%4.5.外部客户或开发确认实验有要求的特殊条件不同以上条件时，以特殊要求执行5.作业流程：5.1.接通电气寿命实验台电源（控制台使用AC220V电源，负载柜使用AC250V电源）。5.2.根据测试继电器的测试要求，调节负载电流负载电流的调节方法：按下负载柜的启动按钮，调节指示灯亮即可以开始调节电流；按照标示的方向调节电流的大小，同时通过电流表观察调节电流的大小；电流调节完成后，再按下负载柜启动按钮，调节指示灯息灭，电流调节完成。5.3.根据测试继电器的测试要求，设置实验参数，附图（１）：占空比设置吸合时间和释放时间(NO和NC时间)、采样时间和等待时间默认值请勿更改、测试次数（被测继电器测试总次数）、失效停止（根据标准设定被测继电器允许连续失效次数）、测试电压（被测继电器额定电压）。说明：A.失效次数已到实验会自动停止，并断开负载电流，屏幕上显示失效画面，附图（２）。B.测试电压有DC24V、DC12V、DC5V可选其一进行设置图１：图2：文件编号SY-QC-WI-015制定V1.1版本品管课继电器电气寿命实验方法核准刘亦行页次3of65.4.测试继电器的类型的选择，附图（３）：A型为测试继电器NO点；B型为测试继电器NC点；C型为测试继电器NO点和NC点。测试开始前必须设置测试继电器类型，否则无法启动测试（设置类型与实际接线的继电器类型不符亦无法启动测试）5.5.把所需测试的继电器连接到实验台台面的接线端子排上。（具体的接线要求，根据被测试继电器来定）5.6.状态设置，附图（４）：进入状态设置画面，默认五个继电器都为ON状态，若非五路继电器同时进行测试，则关闭相应测试继电器为OFF状态；方法：只要点击按钮即可进行ON与OFF的切换。开始测试前，先要把相应的负载打开，点击相应按钮即可图３：图4：5.7.按上面1—6的步骤操作完成后，即可以开始测试，附图（５）：点击启动按钮，测试开始；如中途需要停止测试时，点击停止按钮即可，当需要再次启动时，需再次点击启动按钮5.8.参数查看，附图（６、７、８）：测试过程中须查看寿命参数，在主画面上点参数查看按钮，进入参数查看画面，选择所要查看的继电器个数，即可查看到所须参数图５：图6：图7：图8：类型选择负载开关启动/停止开关参数查看按钮参数个数按钮文件编号SY-QC-WI-015制定V1.1版本品管课继电器电气寿命实验方法核准刘亦行页次4of66.注意事项6.1.送检者按试验的目的和要求在《继电器电气寿命试验/检验记录单》上填写试验前继电器的有关参数和要求,试验样品标准参数。其中IQC试验主要填写触点栏内容,塑料件栏只有变更材料或尺寸时才填写而新产品例行试验及OQC或QA的样品试验及型式试验材栏必须填写完整,占空比/频率、电流/电压等参数见附件一描述，开发课或外部实验需求有特殊要求的以特殊要求为准6.2.实验员按照《继电器电气寿命试验/检验记录单》上填写的要求与《继电器寿命试验台操作说明》进行样品的焊接，试验电流、电压的调试，设置目标寿命次数，记录初始试验电流，启动试验6.3.在试验到5万次后使用热电偶或红外测温仪测量外壳温度（靠近触点部）6.4.试验结束后，焊下被测继电器，到继电器冷却后（一般3小时后）使用继电器综合测试仪测量：线圈电阻、动作电压、释放电压，使用耐压仪测量I...
