Verilog硬件描述语言(二)三目运算符VIP免费

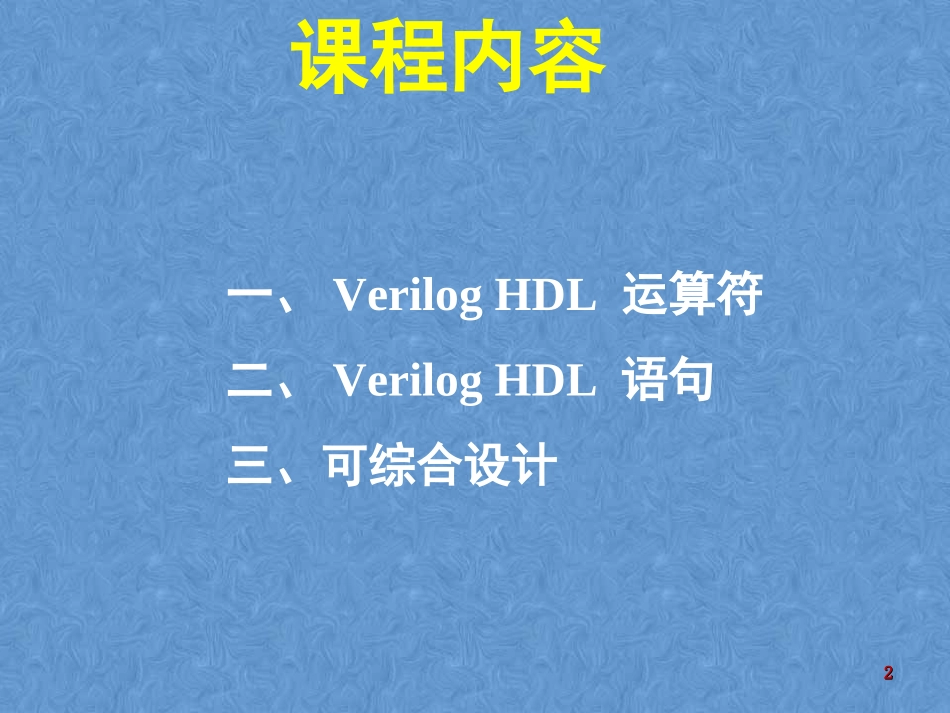

VerilogVerilog硬件描述语言硬件描述语言（二）（二）22课程内容一、VerilogHDL运算符二、VerilogHDL语句三、可综合设计按功能分：算术运算符、逻辑运算符、关系运算符、缩减运算符、条件运算符、位运算符、移位运算符、拼接运算符等类。按操作数的个数分：单目运算符、双目运算符、三目运算符。算术运算符算术运算符(Arithmeticoperator)(Arithmeticoperator)+加-减*乘/除%求模逻辑运算符逻辑运算符（（LogicaloperatorLogicaloperator））&&逻辑与||逻辑或!逻辑非ABA&&BA||B!A!B111100100101010110000011位运算符位运算符（（BitwiseoperatorBitwiseoperator））~按位取反&按位与|按位或^按位异或^~,~^按位同或&01x0000101xx0xx按位与真值表|01x001x1111xx1x按位或真值表^01x001x110xxxxx按位异或真值表关系运算符关系运算符(Relationaloperator)(Relationaloperator)<小于<=小于或等于>大于>=大于或等于注意：“<=”操作符还用于信号的一种赋值缩位运算符缩位运算符(Reductionoperator)(Reductionoperator)~&与非&与|或~|或非^异或^~,~^同或缩位运算符与位运算符的逻辑运算法则一样，但缩位运算是对单个操作数进行与、或、非递推运算，它放在操作数前面。缩位运算符将一个矢量缩减为一个标量如：reg[3:0]a；b=&a;//等效于:b=((a[0]&a[1])&a[2])&a[3];移位运算符移位运算符(Shiftoperator)(Shiftoperator)移位操作符只有两个：左移和右移用法：A>>n或A<>右移<<左移条件运算符条件运算符(Conditionaloperator)(Conditionaloperator)这是一个三目运算符，对3个操作数进行运算。用法：signal=condition?true_expression:flase_expression;即：信号=条件？表达式1：表达式2；条件成立时，信号取表达式1的值，反之取2。?举例：举例：01selin0in1out位接运算符位接运算符{}用法：{信号1的某几位,信号2的某几位,…,信号n的某几位}举例：assign{cout,sum}=a+b+cin;运算符优先级！~高优先级低优先级*/%+-<<>><<=>>===!====!==&~&^^~|^~&&||?:分类分类类别语句可综合性过程语句always√initial块语句串行块begin-end√并行块fork-join赋值语句持续赋值assign√过程赋值=、<=√条件语句if-else√case√循环语句for√repeatwhileforever编译向导`define√`include√`ifdef,`else,`endif√过程语句：过程语句：alwaysalwaysalways@(<敏感信号>)begin//过程赋值//if-else,case选择语句end敏感信号类型：@(a)@(aorb)@(posedgeclock)@(negedgeclock)@(posedgeclkornegedgereset)举例：DFFmoduleDFF(d,clk,reset,q,qb);outputq,qb;inputclk,reset,d;regq,qb;always@(posedgeclk)beginif(!reset)beginq<=0;qb<=1;endelsebeginq<=d;qb<=~d;endendendmodule特点：特点：只有两种状态：执行状态和等待状态一般由敏感信号的变化来启动各个always间通过信号线进行通信一个always中只允许描述对应于一个时钟信号的同步时序逻辑always之间是并发执行的块语句：块语句：beginendbeginend总是在always内部按顺序执行举例：举例：regqa,qb,qc;always@(posedgeclk)beginqa<=d;qb<=qa;qc<=qb;end赋值语句：赋值语句：持续赋值语句过程赋值语句持续赋值语句：持续赋值语句：assignc=a&b;过程赋值语句：过程赋值语句：非阻塞赋值“<=”阻塞赋值“=”分为两步骤：右式计算、左式更新非阻塞赋值非阻塞赋值：：当前语句的执行不会阻塞下一语句的执行语句之间并发执行左式更新在块结束后才进行阻塞赋值阻塞赋值：：当前语句的执行会阻塞下一语句的执行语句之间顺序执行右式计算和左式更新同时进行举例举例：：modulenonblocking(clk,reset,a,b);inputclk,reset;input[3:0]a;output[3:0]b;reg[3:0]b;reg[3:0]y;always@(posedgeclkornegedgereset)beginif(!reset)beginy<=0;b<=0;endelsebeginy<=a;b<=y;endendendmodule结果结果：：举例举例：：modulenonblocking(clk,reset,a,b);inputclk,reset;input[3:0]a;output[3:0]b;reg[3:0]b;reg[3:0]y;always@(posedgeclkornegedgereset)beginif(!reset)beginy<=0;b<=0;endelsebeg...
