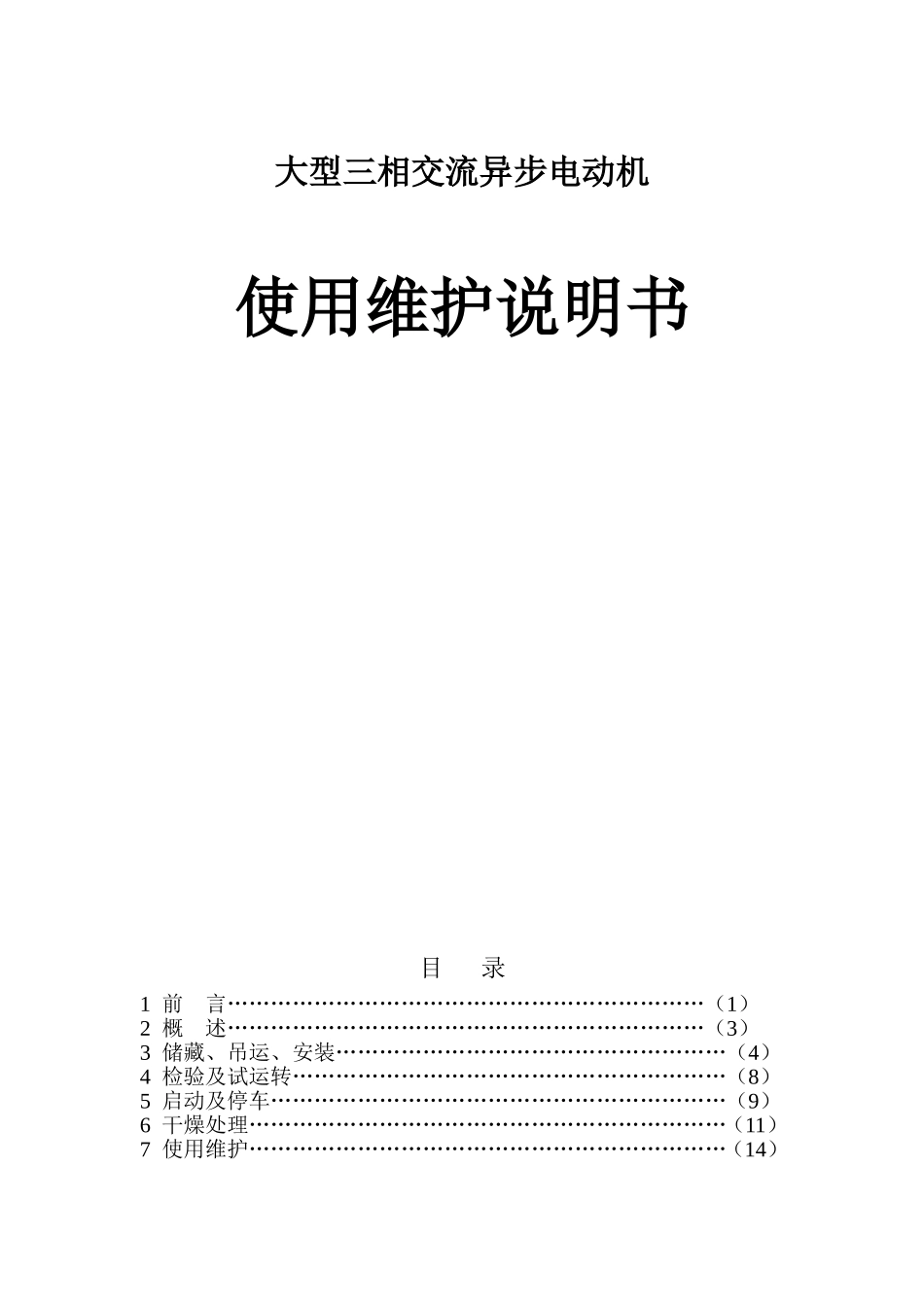

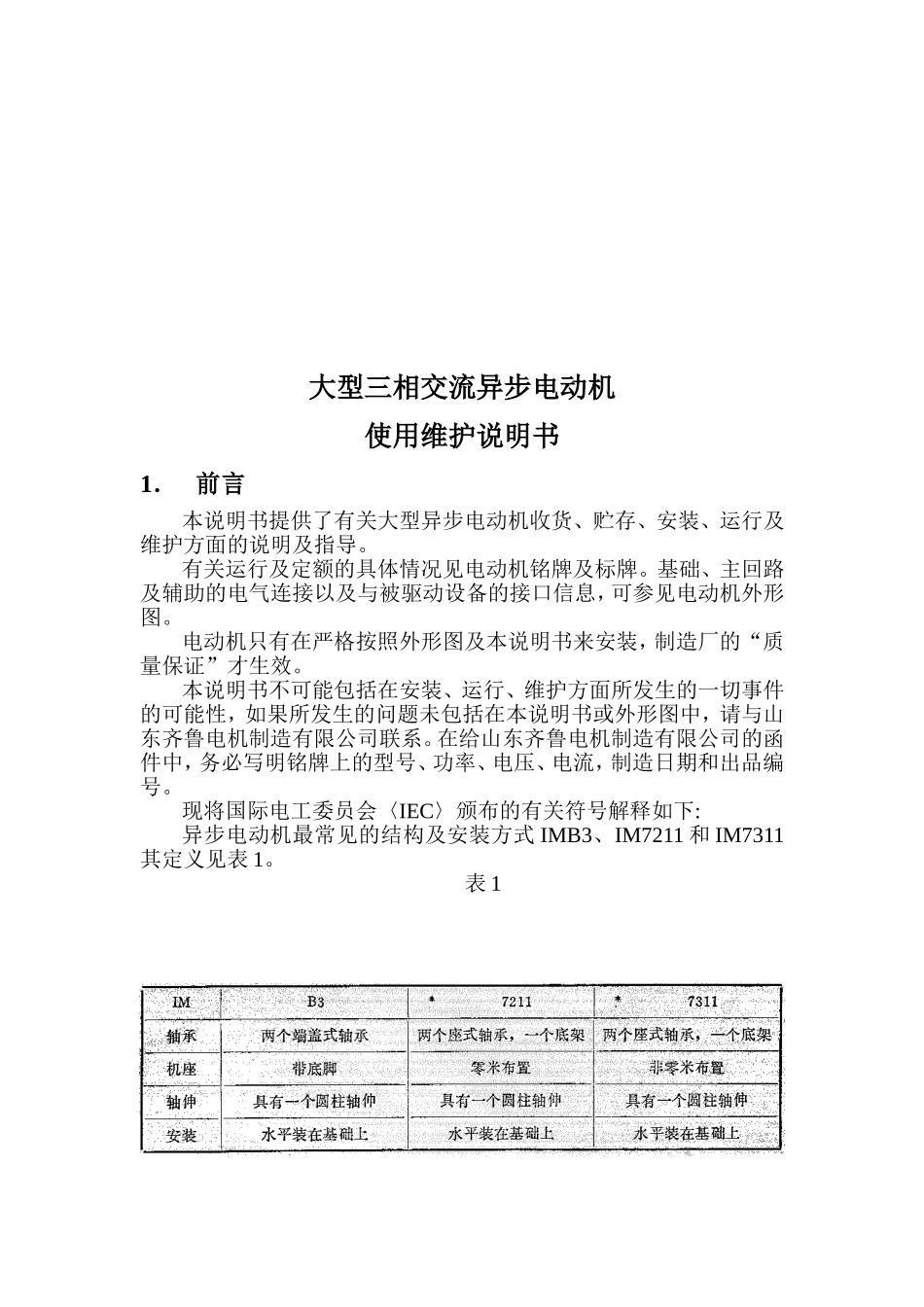

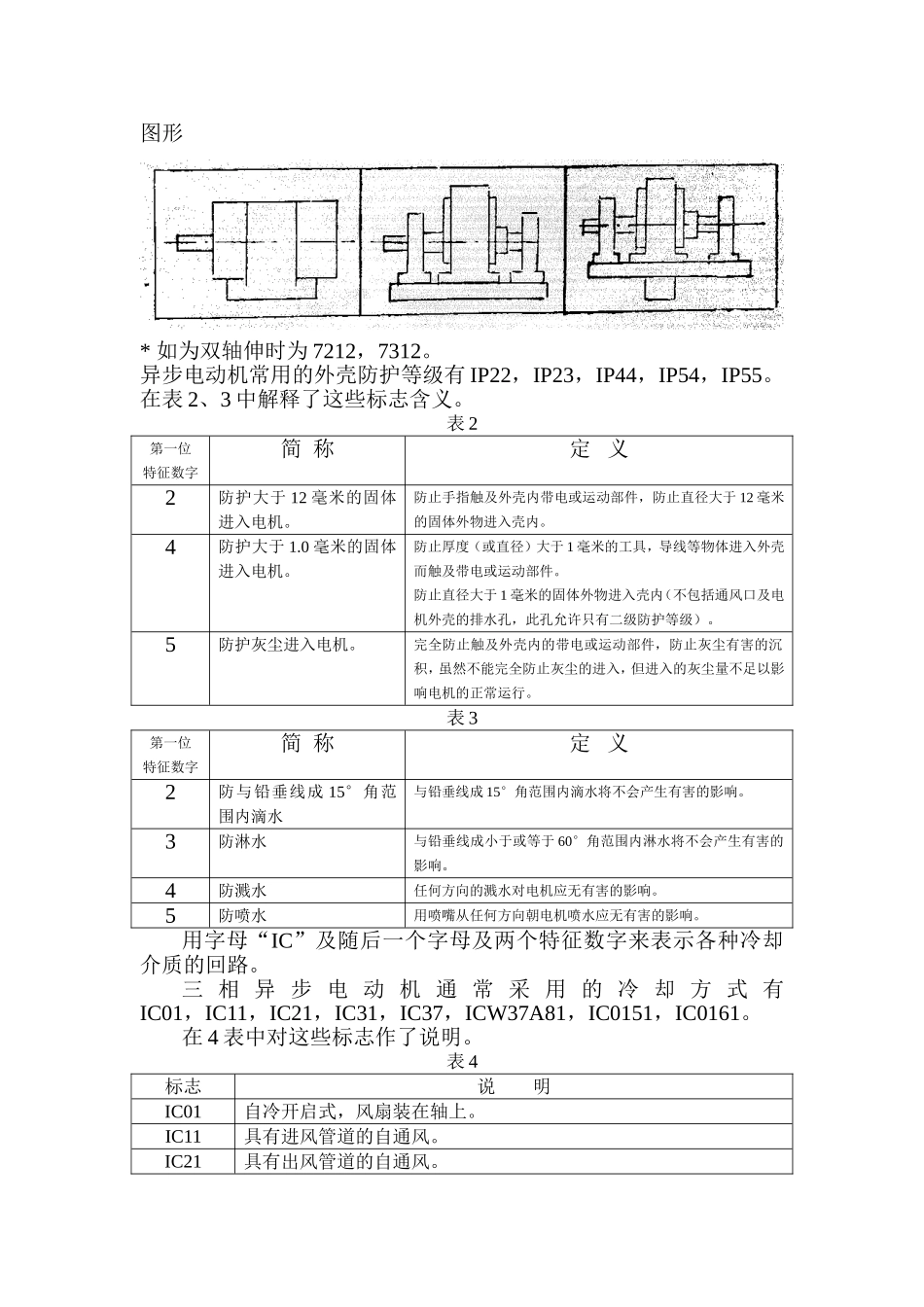

大型三相交流异步电动机使用维护说明书目录1前言…………………………………………………………（1）2概述…………………………………………………………（3）3储藏、吊运、安装………………………………………………（4）4检验及试运转……………………………………………………（8）5启动及停车………………………………………………………（9）6干燥处理…………………………………………………………（11）7使用维护…………………………………………………………（14）大型三相交流异步电动机使用维护说明书1．前言本说明书提供了有关大型异步电动机收货、贮存、安装、运行及维护方面的说明及指导。有关运行及定额的具体情况见电动机铭牌及标牌。基础、主回路及辅助的电气连接以及与被驱动设备的接口信息，可参见电动机外形图。电动机只有在严格按照外形图及本说明书来安装，制造厂的“质量保证”才生效。本说明书不可能包括在安装、运行、维护方面所发生的一切事件的可能性，如果所发生的问题未包括在本说明书或外形图中，请与山东齐鲁电机制造有限公司联系。在给山东齐鲁电机制造有限公司的函件中，务必写明铭牌上的型号、功率、电压、电流，制造日期和出品编号。现将国际电工委员会〈IEC〉颁布的有关符号解释如下:异步电动机最常见的结构及安装方式IMB3、IM7211和IM7311其定义见表1。表1图形*如为双轴伸时为7212，7312。异步电动机常用的外壳防护等级有IP22，IP23，IP44，IP54，IP55。在表2、3中解释了这些标志含义。表2第一位特征数字简称定义2防护大于12毫米的固体进入电机。防止手指触及外壳内带电或运动部件，防止直径大于12毫米的固体外物进入壳内。4防护大于1.0毫米的固体进入电机。防止厚度（或直径）大于1毫米的工具，导线等物体进入外壳而触及带电或运动部件。防止直径大于1毫米的固体外物进入壳内（不包括通风口及电机外壳的排水孔，此孔允许只有二级防护等级）。5防护灰尘进入电机。完全防止触及外壳内的带电或运动部件，防止灰尘有害的沉积，虽然不能完全防止灰尘的进入，但进入的灰尘量不足以影响电机的正常运行。表3第一位特征数字简称定义2防与铅垂线成15°角范围内滴水与铅垂线成15°角范围内滴水将不会产生有害的影响。3防淋水与铅垂线成小于或等于60°角范围内淋水将不会产生有害的影响。4防溅水任何方向的溅水对电机应无有害的影响。5防喷水用喷嘴从任何方向朝电机喷水应无有害的影响。用字母“IC”及随后一个字母及两个特征数字来表示各种冷却介质的回路。三相异步电动机通常采用的冷却方式有IC01，IC11，IC21，IC31，IC37，ICW37A81，IC0151，IC0161。在4表中对这些标志作了说明。表4标志说明IC01自冷开启式，风扇装在轴上。IC11具有进风管道的自通风。IC21具有出风管道的自通风。IC31具有进、出风管道的自通风。IC37有进、出风管道及独立或分离的鼓风机或冷却介质压力源。ICW37A81空冷自通风，电机上面装有热交换器（空气对水），水循环由独立水泵或水系统供给动力。IC0151全封闭扇冷自通风。IC0161全封闭扇冷自通风，电机上面装有热交换器（空气对空气）。2．概述本使用维护说明使用于16号机座及以上常用大型三相交流异步电动机。电动机的基本结构型式为卧式机座，带有底板，座式轴承。防护方法有开启式，防滴式，管道通风式，气候防护式，全封闭式等。转速为1500转/分及3000转/分的电机上可加装一冷却器成为闭合气体回路。为了考虑到某些用户在检测电动机时缺乏必要的其中设备，电动机出短轴式结构（图1）外，还有长轴式结构（图2），长轴式电动机的定子可以在底板上借两只千斤顶沿轴向移动。这些电动机一般可以用以驱动轧钢机、卷扬机、风机、水泵等机械。使用地点的海拔不高于1000米，环境温度或电动机进风温度不高于40℃，不低于5℃，环境相对湿度不大与90%。湿热带型电机不大于95%。开启式电动机为自然通风式，使用于清洁无尘无爆炸腐蚀性气体的室内。管道通风式电动机接管道后可用于尘土飞扬或有爆炸腐蚀气体的室内。在后一情况下，必须接以鼓风机，使管道及电机内部压力高于室内压力。如在清洁的室内也可用作自行通风式（对带有风扇的电动机...
