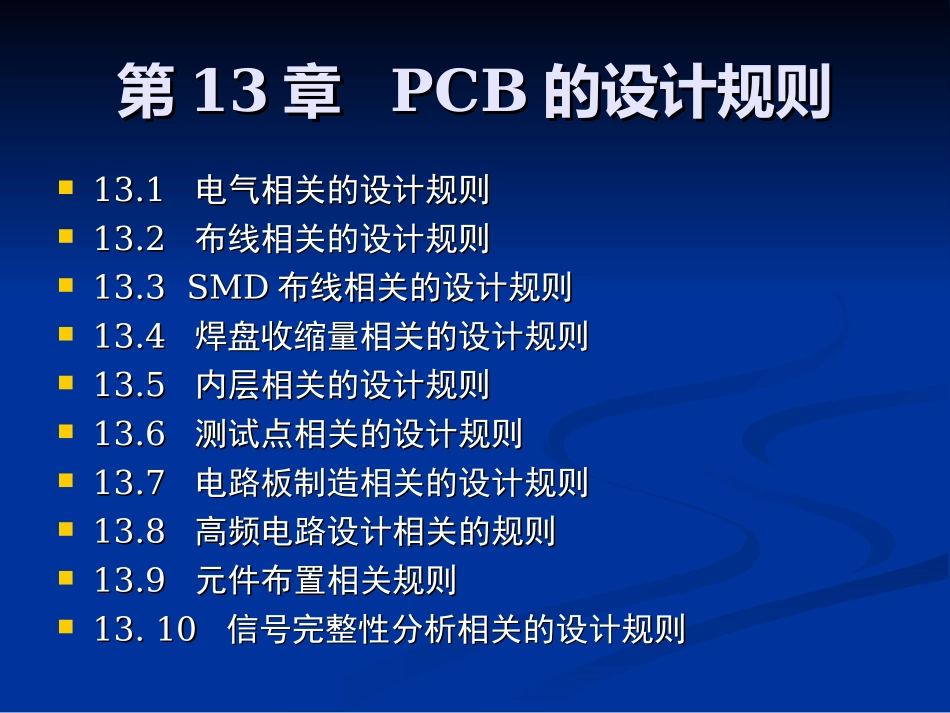

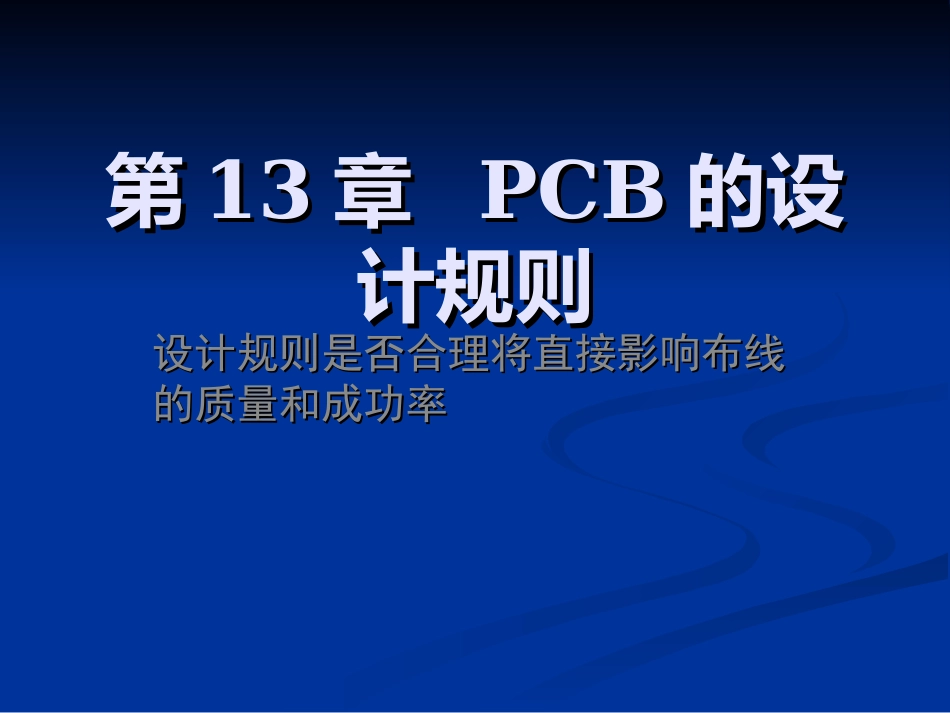

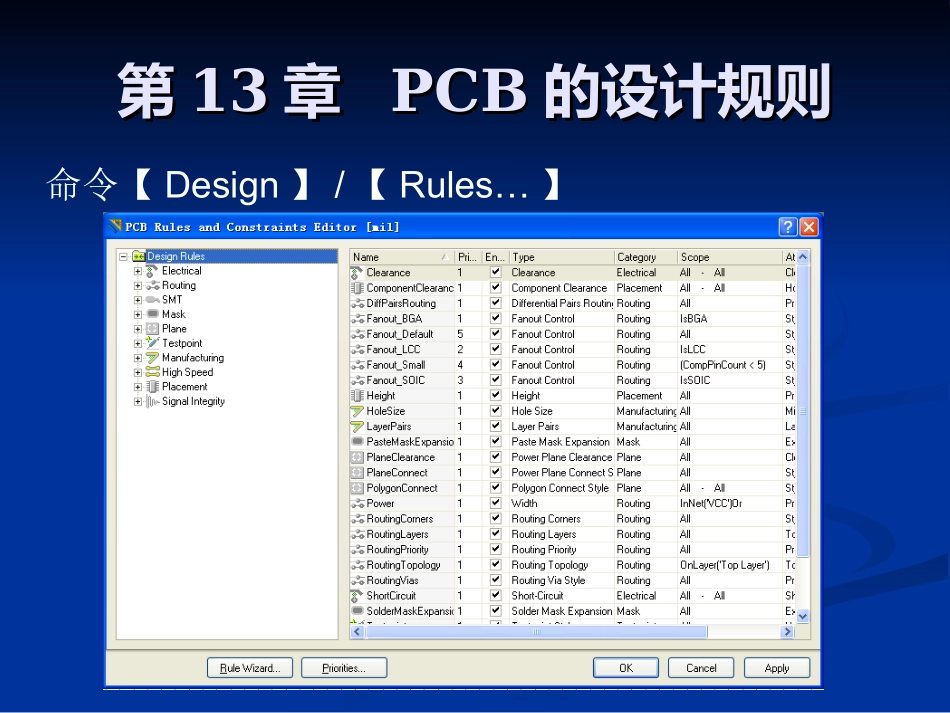

第第1313章章PCBPCB的设的设计规则计规则设计规则是否合理将直接影响布线设计规则是否合理将直接影响布线的质量和成功率的质量和成功率第第1313章章PCBPCB的设计规则的设计规则13.113.1电气相关的设计规则电气相关的设计规则13.213.2布线相关的设计规则布线相关的设计规则13.3SMD13.3SMD布线相关的设计规则布线相关的设计规则13.413.4焊盘收缩量相关的设计规则焊盘收缩量相关的设计规则13.513.5内层相关的设计规则内层相关的设计规则13.613.6测试点相关的设计规则测试点相关的设计规则13.713.7电路板制造相关的设计规则电路板制造相关的设计规则13.813.8高频电路设计相关的规则高频电路设计相关的规则13.913.9元件布置相关规则元件布置相关规则13.1013.10信号完整性分析相关的设计规则信号完整性分析相关的设计规则第第1313章章PCBPCB的设计规则的设计规则命令【Design】/【Rules…】第第1313章章PCBPCB的设计规则的设计规则PCB编辑器将设计规则分成10大类我们将对经常用到的设计规则做较详细介绍13.113.1电气相关的设计规则电气相关的设计规则“Electrical（电气）”设计规则设置在电路板布线过程中所遵循的电气方面的规则，包括4个方面13.1.113.1.1安全间距设计规则安全间距设计规则Clearance——安全间距设计规则用于设定在PCB的设计中导线、导孔、焊盘、矩形敷铜填充等组件相互之间的安全距离。具体步骤如下：（1）在“Clearance”上右击，弹出修改规则命令菜单13.1.113.1.1安全间距设计规则安全间距设计规则（2）选择“建立新规则”命令，则系统自动在“Clearance”的上面增加一个名称为“Clearance_1”的新规则13.1.113.1.1安全间距设计规则安全间距设计规则（3）在WhereTheFirstObjectMatches单元中单击网络（Net），在FullQuery单元里出现InNet（）。单击“All”右侧的下拉菜单，从网络表中选择VCC。此时，FullQuery单元会更新为InNet（'VCC'）；按照同样的操作在WhereTheSecondObjectMatches单元中设置网络“GND”；将光标移到Constraints单元，将“MinimumClearance”改为20mil13.1.113.1.1安全间距设计规则安全间距设计规则13.1.113.1.1安全间距设计规则安全间距设计规则（4）此时在PCB的设计中同时有两个电气安全距离规则，因此必须设置它们之间的优先权。单击优先权设置“Priorities”按钮13.1.213.1.2短路许可设计规则短路许可设计规则Short-Circuit——短路许可设计规则设定电路板上的导线是否允许短路。在“Constraints”单元中，勾选“AllowShortCircuit”复选框，允许短路；默认设置为不允许短路13.1.313.1.3网络布线检查设计规网络布线检查设计规则则Un-RoutedNet——网络布线检查设计规则用于检查指定范围内的网络是否布线成功，如果网络中有布线不成功的，该网络上已经布的导线将保留，没有成功布线的将保持飞线。13.1.413.1.4元件引脚连接检查设计规元件引脚连接检查设计规则则Un-ConnectedPin——元件引脚连接检查设计规则用于检查指定范围内的元件封装的引脚是否连接成功。13.213.2布线相关的设计规则布线相关的设计规则此类规则主要是与布线参数设置有关的规则。共分为8类13.2.113.2.1设置导线宽度设置导线宽度Width——设置导线宽度设计规则用于布线时的导线宽度设定。13.2.213.2.2设置布线方式设置布线方式RoutingTopology——设置布线方式设计规则用于定义引脚到引脚之间的布线规则。此规则含7种方式。13.2.213.2.2设置布线方式设置布线方式（1）Shortest——连线最短（默认）方式是系统默认使用的拓扑规则。它的含义是生成一组飞线能够连通网络上的所有节点，并且使连线最短。13.2.213.2.2设置布线方式设置布线方式（2）Horizontal——水平方向连线最短方式。它的含义是生成一组飞线能够连通网络上的所有节点，并且使连线在水平方向最短。13.2.213.2.2设置布线方式设置布线方式（3）Vertical——垂直方向连线最短方式。它的含义是生成一组飞线能够连通网络上的所有节点，并且使连线在垂直方向最短。13.2.213.2.2设置布线方式设置布线方式（4）Daisy-Simple——任意起点连线最短方式。该方式需要指定起点和终点，其含义是在起点和...
