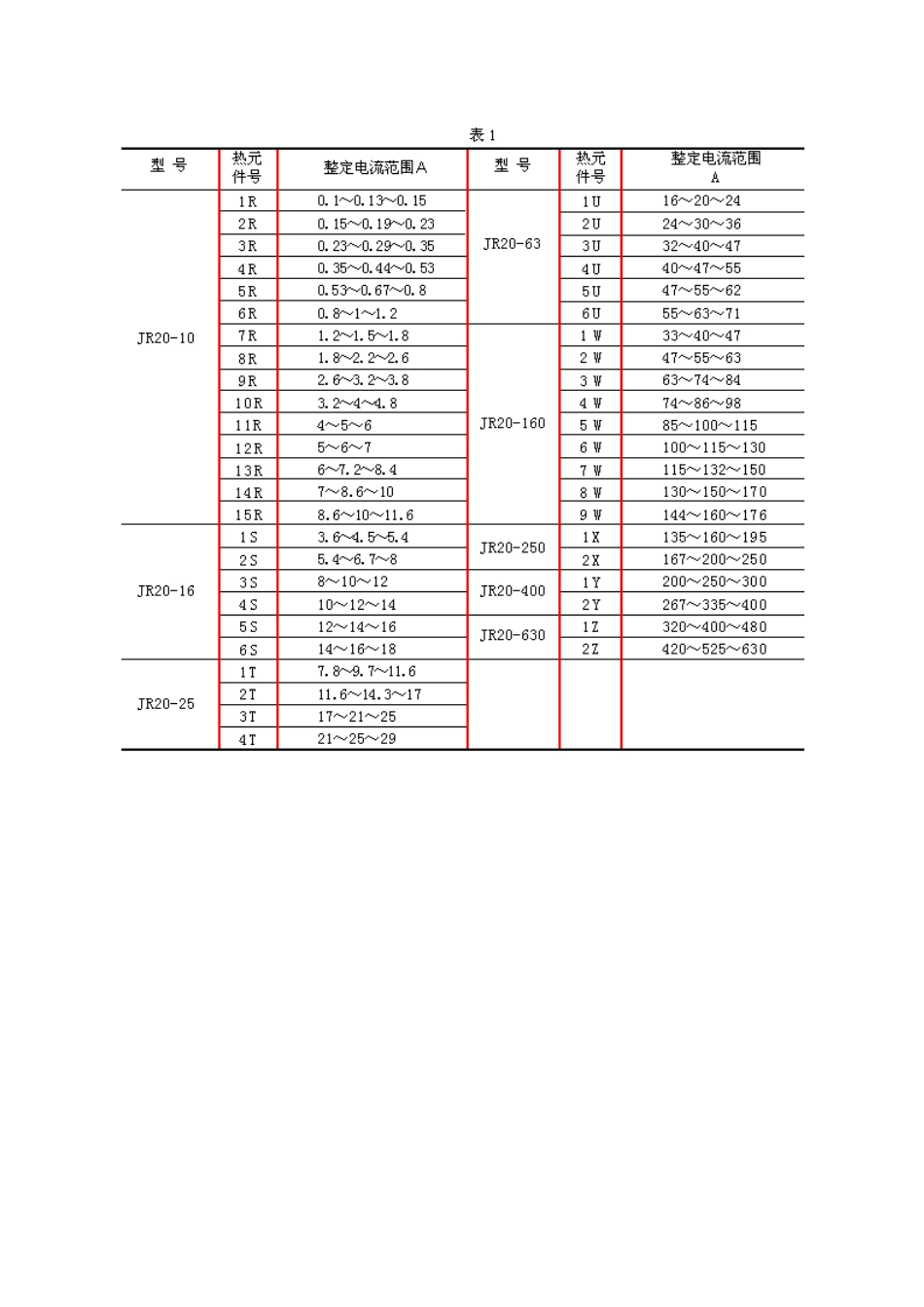

用途及主要特点JR20系列双金属片式热过载继电器是一种性能优越、工作可靠的新型热继电器,该继电器广泛用于交流50Hz,主电路额定工作电压至660V,电流0.1A~630A的电力系统中作为三相交流电动机的过载和断相保护。该热继电器除具有过载及断相保护功能,还具有温度补偿、手动及自动复位、动作灵活性检查、动作指示、断开检验按钮等功能。产品符合GB14048.4、IEC60947-4-1及JB/T8627等国际、国内标准。JR20系列热继电器电流等级和CJ20系列交流接触的电流等级相一致,特别适合和CJ20系列交流接触器配合使用,组成低压电动机起动器。JR20系列热继电器是为老型号的热继电器更新换代之理想产品。JR20-10~63具有插入式组合安装和独立式安装二种,JR20-160~630为螺钉连接组合安装。型号及含义正常工作条件和安装条件1、海拔不超过2000m;2、周围空气温度上限值不超过+40℃,下限值不低于-5℃;3、安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+20℃,该月的月平均最大相对湿度不超过90%。由于温度变化发生在产品上的凝露情况必须采取措施;4、热继电器周围的污染等级为3级;5、安装面与垂直面的安装倾斜角度不超过±5℃。结构特点JR20热继电器的结构采用立体布置式(又称“二层楼式”)结构,全系列动作机构通用。热继电器为三相式,采用拉簧式跳跃动作机构,可以获得良好的瞬间跳跃动作特性。除具有过载保护、断相保护、温度补偿以及手动和自动复位功能外,还具有动作脱扣灵活性检查、动作脱扣指示以及断开检验按钮等功能装置。热继电器充分考虑了CJ20交流接触器各电流等级的相间距离、接线高度及外形尺寸,通过专用的导电板可方便地安装在相应电流等级的交流接触器上。当主电路中电动机过载或断相时,热继电器动作,同时动作脱扣指示件弹出,显示热继电器已动作。热继电器可手动复位,也可自动复位,复位后,热继电器即可再次投入工作。技术数据1、主要规格热继电器额定电流及整定电流范围见表1。2、额定工作制a、8小时工作制b、不间断工作制c、断续周期工作制3、使用类别热继电器适用的使用类别为AC-3。热继电器辅助触头适用的使用类别为AC-15。4、主要技术性能热继电器的复位性能见表2。热继电器的动作特性及温度补偿特性见表3。
