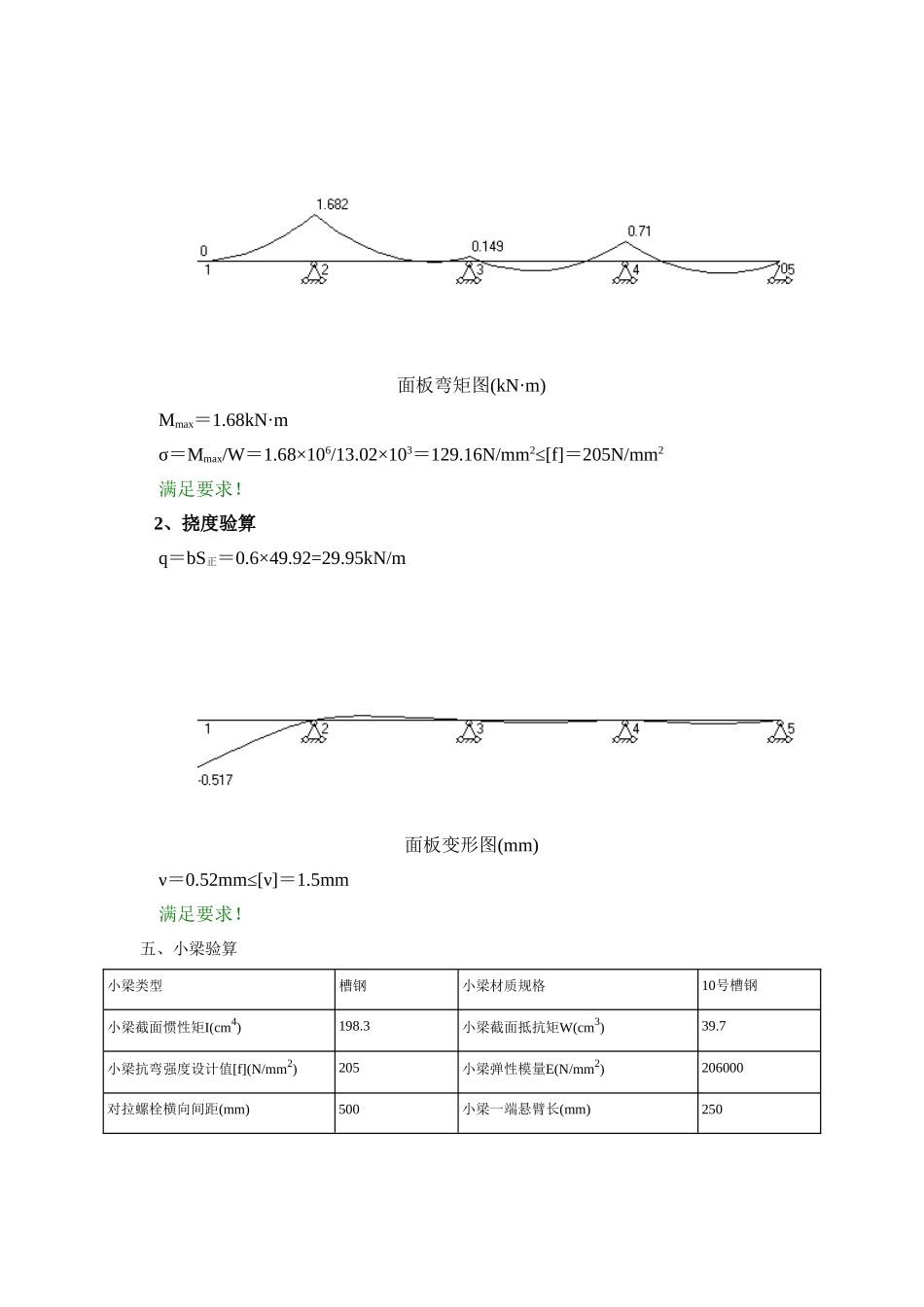

挡土板模板（组合式钢模板）计算书一、工程属性新浇混凝土墙名称挡土板新浇混凝土墙墙厚(mm)400混凝土墙的计算高度(mm)2000混凝土墙的计算长度(mm)4800二、荷载组合混凝土重力密度γc(kN/m3)26新浇混凝土初凝时间t0(h)4外加剂影响修正系数β11.2混凝土坍落度影响修正系数β21.15混凝土浇筑速度V(m/h)2.5混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)2倾倒混凝土时对垂直面面板荷载标准值Q3k(kN/m2)6新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0.22×26×4×1.2×1.15×2.51/2，26×2]＝min[49.92，52]＝49.92kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.3Q3k，1.35G4k+1.3×0.7Q3k]＝0.9max[1.2×49.92+1.3×6，1.35×49.92+1.3×0.7×6]＝0.9max[67.7，72.85]＝0.9×72.85＝65.57kN/m2正常使用极限状态设计值S正＝G4k＝49.92kN/m2三、面板布置面板铺设方式竖直面板长向接缝方式端缝齐平模板设计立面图四、面板验算荷载设计值折减系数0.95面板宽度b(mm)600面板厚度(mm)3面板长度(mm)1500面板截面惯性矩I(cm4)58.87面板截面抵抗矩W(cm3)13.02面板抗弯强度设计值[f](N/mm2)205面板弹性模量E(N/mm2)206000单块面板一端悬臂长(mm)300小梁间距(mm)400面板长向接缝方式为端缝齐平，根据《组合钢模板技术规范》GB50214，4.3.5和4.4.4条，面板强度及挠度验算，宜以单块面板作验算对象。面板受力简图如下：1、强度验算q＝0.95bS承＝0.95×0.6×65.57=37.37kN/m面板弯矩图(kN·m)Mmax＝1.68kN·mσ＝Mmax/W＝1.68×106/13.02×103＝129.16N/mm2≤[f]＝205N/mm2满足要求！2、挠度验算q＝bS正＝0.6×49.92=29.95kN/m面板变形图(mm)ν＝0.52mm≤[ν]＝1.5mm满足要求！五、小梁验算小梁类型槽钢小梁材质规格10号槽钢小梁截面惯性矩I(cm4)198.3小梁截面抵抗矩W(cm3)39.7小梁抗弯强度设计值[f](N/mm2)205小梁弹性模量E(N/mm2)206000对拉螺栓横向间距(mm)500小梁一端悬臂长(mm)2501、强度验算q＝0.95BS承＝0.95×(0.4/2+0.3)×65.57=31.14kN/m小梁弯矩图(kN·m)Mmax＝0.97kN·mσ＝Mmax/W＝0.97×106/39.7×103＝24.51N/mm2≤[f]＝205N/mm2满足要求！2、挠度验算q＝BS正＝(0.4/2+0.3)×49.92=24.96kN/m小梁变形图(mm)ν＝0.05mm≤[ν]＝min[500/500，3]＝1mm满足要求！六、主梁验算根据《组合钢模板技术规范》GB50214，4.4.1及条文说明，主梁用以加强钢模板结构的整体刚度和调整平直度。故，此处主梁可采用同小梁材料规格，免于验算。七、对拉螺栓验算对拉螺栓型号M20轴向拉力设计值Ntb(kN)38.2扣件类型碟形26型扣件容许荷载(kN)38对拉螺栓横向验算间距m＝max[500，500/2+250]＝500mm对拉螺栓竖向验算间距n＝400/2+800＝1000mmN＝0.95mnS承＝0.95×0.5×1×65.57＝31.14kN≤Ntb＝38.2kN满足要求！N＝31.14kN≤38kN满足要求！
