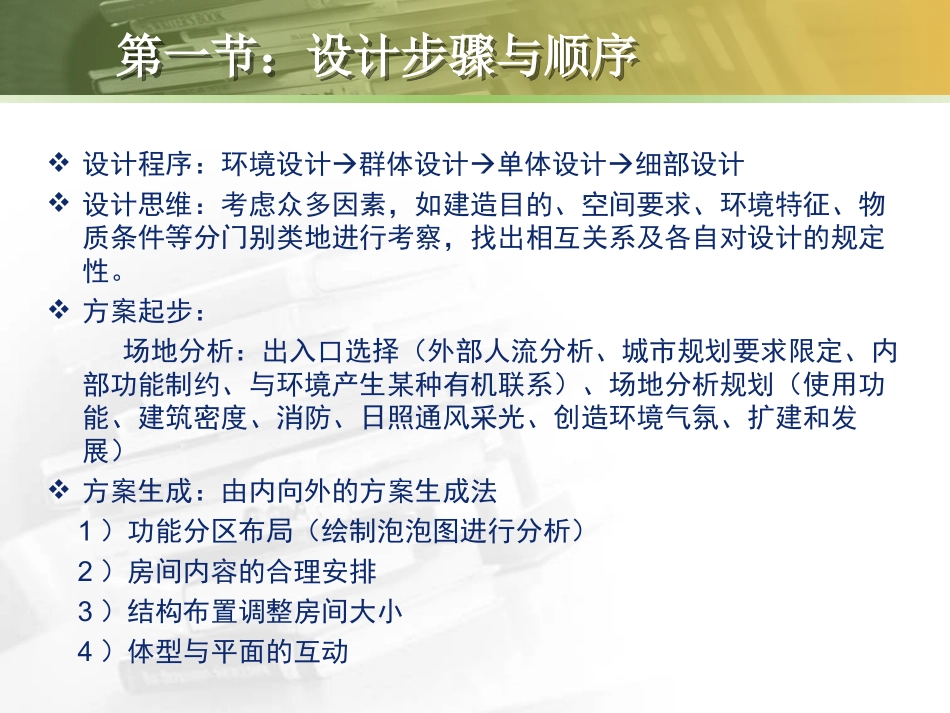

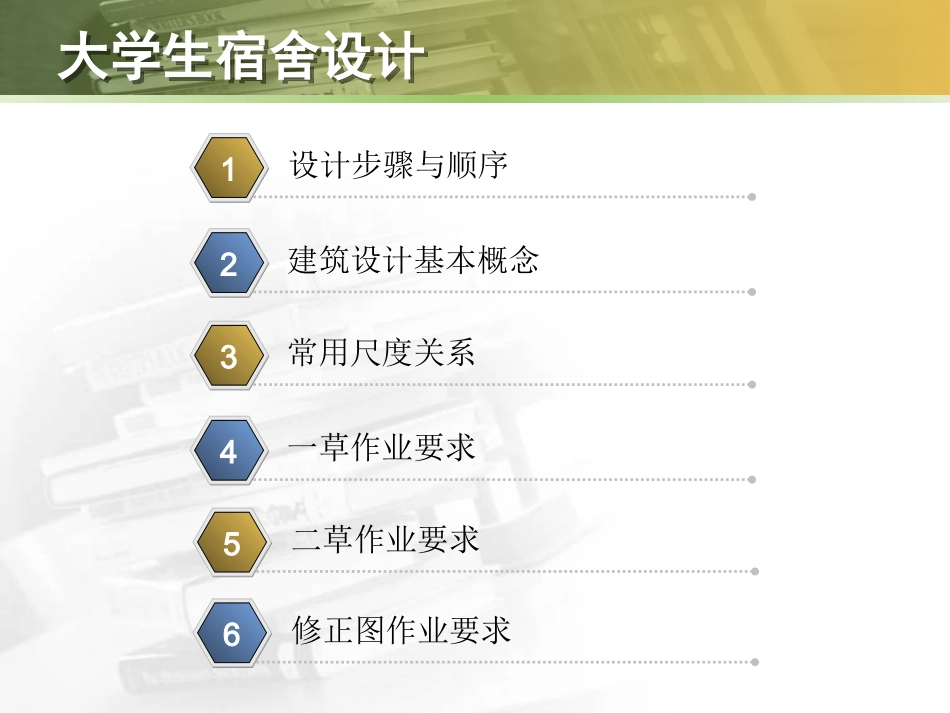

罗翔凌建筑设计（一）大学生公寓设计大学生公寓设计大学生宿舍设计大学生宿舍设计设计步骤与顺序1建筑设计基本概念2常用尺度关系3一草作业要求4二草作业要求5修正图作业要求6设计程序：环境设计群体设计单体设计细部设计设计思维：考虑众多因素，如建造目的、空间要求、环境特征、物质条件等分门别类地进行考察，找出相互关系及各自对设计的规定性。方案起步：场地分析：出入口选择（外部人流分析、城市规划要求限定、内部功能制约、与环境产生某种有机联系）、场地分析规划（使用功能、建筑密度、消防、日照通风采光、创造环境气氛、扩建和发展）方案生成：由内向外的方案生成法1）功能分区布局（绘制泡泡图进行分析）2）房间内容的合理安排3）结构布置调整房间大小4）体型与平面的互动第一节：设计步骤与顺序第一节：设计步骤与顺序第一节：设计步骤与顺序第一节：设计步骤与顺序要点：泡泡图可表现出各房间的面积大小房间与房间之间的相互关系交通流线的组织主要房间的朝向动静分区出入口的选择第一节：设计步骤与顺序第一节：设计步骤与顺序大学生公寓设计：建筑面积：1500㎡土10％房间组成：1）公寓单元：120人居住，每单元4人，人均面积8-12㎡，卫生间3.5-5㎡。2）公共活动空间：2个小活动室30-35㎡、公共洗衣房20-25㎡、大活动室64-70㎡3）管理室：面积10-12㎡。4）配电房：10-12㎡。5）自行车库：120㎡左右，存车60辆。6）走廊及主梯宽度不少于l.5m。7）层数不超过6层（架空层高小于2.2米时不算一层)。8）结构形式：钢筋混凝土框架结构为主。第一节：设计步骤与顺序第一节：设计步骤与顺序图纸内容：1）总平面：1：3002）各层平面1：100以上3）立面：1：100以上(至少两面)4）剖面：1：100以上(至少两个)5）主要宿舍单元放大图：1：50(平面布置，各向室内立面)6）轴测图：鸟瞰轴测图：A2(不少于一个)7）设计简要说明及主要技术经济指标。8）建筑模型及局部、单元模型照片三张以上，排版张贴于图纸上。第一节：设计步骤与顺序第一节：设计步骤与顺序第二节：建筑设计基本概念第二节：建筑设计基本概念面积核算1.建筑面积——建筑墙体中轴线计算的面积；2.有顶、周围有围护的（如阳台）算一半面积；3.无顶平台不算面积；第二节：建筑设计基本概念第二节：建筑设计基本概念第三节：常用尺度关系第三节：常用尺度关系房间的形状和面积如何确定？1）房间的面积①房间的面积组成房间的面积是由家具设备占用的面积、人们使用活动所需的面积和房间内部的交通面积三部分组成。②房间的面积确定房间内部使用人数的多少、房间的使用活动特点和家具设备的配置是确定房间面积应主要考虑的因素。第三节：常用尺度关系第三节：常用尺度关系2）房间的平面形状房间平面形状的确定应综合考虑使用功能要求、结构和施工等技术条件、经济条件、美观等因素。3）房间的平面尺寸房间的平面尺寸是指房间的开间和进深。开间亦称面宽或面阔，是指房间建筑外立面上所占宽度。进深是指垂直于开间的房间深度尺寸。开间和进深是房间两个方向的轴线间的距离。确定房间的平面尺寸，主要应考虑以下几个方面的要求：①考虑室内使用活动的特点，满足功能要求。②与家具设备的尺寸相配合，便于家具设备的布置，并保证使用活动所需尺寸。③满足采光、通风等室内环境的要求。④考虑结构布置的经济合理性，并符合《建筑模数协调统一标准》的要求。⑤考虑房间的长宽比例，给人以正常的视觉感受。第三节：常用尺度关系第三节：常用尺度关系第三节：常用尺度关系第三节：常用尺度关系课后作业：请利用各种手段查出以下常用数据1.建筑物的层高怎么确定？2.走廊通道尺寸？3.门的宽度与净高？4.踏步的宽与高分别是？5.常用家具尺寸？6.常见餐桌尺寸与布置方式？7.餐厅里餐桌间的通道尺寸？8.卫生间尺寸与布置方式？第四节一草作业要求第四节一草作业要求两套方案1）1：300总平面2）1：200以上各层平面3）1：50典型宿舍单元平面布置(图纸规格：A2表达方法：徒手画)绘制宿舍设计泡泡图课外作业：①熟读《建筑设计资料集》(三)——P149—153，并手抄P149—150（结合新版宿舍设计规范）...
