氮气贮罐罐体设计说明书VIP免费

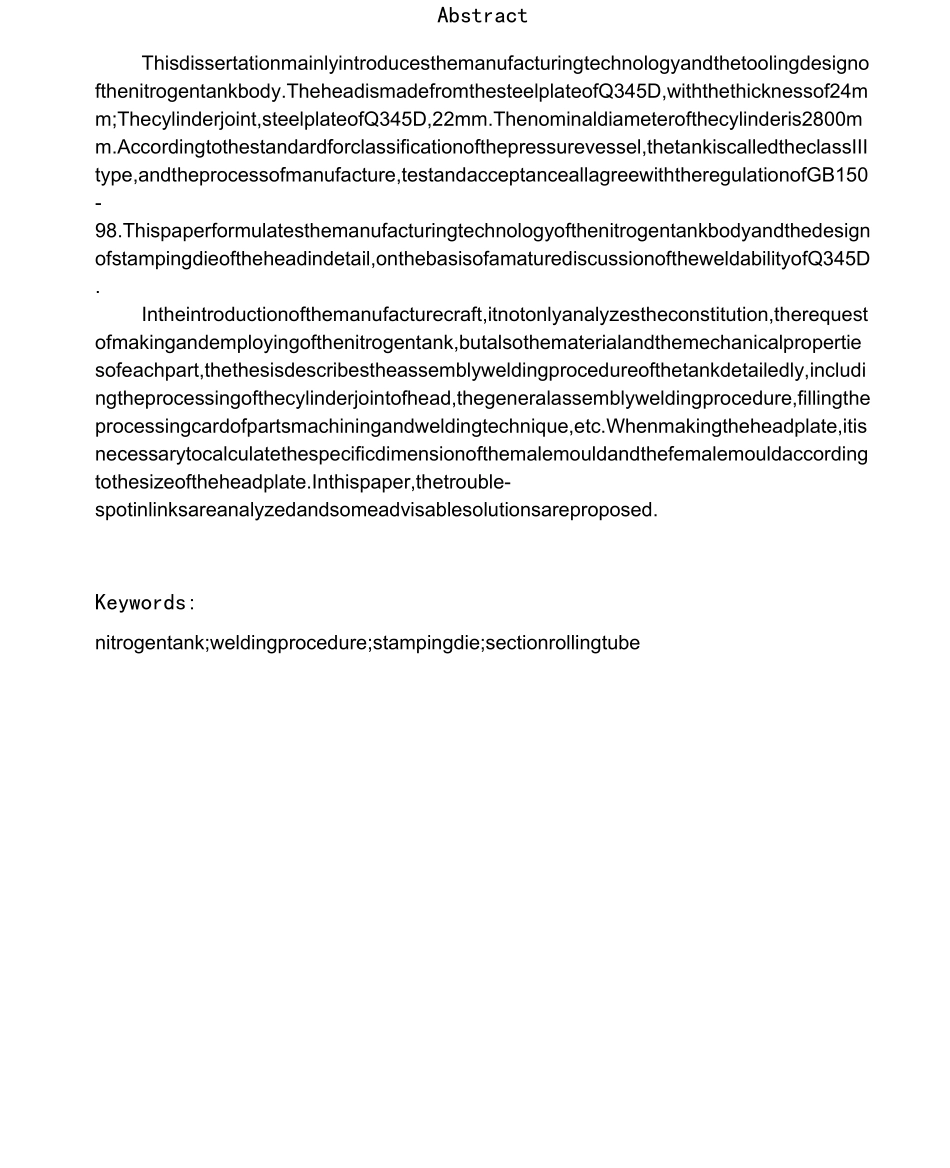

目录摘要1引言31.焊接工艺设计61.1母材分析61.2产品制作工艺流程图81.3焊缝位置分布91.4筒节制作工艺91.5封头的制作工艺181.6装配221.7焊接251.8附件装配焊接291.9焊后热处理291.10强度试验292.焊接工装设计322.1封头冲压模具设计要求.322.2上模设计参数332.3下模设计参数342.4下模座设计参数35结论36致谢37摘要本设计的主要内容为氮气贮罐罐体的制作工艺及工装设计。罐体主要由筒节和封头组成，封头选用的材料为24mm厚的Q345D钢板；筒节选用的材料为22mm厚的Q345D钢板。筒体的公称直径是2800mm。根据压力容器的分类标准，此贮罐属于皿类容器，其制造、检验和验收符合GB150-2005之规定。本文在讨论Q345D焊接性的基础上，详细制定了氮气贮罐容器的制作工艺和封头冲压模具的设计。产品制作工艺说明书中，简要分析了氮气贮罐的构成、各部分的材料及力学性能和制作使用要求；详细论述了该容器的装配焊接工艺，其中包括封头筒节的加工工艺及装配焊接工艺、填写零件加工工艺过程卡、焊接工艺卡等。在制作封头时，根据封头尺寸计算出封头冲压模具凸模及凹模的具体尺寸。对产品易出质量问题的环节进行了分析说明，并提出了一定的解决方案。关键词：氮气贮罐；焊接工艺；冲压模具；筒节卷制AbstractThisdissertationmainlyintroducesthemanufacturingtechnologyandthetoolingdesignofthenitrogentankbody.TheheadismadefromthesteelplateofQ345D,withthethicknessof24mm;Thecylinderjoint,steelplateofQ345D,22mm.Thenominaldiameterofthecylinderis2800mm.Accordingtothestandardforclassificationofthepressurevessel,thetankiscalledtheclassIIItype,andtheprocessofmanufacture,testandacceptanceallagreewiththeregulationofGB150-98.Thispaperformulatesthemanufacturingtechnologyofthenitrogentankbodyandthedesignofstampingdieoftheheadindetail,onthebasisofamaturediscussionoftheweldabilityofQ345D.Intheintroductionofthemanufacturecraft,itnotonlyanalyzestheconstitution,therequestofmakingandemployingofthenitrogentank,butalsothematerialandthemechanicalpropertiesofeachpart,thethesisdescribestheassemblyweldingprocedureofthetankdetailedly,includingtheprocessingofthecylinderjointofhead,thegeneralassemblyweldingprocedure,fillingtheprocessingcardofpartsmachiningandweldingtechnique,etc.Whenmakingtheheadplate,itisnecessarytocalculatethespecificdimensionofthemalemouldandthefemalemouldaccordingtothesizeoftheheadplate.Inthispaper,thetrouble-spotinlinksareanalyzedandsomeadvisablesolutionsareproposed.Keywords:nitrogentank;weldingprocedure;stampingdie;sectionrollingtube引言压力容器是一个涉及多行业、多学科的综合性产品，其建造技术涉及到冶金、机械加工、腐蚀与防腐、无损检测、安全防护等众多行业。随着冶金、机械加工、焊接和无损检测等技术的不断进步，特别是以计算机技术为代表的信息技术的飞速发展，带动了相关产业的发展，在世界各国投入了大量人力物力进行深入的研究的基础上，压力容器技术领域也取得了相应的进展。为了生产和使用更安全、更具有经济性的压力容器产品，传统的设计、制造、焊接和检验方法已经不同程度地被新技术、新产品所代替，而冶金、机械加工、焊接和无损检测等压力容器相关行业的技术进步，是压力容器行业整体技术水平提高的前提条件。压力容器钢在国民经济中广泛使用，范围适用于机械、石油、石化、航天、核能等近20个行业。压力容器钢的分三大系列。一是低合金高强度钢板。该钢是压力容器应用范围最广、使用量最大的一个钢种，2005年使用量超过80万吨。目前，国家提出石油储罐用钢板国产化的目标，石化企业、储油站已大量选用国产钢板建造10万立方米大型石油储罐。近期我国大型石油储罐用钢板将可全面实现国产化。二是低温用钢板。它是低温压力容器中使用量最大的一个钢种，广泛应用于制造单层卷焊容器、球形容器等。在近阶段，低温压力容器钢板的重点工作是提高部分钢板的低温冲击功指标。三是...
