DDS-11A电导率仪使用说明书VIP免费

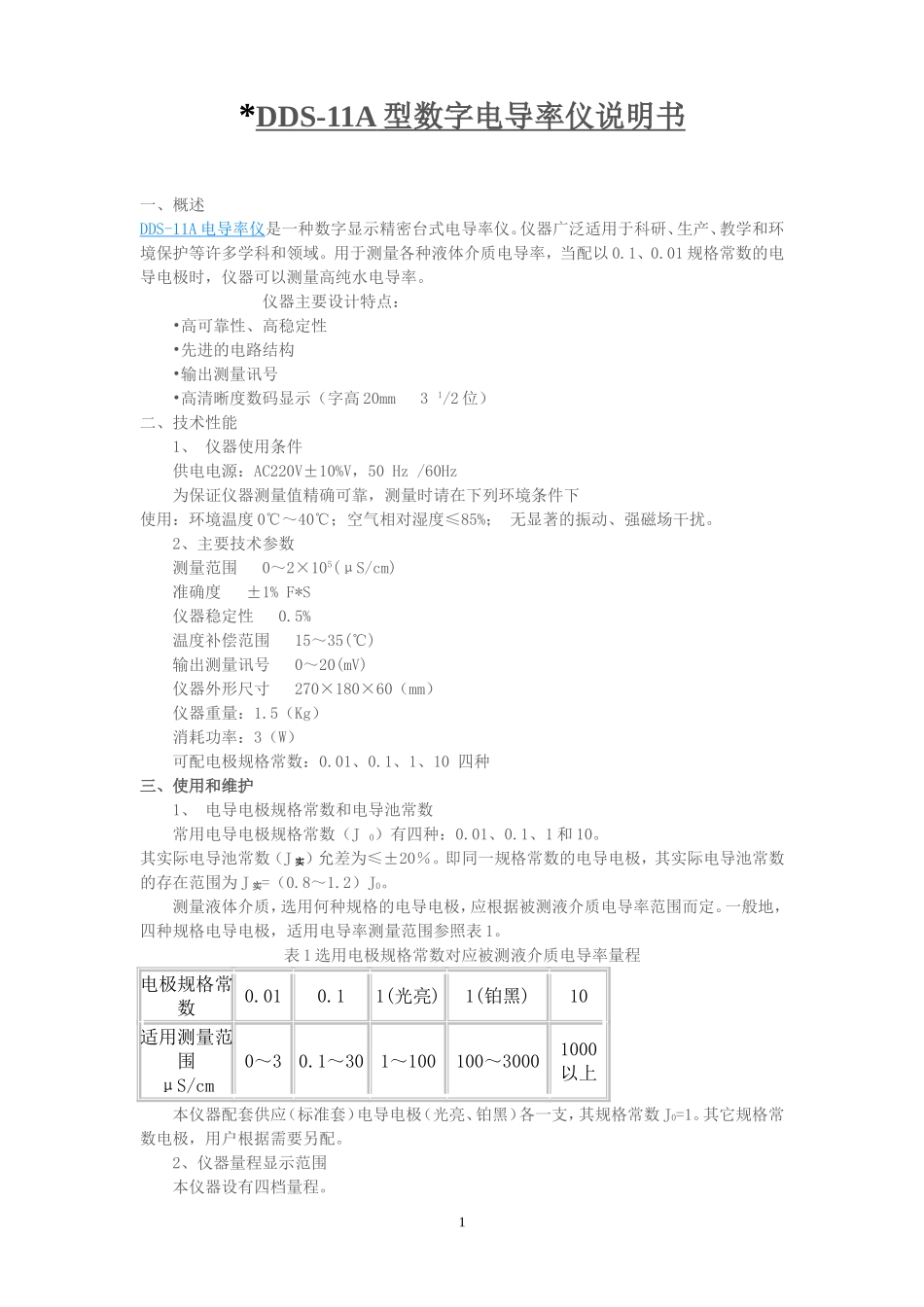

DDS-11A电导率仪使用说明书_第1页
1/4

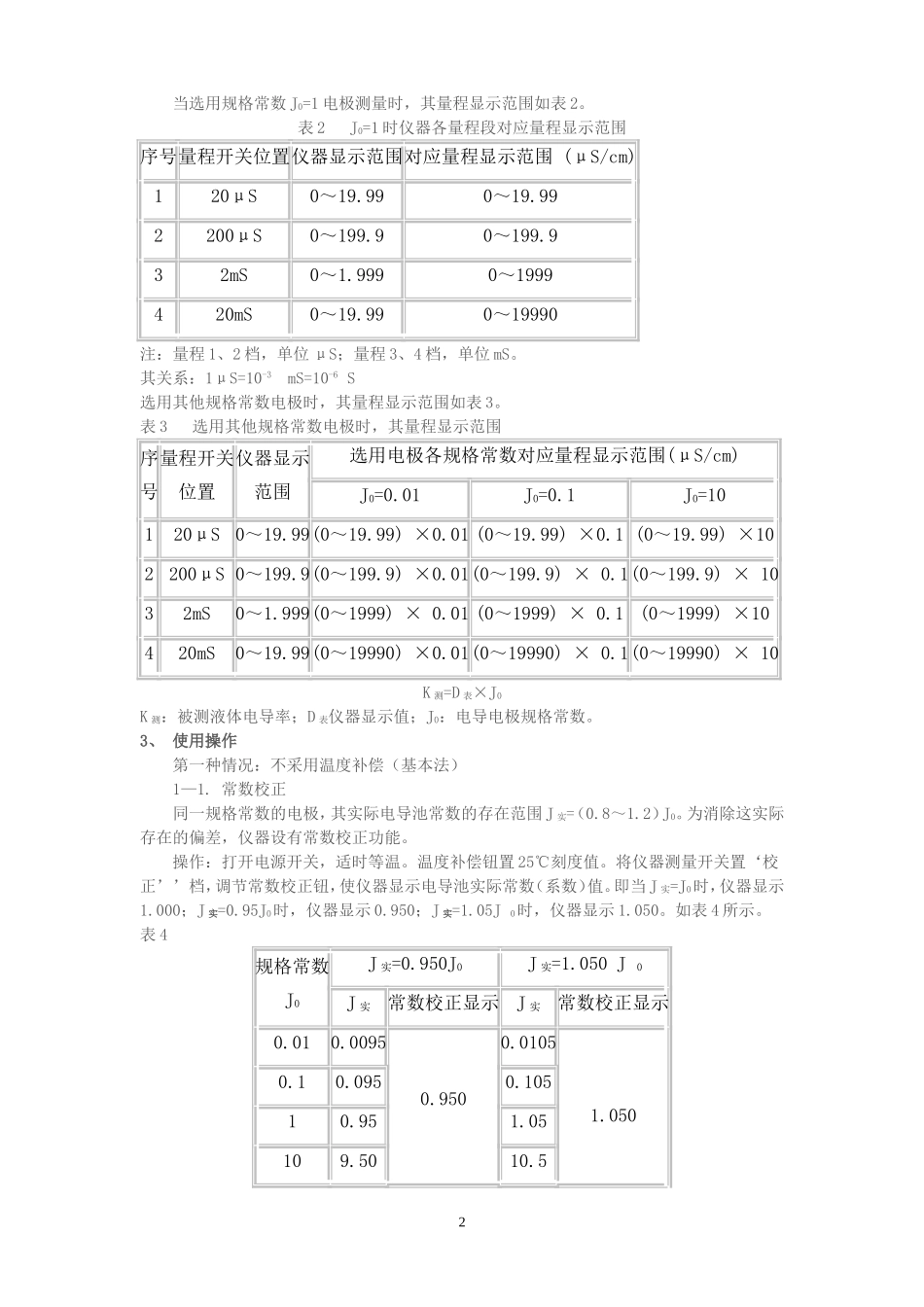

DDS-11A电导率仪使用说明书_第2页
2/4
DDS-11A电导率仪使用说明书_第3页
3/4
*DDS-11A型数字电导率仪说明书一、概述DDS-11A电导率仪是一种数字显示精密台式电导率仪。仪器广泛适用于科研、生产、教学和环境保护等许多学科和领域。用于测量各种液体介质电导率,当配以0.1、0.01规格常数的电导电极时,仪器可以测量高纯水电导率。仪器主要设计特点:•高可靠性、高稳定性•先进的电路结构•输出测量讯号•高清晰度数码显示(字高20mm31/2位)二、技术性能1、仪器使用条件供电电源:AC220V±10%V,50Hz/60Hz为保证仪器测量值精确可靠,测量时请在下列环境条件下使用:环境温度0℃~40℃;空气相对湿度≤85%;无显著的振动、强磁场干扰。2、主要技术参数测量范围0~2×105(μS/cm)准确度±1%F*S仪器稳定性0.5%温度补偿范围15~35(℃)输出测量讯号0~20(mV)仪器外形尺寸270×180×60(mm)仪器重量:1.5(Kg)消耗功率:3(W)可配电极规格常数:0.01、0.1、1、10四种三、使用和维护1、电导电极规格常数和电导池常数常用电导电极规格常数(J0)有四种:0.01、0.1、1和10。其实际电导池常数(J实)允差为≤±20%。即同一规格常数的电导电极,其实际电导池常数的存在范围为J实=(0.8~1.2)J0。测量液体介质,选用何种规格的电导电极,应根据被测液介质电导率范围而定。一般地,四种规格电导电极,适用电导率测量范围参照表1。表1选用电极规格常数对应被测液介质电导率量程电极规格常数0.010.11(光亮)1(铂黑)10适用测量范围μS/cm0~30.1~301~100100~30001000以上本仪器配套供应(标准套)电导电极(光亮、铂黑)各一支,其规格常数J0=1。其它规格常数电极,用户根据需要另配。2、仪器量程显示范围本仪器设有四档量程。1当选用规格常数J0=1电极测量时,其量程显示范围如表2。表2J0=1时仪器各量程段对应量程显示范围序号量程开关位置仪器显示范围对应量程显示范围(μS/cm)120μS0~19.990~19.992200μS0~199.90~199.932mS0~1.9990~1999420mS0~19.990~19990注:量程1、2档,单位μS;量程3、4档,单位mS。其关系:1μS=10-3mS=10-6S选用其他规格常数电极时,其量程显示范围如表3。表3选用其他规格常数电极时,其量程显示范围序号量程开关位置仪器显示范围选用电极各规格常数对应量程显示范围(μS/cm)J0=0.01J0=0.1J0=10120μS0~19.99(0~19.99)×0.01(0~19.99)×0.1(0~19.99)×102200μS0~199.9(0~199.9)×0.01(0~199.9)×0.1(0~199.9)×1032mS0~1.999(0~1999)×0.01(0~1999)×0.1(0~1999)×10420mS0~19.99(0~19990)×0.01(0~19990)×0.1(0~19990)×10K测=D表×J0K测:被测液体电导率;D表仪器显示值;J0:电导电极规格常数。3、使用操作第一种情况:不采用温度补偿(基本法)1—1.常数校正同一规格常数的电极,其实际电导池常数的存在范围J实=(0.8~1.2)J0。为消除这实际存在的偏差,仪器设有常数校正功能。操作:打开电源开关,适时等温。温度补偿钮置25℃刻度值。将仪器测量开关置‘校正’’档,调节常数校正钮,使仪器显示电导池实际常数(系数)值。即当J实=J0时,仪器显示1.000;J实=0.95J0时,仪器显示0.950;J实=1.05J0时,仪器显示1.050。如表4所示。表4规格常数J0J实=0.950J0J实=1.050J0J实常数校正显示J实常数校正显示0.010.00950.9500.01051.0500.10.0950.10510.951.05109.5010.52电极是否接上,仪器量程开关在何位置,不影响进行常数校正。新电极出厂时,其J实一般标在电极相应位置上。1-2、测量选择合适规格常数电极,根据电极实际电导池常数,仪器进行常数校正。经校正后,仪器可直接测量液体电导率。将测量开关置“测量”档,选用适当的量程档(参照表2、表3),将清洁之电极插入被测液中,仪器显示该被测液在溶液温度下之电导率。第二种情况:采用温度补偿(温度补偿法)2-1、常数校正调节温度补偿旋钮,使其指示的温度值与溶液温度相同,将仪器测量开关置校正(温补)档,调节常数校正钮,使仪器显示电导池实际常数值,其要求和方法同第一种情况(基本法)一样。2-2、测量操作方法同第一种情况(基本法)一样,这时仪器显示被测液之电导率为该液体标准温度(25℃)时之电导率(温度自动补偿)。说明:一般情况下,所指...
