Tekla使用技巧VIP免费

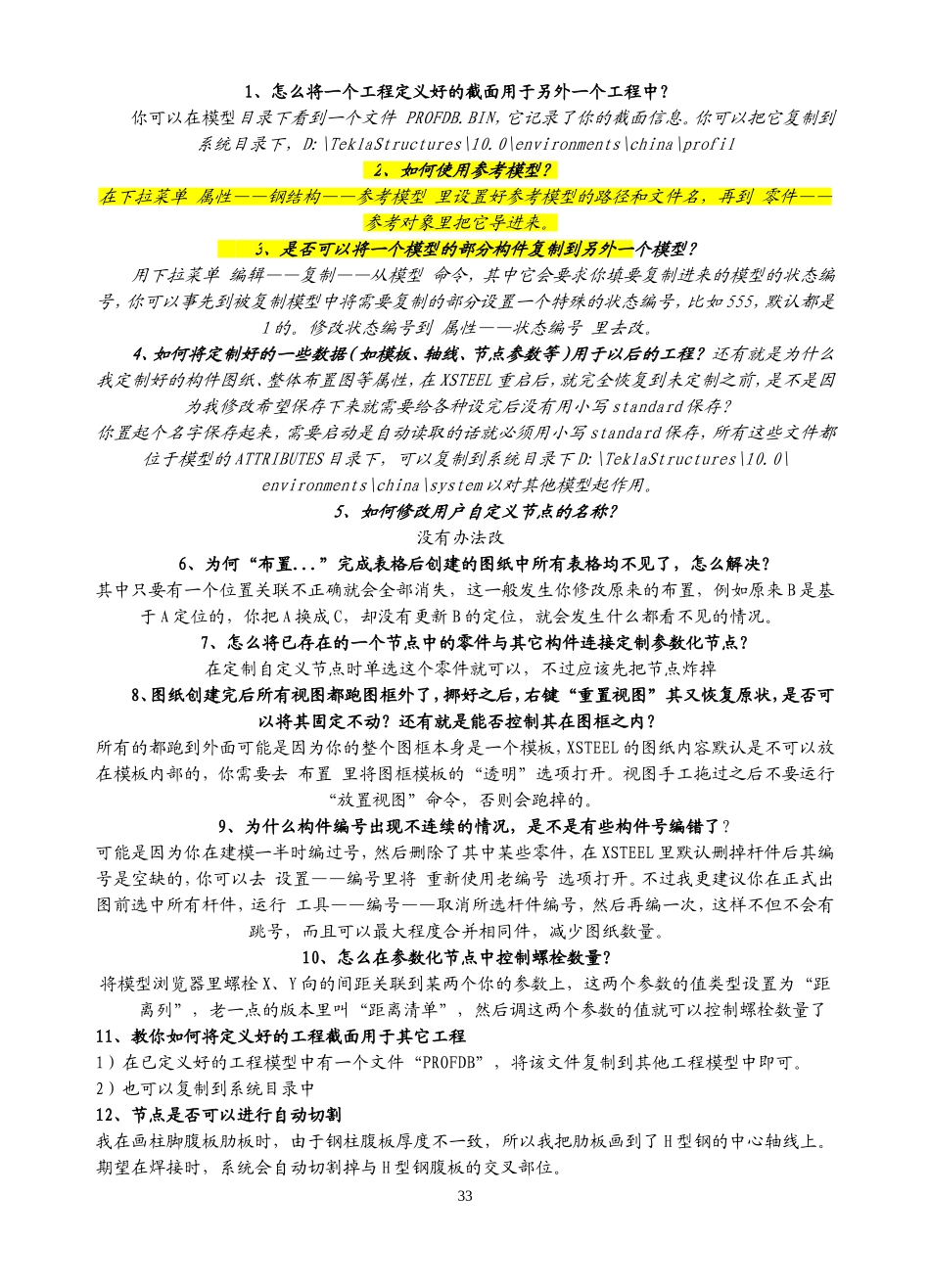

1、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件PROFDB.BIN，它记录了你的截面信息。你可以把它复制到系统目录下，D:\TeklaStructures\10.0\environments\china\profil2、如何使用参考模型？在下拉菜单属性——钢结构——参考模型里设置好参考模型的路径和文件名，再到零件——参考对象里把它导进来。3、是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单编辑——复制——从模型命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。修改状态编号到属性——状态编号里去改。4、如何将定制好的一些数据（如模板、轴线、节点参数等）用于以后的工程？还有就是为什么我定制好的构件图纸、整体布置图等属性，在XSTEEL重启后，就完全恢复到未定制之前，是不是因为我修改希望保存下来就需要给各种设完后没有用小写standard保存？你置起个名字保存起来，需要启动是自动读取的话就必须用小写standard保存，所有这些文件都位于模型的ATTRIBUTES目录下，可以复制到系统目录下D:\TeklaStructures\10.0\environments\china\system以对其他模型起作用。5、如何修改用户自定义节点的名称？没有办法改6、为何“布置...”完成表格后创建的图纸中所有表格均不见了，怎么解决？其中只要有一个位置关联不正确就会全部消失，这一般发生你修改原来的布置，例如原来B是基于A定位的，你把A换成C，却没有更新B的定位，就会发生什么都看不见的情况。7、怎么将已存在的一个节点中的零件与其它构件连接定制参数化节点？在定制自定义节点时单选这个零件就可以，不过应该先把节点炸掉8、图纸创建完后所有视图都跑图框外了，挪好之后，右键“重置视图”其又恢复原状，是否可以将其固定不动？还有就是能否控制其在图框之内？所有的都跑到外面可能是因为你的整个图框本身是一个模板，XSTEEL的图纸内容默认是不可以放在模板内部的，你需要去布置里将图框模板的“透明”选项打开。视图手工拖过之后不要运行“放置视图”命令，否则会跑掉的。9、为什么构件编号出现不连续的情况，是不是有些构件号编错了？可能是因为你在建模一半时编过号，然后删除了其中某些零件，在XSTEEL里默认删掉杆件后其编号是空缺的，你可以去设置——编号里将重新使用老编号选项打开。不过我更建议你在正式出图前选中所有杆件，运行工具——编号——取消所选杆件编号，然后再编一次，这样不但不会有跳号，而且可以最大程度合并相同件，减少图纸数量。10、怎么在参数化节点中控制螺栓数量？将模型浏览器里螺栓X、Y向的间距关联到某两个你的参数上，这两个参数的值类型设置为“距离列”，老一点的版本里叫“距离清单”，然后调这两个参数的值就可以控制螺栓数量了11、教你如何将定义好的工程截面用于其它工程1）在已定义好的工程模型中有一个文件“PROFDB”，将该文件复制到其他工程模型中即可。2）也可以复制到系统目录中12、节点是否可以进行自动切割我在画柱脚腹板肋板时，由于钢柱腹板厚度不一致，所以我把肋板画到了H型钢的中心轴线上。期望在焊接时，系统会自动切割掉与H型钢腹板的交叉部位。33但从材料表的尺寸上来看，系统并没有按我想像的那样进行切割。有一些柱脚，系统没有相对应的节点。就只有自己创建吗？好像自定义节点很麻烦的。楼上，你的原理就错了，建议你出图前执行一下碰撞校对，呵呵，会看出问题来的。13、自定义截面的演示版（原创实例）附件:1）此截面为C型钢与T型钢的组合形式，下面通过实例介绍此组合截面的做法342）文件--目录--截面型材--定义横截面,然后依次点选各转角点附件:353）当点选截面封闭后，点击鼠标中键，屏幕右下脚显示要求选择截面的中心点，点选轴线的交点处为此截面的中心，自动弹出如图所示的对话框，输入自定义截面的名称101，然后确定，保存改变到模型文件夹4）文件--目录--截面型材--修改，激活一个截面，修改截面名为2000365）在截面类型中，选择用户定义的固定的，在下面的截面图表类型中，选中刚才6）创建梁，选择刚才的截面名2000，创建自定义的型材377...
