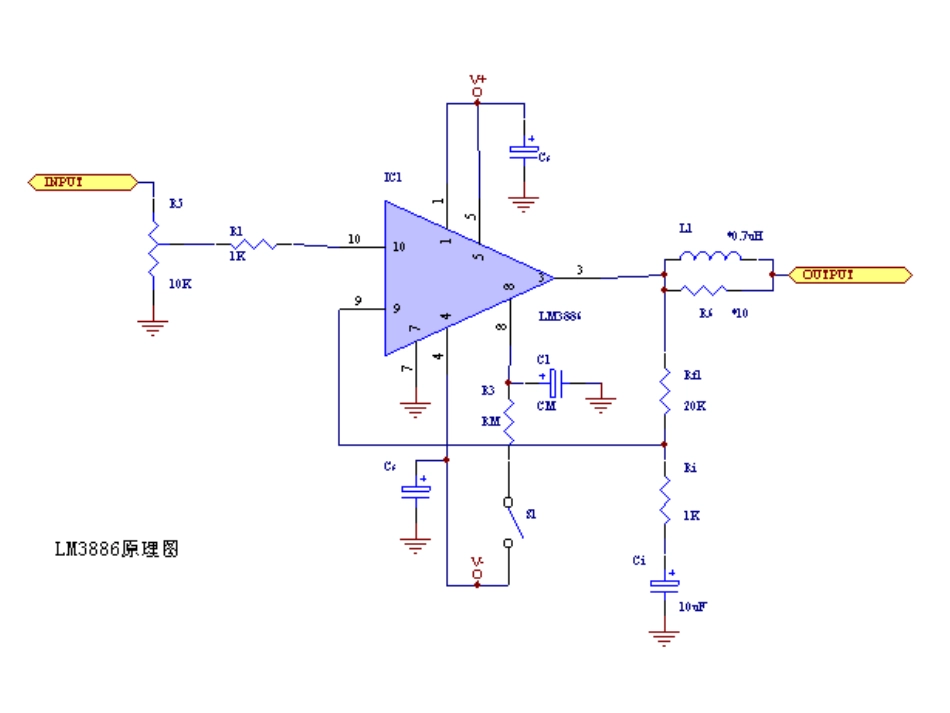

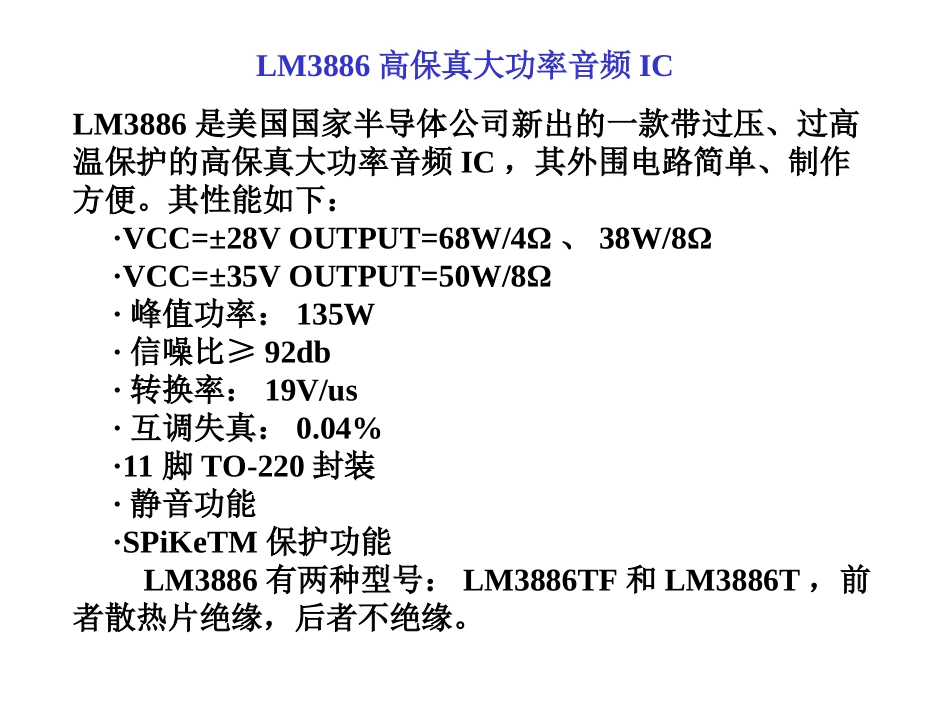

LM3886是美国国家半导体公司新出的一款带过压、过高温保护的高保真大功率音频IC，其外围电路简单、制作方便。其性能如下：·VCC=±28VOUTPUT=68W/4Ω、38W/8Ω·VCC=±35VOUTPUT=50W/8Ω·峰值功率：135W·信噪比≥92db·转换率：19V/us·互调失真：0.04%·11脚TO-220封装·静音功能·SPiKeTM保护功能LM3886有两种型号：LM3886TF和LM3886T，前者散热片绝缘，后者不绝缘。LM3886高保真大功率音频IC元器件清单：R1：1KΩ1/4W金膜RM：33KΩ1/4W金膜Ri：1KΩ1/4W金膜Rf1：20KΩ1/4W金膜R6：10Ω/3WL：0.7uH用Φ1的漆包线在签字笔上饶4圈，取下来就行了Ci：10uF/35V钽电容其余电容一律为100uF/50V电解电容电位器为10KΩ指性概述(Description):LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。LM386的封装形式有塑封8引线双列直插式和贴片式。特性(Features):*静态功耗低，约为4mA,可用于电池供电。*工作电压范围宽，4-12Vor5-18V。*外围元件少。*电压增益可调，20-200。*低失真度。LM386音频功率放大器典型应用电路图LM386应用电路图之增益=20LM386应用电路图之增益=200LM386应用电路图之增益=50LM386应用电路图之低频提升放大器
