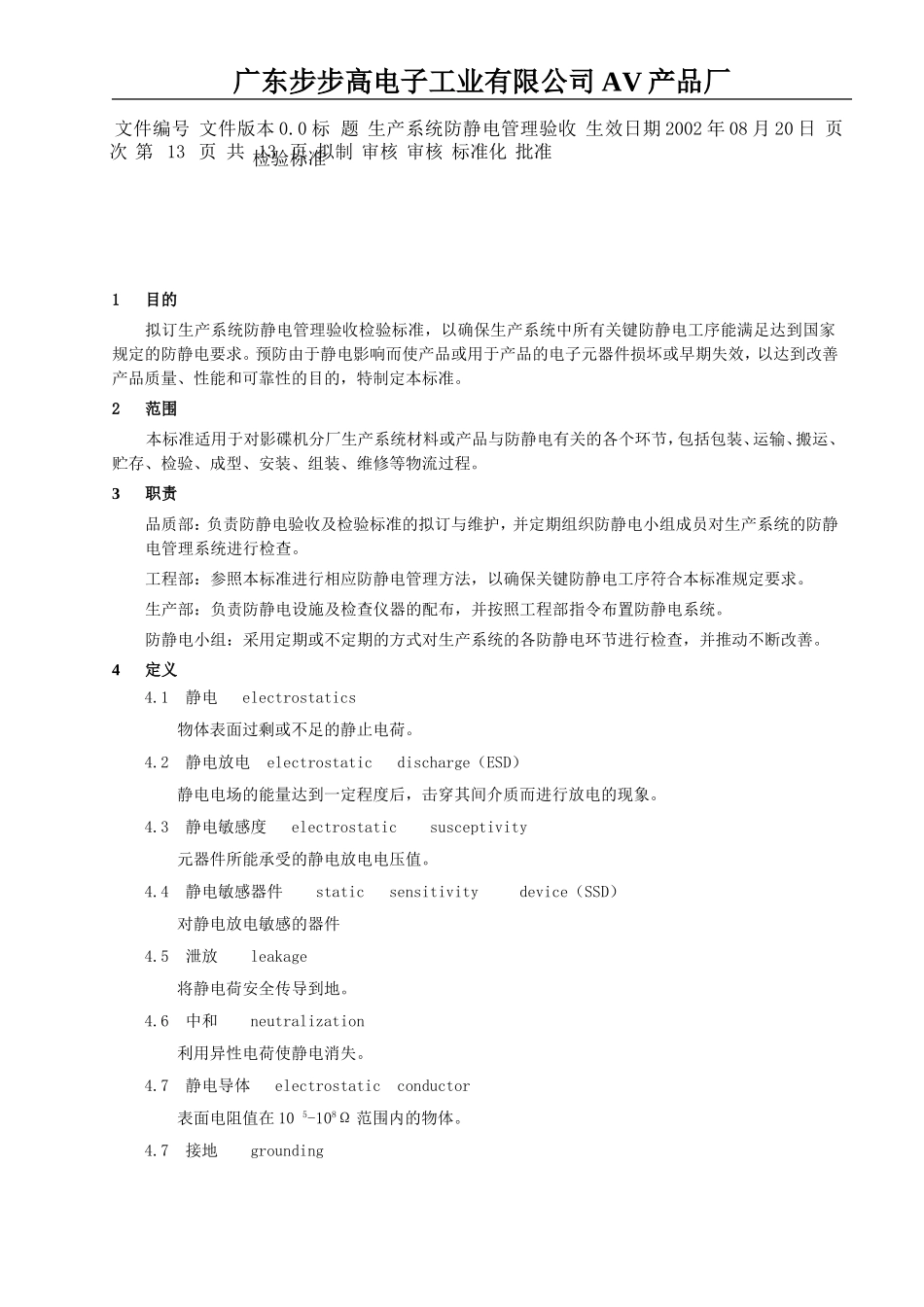

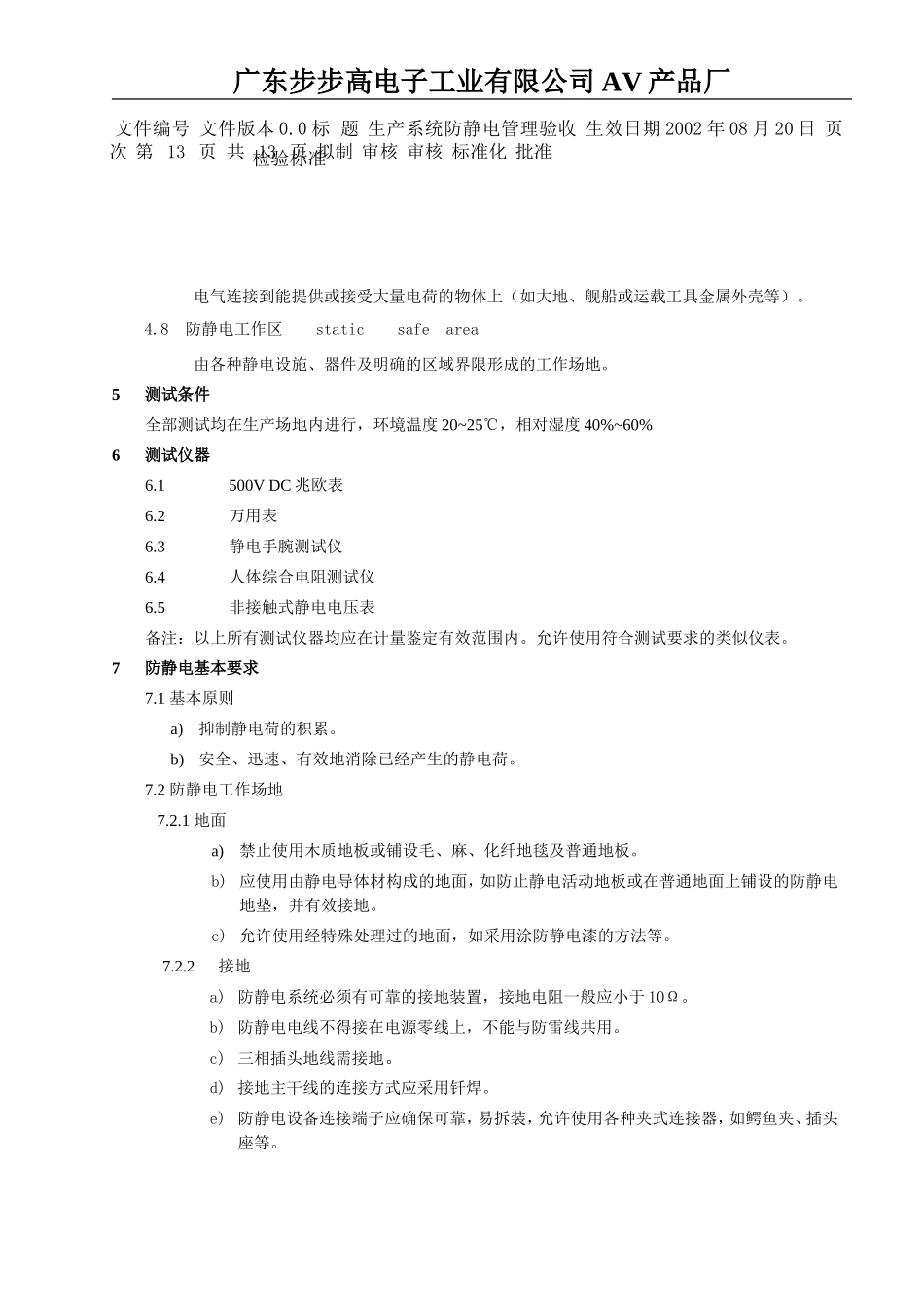

文件编号文件版本0.0标题生产系统防静电管理验收生效日期2002年08月20日页次第1页共13页更改记录版次号修改章节修改页码生效日期文件和资料更改申请通知单更改记录人拟制审核标准化批准检验标准广东步步高电子工业有限公司AV产品厂文件编号文件版本0.0标题生产系统防静电管理验收生效日期2002年08月20日页次第13页共13页拟制审核审核标准化批准检验标准广东步步高电子工业有限公司AV产品厂1目的拟订生产系统防静电管理验收检验标准，以确保生产系统中所有关键防静电工序能满足达到国家规定的防静电要求。预防由于静电影响而使产品或用于产品的电子元器件损坏或早期失效，以达到改善产品质量、性能和可靠性的目的，特制定本标准。2范围本标准适用于对影碟机分厂生产系统材料或产品与防静电有关的各个环节，包括包装、运输、搬运、贮存、检验、成型、安装、组装、维修等物流过程。3职责品质部：负责防静电验收及检验标准的拟订与维护，并定期组织防静电小组成员对生产系统的防静电管理系统进行检查。工程部：参照本标准进行相应防静电管理方法，以确保关键防静电工序符合本标准规定要求。生产部：负责防静电设施及检查仪器的配布，并按照工程部指令布置防静电系统。防静电小组：采用定期或不定期的方式对生产系统的各防静电环节进行检查，并推动不断改善。4定义4.1静电electrostatics物体表面过剩或不足的静止电荷。4.2静电放电electrostaticdischarge（ESD）静电电场的能量达到一定程度后，击穿其间介质而进行放电的现象。4.3静电敏感度electrostaticsusceptivity元器件所能承受的静电放电电压值。4.4静电敏感器件staticsensitivitydevice（SSD）对静电放电敏感的器件4.5泄放leakage将静电荷安全传导到地。4.6中和neutralization利用异性电荷使静电消失。4.7静电导体electrostaticconductor表面电阻值在105-108Ω范围内的物体。4.7接地grounding文件编号文件版本0.0标题生产系统防静电管理验收生效日期2002年08月20日页次第13页共13页拟制审核审核标准化批准检验标准广东步步高电子工业有限公司AV产品厂电气连接到能提供或接受大量电荷的物体上（如大地、舰船或运载工具金属外壳等）。4.8防静电工作区staticsafearea由各种静电设施、器件及明确的区域界限形成的工作场地。5测试条件全部测试均在生产场地内进行，环境温度20~25℃，相对湿度40%~60%6测试仪器6.1500VDC兆欧表6.2万用表6.3静电手腕测试仪6.4人体综合电阻测试仪6.5非接触式静电电压表备注：以上所有测试仪器均应在计量鉴定有效范围内。允许使用符合测试要求的类似仪表。7防静电基本要求7.1基本原则a)抑制静电荷的积累。b)安全、迅速、有效地消除已经产生的静电荷。7.2防静电工作场地7.2.1地面a)禁止使用木质地板或铺设毛、麻、化纤地毯及普通地板。b)应使用由静电导体材构成的地面，如防止静电活动地板或在普通地面上铺设的防静电地垫，并有效接地。c)允许使用经特殊处理过的地面，如采用涂防静电漆的方法等。7.2.2接地a)防静电系统必须有可靠的接地装置，接地电阻一般应小于10Ω。b)防静电电线不得接在电源零线上，不能与防雷线共用。c)三相插头地线需接地。d)接地主干线的连接方式应采用钎焊。e)防静电设备连接端子应确保可靠，易拆装，允许使用各种夹式连接器，如鳄鱼夹、插头座等。文件编号文件版本0.0标题生产系统防静电管理验收生效日期2002年08月20日页次第13页共13页拟制审核审核标准化批准检验标准广东步步高电子工业有限公司AV产品厂7.2.3天花板材料建议选用抗静电型材料，可用石膏板制品，禁用普通塑料。7.2.4墙面建议使用抗静电型墙纸，可用涂料或石灰涂料，禁用普通墙纸及塑料墙纸。7.2.5湿度控制在相对湿度低于20%时，要考虑用湿拖布拖地，适当洒水。7.2.6区域界限建议标明区域界限并在明显处悬挂警示标志，工作区入口建议配置静电泄放装置（门帘）。7.3防静电材料的使用原则7.3.1导电性材料一般金属、人体等（电阻值在105Ωcm以下），接触半导体单品时进行接地处理。7.3.2非带电材料木、纸、棉等（表面电阻值在104~109Ω）不能和半导体直接接触，且不使用在高温、低温及对着风的地方。7.3.3绝缘性材料一般...
