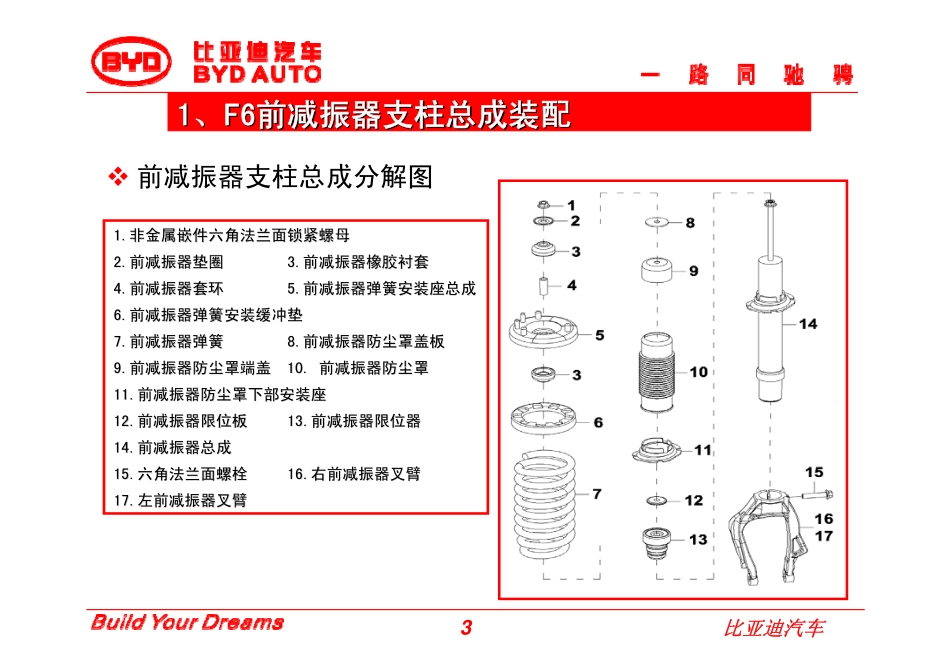

比亚迪汽车1BYDF6减振器分件装配指导手册比亚迪汽车2F6F6前减振器支柱总成装配前减振器支柱总成装配11F6F6后减振器支柱总成装配后减振器支柱总成装配22比亚迪汽车311、、F6F6前减振器支柱总成装配前减振器支柱总成装配�前减振器支柱总成分解图1.1.非金属嵌件六角法兰面锁紧螺母非金属嵌件六角法兰面锁紧螺母2.2.前减振器垫圈前减振器垫圈3.3.前减振器橡胶衬套前减振器橡胶衬套4.4.前减振器套环前减振器套环5.5.前减振器弹簧安装座总成前减振器弹簧安装座总成6.6.前减振器弹簧安装缓冲垫前减振器弹簧安装缓冲垫7.7.前减振器弹簧前减振器弹簧8.8.前减振器防尘罩盖板前减振器防尘罩盖板9.9.前减振器防尘罩端盖前减振器防尘罩端盖10.10.前减振器防尘罩前减振器防尘罩11.11.前减振器防尘罩下部安装座前减振器防尘罩下部安装座12.12.前减振器限位板前减振器限位板13.13.前减振器限位器前减振器限位器14.14.前减振器总成前减振器总成15.15.六角法兰面螺栓六角法兰面螺栓16.16.右前减振器叉臂右前减振器叉臂17.17.左前减振器叉臂左前减振器叉臂比亚迪汽车4装配（1）——防尘罩下部安装座装配11）领取）领取1PCS1PCS前减振器总成和前减振器总成和1PCS1PCS防尘罩下安装座；防尘罩下安装座；22）将防尘罩下安装座套入前）将防尘罩下安装座套入前减振器总成与弹簧下座对减振器总成与弹簧下座对齐。齐。比亚迪汽车5装配（2）——限位器装配11）装配限位器，将限位器内）装配限位器，将限位器内孔套入连杆并压至底部（限位孔套入连杆并压至底部（限位器小端朝下）。器小端朝下）。比亚迪汽车611）装配前减振器限位板，）装配前减振器限位板，将前减振器限位板套入连杆将前减振器限位板套入连杆端部，前减振器限位板内孔端部，前减振器限位板内孔锥面与连杆端部锥面对齐锥面与连杆端部锥面对齐（前减振器限位板台阶面朝（前减振器限位板台阶面朝下套入）。下套入）。装配（3）——前减振器限位板装配比亚迪汽车711）装配防尘罩组合，）装配防尘罩组合，将防尘罩组合内孔套入将防尘罩组合内孔套入连杆至末端。连杆至末端。装配（4）——防尘罩组合装配比亚迪汽车8装配（5）——防尘罩盖板装配11）装配防尘罩盖板，）装配防尘罩盖板，将防尘罩盖板内孔套入将防尘罩盖板内孔套入连杆至底部（防尘罩盖连杆至底部（防尘罩盖板粗糙面朝下）。板粗糙面朝下）。比亚迪汽车9装配（6）——前减振器弹簧装配11）装配前减振器弹簧，）装配前减振器弹簧，将前减振器弹簧套入减将前减振器弹簧套入减振器总成（减振器弹簧振器总成（减振器弹簧小端螺旋面朝下），减小端螺旋面朝下），减振器弹簧螺旋面与减振振器弹簧螺旋面与减振器防尘罩下部安装座螺器防尘罩下部安装座螺旋面贴合，左旋面贴合，左//右前减振右前减振器弹簧漆标要一致。器弹簧漆标要一致。比亚迪汽车10装配（7—1）——前减振器弹簧安装座总成组合装配11）将弹簧安装缓冲垫装入前减振器弹簧安）将弹簧安装缓冲垫装入前减振器弹簧安装座总成，弹簧安装缓冲垫凸出槽与弹簧装座总成，弹簧安装缓冲垫凸出槽与弹簧安装座总成凹槽对齐。安装座总成凹槽对齐。22）将套环装入）将套环装入1PCS1PCS橡胶衬套并压入弹簧安橡胶衬套并压入弹簧安装座总成，另装座总成，另1PCS1PCS橡胶衬套从另一端压入橡胶衬套从另一端压入弹簧安装座总成和套环，套环连接两橡胶弹簧安装座总成和套环，套环连接两橡胶衬套长度均匀以及橡胶衬套安装方向要正衬套长度均匀以及橡胶衬套安装方向要正确，即完成前减弹簧安装座总成组合装配。确，即完成前减弹簧安装座总成组合装配。比亚迪汽车11装配（7—2）——前减弹簧安装座总成组合装配11）用支柱式弹簧压缩装置）用支柱式弹簧压缩装置(A)(A)或其它总成压缩装置压缩弹或其它总成压缩装置压缩弹簧（压缩弹簧要适度不要过簧（压缩弹簧要适度不要过度）。度）。22）将弹簧安装座及防尘罩下）将弹簧安装座及防尘罩下部安装座部安装座(B)(B)台阶部位与减台阶部位与减振器弹簧末端对齐配合。振器弹簧末端对齐配合。比亚迪汽车1233）将前减振器弹簧安装座）将前减振器弹簧安装座总成组合套入连杆并定位，总成组合套入连杆并定位，前减振...
